كيفية تطبيق إعداد القالب لسلسلة ET بنجاح

إذا كنت ترغب في إتقان ضبط القالب لسلسلة ET في ماكينة الثني بالسيرفو الكهربائية بالكامل، فقد وصلت إلى المكان الصحيح. سأرشدك خلال الخطوات الأساسية لتطبيق هذه الميزة بنجاح، بما يتيح تحسين عمليات الثني لديك بدقة وكفاءة. إن فهم ضبط القالب لسلسلة ET أمر بالغ الأهمية لتحقيق نتائج دقيقة ومتسقة، وفي هذه المقالة سأقدم لك الرؤى والتقنيات التي تحتاجها للاستفادة القصوى من هذه الأداة القوية. سواء كنت جديدًا على النظام أو تسعى إلى صقل مهاراتك، فهدفي هو تزويدك بالمعرفة التي تعزز قدراتك الإنتاجية.

الخطوة 1: تجهيز واجهة القالب

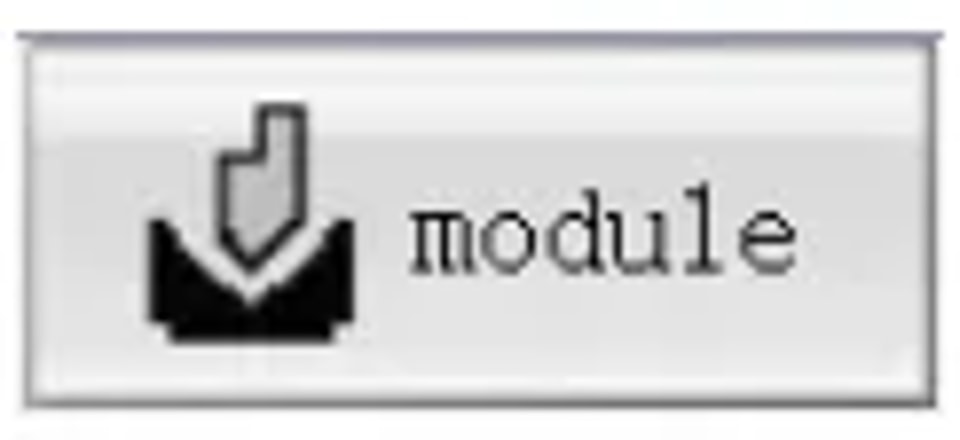

اضغط على مفتاح الوظيفة للدخول إلى واجهة القالب لضبط معلمات القالب العلوي والسفلي وتعيين خصائص المادة.

للبدء في ضبط القالب لسلسلة ET، اضبط قاعدة القالب السفلي بعناية وفقًا للبرنامج الحالي. ويُعد الضبط الدقيق لارتفاع الرفع لمحور R أمرًا بالغ الأهمية. عندما يكون حجم الثني صغيرًا جدًا وتكون وظيفة تجنب محور R مفعلة؛ وعندما تكون العربة الخلفية لمحور X متقدمة إلى الأمام، يتم رفع R أولًا إلى هذا الارتفاع، ثم يُخفض R بعد اكتمال التموضع لتجنب اصطدام العربة الخلفية بالقالب. تأكد من أن هذا الإعداد يمنع التلامس بين الموجه الخلفي والقالب، مما يعزز السلامة والكفاءة معًا.

الخطوة 2: تهيئة إعدادات القالب العلوي

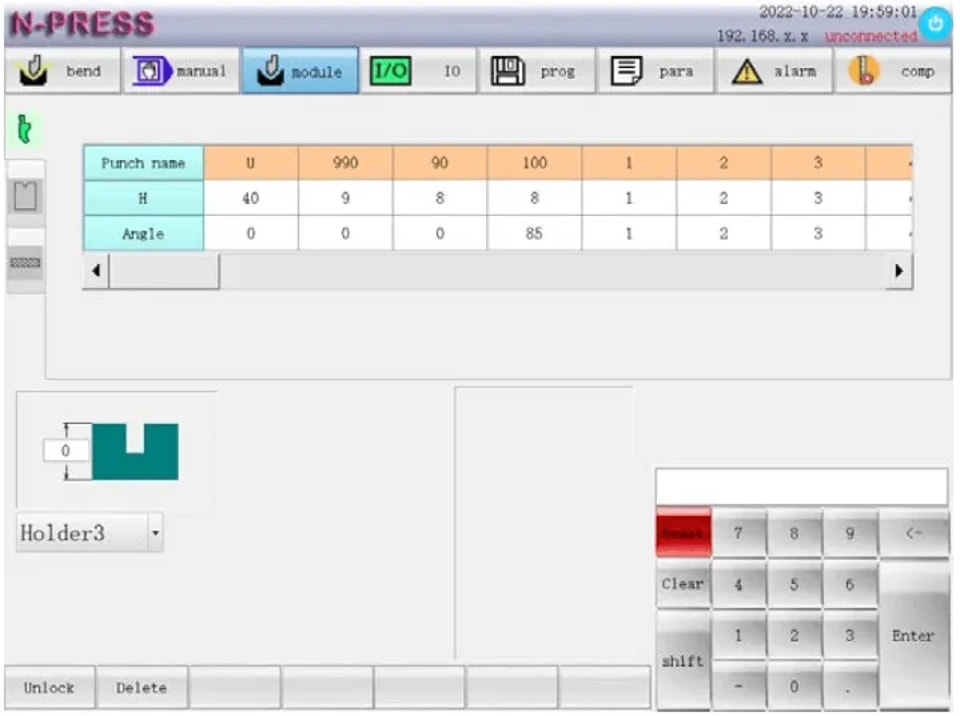

اختر القالب العلوي وقم بتهيئته من خلال التحقق من اسمه وضبط الارتفاع والزاوية. إن دقة هذه المعلمات ضرورية لعمليات الثني الدقيقة. ويمكن أن تؤدي التهيئة الصحيحة إلى حل مشكلات محتملة مثل عدم اتساق الثنيات أو عدم محاذاة الأداة، بما يضمن نجاح مشروعك.

الخطوة 3: ضبط معلمات القالب السفلي

بالنسبة للقالب السفلي، أدخل المعلمات الأساسية، بما في ذلك اسم القالب والارتفاع (HD) وعرض V والزاوية (β) ونصف قطر القالب (Rd). اضبط مسافة أمان مناسبة لمنع التلامس غير المقصود مع القالب أثناء التشغيل. هذه الإعدادات الدقيقة تحافظ على السلامة وتعزز أداء القالب.

الخطوة4: تهيئة المواد في ضبط القالب لسلسلة ET

اختيار المادة المناسبة

في ضبط القالب لسلسلة ET، يُعد اختيار المادة المناسبة الخطوة الأولى الحاسمة. يتيح النظام للمستخدم الاختيار من بين 10 أنواع من المواد، بما في ذلك الخيارات المحددة مسبقًا مثل الحديد (0)، والألمنيوم (1)، والفولاذ المقاوم للصدأ (2). بالإضافة إلى ذلك، توجد خيارات (3-9) للمواد التي يحددها العميل. ومن المهم ملاحظة أن معامل المرونة ومقاومة الشد للمواد الافتراضية ثابتان، مما يضمن الاتساق.

لاختيار المادة المناسبة، ضع في الاعتبار الخصائص الفريدة التي تضيفها كل مادة إلى عملية الثني، مثل:

مقاومة الشد (σb):تقاس أيضًا بوحدة MPa، وتشير مقاومة الشد إلى أقصى إجهاد يمكن أن تتحمله المادة أثناء شدها. إن إدخال هذه القيمة بدقة سيمنع فشل العملية ويحسن جودة المنتج النهائي.

معامل المرونة (E):يقاس بوحدة MPa، ويشير إلى قدرة المادة على التشوه المرن. أدخل المعامل المحدد للمواد التي يحددها العميل لضمان معالجة الماكينة للمادة بالشكل الصحيح.

تعويض الجهد والانحراف

إن التعويض السليم للجهد والانحراف أمر بالغ الأهمية لتحقيق ثني دقيق. وفي ضبط القالب لسلسلة ET، يتضمن ذلك ضبط آلية تعويض الانحراف، التي تعوض الانحراف الحتمي أثناء الثني. وتشمل المكونات الرئيسية ما يلي:

l قيمة الجهد (V):حدّد وأدخل قيمة الجهد الصحيحة المطلوبة لآلية تعويض الانحراف. يضمن هذا الرقم أداء الآلية على نحوٍ مناسب تحت التأثير الكهربائي.

l قيمة التعويض (مم):أدخل إزاحة التعويض اللازمة. يحسب ذلك التعديلات المادية المطلوبة للحفاظ على الدقة والاتساق في عمليات الثني.

من خلال ضبط هذه القيم بعناية، يمكن للمشغلين الحفاظ على جودة متسقة عبر جميع مهام الثني، مما يقلل بشكل كبير من عيوب المنتج.

الاستخدام الفعّال للوظائف الفرعية في ضبط القالب لسلسلة ET

لتبسيط عملية إعداد الماكينة باستخدام ضبط القالب لسلسلة ET، من الضروري إدارة بيانات القالب بكفاءة. ويمكن أن يسهم استخدام الوظائف الفرعية بشكل كبير في تعزيز الكفاءة التشغيلية وتقليل فرص الأخطاء. فعلى سبيل المثال، يضمن حذف الإدخالات غير اللازمة مثل القالب السفلي «A1» بقاء النظام منظمًا وسهل الاستخدام.

حذف بيانات القالب غير المستخدمة:

إن استخدام الوظيفة الفرعية للحذف في ضبط القالب لسلسلة ET أمر بسيط وخطوة أساسية نحو تحسين عملية الإعداد. اتبع هذه الخطوات لحذف بيانات القالب غير المرغوب فيها:

1. حدد القالب:حدّد واختر اسم القالب السفلي «A1» من قائمة القوالب التي ترغب في حذفها.

2. تنفيذ أمر الحذف:انقر على مفتاح الوظيفة الفرعية المسمى «حذف». سيحذف النظام تلقائيًا العمود المحدد من البيانات، مما يساعد على الحفاظ على قائمة قوالب منظمة وفعالة وخالية من الفوضى.

توضح المخططات المعروضة في واجهة لوحة التحكم لديك هذه العملية، مما يوفر إرشادًا بصريًا أثناء إدارة بيانات القالب.

الخلاصة

إن التطبيق الناجح لضبط القالب لسلسلة ET أمر بالغ الأهمية لتعظيم كفاءة ودقة ماكينة الثني بالسيرفو الكهربائية بالكامل. وللتلخيص، ركّز على الخطوات الأساسية: عاير إعدادات القالب بدقة، وتأكد من تثبيت جميع المكونات بإحكام، وتحقق من تكامل نظام التحكم الرقمي لتحقيق الأداء الأمثل.

باتباع هذه الإرشادات، ستكون مجهزًا جيدًا لتعزيز إنتاجية معداتك وإطالة عمرها التشغيلي. وللمزيد من المساعدة أو لمعرفة المزيد عن منتجاتنا، لا تتردد في التواصل مع فريق دعم JUGAO أو استكشاف الموارد الإضافية المتاحة على موقعنا الإلكتروني.
