كيفية استكشاف الأعطال الكهربائية في مكبس الثني JUGAO وإصلاحها

جدول المحتويات

1. تحديد الأسباب الرئيسية للأعطال الكهربائية في مكابس الثني JUGAO

￮ اختلالات مصدر الطاقة في مكابس الثني CNC JUGAO

￮ أعطال مكوّنات الخزانة الكهربائية

2. بروتوكول منهجي لاستكشاف أعطال الكهرباء وإصلاحها في مكابس الثني JUGAO

￮ الخطوة 1: التحقق من مصدر الطاقة الرئيسي ودائرة الإيقاف الطارئ

￮ الخطوة 2: فحص التمديدات داخل الخزانة الكهربائية

￮ الخطوة 3: فحص وحدة تحكم CNC ونظام HMI

3. تشخيص الأعطال الكهربائية في المقياس الخلفي والمحرك المؤازر

￮ أسباب إطلاق الإنذار في مشغل المؤازرة للمقياس الخلفي

￮ عيوب في تغذية المحرك الكهربائية وأسلاك الإشارة

4. حلّ أعطال المستشعرات وأنظمة السلامة

￮ أخطاء مفاتيح الحد ومستشعرات الموضع

￮ أعطال الستائر الضوئية ومرحلات السلامة

5. إجراءات استباقية لتجنب الأعطال الكهربائية المستقبلية في مكابس الثني JUGAO

￮ الفحوصات الدورية للخزانة الكهربائية

￮ جداول الصيانة الوقائية الدورية

6. الأسئلة الشائعة

7. الخلاصة

تُعد الأعطال الكهربائية السبب الأبرز للتوقف غير المتوقع في مكابس الثني JUGAO. فعندما يعرض متحكم الماكينة إنذارات خطأ أو يفشل في التشغيل بالكامل، يعتقد كثير من المشغلين أن المشكلة معقدة وخطيرة. لكن من خلال الخبرة العملية في هذا القطاع، يتضح أن الغالبية العظمى من هذه المشكلات الكهربائية يمكن تحديدها وحلها بدقة عبر عملية استكشاف أعطال منظمة خطوة بخطوة. يوضح هذا الدليل الأساليب العملية المجربة ميدانيًا لتشخيص الأعطال الكهربائية في مكابس الثني CNC JUGAO. ومن خلال فحص المكوّنات الأساسية بشكل منهجي، بما في ذلك مصدر الطاقة، وتوصيلات الأسلاك، وأنظمة التحكم، ومصفوفات المستشعرات، يمكنك تحديد السبب الجذري للعطل بسرعة، واستعادة تشغيل الماكينة بثبات، وتقليل توقف الإنتاج المكلف إلى الحد الأدنى.

تحديد الأسباب الرئيسية للأعطال الكهربائية في مكابس الثني JUGAO

نادراً ما تكون الأعطال الكهربائية في مكابس الثني JUGAO أحداثاً عشوائية؛ بل تنشأ من مجموعة من الأسباب الشائعة والمتوقعة. إن فهم هذه العوامل قبل بدء أي أعمال استكشاف للأعطال يبسّط العملية ويجنبك الفحوصات والاستبدالات غير الضرورية للمكوّنات.

اختلالات مصدر الطاقة في مكابس الثني CNC JUGAO

يُعد مصدر الطاقة الرئيسي دائمًا أول مكوّن يجب فحصه عند التعامل مع عطل كهربائي في مكبس الثني JUGAO. فعدم استقرار جهد الإدخال أو انقطاع التيار بالكامل سيجعل الماكينة كلها غير قابلة للتشغيل، وهذه مشكلة أكثر شيوعًا مما يدركه كثير من المشغلين.

تشمل العلامات التحذيرية الرئيسية لمشكلات مصدر الطاقة ما يلي:

• فشل وحدة تحكم CNC في التشغيل

• توقف الماكينة بشكل مفاجئ وغير مخطط له أثناء التشغيل

• أكواد إنذار كهربائي متكررة ومستمرة على HMI

لحل هذه المشكلات، تحقّق من إحكام قاطع الدائرة الرئيسي، واستخدم جهاز قياس متعددًا لقياس مستوى جهد الإدخال والتأكد منه، وتأكد من أن الطاقة المزوّدة تطابق المواصفات الدقيقة للجهد في مكبس الثني JUGAO.

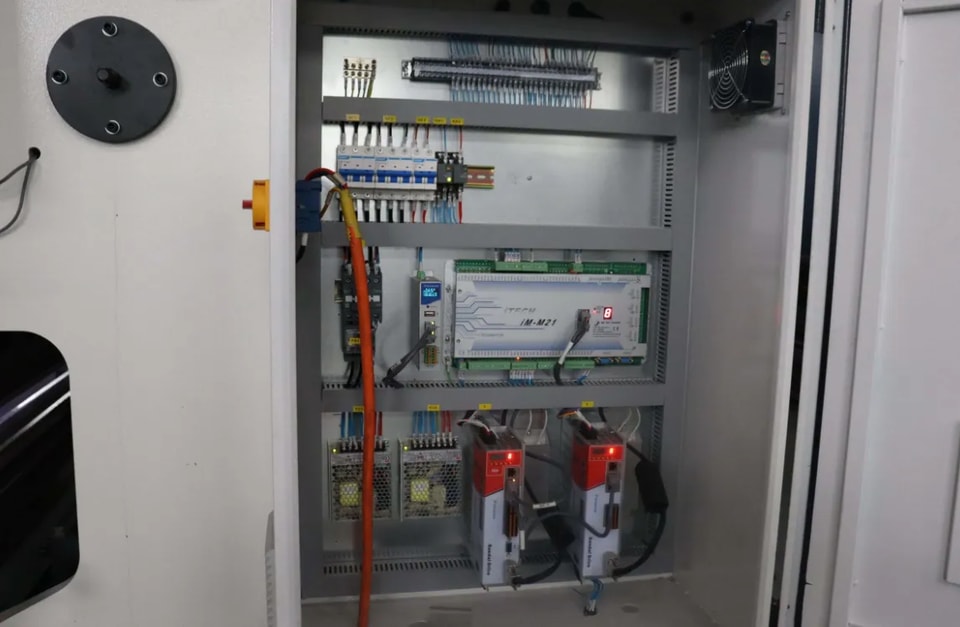

أعطال مكوّنات الخزانة الكهربائية

تضم الخزانة الكهربائية المكوّنات الأساسية الحيوية — مثل الكونتاكتورات والمرحلات ومحركات السيرفو ووحدات القدرة — وهي عناصر أساسية في تشغيل مكبس الثني. ومع مرور الوقت، قد تؤدي اهتزازات الماكينة المستمرة وحرارة الخزانة الداخلية إلى ارتخاء هذه المكوّنات أو تآكلها أو تعرضها للتلف، مما يؤدي إلى أعطال كهربائية.

تشمل المؤشرات الشائعة على خلل مكوّنات الخزانة الكهربائية ما يلي:

• انبعاث رائحة احتراق واضحة من الخزانة

• أصوات نقر غير طبيعية ومتكررة من المرحلات

• رموز إنذار مستمرة من وحدة قيادة السيرفو

يمكن للفحص الروتيني لهذه المكونات وشدّ وصلات الأطراف بانتظام أن يمنعا الغالبية العظمى من هذه الأعطال القابلة للتجنب.

بروتوكول منهجي لاستكشاف أعطال الكهرباء وإصلاحها في مكابس الثني JUGAO

عند تشخيص الأعطال الكهربائية في مكابس الثني JUGAO، فإن اتباع نهج منظم خطوة بخطوة هو الاستراتيجية الأكثر فاعلية. فهذه الطريقة تزيل التخمين، وتمنع استبدال المكونات غير الضروري، وتقلل بشكل ملحوظ من إجمالي وقت توقف الماكينة.

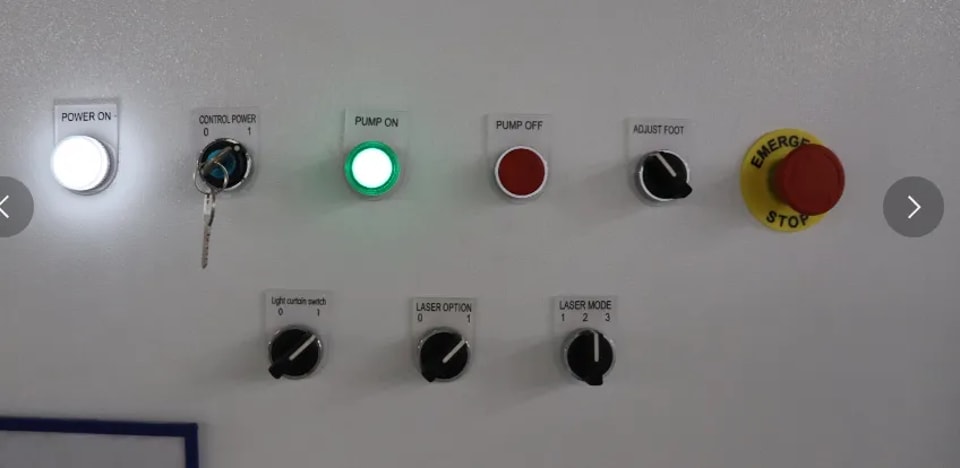

الخطوة 1: التحقق من مصدر الطاقة الرئيسي ودائرة الإيقاف الطارئ

تتمثل الخطوة الأولى في أي عملية استكشاف للأعطال في فحص مصدر التغذية الرئيسي للماكينة ونظام الإيقاف الطارئ (E-stop)، إذ إن تعطل دائرة الأمان أو انقطاع الطاقة هو السبب الجذري للعديد من الأعطال الكهربائية.

تأكد من التفاصيل الرئيسية التالية:

• قاطع التغذية الرئيسي في وضع التشغيل الكامل "on"

• جميع أزرار الإيقاف الطارئ (E-stop) على الماكينة ولوحة التحكم محررة بالكامل

• ترحيل الأمان يعمل وفق التصميم ويرسل الإشارات الصحيحة

في عدد لا يحصى من الحالات الميدانية، تعود المشكلات الكهربائية في مكابس الثني JUGAO إلى تفعيل دائرة أمان يتغاضى عنها المشغّلون في البداية.

الخطوة 2: فحص التمديدات داخل الخزانة الكهربائية

بعد التأكد من سلامة دائرة الطاقة ودائرة الإيقاف الطارئ، افتح الخزانة الكهربائية وأجرِ فحصًا دقيقًا لجميع الأسلاك والتوصيلات الداخلية.

ركّز على تحديد هذه المشكلات الشائعة:

• توصيلات مرتخية في كتل الأطراف

• تلف أو تشقق أو اهتراء في عزل الأسلاك

• موصلات كهربائية محترقة أو متآكلة

إن الاهتزاز المستمر أثناء التشغيل العادي لمكبس الثني يؤدي تدريجيًا إلى إرخاء توصيلات الأطراف مع مرور الوقت، ما قد يقطع الإشارات الكهربائية عن محركات الماكينة ووحدة التحكم CNC وغيرها من المكونات الحيوية.

الخطوة 3: فحص وحدة تحكم CNC ونظام HMI

تعتمد مكابس الثني JUGAO الحديثة على أنظمة تحكم CNC متقدمة — مثل وحدات تحكم Delem وESA وCybelec — في جميع الوظائف التشغيلية. إذا عرضت شاشة HMI رمز إنذار، فدوّن الرمز بعناية ثم ارجع إليه في الدليل الفني الرسمي للماكينة لإجراء استكشاف موجّه للأعطال.

تشمل المشكلات الشائعة المتعلقة بوحدة التحكم وواجهة HMI ما يلي:

• أخطاء الاتصال البرمجي بين وحدة التحكم ومكونات الماكينة

• رموز إنذار في محرك المحور تشير إلى مشكلات في المحرك أو وحدة القيادة

• فشل كامل في بدء تشغيل النظام أو تجمّد شاشات HMI

في معظم الحالات، يكفي إعادة تشغيل وحدة التحكم وفحص بصري لجميع كابلات الاتصال (للتحقق من وجود توصيلات مرتخية أو تلف) لحل هذه المشكلات الشائعة.

تشخيص الأعطال الكهربائية في المقياس الخلفي والمحرك المؤازر

يُعدّ المقياس الخلفي مكونًا حاسمًا لضمان دقة الثني في مكابس الثني JUGAO، وهذا النظام عرضة للأعطال الكهربائية بسبب الحركة المستمرة ونقل الإشارات. وتتطلب معالجة مشكلات المقياس الخلفي ومحرك السيرفو فحصًا موجّهًا لمكونات القيادة والتوصيلات.

أسباب إطلاق الإنذار في مشغل المؤازرة للمقياس الخلفي

إذا توقف المقياس الخلفي عن الحركة أو فقد معايرة موضعه، فإن المشغّل المؤازر (servo driver) هو المكون الرئيسي الذي يجب فحصه، لأنه ينظم جميع حركات المحرك وتغذية الإشارة الراجعة.

تشمل الأسباب المحتملة لإنذارات المشغّل المؤازر ما يلي:

• انقطاع نقل إشارة المشفّر بسبب تلف الأسلاك

• تفعيل حماية زيادة حمل محرك السيرفو بسبب الحمل الزائد

• تلف كابلات الاتصال بين المشغّل ووحدة تحكم CNC

إن الفحص البصري لكابلات المشفّر والاتصال (للتحقق من الاهتراء أو التوصيلات المرتخية) وإعادة الضبط اليدوي للمشغّل المؤازر سيعيدان تشغيل المقياس الخلفي بشكل طبيعي في معظم الحالات.

عيوب في تغذية المحرك الكهربائية وأسلاك الإشارة

تتمثل خطوة حرجة ثانية في فحص أسلاك القدرة التي تغذي محرك السيرفو الخاص بالمقياس الخلفي. فالتوصيلات الكهربائية المرتخية أو تلف عزل الأسلاك قد يقطعان كلًا من إمداد الطاقة وتغذية الإشارة الراجعة، مما يؤدي إلى مشكلات تشغيلية.

تشمل الأعراض الشائعة لعيوب الأسلاك ما يلي:

• توقف محور المقياس الخلفي عن الحركة تمامًا

• عدم ثبات دقة التموضع أثناء عمليات الثني

• رسائل تحذير مستمرة على وحدة المشغّل المؤازر

إن التوجيه الصحيح للكابلات (لتجنب الانضغاط أو التآكل) والتوصيلات المحكمة والمشدودة للأطراف هما إجراءان بسيطان لكن فعّالان لمنع هذه الأعطال الكهربائية.

حلّ أعطال المستشعرات وأنظمة السلامة

تعتمد مكابس الثني JUGAO على شبكة من الحساسات وأجهزة الأمان لضمان كل من دقة التشغيل وسلامة المشغّل. وتؤدي الأعطال في هذه المكونات إلى إطلاق إنذارات كهربائية فورية وغالبًا ما تتسبب في إيقاف الماكينة أو رفض بدء تشغيلها.

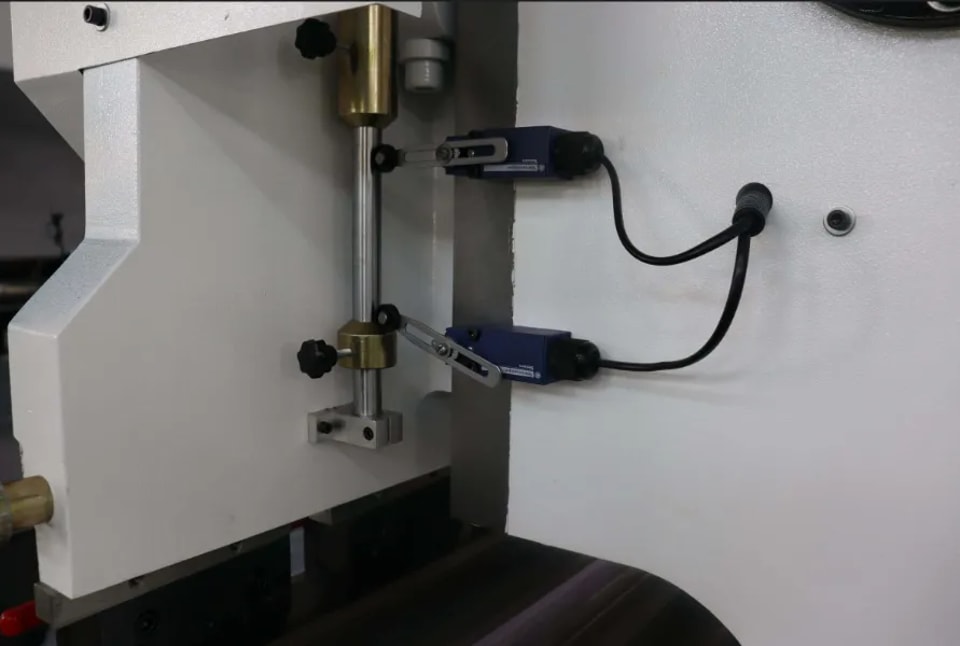

أخطاء مفاتيح الحد ومستشعرات الموضع

تم تصميم مفاتيح الحد وحساسات الموضع لضمان عمل جميع محاور الماكينة ضمن نطاقات آمنة محددة مسبقًا. وسيؤدي خلل في هذه الحساسات إلى قيام وحدة تحكم CNC بقفل حركة المحور كإجراء أمان.

لاستكشاف أخطاء الحساسات وإصلاحها، قم بإجراء الفحوصات التالية:

• توصيلات أسلاك آمنة وغير متضررة بالحساس

• التموضع الميكانيكي الصحيح للحساس (من دون سوء محاذاة أو عائق مادي)

• مؤشرات الإضاءة الوظيفية على الحساس (تأكيد التغذية الكهربائية ونقل الإشارة)

يُعد استبدال الحساسات التالفة أو غير المحاذاة الحلَّ الأساسي لهذه المشكلات، وهذا الإصلاح البسيط يعيد تشغيل الماكينة بشكل طبيعي بسرعة.

أعطال الستائر الضوئية ومرحلات السلامة

تُعد ستائر الإضاءة ومرحلات السلامة خط الدفاع الأول لسلامة المشغل، وأي خلل في هذه الأجهزة سيؤدي إلى تفعيل نظام التعشيق الأمني للماكينة، مما يمنع التشغيل أو يتسبب في إيقاف فوري.

اختبر المكوّنات التالية لتشخيص أعطال نظام السلامة:

• المحاذاة الصحيحة للمرسل والمستقبل في ستارة الإضاءة (من دون أي عوائق)

• الحالة التشغيلية لمرحّل السلامة (تأكيد نقل الإشارة)

• الاستمرارية الكهربائية لدائرة الإيقاف الاضطراري بالكامل

من الضروري التأكد من أن نظام السلامة يعمل بكامل كفاءته قبل إعادة تشغيل الإنتاج، لأن التهاون في فحوصات السلامة يعرّض المشغلين والماكينة نفسها لمخاطر جسيمة.

إجراءات استباقية لتجنب الأعطال الكهربائية المستقبلية في مكابس الثني JUGAO

تؤكد الخبرة العملية أن الغالبية العظمى من الأعطال الكهربائية في مكابس الثني JUGAO يمكن تجنبها من خلال الصيانة المستمرة والاستباقية. إن تطبيق برنامج صيانة منتظم يزيل الأعطال القابلة للتفادي ويطيل عمر المكوّنات الكهربائية للماكينة.

الفحوصات الدورية للخزانة الكهربائية

تُعدّ عمليات الفحص الروتيني الشهرية للخزانة الكهربائية إجراءً وقائيًا أساسيًا، وتركّز على رصد العلامات التحذيرية المبكرة للمشكلات المحتملة قبل أن تتفاقم إلى أعطال كاملة.

تشمل نقاط الفحص الرئيسية ما يلي:

• ارتخاء توصيلات كتل الطرفيات (أحكم الربط عند الحاجة)

• تراكم الغبار بشكل مفرط (نظّف لتحسين التبريد)

• مكوّنات ترتفع حرارتها (تحقق من وجود مراوح تبريد معطلة أو فتحات تهوية مسدودة)

إن الحفاظ على نظافة الخزانة الكهربائية وخلوّها من المخلفات يحسّن التبريد الداخلي بشكل كبير، مما يمنع ارتفاع الحرارة والتآكل المبكر للمكوّنات الكهربائية الحساسة.

جداول الصيانة الوقائية الدورية

يتجاوز برنامج الصيانة الوقائية الرسمي المجدول عمليات الفحص الروتينية للخزانة، ويغطي جميع الأنظمة الكهربائية لمكبس الثني JUGAO. ويجب أن يُصمَّم هذا البرنامج بما يتناسب مع حجم إنتاج الماكينة (صيانة أكثر تكرارًا في بيئات الإنتاج المرتفع).

تشمل مهام الصيانة الوقائية الأساسية ما يلي:

• فحص جميع كابلات الطاقة والتحقق من التأريض الصحيح

• التحقق من مشغلات السيرفو ومراوح تبريدها بحثًا عن التآكل أو التلف

• اختبار وظيفي لجميع دوائر السلامة والحساسات وستائر الإضاءة

هذه الخطوات البسيطة والمنتظمة للصيانة تقلل بشكل كبير من خطر الأعطال الكهربائية المفاجئة وتضمن تشغيلًا ثابتًا لمكبس الثني.

الأسئلة الشائعة

س: ما السبب الأكثر شيوعًا للأعطال الكهربائية في مكابس الثني JUGAO؟

ج: تعود الغالبية العظمى من المشكلات إلى ارتخاء توصيلات الأسلاك، أو عدم استقرار دخل مصدر الطاقة، أو تعطل الحساسات. وتُعد الفحوصات الدورية المنتظمة لهذه المكوّنات أفضل إجراء وقائي.

س: ما أسرع طريقة لتحديد عطل كهربائي في مكبس ثني JUGAO؟

ج: ابدأ بمراجعة رمز الإنذار الدقيق المعروض على وحدة تحكم CNC، وفحص دائرة الإيقاف الاضطراري بحثًا عن أي تعشيقات أمان مفصولة، ثم التحقق من جهد مصدر الطاقة الرئيسي وحالة القاطع.

س: هل يمكن لوحدة تحكم CNC نفسها أن تتسبب في أعطال كهربائية في مكبس ثني JUGAO؟

ج: نعم. يمكن للمشكلات المرتبطة بوحدة التحكم، مثل الأعطال البرمجية، أو فشل الاتصال بين وحدة التحكم ومكوّنات الماكينة، أو رموز إنذار مشغلات المحاور، أن تعطل جميعها التشغيل الطبيعي للماكينة.

س: كم مرة يجب فحص الخزانة الكهربائية لمكبس ثني JUGAO؟

ج: يُوصى بإجراء فحص شهري لجميع مكابس الثني، ويجب زيادة وتيرة الفحص إلى مرتين شهريًا للماكينات العاملة في بيئات الإنتاج المرتفع والتشغيل المستمر.

الخلاصة

إن تشخيص الأعطال الكهربائية في مكابس الثني JUGAO يصبح عملية مباشرة عند اتباع نهج منظم ومنهجي. ومن خلال فحص مصدر الطاقة الرئيسي، وأسلاك ومكوّنات الخزانة الكهربائية، ووحدة تحكم CNC ونظام HMI، ومحرك السيرفو للمقياس الخلفي والمحرك، ومجموعة حساسات السلامة، يمكن للفنيين والمشغلين تحديد السبب الجذري لمعظم الأعطال الكهربائية بسرعة. ولا يقتصر إتقان خطوات التشخيص هذه على تسريع استعادة تشغيل الماكينة فحسب، بل يقلل أيضًا من توقف الإنتاج غير المخطط له، وهو أمر بالغ الأهمية للحفاظ على الكفاءة التشغيلية.

لضمان تشغيل طويل الأمد وخالٍ من المشكلات لمكبس الثني JUGAO الخاص بك، فإن الفحوصات الكهربائية المنتظمة وبرنامج الصيانة الوقائية المجدول أمران لا غنى عنهما. وتزيل هذه الإجراءات الاستباقية أكثر الأعطال الكهربائية القابلة للتفادي شيوعًا، وتطيل عمر المكوّنات الكهربائية الحيوية في الماكينة. وللحصول على إرشادات فنية إضافية، أو دعم مخصص في استكشاف الأعطال وإصلاحها، أو موارد صيانة تفصيلية لمكابس الثني JUGAO، لا تتردد في التواصل مع فريقنا الفني المحترف في أي وقت.
