تشكل الأعطال الكهربائية السبب الرئيسي للتوقف غير المتوقع في مكابس JUGAO. عندما يعرض جهاز التحكم في الماكينة أجهزة إنذار بالأخطاء أو يفشل في التشغيل تمامًا، يسرع العديد من المشغلين إلى استنتاج وجود مشكلة خطيرة ومعقدة. ومع ذلك، من خلال الخبرة العملية في المجال، يتضح أن الغالبية العظمى من هذه المشكلات الكهربائية يمكن تحديدها وحلها بدقة من خلال عملية منهجية خطوة بخطوة لاستكشاف الأخطاء وإصلاحها. يحدد هذا الدليل الأساليب العملية والمجربة ميدانيًا لتشخيص الأعطال الكهربائية في مكابس CNC JUGAO. من خلال التحقق المنهجي من المكونات الأساسية - بما في ذلك إمداد الطاقة، ووصلات الأسلاك، وأنظمة التحكم، ومجموعات المجسات - يمكنك تحديد السبب الجذري للعطل بسرعة، واستعادة تشغيل الماكينة بشكل مستقر، وتقليل وقت التوقف المكلف للإنتاج.

تحديد المحفزات الأساسية للأعطال الكهربائية في مكابس JUGAO الميكانيكية

الأعطال الكهربائية في مقاطع الضغط JUGAO نادرًا ما تكون أحداثًا عشوائية؛ فهي تنبع من مجموعة من الأسباب الشائعة المتوقعة. إنشاء فهم لهذه المحفزات قبل بدء أي عمل استكشاف للأعطال يبسط العملية ويتجنب فحوصات واستبدالات المكونات غير الضرورية.

شذوذات إمداد الطاقة في مكابس JUGAO الميكانيكية ذات التحكم العددي

يعد مصدر الطاقة الرئيسي دائمًا أول مكون يتم فحصه عند التعامل مع عطل كهربائي في مقطع الضغط JUGAO. الجهد الكهربائي غير المستقر أو فقدان الطاقة بالكامل سيجعل الآلة بأكملها غير قابلة للتشغيل، وهذه مشكلة أكثر شيوعًا مما يدركه العديد من المشغلين.

تشمل العلامات التحذيرية الرئيسية لمشاكل مصدر الطاقة:

• فشل وحدة التحكم CNC في التشغيل

• إغلاق الآلة المفاجئ غير المخطط له أثناء التشغيل

• رموز إنذار كهربائي مستمرة ومتكررة على واجهة المستخدم

لحل هذه المشكلات، تحقق من أن قاطع الدائرة الرئيسي مشغل بالكامل، واستخدم جهاز الملتيميتر لقياس وتأكيد مستويات جهد الإدخال، وتأكد من أن الطاقة الموردة تفي بالمواصفات الدقيقة للجهد لمقطع الضغط JUGAO.

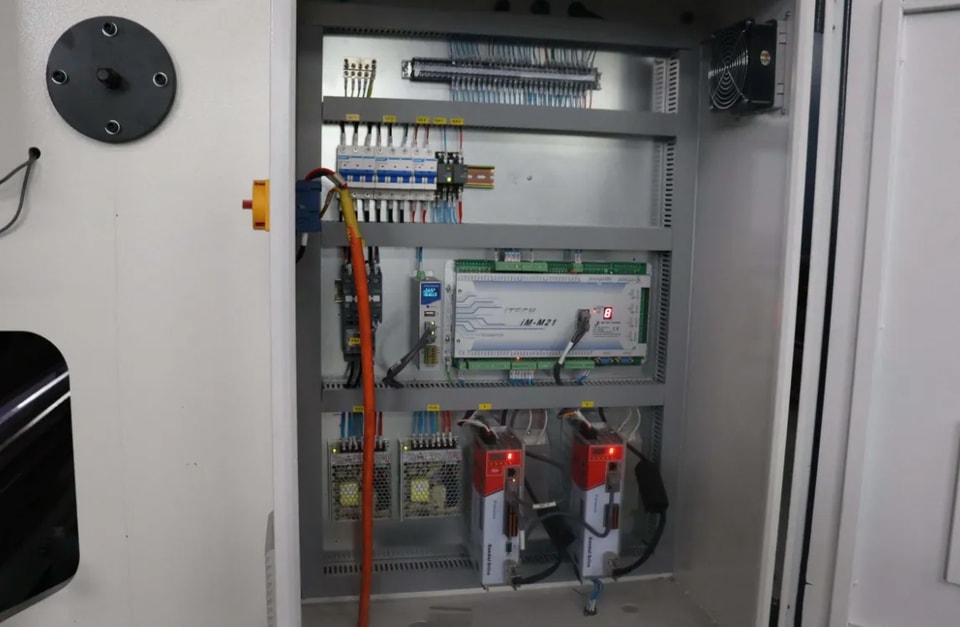

أعطال مكونات الخزانة الكهربائية

تحتوي الخزانة الكهربائية على مكونات أساسية حاسمة - مثل المرحلات والملامسات ومشغلات السيرفو ووحدات الطاقة - وهي ضرورية لتشغيل مقطع الضغط. مع مرور الوقت، يمكن أن تتسبب اهتزازات الآلة المستمرة وحرارة الخزانة الداخلية في ارتخاء أو تآكل أو تلف هذه المكونات، مما يؤدي إلى أعطال كهربائية.

المؤشرات النموذجية للمكونات المعيبة في الخزانة الكهربائية هي:

• رائحة احتراق مميزة تنبعث من الخزانة

• أصوات نقر غير طبيعية ومتكررة من المرحلات

• رموز إنذار مستمرة من وحدة مشغل السيرفو

يمكن للفحص الدوري لهذه المكونات وشد وصلات المحطات بانتظام أن يمنع الغالبية العظمى من هذه الأعطال القابلة للتجنب.

بروتوكول منهجي لاستكشاف الأخطاء وإصلاحها للمشكلات الكهربائية في مكابس JUGAO

عند تشخيص الأعطال الكهربائية في مكابس JUGAO، يُعد النهج المنظم خطوة بخطوة هو الاستراتيجية الأكثر فعالية. هذه الطريقة تزيل التخمين، وتمنع استبدال المكونات غير الضرورية، وتقلل بشكل كبير من إجمالي وقت توقف الماكينة.

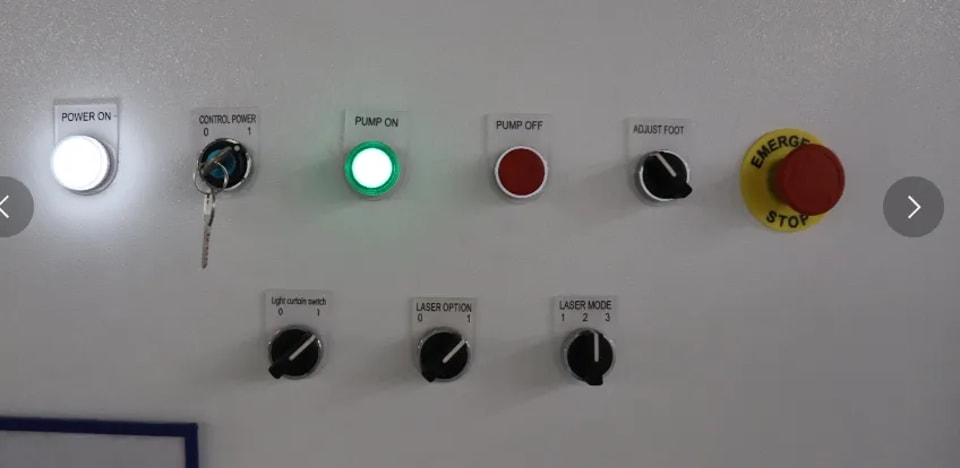

الخطوة 1: التحقق من مصدر الطاقة الرئيسي ودائرة التوقف الطارئ

الخطوة الأولى في أي عملية استكشاف للأعطال هي فحص مصدر الطاقة الرئيسي للماكينة ونظام إيقاف الطوارئ (E-stop)، حيث أن الدائرة الأمنية المفعّلة أو انقطاع الطاقة هو السبب الجذري للعديد من الأعطال الكهربائية.

تأكد من التفاصيل الرئيسية التالية:

• قاطع الطاقة الرئيسي في الوضع 'تشغيل' بالكامل

• جميع أزرار إيقاف الطوارئ على الماكينة ولوحة التحكم مفرج عنها بالكامل

• ناقل الأمان يعمل كما هو مصمم ويرسل الإشارات الصحيحة

في حالات ميدانية لا تحصى، تعود مشاكل الكهرباء في مكابس JUGAO إلى دائرة أمان مفعّلة يتجاهلها المشغلون في البداية.

الخطوة 2: فحص الأسلاك داخل الخزانة الكهربائية

بعد التأكد من أن دائرة الطاقة وإيقاف الطوارئ تعملان، افتح خزانة الكهرباء وقم بإجراء فحص شامل لجميع الأسلاك والوصلات الداخلية.

ركز على تحديد هذه المشاكل الشائعة:

• وصلات كتلة المحطات الفضفاضة

• عزل الأسلاك المتآكل أو المقطوع أو المتضرر بخلاف ذلك

• موصلات كهربائية محترقة أو متآكلة

الاهتزاز المستمر أثناء التشغيل العادي للمكبس يرخي وصلات المحطات تدريجياً مع مرور الوقت، مما يمكن أن يعطل الإشارات الكهربائية إلى محركات الماكينة، ووحدة التحكم CNC، والمكونات الحرجة الأخرى.

الخطوة 3: فحص وحدة التحكم العددي ونظام واجهة الإنسان والآلة

تعتمد مكابس JUGAO الحديثة على أنظمة تحكم CNC المتقدمة—مثل وحدات تحكم Delem وESA وCybelec—لجميع الوظائف التشغيلية. إذا عرضت شاشة HMI رمز إنذار، قم بتدوين الرمز بعناية وارجع إليه مع الدليل الفني الرسمي للماكينة لاستكشاف الأعطال المستهدف.

تشمل المشاكل الشائعة المتعلقة بوحدة التحكم وHMI ما يلي:

• أخطاء اتصال البرمجيات بين وحدة التحكم ومكونات الماكينة

• رموز إنذار محور الحركة التي تشير إلى مشاكل في المحرك أو وحدة التحريك

• فشل كامل في بدء التشغيل أو تجمّد شاشات HMI

في معظم الحالات، إعادة تشغيل وحدة التحكم ببساطة والفحص البصري لجميع كبلات الاتصال (للتحقق من الوصلات الفضفاضة أو التلف) سيحل هذه المشاكل الشائعة.

تشخيص الأعطال الكهربائية في مؤخرة المقياس والمحرك المؤازر

يُعد مؤخر القياس مكونًا حاسمًا لضمان دقة الانحناء الدقيقة في مكابس الانحناء من شركة JUGAO، وهذا النظام عرضة للأعطال الكهربائية بسبب الحركة المستمرة ونقل الإشارات. يتطلب معالجة مشكلات مؤخر القياس والمحرك المؤازر فحصًا مستهدفًا لمكونات القيادة والأسلاك.

محفزات الإنذار في مشغل مؤخرة المقياس المؤازر

إذا توقف مؤخر القياس عن الحركة أو فقد معايرة موضعه، فإن مشغل المحرك المؤازر هو المكون الأساسي للفحص، حيث ينظم جميع حركات المحرك وتغذية الإشارات.

تشمل الأسباب المحتملة لإنذارات مشغل المحرك المؤازر:

• انقطاع نقل إشارة المشفر بسبب تلف الأسلاك

• تفعيل حماية حمل المحرك المؤازر الزائد من الحمل المفرط

• تلف كابلات الاتصال بين المشغل وجهاز التحكم CNC

سيعيد الفحص البصري لكابلات المشفر والاتصال (للتحقق من التلف أو الوصلات الفضفاضة) وإعادة ضبط مشغل المحرك المؤازر يدويًا عمل مؤخر القياس الطبيعي في معظم الحالات.

عيوب إمداد طاقة المحرك وأسلاك الإشارة

الخطوة الحاسمة الثانوية هي فحص أسلاك الطاقة التي تغذي محرك مؤخر القياس المؤازر. يمكن أن تؤدي الوصلات الكهربائية الفضفاضة أو عزل الأسلاك التالف إلى انقطاع كل من توصيل الطاقة وتغذية الإشارات، مما يؤدي إلى مشكلات تشغيلية.

تشمل الأعراض الشائعة لعيوب الأسلاك:

• فشل كامل لمحور مؤخر القياس في الحركة

• عدم دقة موضعية متسقة أثناء عمليات الانحناء

• رسائل تحذير مستمرة على وحدة مشغل المحرك المؤازر

يُعد توجيه الكابلات بشكل صحيح (لتجنب الانضغاط أو التآكل) والوصلات الطرفية الآمنة والمشدودة إجراءات بسيطة وفعالة لمنع هذه الأعطال الكهربائية.

حل الأعطال في أجهزة الاستشعار وأنظمة السلامة

تعتمد مكابس الانحناء من شركة JUGAO على شبكة من أجهزة الاستشعار وأجهزة السلامة لضمان دقة التشغيل وسلامة المشغل. تؤدي الأعطال في هذه المكونات إلى إنذارات كهربائية فورية وغالبًا ما تتسبب في إيقاف الماكينة أو رفض بدء التشغيل.

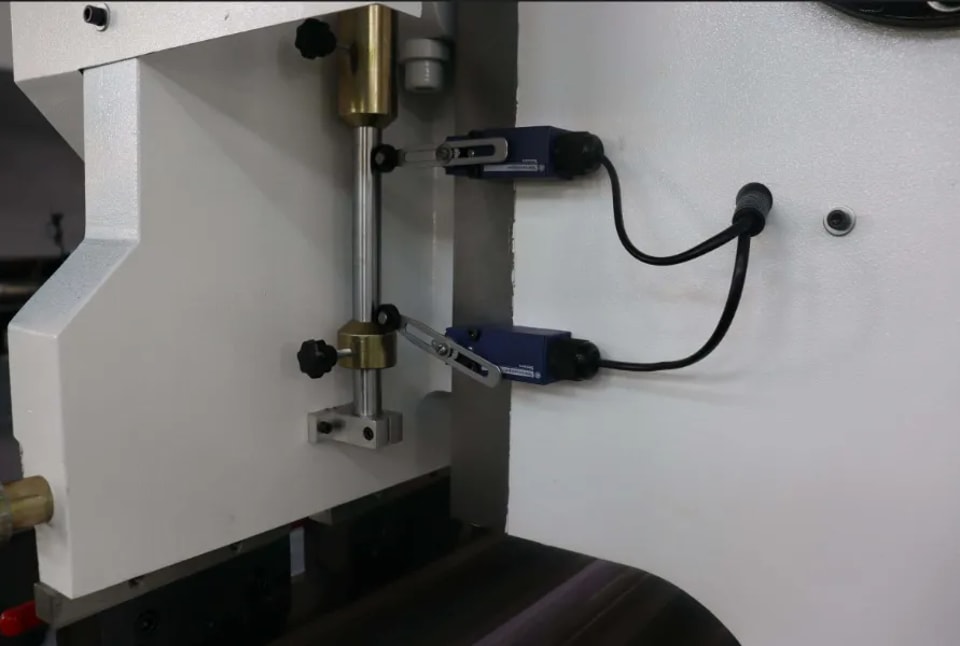

أخطاء في مفاتيح الحد وأجهزة استشعار الموضع

تم تصميم مفاتيح الحد وأجهزة استشعار الموضع لضمان عمل جميع محاور الماكينة ضمن نطاقات آمنة محددة مسبقًا. سيؤدي عطل في هذه المستشعرات إلى دفع جهاز التحكم CNC إلى قفل حركة المحور كإجراء وقائي.

لاستكشاف أخطاء المستشعرات وإصلاحها، قم بإجراء الفحوصات التالية:

• وصلات الأسلاك الآمنة وغير التالفة للمستشعر

• الموضع الميكانيكي الصحيح للمستشعر (بدون اختلال أو عائق مادي)

• أضواء المؤشر الوظيفية على المستشعر (تأكيد الطاقة ونقل الإشارات)

يُعد استبدال المستشعرات التالفة أو غير المحاذاة الحل الأساسي لهذه المشكلات، وهذا الإصلاح البسيط يستعيد تشغيل الماكينة الطبيعي بسرعة.

أعطال في الستائر الضوئية ومرحلات السلامة

تعمل الستائر الضوئية ومرحلات الأمان كخط الدفاع الأول لسلامة المشغل، وأي عطل في هذه الأجهزة سيؤدي إلى تفعيل نظام قفل الأمان للآلة، مما يمنع التشغيل أو يتسبب في إيقافها الفوري.

اختبر المكونات التالية لتشخيص أعطال نظام الأمان:

• المحاذاة الصحيحة لباعث الستارة الضوئية والمستقبل (بدون عوائق)

• الحالة التشغيلية لمرحل الأمان (تأكيد إرسال الإشارة)

• استمرارية التوصيل الكهربائي لدائرة إيقاف الطوارئ بالكامل

من الأهمية بمكان التأكد من أن نظام الأمان يعمل بكامل طاقته قبل استئناف الإنتاج، حيث أن التهاون في فحوصات السلامة يشكل مخاطر شديدة على المشغلين والآلة نفسها.

إجراءات استباقية لتجنب الأعطال الكهربائية المستقبلية في مقاطع الضغط JUGAO

يؤكد الخبرة العملية أن الغالبية العظمى من الأعطال الكهربائية في مكابس الضغط JUGAO يمكن منعها من خلال الصيانة الوقائية المستمرة والاستباقية. يؤدي تنفيذ نظام صيانة منتظم إلى القضاء على الأعطال التي يمكن تجنبها وإطالة عمر المكونات الكهربائية للآلة.

فحوصات روتينية للخزانة الكهربائية

تعد عمليات التفتيش الدورية الشهرية للخزانة الكهربائية إجراءً وقائياً أساسياً، وتركز على تحديد علامات التحذير المبكرة للمشكلات المحتملة قبل أن تتصاعد إلى أعطال كاملة.

تشمل نقاط التفتيش الرئيسية:

• وصلات كتلة الطرفيات المرتخية (شدها حسب الحاجة)

• تراكم الغبار المفرط (تنظيفه لتحسين التبريد)

• المكونات التي تسخن بشكل مفرط (فحص مراوح التبريد المعطوبة أو فتحات التهوية المسدودة)

يساعد الحفاظ على نظافة الخزانة الكهربائية وخلوها من الحطام بشكل كبير في تحسين التبريد الداخلي، مما يمنع ارتفاع درجة الحرارة والتلف المبكر للمكونات الكهربائية الحساسة.

أنظمة الصيانة الوقائية المجدولة

يتجاوز برنامج الصيانة الوقائية المجدول الرسمي عمليات تفتيش الخزانة الروتينية ويعالج جميع الأنظمة الكهربائية لمكبس الضغط JUGAO. يجب تصميم هذا البرنامج ليناسب حجم إنتاج الآلة (صيانة أكثر تكراراً في بيئات الإنتاج العالي).

تشمل مهام الصيانة الوقائية الأساسية:

• فحص جميع الكابلات الكهربائية والتحقق من التأريض السليم

• فحص محركات الأقراص المؤازرة ومراوح التبريد الخاصة بها للتأكد من عدم وجود تلف أو تآكل

• الاختبار الوظيفي لجميع دوائر الأمان وأجهزة الاستشعار والستائر الضوئية

تقلل خطوات الصيانة المنتظمة البسيطة هذه بشكل كبير من خطر الأعطال الكهربائية غير المتوقعة وتضمن تشغيل مكبس الضغط بشكل ثابت.

الأسئلة الشائعة

س: ما هو السبب الأكثر شيوعاً للأعطال الكهربائية في مكابس الضغط JUGAO؟

أ: الغالبية العظمى من المشكلات تنبع من توصيلات الأسلاك الفضفاضة، أو إمداد الطاقة غير المستقر، أو أجهزة الاستشعار المعيبة. الفحوصات الروتينية المنتظمة لهذه المكونات هي أفضل إجراء وقائي.

س: ما هي أسرع طريقة لتحديد عطل كهربائي في مكبس الانحناء من JUGAO؟

أ: ابدأ بمراجعة رمز التحذير الدقيق المعروض على وحدة التحكم CNC، وتفقد دائرة التوقف الطارئ بحثًا عن أقفال الأمان المفعّلة، والتحقق من جهد إمداد الطاقة الرئيسي وحالة القاطع.

س: هل يمكن لوحدة التحكم CNC نفسها أن تسبب أعطالاً كهربائية في مكبس الانحناء من JUGAO؟

أ: نعم. المشكلات المتعلقة بوحدة التحكم مثل أعطال البرمجيات، أو فشل الاتصال بين وحدة التحكم ومكونات الماكينة، أو رموز تحذير محور القيادة يمكن أن تعطل جميعها التشغيل الطبيعي للماكينة.

س: كم مرة يجب فحص الخزانة الكهربائية لمكبس الانحناء من JUGAO؟

أ: يُوصى بفحص شهري لجميع مكابس الانحناء، ويجب زيادة الفحوصات إلى مرتين أسبوعيًا للماكينات العاملة في بيئات الإنتاج العالي والتشغيل المستمر.

الخاتمة

استكشاف الأعطال الكهربائية في مقاطع JUGAO هو عملية مباشرة عند اتباع نهج منظم ومنهجي. من خلال التحقق المنهجي من مصدر الطاقة الرئيسي، وتركيب الخزانة الكهربائية ومكوناتها، وجهاز التحكم CNC ونظام HMI، ومحرك التوجيه الخلفي والمحرك، ومجموعة أجهزة الاستشعار الأمنية، يمكن للفنيين والمشغلين تحديد السبب الجذري لجميع الأعطال الكهربائية تقريبًا بسرعة. إتقان خطوات استكشاف الأخطاء وإصلاحها لا يسرع فقط من استعادة الماكينة ولكن أيضًا يقلل من وقت التوقف غير المخطط للإنتاج، وهو أمر بالغ الأهمية للحفاظ على الكفاءة التشغيلية.

لضمان تشغيل طويل الأمد وخالٍ من المشاكل لمكابس JUGAO الهيدروليكية، فإن الفحوصات الكهربائية المنتظمة وبرنامج الصيانة الوقائية المجدول هما أمران غير قابلين للتفاوض. هذه الإجراءات الاستباقية تقضي على أكثر الأعطال الكهربائية القابلة للتجنب شيوعًا وتطيل عمر المكونات الكهربائية الحرجة للآلة. للحصول على إرشادات تقنية إضافية، أو دعم مخصص في استكشاف الأخطاء وإصلاحها، أو موارد صيانة مفصلة لمكابس JUGAO الهيدروليكية، لا تتردد في التواصل مع فريقنا التقني المحترف في أي وقت.
