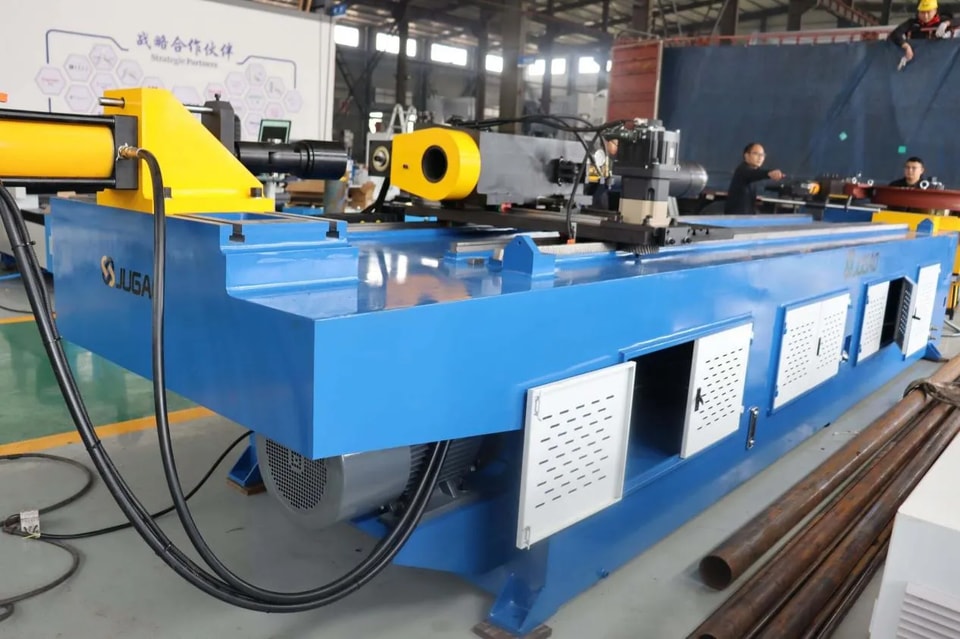

يُعتبر النظام الهيدروليكي مصدر القوة الأساسي لماكينة ثني الأنابيب، ويُعد تسرب الزيت أحد أكثر الأعطال شيوعًا في الأنظمة الهيدروليكية. لا يؤدي تسرب الزيت فقط إلى هدر الزيت وتلويث البيئة، بل قد يتسبب أيضًا في عدم كفاية ضغط النظام، وبطء التشغيل، وحتى تلف المعدات. يعد تحديد موقع التسرب بسرعة والقضاء عليه بشكل صحيح مهارة أساسية لفنيي صيانة المعدات.

أنواع تسرب الزيت والمواقع الشائعة لحدوثه

يتم تصنيف تسرب الزيت في ماكينات ثني الأنابيب عمومًا إلى ثلاث فئات:

التسرب الخارجي: تسرب الزيت الهيدروليكي إلى خارج المعدة، ويكون مرئيًا بالعين المجردة.

التسرب الداخلي: يحدث تلوث متبادل للزيت داخل النظام، ويتجلى في شكل تشغيل بطيء وضغط غير مستقر.

تسرب الزيت البطيء: تتراكم بقع الزيت الطفيفة بمرور الوقت، مكونة رواسب طينية.

تشمل المواقع الشائعة لتسرب الزيت: وصلات الأنابيب، وأختام الأسطوانات، وأسطح التلامس بين المضخة الهيدروليكية وجسم الصمام، ولحامات خزان الزيت، وأنابيب المبرد.

1. تسرب الزيت عند وصلات الأنابيب

الأعراض: قطرات زيت واضحة تتسرب من الوصلة، أو وجود طبقة زيت على سطح أنبوب الزيت.

الأسباب المحتملة:

وصلة مرتخية (نتيجة اهتزاز المعدة)

تآكل أو تركيب غير صحيح للوصلة من نوع الحلقة القابضة

خدوش أو أجسام غريبة على سطح الختم المخروطي

شيخوخة، أو تسطيح، أو اختيار غير مناسب لحلقة O

الحلول:

إعادة شد الوصلة إلى عزم الدوران المحدد باستخدام مفتاح ربط.

إذا استمر التسرب بعد الشد، قم بفك الوصلة وفحص الحلقة القابضة أو سطح الختم، واستبدل أي أجزاء تالفة.

لأختام حلقة O، استبدلها بحلقة مطاطية مقاومة للزيت من نفس المواصفات. ضع كمية صغيرة من الزيت الهيدروليكي أثناء التثبيت لتجنب القطع.

2. تسرب الزيت من أختام الأسطوانات

الأعراض: زيت على سطح قضيب مكبس الأسطوانة؛ تظهر قطرات زيت عند الطرف الممتد لقضيب المكبس بعد إيقاف التشغيل؛ أو تسرب زيت عند غطاء نهاية الأسطوانة.

الأسباب المحتملة:

* خدوش أو صدأ أو تقشير الطلاء الكرومي لقضيب المكبس

* شيخوخة وتآكل أختام الغبار وأختام قضيب المكبس

* خدش الجدار الداخلي للأسطوانة مما يؤدي إلى فشل ختم المكبس (تسرب داخلي)

* تلوث زيت الهيدروليكي مما يسرع من تآكل الأختام

طرق استكشاف الأخطاء وإصلاحها:

* تنظيف سطح قضيب المكبس والتحقق من وجود خدوش. يمكن تلميع الخدوش الطفيفة بورق صنفرة ناعم؛ بينما يتطلب التلف الشديد استبدال قضيب المكبس أو مجموعة الأسطوانة.

* عند استبدال مكونات الختم، انتبه لاتجاه تركيب الختم (حيث يكون الشفة مواجهة لجانب الضغط).

* التحقق من نظافة زيت الهيدروليكي واستبدال الزيت الملوث وعناصر التصفية.

* بالنسبة للتسرب الداخلي (انزلاق الأسطوانة لأسفل تلقائيًا)، يجب فك ختم المكبس وفحصه؛ واستبداله إذا لزم الأمر.

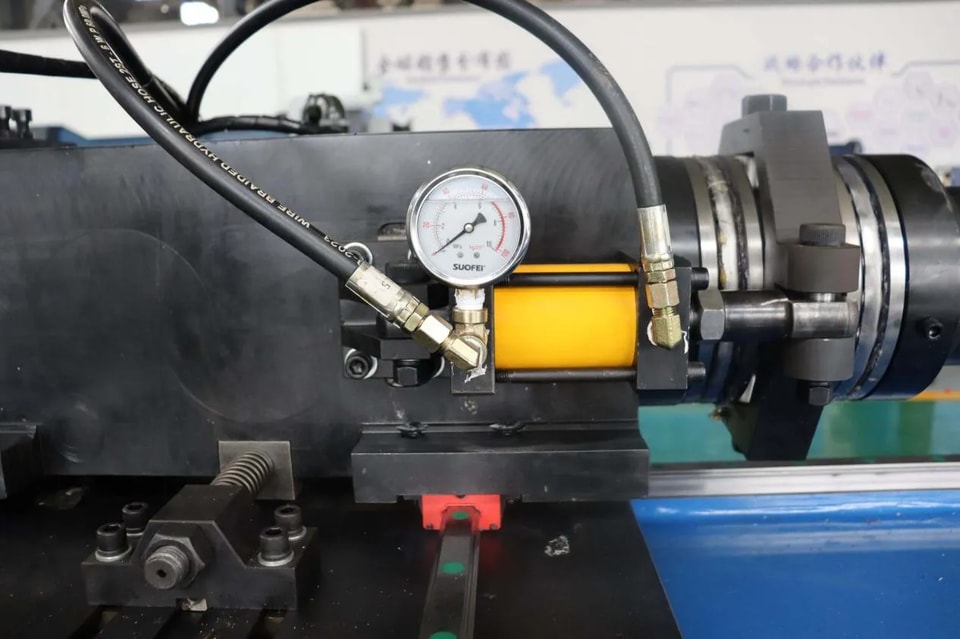

3. تسرب الزيت من مضخة الهيدروليك وجسم الصمام

* الأعراض: تسرب الزيت عند ختم الزيت بطرف عمود مضخة المكبس، أو تسرب الزيت عند سطح التلامس لجسم الصمام.

الأسباب المحتملة: شيخوخة وتآكل ختم زيت عمود المضخة؛ ضغط زائد في غلاف المضخة (انسداد في خط عودة الزيت)؛ فك مسامير تثبيت جسم الصمام؛ تلف حشية لوحة الصمام أو شيخوخة حلقة O.

الإصلاحات:

التحقق مما إذا كان خط عودة الزيت لغلاف المضخة سالكًا والتأكد من أن ضغط الغلاف لا يتجاوز القيمة المحددة.

عند استبدال ختم الزيت بطرف العمود، احرص على عدم خدش عنق العمود.

التحقق من عزم شد مسامير جسم الصمام وشدها بالتساوي بنمط متقاطع.

عند استبدال الحشية، قم بإزالة مانع التسرب القديم والشوائب من سطح التلامس وضع مانع تسرب جديدًا بالتساوي.

4. تسرب الزيت من خزان الزيت وخطوط الأنابيب

الأعراض: تسرب الزيت عند لحامات خزان الزيت، أو تسرب الزيت من مقياس مستوى الزيت أو فلتر الهواء.

الأسباب المحتملة: عيوب في اللحام أو الاهتزاز على المدى الطويل يؤدي إلى تشققات في اللحام؛ شيخوخة حشية مقياس مستوى الزيت؛ ضغط مرتفع بشكل غير طبيعي في خزان الزيت (فلتر الهواء مسدود)؛ مفصل أنبوب الشفط مرتخي أو متشقق.

الحلول: في حالة تسرب اللحام، قم بتفريغ الزيت، وطحن اللحام، وإعادة اللحام، وإجراء اختبار الضغط. استبدل حشية مقياس مستوى الزيت وتحقق من براغي الربط. نظف أو استبدل فلتر الهواء لضمان أن خزان الزيت مفتوح على الغلاف الجوي. تحقق من أنبوب الشفط للتأكد من عدم وجود تشققات واستبدل أي أنابيب تالفة.

5. تسرب الزيت من المبرد

الأعراض: بقع زيت تحت المبرد، أو استحلاب الماء (اختلاط الزيت والماء) في الزيت.

الأسباب المحتملة: انفجار أنبوب الزيت داخل المبرد؛ شيخوخة ختم الغطاء النهائي؛ اتصال بين جانب الماء وجانب الزيت.

الحلول: بالنسبة للمبردات المبردة بالهواء، تحقق من الزعانف والأنابيب للتأكد من عدم وجود تلف. بالنسبة للمبردات المبردة بالماء، قم بفكها وتحقق من وجود أنابيب زيت منفجرة، أو قم بإجراء اختبار محكمية. إذا تم العثور على اختلاط الزيت بالماء، استبدل المبرد على الفور، ونظف خزان الزيت تمامًا، واستبدل كل زيت الهيدروليك.

النقاط الرئيسية لاستكشاف أعطال التسرب الزيت والوقاية منها

الفحص البصري: أولاً، نظف سطح الجهاز. بعد التشغيل لفترة من الوقت، راقب مصدر التسرب، باتباع مبدأ 'من الأعلى إلى الأسفل، من الداخل إلى الخارج'.

التمييز بين الحقيقي والمزيف: تأكد مما إذا كان التسرب ناتجًا عن بقايا زيت من التجميع لتجنب سوء الحكم.

ترتيب الربط: شد البراغي بالتسلسل القطري لتجنب الربط غير المتساوي الذي يؤدي إلى فشل الختم.

اختيار الختم: عند استبدال الأختام، استخدم دائمًا أختامًا أصلية أو مكافئة مقاومة للزيت. لا تستبدل بشكل تعسفي.

نظافة الزيت: تلوث زيت الهيدروليك هو سبب رئيسي لتلف الأختام. قم باستبدال عناصر المرشح بانتظام وحافظ على نظافة الزيت.

الصيانة الوقائية: أنشئ نظام فحص منتظم. تعامل مع تسرب الزيت على الفور لمنع تحول المشكلات الصغيرة إلى أعطال كبيرة.

يعتمد استكشاف أعطال تسرب الزيت في آلات ثني الأنابيب على تحديد الموقع بدقة، والفك والتركيب المناسبين، والتشغيل النظيف. من الوصلات والأسطوانات والمضخات والصمامات إلى خزان الزيت والمبرد، تحقق من كل مكون خطوة بخطوة لتحديد التسرب قبل محاولة الإصلاح. استخدام الأختام الصحيحة، وعزم الربط المناسب، وزيت الهيدروليك النظيف هي أساسيات لمنع تكرار التسرب.
