كيفية استخدام حماية DSP بالليزر لمكبس الثني

مقدمة

الحماية بالليزر DSP لـمكبس الثنيتُعدّ ميزة أمان بالغة الأهمية صُممت لضمان تشغيل آمن وفعّال. ومن خلال منع الحوادث وحماية المشغّلين، يقلل هذا النظام المخاطر أثناء عمليات آلة الثني. يقدّم هذا الدليل تعليمات خطوة بخطوة حول كيفية إعداد واستخدام الحماية بالليزر DSP بفعالية، مما يعزز السلامة في بيئة التصنيع لديك.

ما هي الحماية بالليزر DSP؟

يحمي جهاز الحماية بالليزر DSP المشغّلين من خلال مراقبة الحركات السريعة للمنزلق فيآلة الثني، حيث يستخدم أشعة الليزر لإنشاء حاجز أمان، ويوقف التشغيل فورًا عند اكتشاف أي عائق. ستتناول هذه المقالة طريقة محاذاة شعاع الليزر وضبط وضع الحماية لضمان أفضل أداء.

كيفية استخدام الحماية بالليزر DSP لآلة الثني

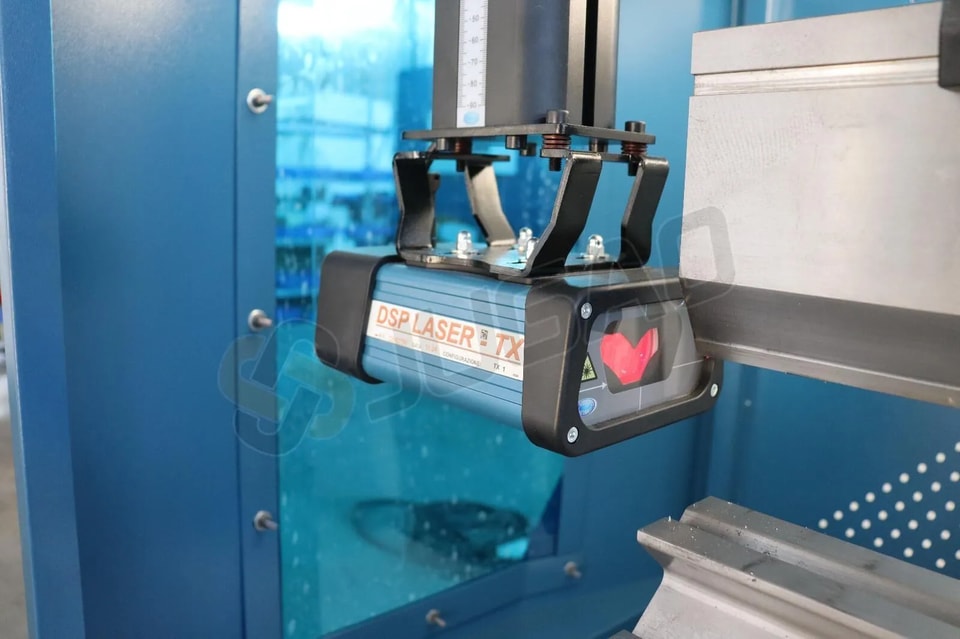

الخطوة 1: ضبط موضع شعاع المرسل

1. جهّز مموضع الليزر: ضع مموضع الليزر بين القالب العلوي والقوالب السفلية للآلة.

2. محاذاة الشعاع: ضع مموضع الليزر بالقرب من المرسل وراقب الشعاع. يجب أن يتطابق الطرف العلوي للشعاع مع خط TX، بينما يجب أن يطابق الطرف السفلي أحد خطوط المرجع.

3. اضبط الشعاع:

l للضبط يمينًا/يسارًا، فكّ البراغي الأربعة في المرسل وأعد تموضع الشعاع.

l للضبط أعلى/أسفل، أدر البرغي المخصص حتى يفي الشعاع بمتطلبات المحاذاة.

4. ضبط الموضع المرجعي: بعد المحاذاة، سجّل هذا الموضع كمرجع. انقل المموضع إلى جانب المستقبل وكرر الضبط حتى يطابق الشعاع الموضع المرجعي عند الطرفين.

5. تثبيت المرسل: شدّ البراغي الأربعة في المرسل لتثبيته في مكانه.

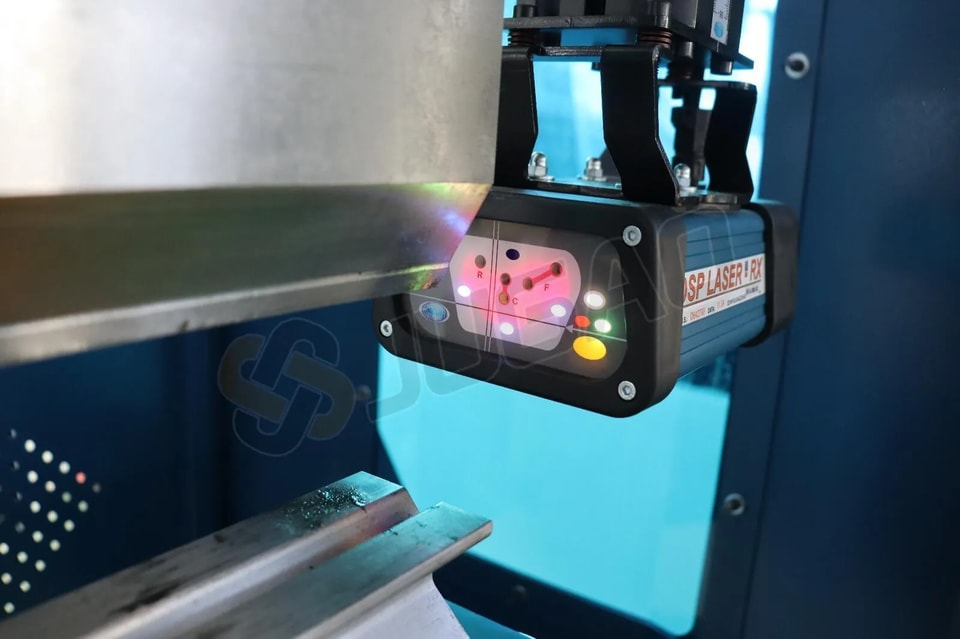

الخطوة 2: ضبط موضع شعاع المستقبل

1. تحقق من تسرب الضوء: راقب تسرب الضوء من جزء RX على المموضع. تأكد من أنه يتطابق بشكل صحيح مع الموضع المحدد.

2. اضبط المستقبل: إذا كان تسرب الضوء غير محاذٍ، فاضبط المستقبل حتى يطابق الموضع الصحيح.

3. تثبيت المستقبل: بعد المحاذاة، أزل المموضع وشدّ البراغي في المستقبل.

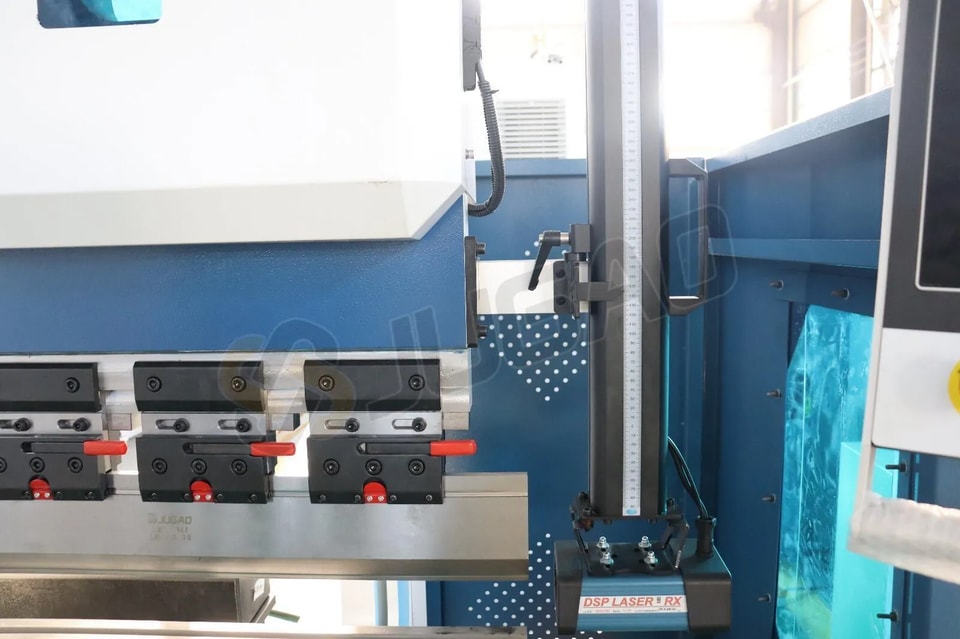

الخطوة 3: ضبط الموضع الكلي

1. اضبط الشعاع بدقة: أرخِ المفتاح الموجود على المستقبل واضبط الموضع العام حتى تتطابق النهاية السفلية للشعاع مع الخط الأفقي.

2. تحقق من المحاذاة: ستضيء لمبة خضراء على المستقبل بمجرد اكتمال المحاذاة بشكل صحيح، مما يدل على أن نظام الحماية بالليزر جاهز للاستخدام.
