إذا كانت صيانة محامل آلة ثني الأنابيب غير كافية، فلن تحصل على زاوية مستقرة

قد تبدو المحامل غير ملحوظة في ماكينة ثني الأنابيب، لكن حالتها تحدد الدقة بشكل مباشر. فيما يلي شرح واضح حسب مستوى التأثير.

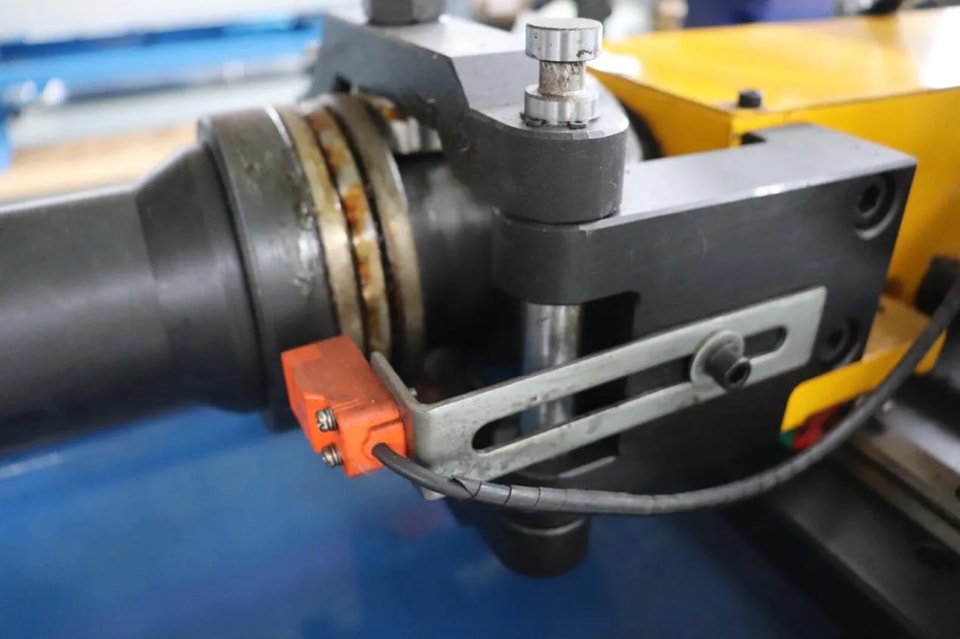

1. تآكل محمل عمود ذراع الثني→ انحراف زاوي غير مستقر

بمجرد وجود خلوص في محمل العمود، سيهتز ذراع الثني أثناء الدوران. يتم تركيب المشفّر عند طرف المحرك ويقيس زاوية دوران المحرك، لكن بسبب الخلوص في المحمل قد يدور ذراع الثني الفعلي أقل أو أكثر قليلاً. إذا ضبطته على 90 درجة فقد تكون النتيجة 88 أو 93 درجة، كما تختلف كل قطعة عن الأخرى. ولا يفيد ضبط تعويض الخلوص أو البرنامج—فالسبب الجذري هو ارتخاء المحمل.

2. تلف محمل دعم مسمار التغذية→ تتفاوت أبعاد الطول يوماً بعد يوم

يُدعَم مسمار التغذية اللولبي في آلية التغذية بمحامل عند الطرفين. وعندما تتآكل المحامل، يظهر خلوص محوري في المسمار اللولبي، مما يؤدي إلى عدم ثبات مسافات التغذية—فمثلاً، 500 مم اليوم و498 مم غداً. وفي الأنابيب ذات الانحناءات المتعددة، تصبح المسافة بين كل انحناء وأخرى غير منتظمة، مما يؤدي إلى عدم محاذاة الثقوب أثناء التجميع النهائي. يكفي قياس دقة التموضع التكراري لمعرفة ذلك—أي قيمة تتجاوز±0.3 مم تعني أن الوقت قد حان لفحص المحامل.

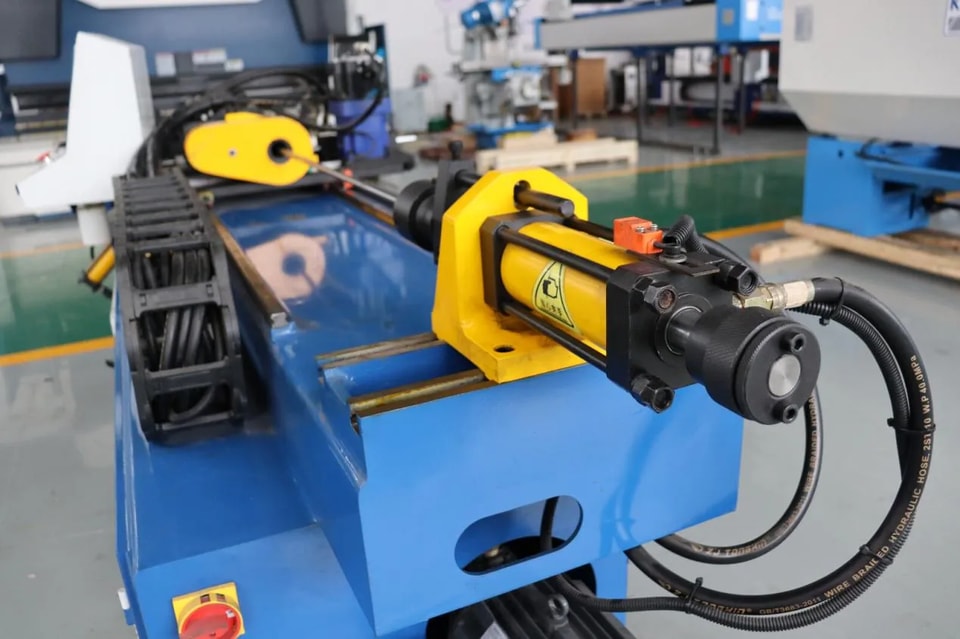

توقف محمل عجلة التوجيه في عمود الحركة الرئيسي→ خدوش على الجدار الداخلي للأنبوب

يجب أن يدخل القضيب القلبي إلى داخل الأنبوب ويخرج منه. إذا توقفت محامل عجلة التوجيه أو علقت، فسيُسحب قضيب القالب بالقوة، مما يسبب خدوشًا سريعة على السطح. وكل مرة يدخل فيها قضيب القالب المخدوش ويخرج يترك آثارًا على الجدار الداخلي للأنبوب، ما يؤدي إلى ارتفاع حاد في نسبة الخردة. والأسوأ من ذلك أن تعطل المحمل قد يؤدي إلى بروز غير دقيق للقضيب القلبي، مما يسبب انهيار الأنبوب أو تجعده عند الثني.

4. خلوص المحمل قد يفاقم الأعطال الأخرى

كان القالب متآكلًا قليلًا فقط، مع انحراف زاوي لا يتجاوز 0.3 درجة. لكن بمجرد ارتخاء محمل المغزل، قد يتضاعف هذا الانحراف إلى 2-3 درجات. كثيرون يقضون ساعات في تعديل البرامج وتغيير قيم الثني يائسًا، ليتبين في النهاية أن المشكلة كانت في المحمل. افحص المحمل أولًا دائمًا، ثم اضبط القالب.—لا’تقلب الترتيب.

5. طريقة الصيانة ليست معقدة في الواقع

استخدم مؤشر قياس لقياس وجه نهاية المغزل والانحراف المحوري عن طريق الدفع والسحب كل ربع دورة. إذا تجاوز الانحراف 0.05 مم، فاستعد لاستبدال المحمل.

عند سماع أصوات «طَقْ» أو خدش حاد، لا تؤخر الأمر—افتحه وافحصه.

لا تسيء استخدام الشحم: استخدم شحم السرعات العالية للمحامل عالية السرعة، وشحم الضغط العالي للتطبيقات الثقيلة منخفضة السرعة، لأن خلطهما لا فائدة منه كعدم وضع أي شحم.

عند استبدال المحامل، استخدم أدوات متخصصة للضغط في مكانها. لا تضربها بالمطرقة مباشرة، فالمحامل الجديدة التي تُطرق تكون قد تعرضت بالفعل لتلف داخلي.

المحامل هي مفاصل آلة ثني الأنابيب. فإذا كانت المفاصل مرتخية فلن تعمل اليدان والقدمان بشكل صحيح. مهما كان القالب جيدًا ومهما كانت البرمجة دقيقة، فلن تكون الدقة ثابتة إذا كان المحمل سيئًا. إن فكّ وفحص المحامل الرئيسية مرة واحدة سنويًا أثناء الصيانة الكبرى أكثر فاعلية من تعديل البرنامج 100 مرة.
