في تصنيع المعادن ومعالجتها، يُعد إتقان المكونات الأساسية لآلة القص أمرًا ضروريًا للعاملين في الإنتاج والصيانة الميكانيكية. تشرح هذه المقالة بشكل منهجي هيكل ووظيفة وأهمية كل جزء رئيسي من آلة القص، مما يساعد المستخدمين على فهم مبدأ تشغيل المعدات بالكامل وتحسين كفاءة العمل وعمر الخدمة.

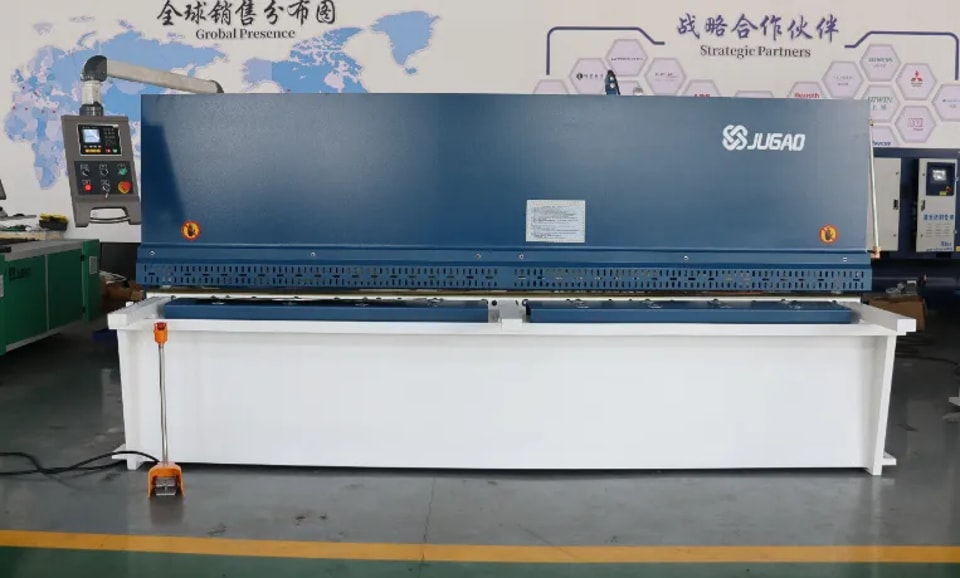

المكونات الأساسية لآلة القص

1. الإطار

يعمل الإطار كهيكل التحمل الرئيسي لآلة القص، حيث تُركب عليه جميع آليات النقل والتنفيذ. يعتمد على هيكل فولاذي ملحوم متكامل، يتميز بصلابة هيكلية عالية ومقاومة ممتازة للتشوه، مما يضمن تشغيلًا مستقرًا تحت قوة القص العالية.

2. حامل الأدوات

يُستخدم حامل الأدوات لتثبيت الشفرة العلوية والاتصال بأسطوانة هيدروليكية، لإكمال الحركة الخطية صعودًا وهبوطًا لنقل قوة القص وإنهاء عملية القص. في الوقت نفسه، يتم تركيب آلية المقياس الخلفي على حامل الأدوات لتحقيق تحديد حجم اللوح المراد قطعه.

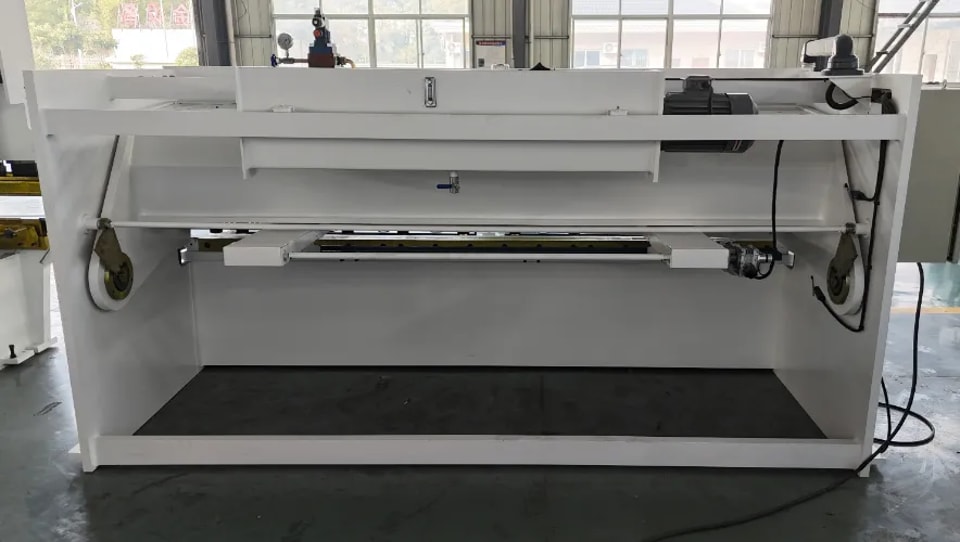

3. آلية المقياس الخلفي

تثبت هذه الآلية على حامل الأدوات، وتتكون بشكل رئيسي من محرك ضبط، جهاز ضبط دقيق، مجموعة رفع الحاجز، مقياس عرض رقمي، برغي قيادة وقضيب توجيه.
يقود زر التحكم الكهربائي المحرك لتحريك البرغي، مما يدفع الحاجز الخلفي للتحرك للأمام والخلف، وذلك لتحديد طول اللوح بدقة وإتمام القطع بالحجم الثابت.

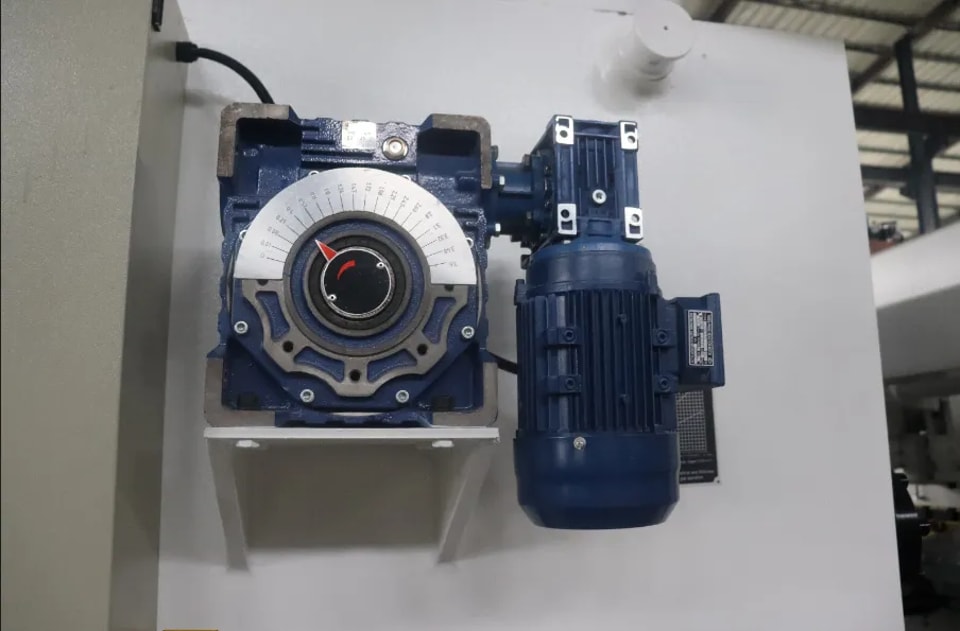

4. مُعدل فراغ الشفرة

يُستخدم هذا الجهاز لضبط الفجوة بين الشفرات العلوية والسفلية وفقًا لنوع المادة وسمك قطعة العمل، للحصول على أفضل تأثير قص.
يمكن للفجوة المعقولة أن تطيل عمر الشفرة وتضمن جودة القطع. المبدأ القياسي للضبط هو تعيين الفجوة حوالي 10% من سمك اللوح.

5. جهاز الدعم الأمامي

يُركب جهاز الدعم الأمامي على طاولة العمل لحمل لوح المعدن، مما يقلل بشكل فعال من شدة عمل المشغلين ويسهل عملية التغذية. كما أن طاولة العمل مجهزة بجهاز تحديد موقع جانبي للحفاظ على عمودية جانبي اللوح المقطوع.

6. مشبك المادة والحارس الأمني

يُستخدم مشبك المادة (قدم الضغط) لضغط الصفيحة أثناء القص لمنع الحركة أو الارتداد، مما يضمن دقة القطع.
يتم تركيب الحارس الثابت للأمان في الجزء الأمامي السفلي من الجهاز، والذي يمكنه منع المشغلين من لمس الشفرة أو قدم الضغط عن طريق الخطأ وتجنب الإصابات الشخصية.

7. نظام التحكم الكهربائي

يوفر النظام الكهربائي طاقة التحكم للآلة بأكملها، ويشمل بشكل رئيسي تشغيل محرك مضخة الزيت لتشغيل النظام الهيدروليكي. يتحكم في صمام الملف اللولبي وفقًا لتعليمات التشغيل، ويقود حامل الأدوات للرفع، ويحقق حركة مقياس الظهر، وضبط فراغ الشفرة، والتحكم في زاوية القص.

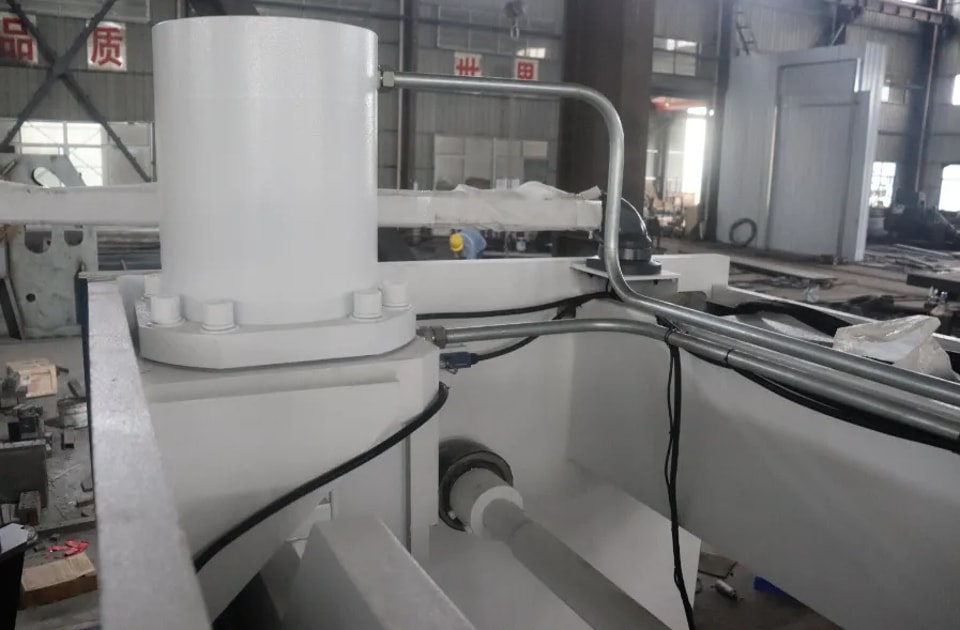

8. نظام القيادة الهيدروليكي

يتكون النظام الهيدروليكي من مضخة الزيت الرئيسية، مجموعة الصمامات الهيدروليكية، الأسطوانة الهيدروليكية، أسطوانة الضغط وأنابيب الزيت.
توفر مضخة الزيت ضغط قص مستقر؛ تتحكم مجموعة الصمامات في ضغط الزيت واتجاه التدفق؛ تدفع الأسطوانة الهيدروليكية حامل الأدوات للقص؛ تضغط أسطوانة الضغط على قطعة العمل لضمان دقة المعالجة.

إرشادات صيانة مكونات ماكينة القص

الصيانة اليومية

يتطلب التنظيف المنتظم لإزالة رقائق المعدن والغبار والزيت للحفاظ على جميع الأجزاء في حالة عمل جيدة. إجراء فحوصات دورية على الشفرات، الدوائر الهيدروليكية والمكونات الكهربائية، لاكتشاف الأعطال المحتملة مسبقًا وتقليل وقت توقف المعدات.

استكشاف الأعطال الشائعة وإصلاحها

القص غير المتساوي هو المشكلة الأكثر شيوعًا، والتي عادةً ما تكون ناجمة عن سوء محاذاة الشفرة أو وضع غير صحيح لمقياس الظهر. قم بضبط توازي الشفرة ومعلمات مقياس الظهر في الوقت المناسب لاستعادة جودة القطع الطبيعية.

الأسئلة الشائعة

ما هي المكونات الأساسية لماكينة القص؟

تشمل المكونات الأساسية الإطار، حامل الأدوات، مقياس الظهر، ضابط فراغ الشفرة، جهاز التثبيت، النظام الكهربائي والنظام الهيدروليكي.

كيف يتم صيانة شفرات ماكينة القص؟

افحص بانتظام تآكل الشفرة، وقم بشحذ أو استبدال الشفرات في الوقت المناسب؛ حافظ على نظافة الشفرة وأزل بقايا المعدن؛ تأكد من التركيب والمحاذاة الدقيقة.

كيف تحل مشكلة القص غير المتساوي؟

أولاً تحقق من تركيب الشفرة ومحاذاتها، ثم تحقق من وضع مقياس الظهر وفراغ الشفرة، وأعد ضبط المعلمات ذات الصلة للقضاء على العطل.

الخاتمة

فهم تركيب ووظيفة مكونات ماكينة القص هو الأساس للاستخدام الفعال والصيانة العلمية. التركيز على صيانة الهياكل الرئيسية مثل الشفرات، الإطار، الأنظمة الهيدروليكية والكهربائية يمكن أن يحسن بشكل كبير من استقرار المعدات وكفاءة الإنتاج. لمزيد من الدعم التشغيلي والصيانى، يمكنك استشارة الفنيين المحترفين.
