إذا كنت تسعى لإتقان الميزات الأساسية لنظام التشغيل DELEM DA-53T، فسيأخذك هذا الدليل عبر جميع وظائفه الرئيسية. تم تصميم نظام التحكم المتقدم هذا لتعزيز الدقة والكفاءة في عمليات تشغيل المعادن، وسواء كنت خبيراً في المجال أو جديداً فيه، فإن فهم قدراته هو المفتاح لتحسين سير عمل الإنتاج الخاص بك. دعنا نتعمق في ما يجعل نظام التحكم هذا الخيار الأمثل لعمليات ثني الصفائح المعدنية الحديثة.

واجهة المستخدم البديهية والتنقل

شاشة تعمل باللمس عالية الدقة

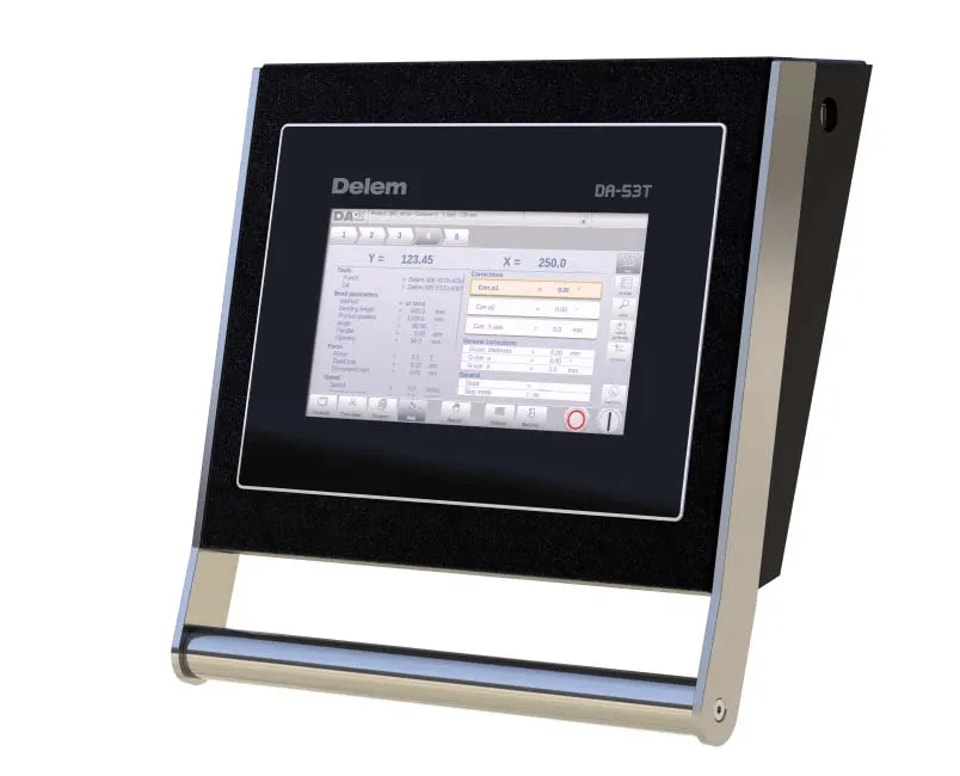

يتم تجهيز نظام التشغيل DELEM DA-53T بشاشة لمس عالية الجودة تبسط عملية التنقل وترتقي بتفاعل المشغل مع الآلة. تم تصميم واجهته لتحقيق أقصى درجات الوضوح، مما يمكن المشغلين من إدارة وتنفيذ جميع المهام بسهولة. قد يختلف العرض الفعيلوحة التحكم الخاصة بك قليلاً عن النموذج القياسي.

مكونات التحكم الأمامية الأساسية

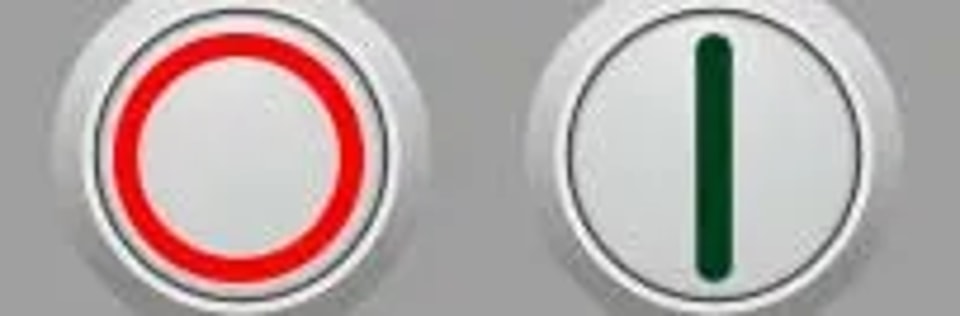

1. أزرار التشغيل/الإيقاف المتكاملة: تم دمج أزرار التشغيل الرئيسية هذه بسلاسة في واجهة الشاشة اللمسية للوصول السهل بلمسة واحدة.

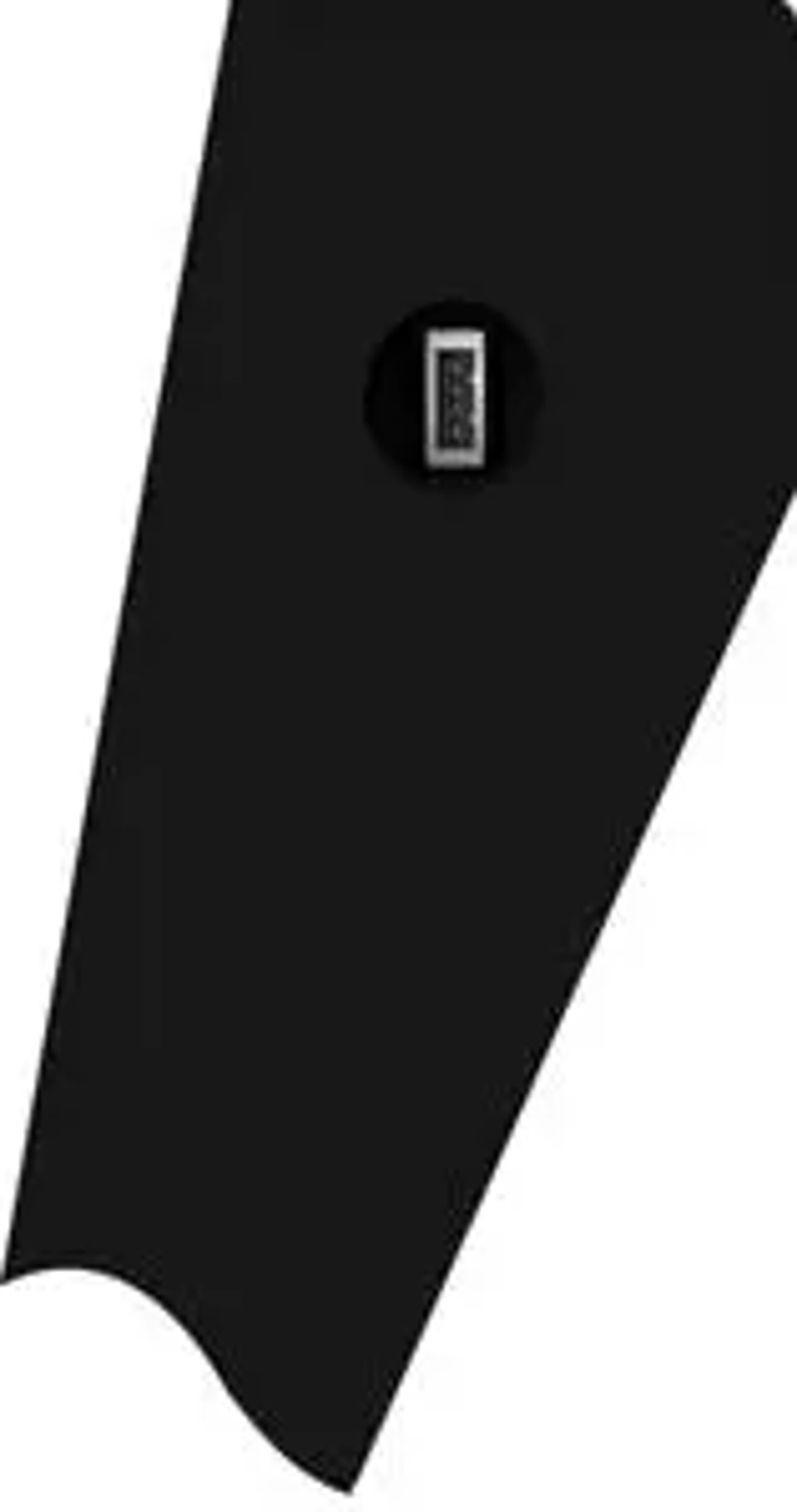

2. منافذ توصيل USB: يوجد منفذ USB على الجانب الأيمن من لوحة التحكم، يدعم الاتصال بالأجهزة الخارجية مثل محركات أقراص USB، ولوحات المفاتيح الخارجية، والفأرة لتحسين الوظائف.

أنواع متنوعة من أوضاع التشغيل والبرمجة

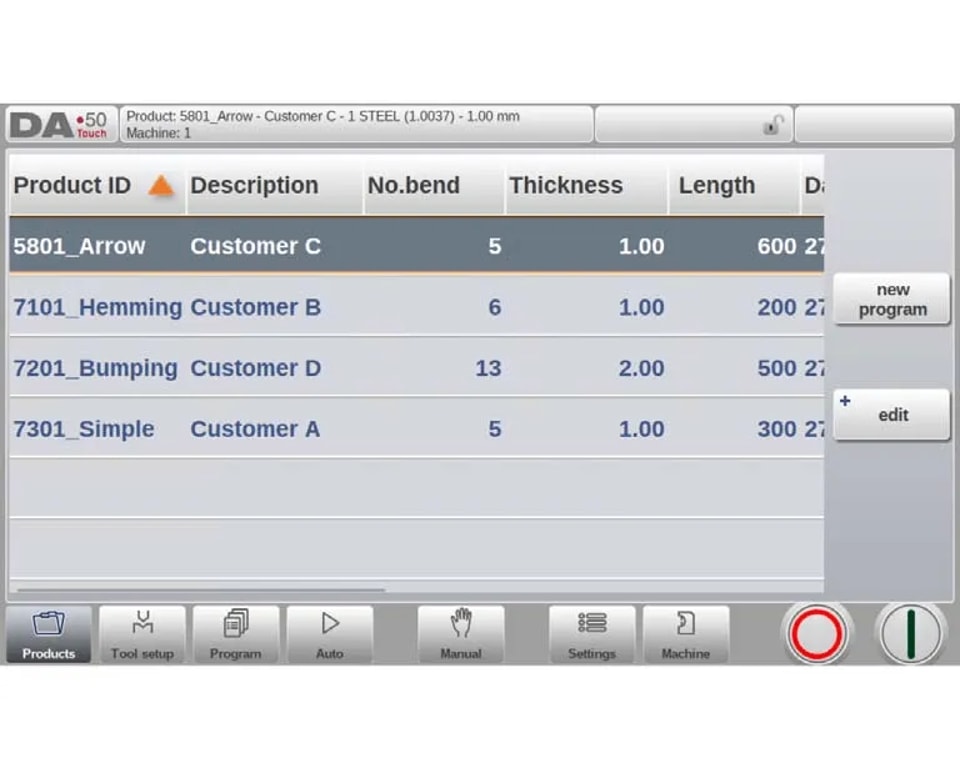

تتغير الشاشة الرئيسية للوحة التحكم DELEM DA-53T ديناميكيًا بناءً على زر التنقل النشط، مع عرض الوظيفة الافتراضية للمنتجات عند تهيئة النظام. يمكن للمستخدمين التبديل بين أوضاع الوظائف المختلفة بلمسة بسيطة على الأيقونات أو الأزرار المقابلة.

تم تنظيم الشاشة الرئيسية إلى أربع لوحات أساسية، لكل منها غرض مخصص:

1. لوحة العنوان: تظهر بشكل دائم في أعلى الشاشة، وتعرض شعار العلامة التجارية، ومعلومات المنتج المحمل، وصف خدمة اختياري، ومؤشرات حالة الآلة في الوقت الفعلي.

2. لوحة المعلومات: تعرض جميع الوظائف والتصورات المرتبطة بالوضع المحدد حاليًا، وتعمل كمركز رئيسي للمعلومات التشغيلية.

3.

3. لوحة الأوامر: قسم فرعي من لوحة المعلومات، يحتوي على جميع أزرار التحكم والخيارات ذات الصلة بالمحتوى المعروض في لوحة المعلومات.

4. لوحة التنقل: قسم دائم على الشاشة يتميز بأزرار كبيرة قائمة على الأيقونات لجميع أوضاع الوظائف الرئيسية، مما يتيح التبديل بنقرة واحدة بين وحدات التشغيل المختلفة.

أوضاع التنقل الرئيسية

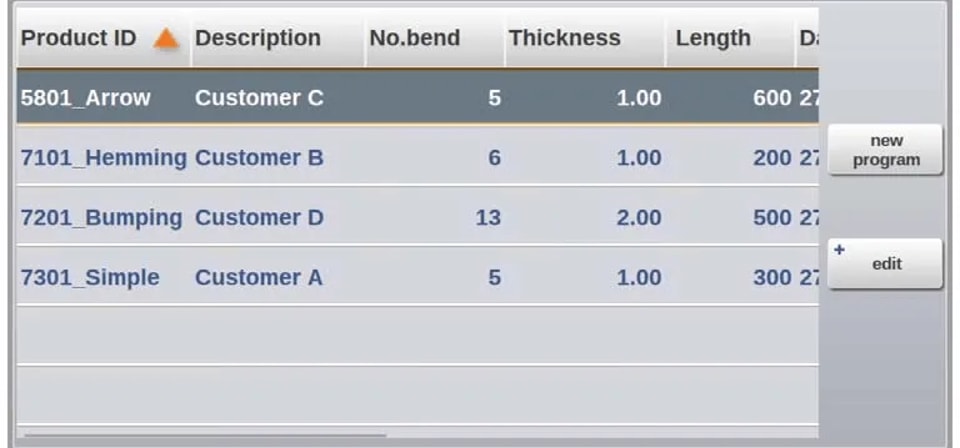

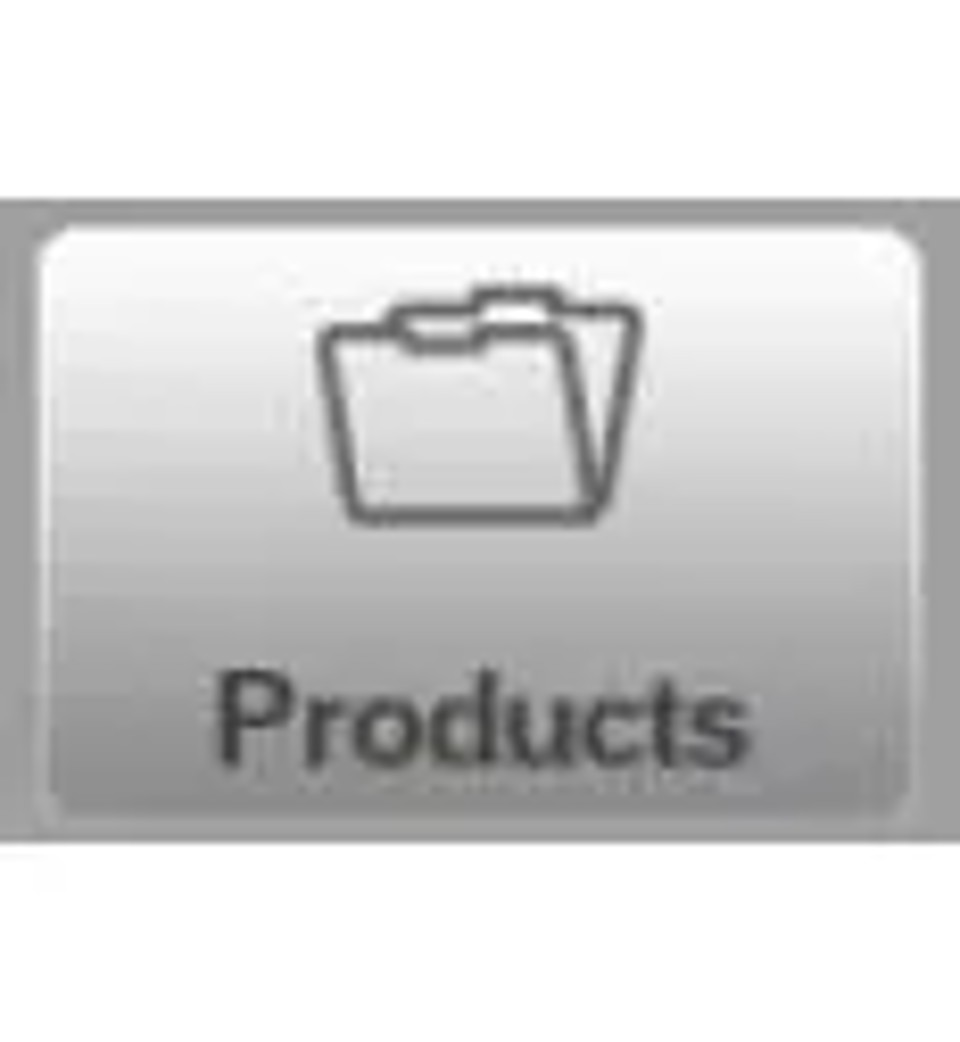

• وضع مكتبة المنتجات: إنشاء برامج جديدة واختيار البرامج المحفوظة مسبقًا من مكتبة المنتجات المضمنة.

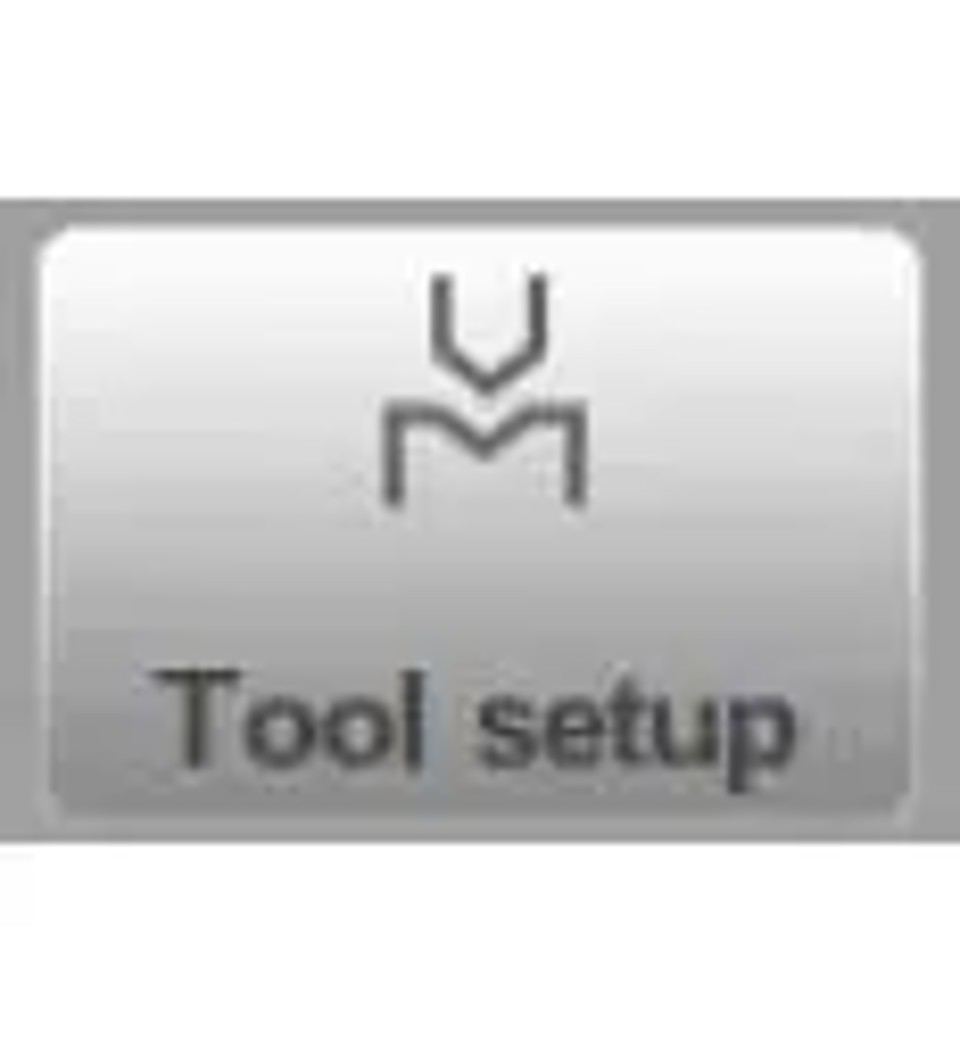

• وضع إعداد الأدوات: تكوين معلمات الآلة وتعديل تكوينات إعداد الأدوات الحالية.

• وضع برمجة CNC: إنشاء برامج CNC جديدة رقميًا أو تحرير البرامج الحالية مع تعديلات رقمية دقيقة.

• وضع الإنتاج: بدء عملية الإنتاج للبرنامج المحدد مسبقًا ومراقبة حالة الإنتاج في الوقت الفعلي.

• وضع الانحناء الفردي: برمجة جميع المعلمات لانحناء فردي مستقل، دون الربط ببرنامج إنتاج كامل.

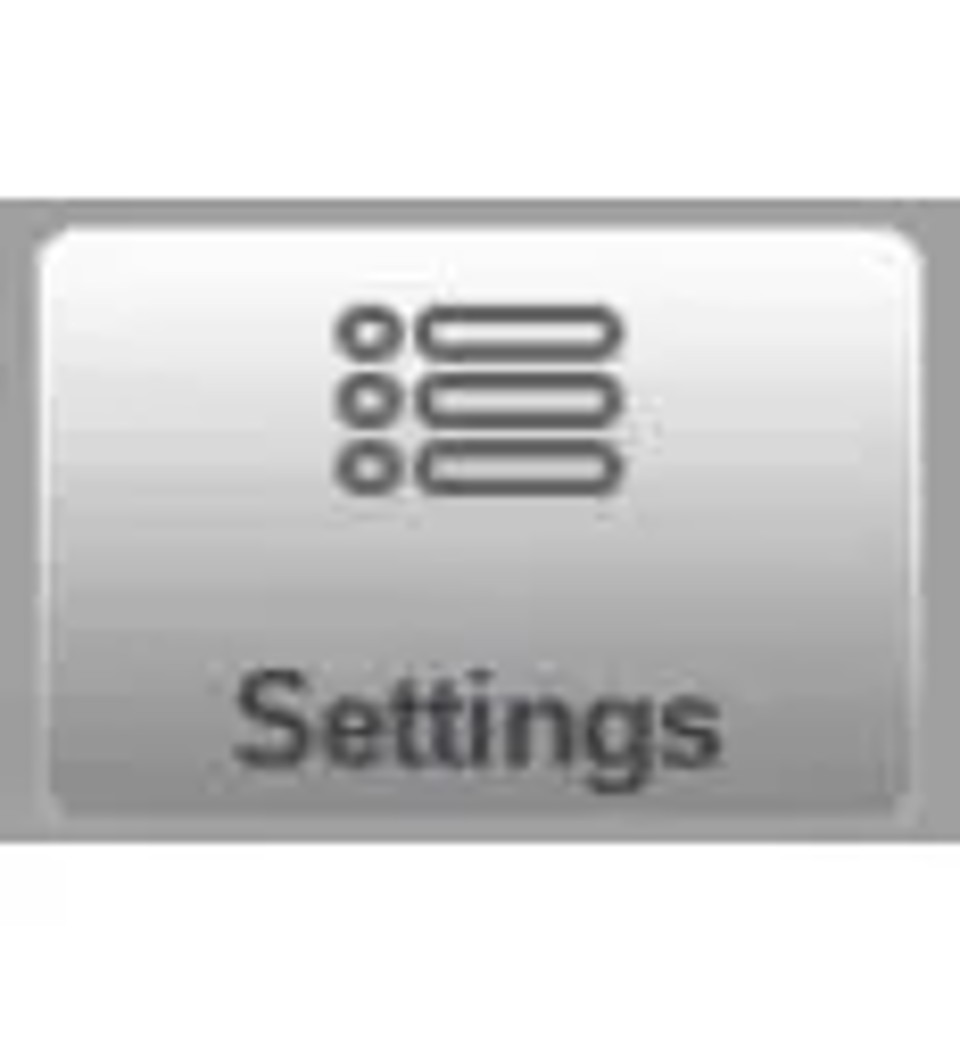

• وضع إعدادات برمجة المستخدم: تخصيص تفضيلات المستخدم لإنشاء برامج جديدة، وإدخال وخزن خصائص المواد في مكتبة المواد المخصصة.

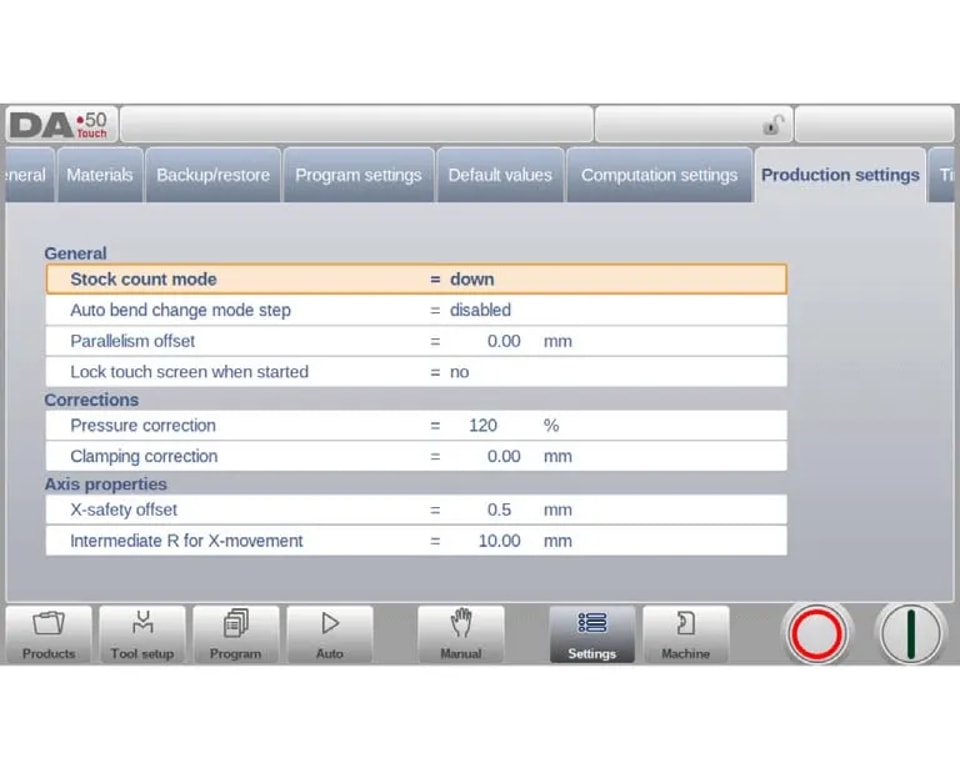

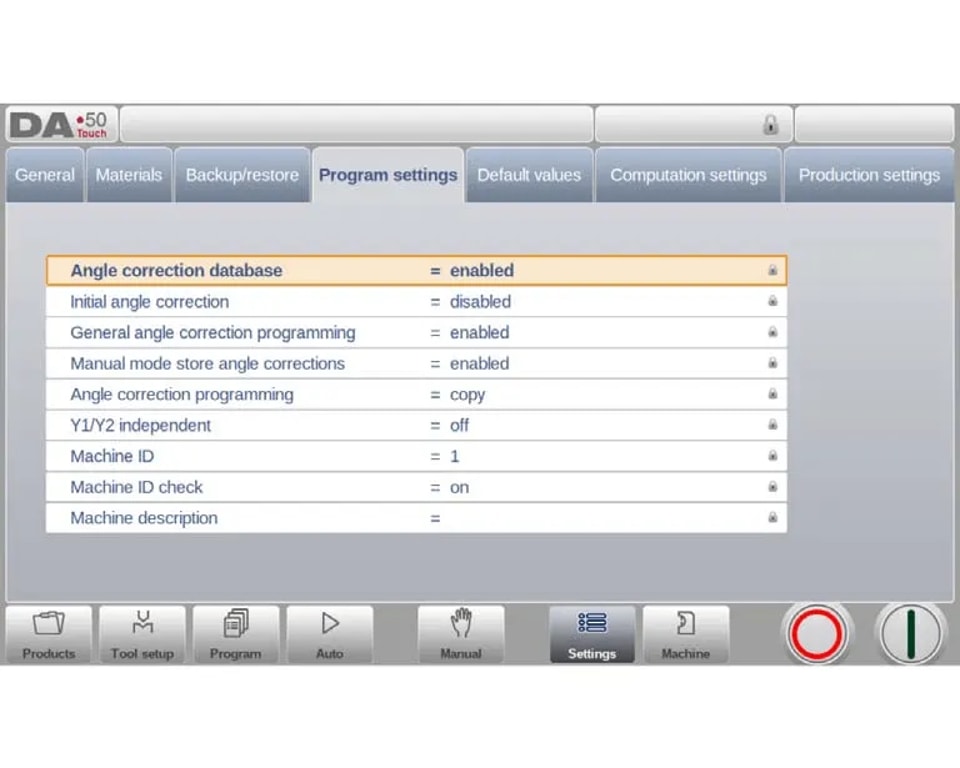

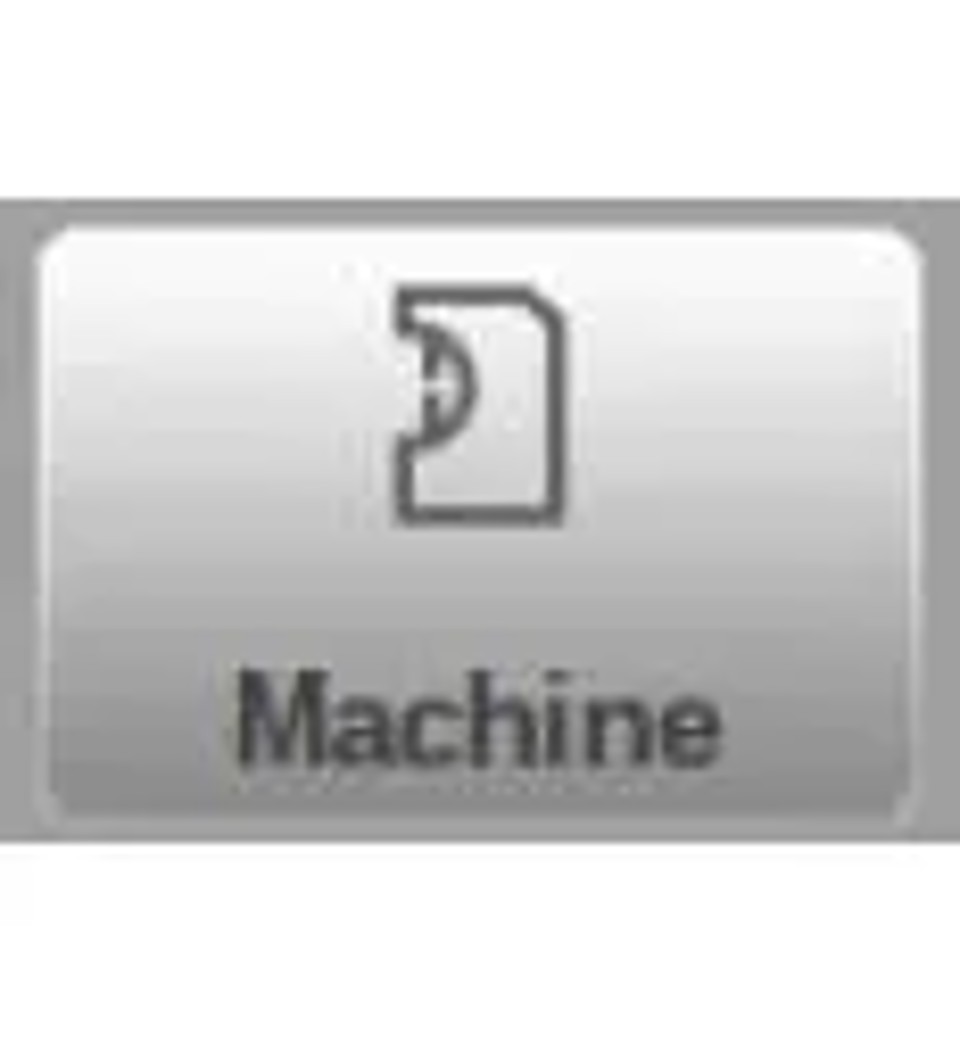

• وضع إعدادات نظام الآلة: تعديل تفضيلات المستخدم المتعلقة بالآلة، وإدارة مكتبة الأدوات ومحرر الأدوات، وإجراء نسخ احتياطي/استعادة للبيانات، والتحقق من معلومات إصدار البرنامج، من بين عمليات أخرى على مستوى النظام.

دليل بدء التشغيل خطوة بخطوة

إنشاء برنامج انحناء دقيق مع نظام التشغيل DELEM DA-53T هو عملية مبسطة، تتبع هذه الخطوات البسيطة:

1. إنشاء برنامج جديد: انتقل إلى وضع مكتبة المنتجات واختر خيار 'برنامج جديد' لبدء إنشاء البرنامج.

2. ضبط سمات البرنامج الأساسية: أدخل التفاصيل الأساسية للبرنامج الجديد وقم بتأكيد الإدخال بالضغط على زر 'قبول'.

3. إكمال إعداد الأداة: يقوم النظام تلقائيًا بإعادة التوجيه إلى وضع إعداد الأداة؛ حدد أو عدل تكوينات الأدوات حسب الحاجة، ثم تقدم إلى قائمة البرنامج.

4. تكوين معلمات الانحناء: في قائمة البرنامج، اضبط المعلمات المحددة للانحناء الأول، واستخدم وظيفة 'إضافة انحناء' لإضافة انحناءات إضافية بمعلمات مخصصة حسب الحاجة.

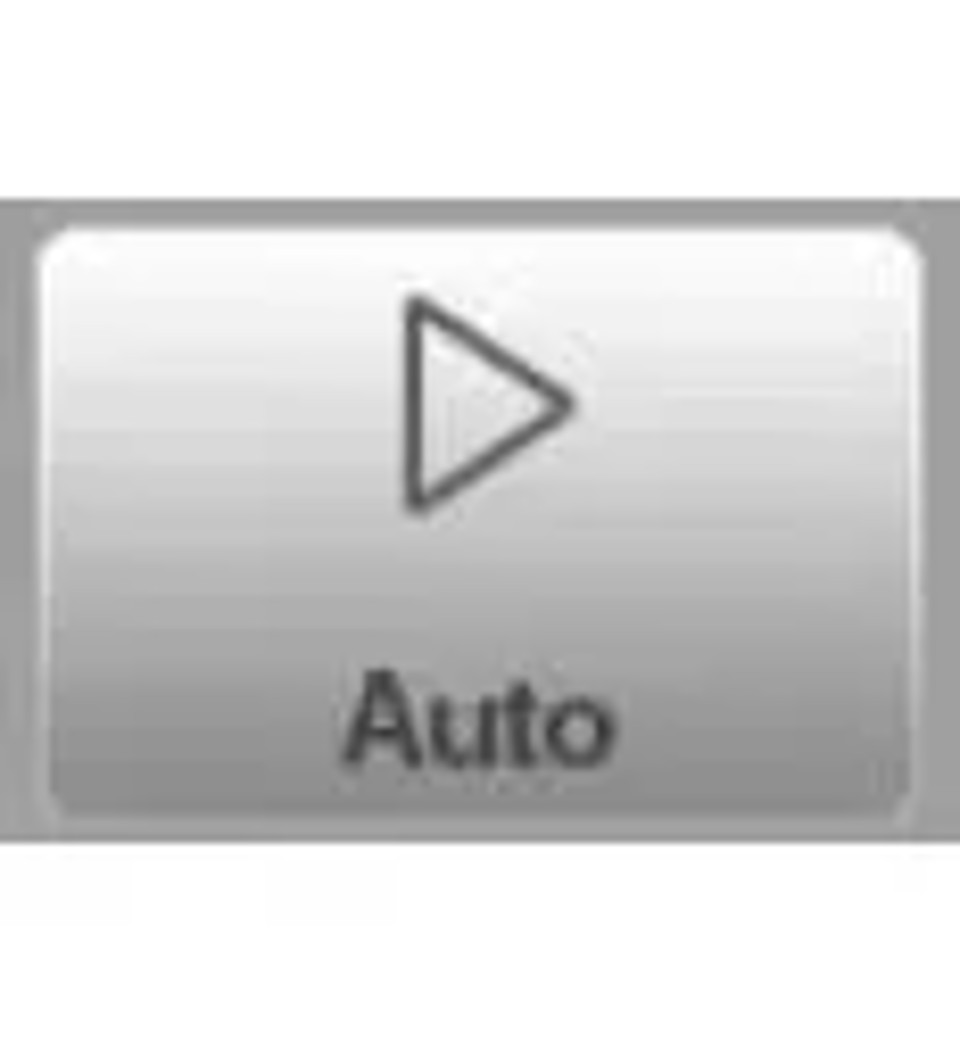

5. بدء الإنتاج: اضغط على زر وضع 'تلقائي' واضغط على 'بدء' لبدء الإنتاج بالجملة للمنتج المبرمج.

تدعم هذه العملية خطوة بخطوة ضبط المعلمات بشكل مستقل لكل انحناء فردي، مما يضمن كفاءة عالية ودقة في عملية الإنتاج.

طرق تعديل البرامج بكفاءة

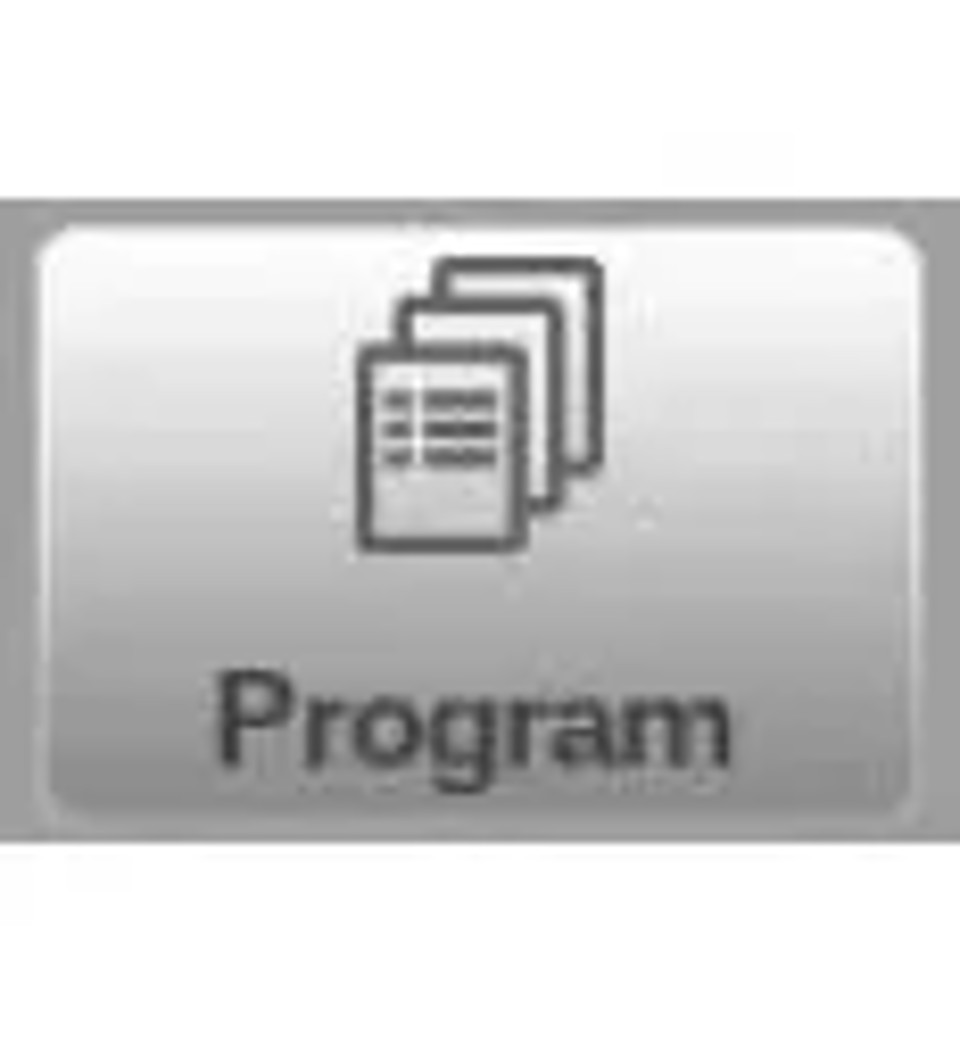

توفّر قائمة البرنامج متعددة الاستخدامات في DELEM DA-53T وصولاً كاملاً إلى وظائف البرمجة العددية وقيم معلمات المنتج المحمّل حاليًا. من خلال هذه القائمة، يمكن للمستخدمين تعديل البرامج الموجودة بسرعة وكفاءة، واختيار خطوات الانحناء الفردية للتعديل المستقل، ومراقبة وتعديل القيم المبرمجة في الوقت الفعلي مع تغيير متطلبات الإنتاج. يحسب النظام ديناميكيًا موقع كل محور بناءً على التكوين المحدد للآلة، مما يضمن أداءً تشغيليًا دقيقًا وموثوقًا في جميع الأوقات.

أوضاع الإنتاج التلقائي واليدوي

الوضع التلقائي

يمكن تنفيذ برامج المنتج الكاملة في الوضع التلقائي، الذي يقوم بتشغيل عملية الانحناء بأكملها خطوة بخطوة تلقائيًا. الوضع الفرعي 'خطوة' متاح في الوضع التلقائي، مما يسمح للمشغلين ببدء كل انحناء فردي يدويًا لإنتاج أكثر تحكمًا.

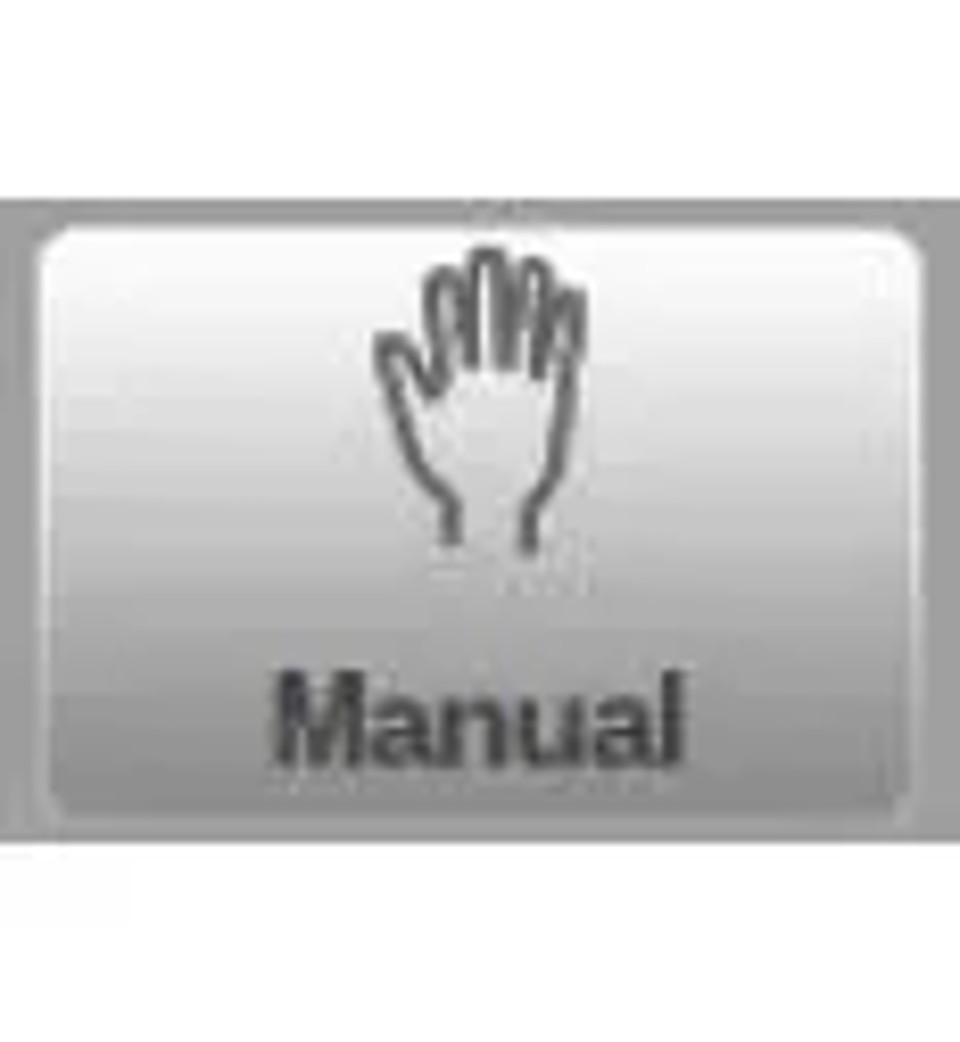

الوضع اليدوي

الوضع اليدوي هو وضع إنتاج مستقل بالكامل يمكن من برمجة وتنفيذ انحناء واحد في كل مرة. يُستخدم بشكل أساسي لاختبار أداء ودقة نظام الانحناء قبل الإنتاج على نطاق واسع، مما يساعد المشغلين على التحقق من معلمات الانحناء ووظائف النظام.

إمكانيات النسخ الاحتياطي للبيانات والتخزين الخارجي

يدعم نظام DELEM DA-53T التخزين الخارجي لكل من برامج المنتج وملفات تكوين الأداة، والتي يمكن حفظها على محرك أقراص USB عبر منفذ USB المدمج. لا توفر هذه الميزة حلاً احتياطيًا آمنًا لبيانات الإنتاج الحرجة فحسب، بل تمكن أيضًا من تبادل الملفات بسلاسة بين أنظمة تحكم DELEM المتعددة، مما يسهل الإنتاج التعاوني ومشاركة البيانات.

مساعدات برمجة عملية

وظيفة صندوق القوائم المريحة

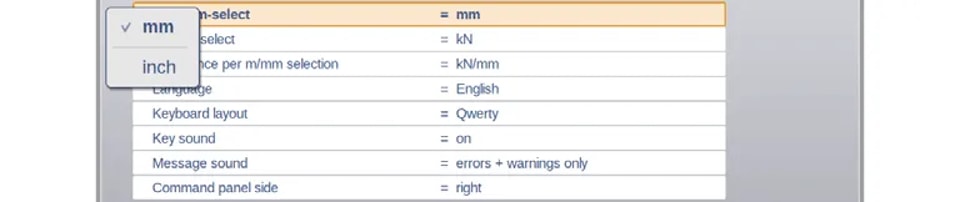

يُبسط النظام إدارة المعلمات بوظيفة مربع القائمة البديهي. بالنسبة للمعلمات ذات مجموعة ثابتة من القيم الاختيارية، يحتاج المستخدمون فقط إلى النقر على سطر المعلمة المقابل لفتح مربع القائمة، وعرض جميع الخيارات المتاحة، وتحديد القيمة المطلوبة بنقرة واحدة.

لإلغاء التحديد وإغلاق مربع القائمة دون تغيير المعلمة الحالية، ما عليك سوى النقر على أي منطقة خارج مربع القائمة، مما يضمن ضبطًا سلسًا وغير منقطع للمعلمات.

وظيفة التكبير الدقيق للمعاملات

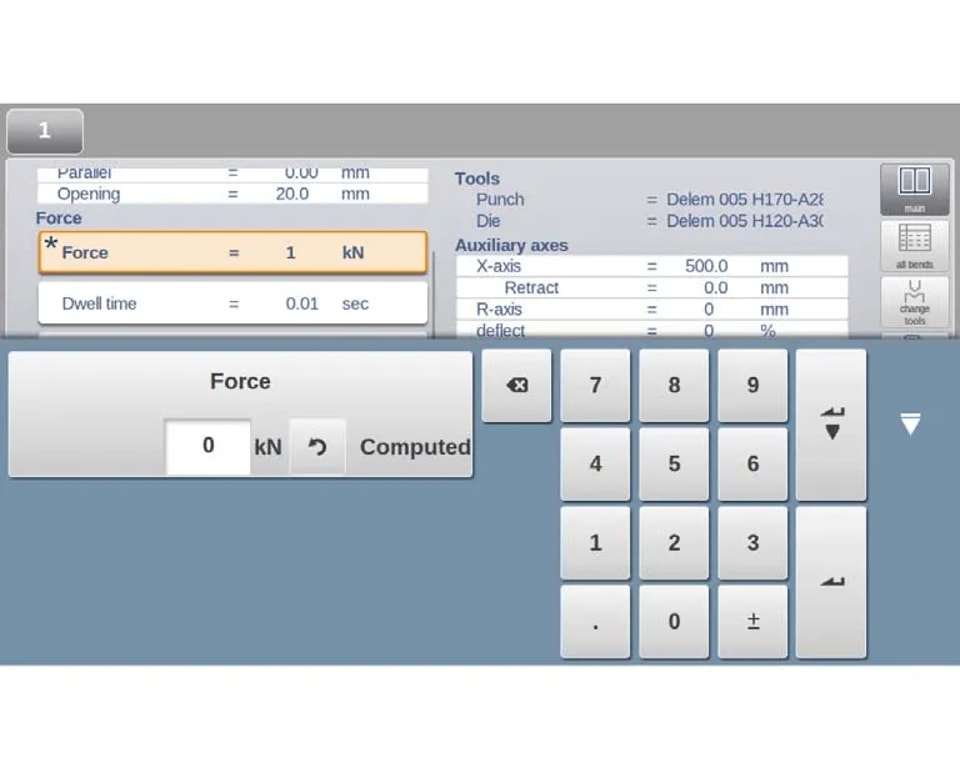

وظيفة تكبير المعلمة هي ميزة أساسية في نظام DELEM DA-53T، مصممة لمساعدة المشغلين على التركيز على ضبط المعلمات التفصيلية. عند تحديد معلمة رئيسية (مثل قوة الانحناء) في وضع البرنامج، يتم تكبير سطر المعلمة المقابل والإعدادات ذات الصلة تلقائيًا على الشاشة، مما يتيح ضبطًا دقيقًا أكثر للقيم الحرجة.

عند تحديد معلمة مختلفة، تعود المعلمة المكبرة سابقًا إلى حجمها القياسي، وتتم تكبير المعلمة المحددة حديثًا، مما يضمن أن المشغلين لديهم دائمًا رؤية واضحة للمعلمة التي يضبطونها.

التنقل المرن في الواجهة

في العديد من الأوضاع الوظيفية، تنقسم شاشة البرنامج إلى أقسام متعددة ذات علامات تبويب لعرض منظم لوحدات وظيفية مختلفة. يمكن تبديل علامات التبويب بنقرة بسيطة، ولعلامات التبويب المخفية جزئيًا أو كليًا، يمكن للمستخدمين سحب صف علامات التبويب أفقيًا لجلب علامة التبويب المطلوبة إلى العرض وتحديدها، مما يضمن سهولة الوصول إلى جميع الأقسام الوظيفية.

إدخال النصوص وتحريرها بسهولة

يتوفر مؤشر متحرك لجميع حقول الإدخال، مما يسمح للمستخدمين بإدخال قيم أو نص محدد في أي موضع داخل إدخال موجود. ما عليك سوى النقر على الموضع المطلوب في حقل الإدخال لإظهار المؤشر، وسيتم إضافة المحتوى المدخل في ذلك الموقع بالضبط، مما يتيح تحريرًا دقيقًا للنص والقيم.

إدخال الأحرف الأبجدية الرقمية مقابل الأحرف الخاصة

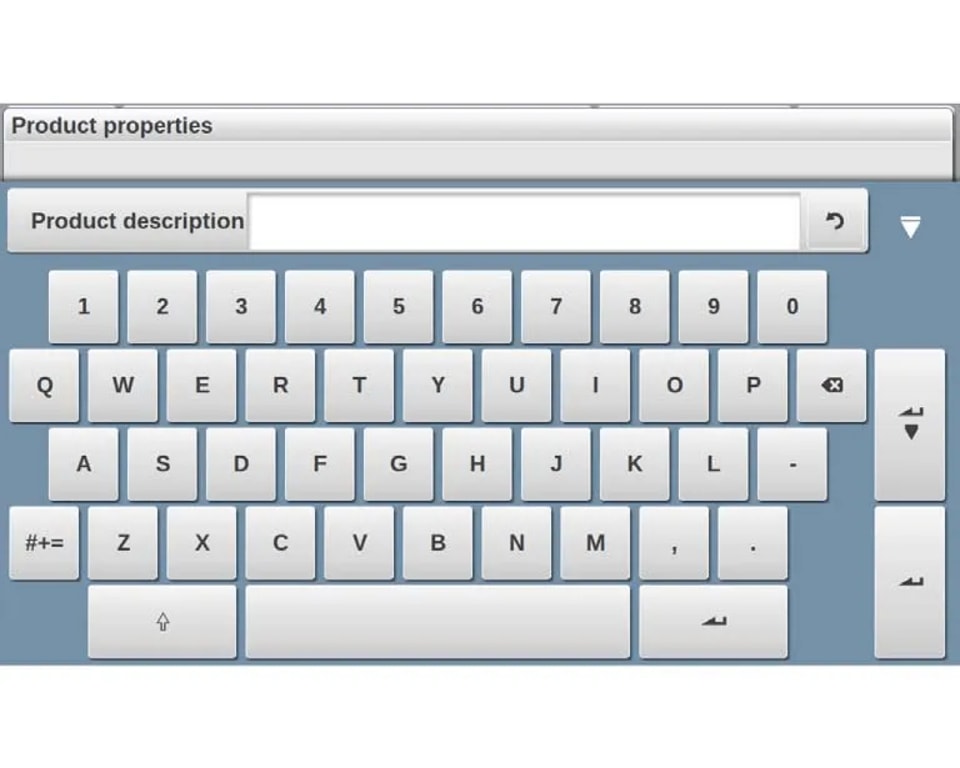

يتميز نظام DELEM DA-53T بلوحة مفاتيح افتراضية شاملة على الشاشة تدعم إدخال الأحرف الأبجدية الرقمية والأحرف الخاصة، مع التعرف الذكي على حقل الإدخال: تقوم حقول الإدخال الرقمية تلقائيًا بتصفية الأحرف غير الرقمية لمنع الإدخال غير الصحيح، بينما يتوفر وصول كامل للوحة المفاتيح لحقول الإدخال الأبجدية الرقمية.

إدخال الأحرف الخاصة

يمكن الوصول بسهولة إلى الأحرف الخاصة مثل ? و % و - عبر زر مخصص للأحرف الخاصة يقع في الزاوية اليسرى السفلية من لوحة المفاتيح على الشاشة، مما يعزز سهولة استخدام النظام أكثر.

دعم مجموعة الأحرف الموسعة

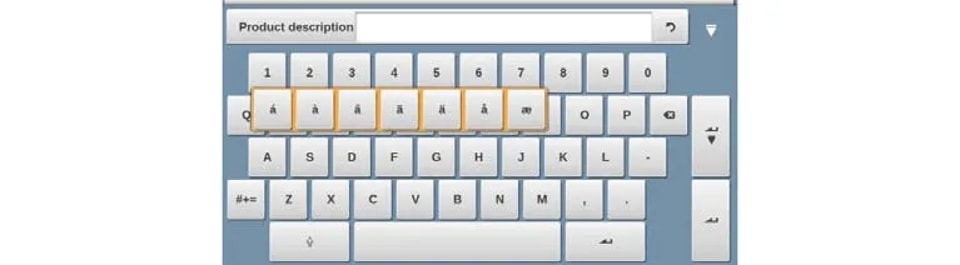

للحروف المشكلة (مثل: á، à، â)، يحتاج المستخدمون فقط للضغط مطولًا على الحرف الأساسي المقابل على لوحة المفاتيح الظاهرية لإظهار خيارات الأحرف الموسعة، مما يضمن تلبية النظام لمتطلبات إدخال النصوص المتنوعة للمناطق والمستخدمين المختلفين.

مركز الرسائل الذكي

يتميز نظام DELEM DA-53T بنظام إدارة رسائل بديهي يعمل على تركيز جميع الإشعارات والتنبيهات من وحدة التحكم المنطقية القابلة للبرمجة (PLC)، وأنظمة السلامة، والمتسلسل، مما يبسط التواصل التشغيلي وإدارة التنبيهات.

عرض الرسائل وإدارتها

يتم الإشارة إلى الرسائل المرسلة إلى مركز الرسائل بواسطة أيقونة مخصصة في لوحة العناوين العلوية، بجانب رموز مثل قفل المفتاح. يمكن للمستخدمين النقر على هذه الأيقونة لإخفاء الرسائل مؤقتًا للبرمجة دون انقطاع والنقر عليها مرة أخرى لاستعادة عرض الرسائل في أي وقت.

إشعارات الرسائل الجديدة في الوقت الفعلي

عند استلام رسائل أو تنبيهات جديدة في الخلفية، يظهر مؤشر مرئي على أيقونة مركز الرسائل، مما يضمن إخطار المشغلين على الفور بأي تحديثات للنظام، أو تحذيرات، أو مطالبات تشغيلية.

وظيفة قفل المفاتيح الآمن

يتضمن نظام DELEM DA-53T وظيفة قفل مفتاح قوية لحماية برامج المنتجات الحساسة وإعدادات الجهاز من خلال منع الوصول غير المصرح به والتعديلات.

قفل التحكم بمستويين

1. قفل البرنامج (رمادي): يقتصر النظام على اختيار المنتج وتنفيذ الوضع التلقائي فقط، مما يمنع تمامًا أي تعديلات على البرامج الحالية.

2. قفل الجهاز (أحمر): يقفل بالكامل نظام التحكم في الجهاز بأكمله، مما يمنع أي استخدام تشغيلي أو برمجي لوحة التحكم.

تفعيل وإلغاء تفعيل القفل

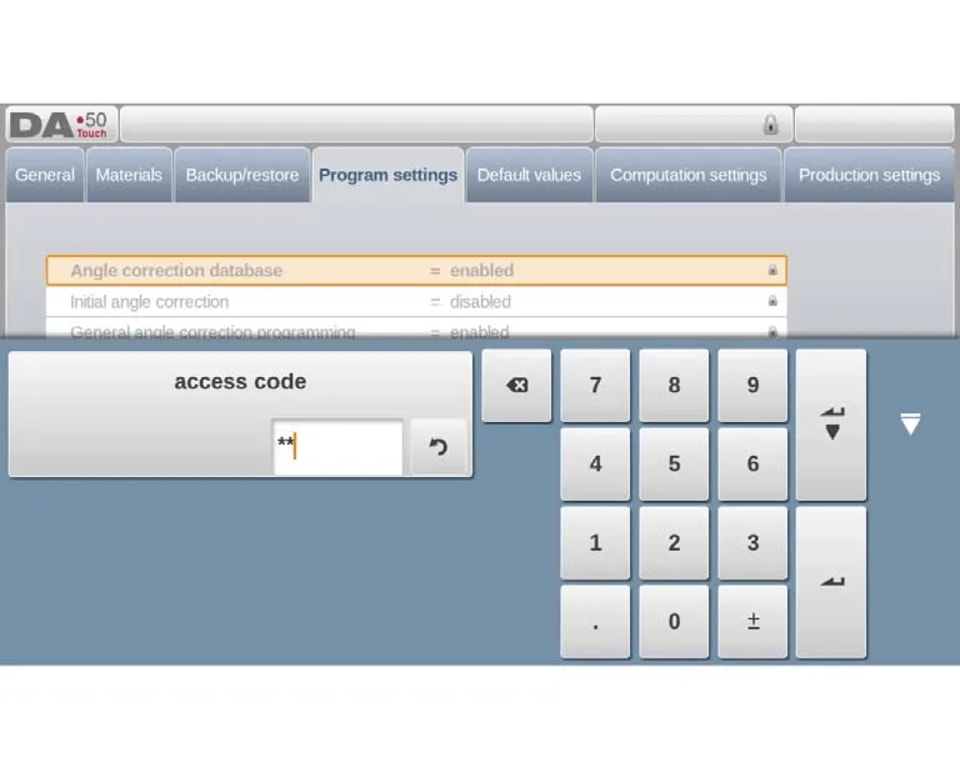

لتفعيل القفل، انقر على رمز قفل المفتاح على الشاشة وأدخل رمز الوصول المحدد مسبقًا لتمكين قفل البرنامج أو قفل الجهاز. يتم الإشارة إلى قيود القفل النشط بواسطة رموز قفل بجانب المعلمات والوظائف ذات الصلة. لإلغاء قفل النظام، انقر على رمز قفل المفتاح مرة أخرى وأدخل رمز الوصول الصحيح؛ ستختفي بعدها مؤشرات القفل، وسيتم استعادة الوظائف الكاملة.

رموز وصول قابلة للتخصيص

يمكن تخصيص رموز الوصول لكلا مستويي القفل وتعديلها من قبل المستخدم حسب الحاجة. يتم تقديم تعليمات مفصلة لإدارة الرموز والتعديل في دليل التثبيت الخاص بالنظام، مما يمنح المستخدمين سيطرة كاملة على إعدادات أمان النظام.

التحديد اليدوي الدقيق

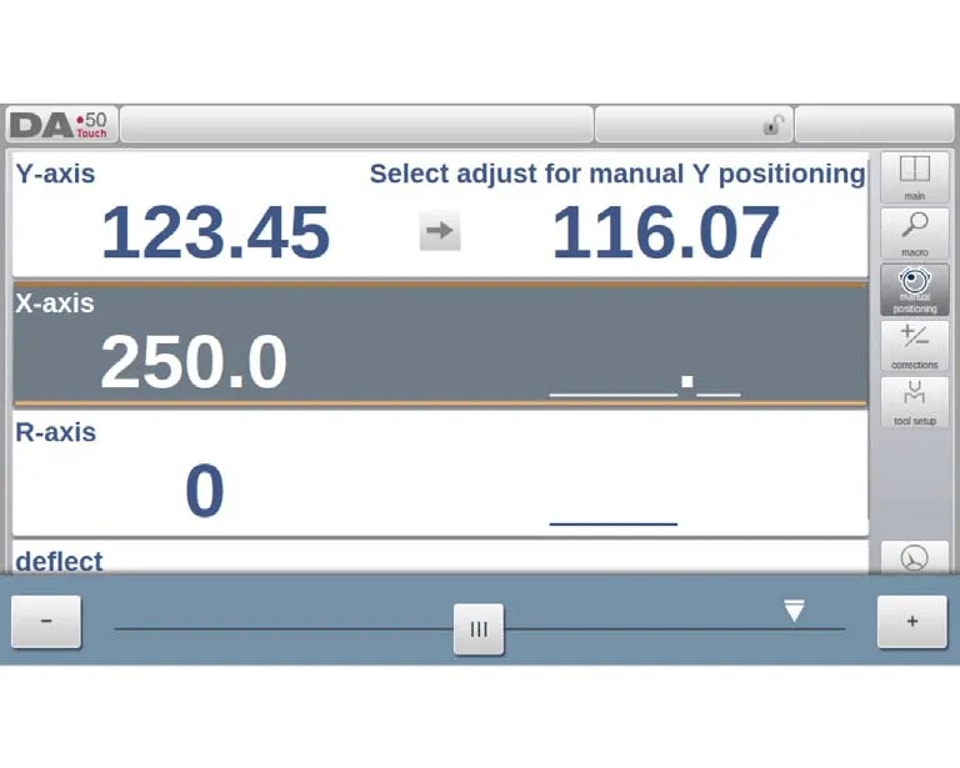

يقدم DELEM DA-53T واجهة بديهية لوضع المحاور بدقة في كل من الوضعين اليدوي والتلقائي. يوجد منزلق تحكم في السرعة في أسفل الشاشة، مما يسمح للمشغلين بضبط سرعة حركة المحور في الوقت الفعلي؛ يتوقف المحور عن الحركة فورًا عند تحرير المنزلق. توجد أزرار ضبط الدقة في كلا طرفي المنزلق لتحسين دقة وضع المحور، ويوفر جهاز التنبيه الصوتي ملاحظات فورية أثناء حركة المحور، مما يعزز وعي المشغل بالحالة ويضمن وضعًا دقيقًا.

توافق البرمجيات المتعدد الاستخدامات

تم تصميم نظام تشغيل DELEM DA-53T لتكون متوافقًا بسلاسة مع مجموعة واسعة من حلول البرامج الخارجية، مما يوفر مرونة تحكم محسّنة وقابلية للتوسع. تزيد هذه التوافقية عبر البرامج من كفاءة تشغيل النظام وتدعم التكامل المخصص مع أنظمة الإنتاج الحالية.

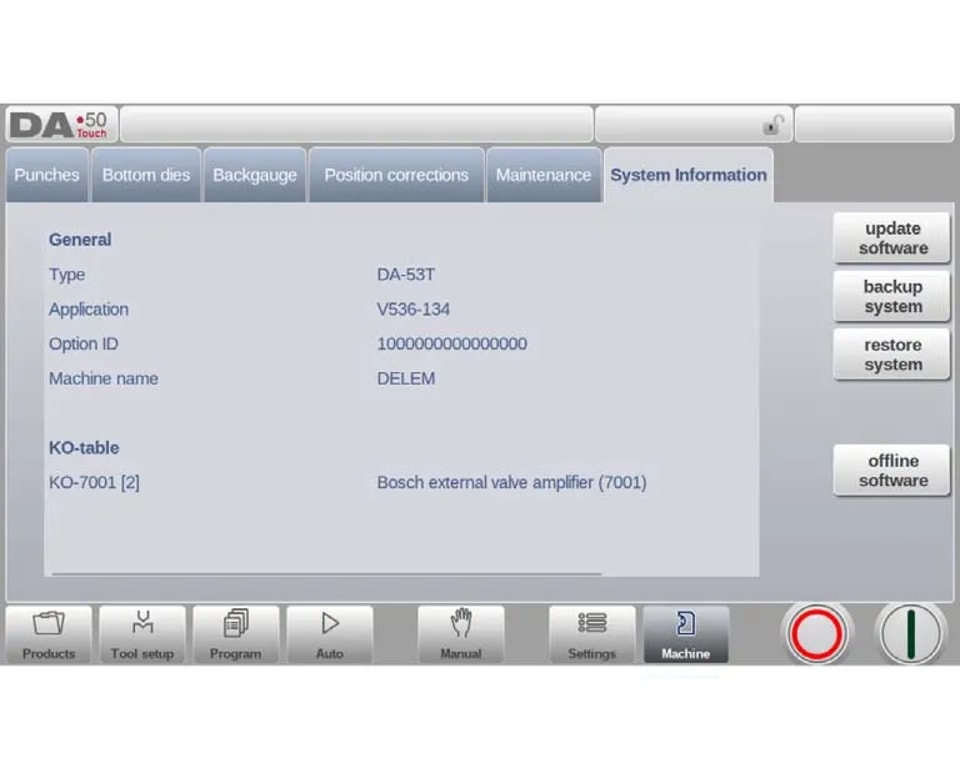

يتم عرض الإصدار الحالي للبرنامج لنظام التحكم في علامة تبويب معلومات النظام في وضع إعدادات نظام الجهاز، بتنسيق رقم إصدار واضح (مثل: V 1.2.3) يتبع هذه الاتفاقيات:

• V: اختصار لكلمة 'Version'

• الرقم الأول (1): رقم الإصدار الرئيسي، يتم تحديثه عند إضافة ميزات أساسية جديدة قد تغير سير العمل التشغيلي العادي

• الرقم الثاني (2): رقم الإصدار الثانوي، يتم تحديثه عند إضافة ميزات مساعدة جديدة أو تحسينات دون تغيير سير العمل التشغيلي الحالي

• الرقم الثالث (3): رقم إصدار التحديث، يُستخدم لإصلاح الأخطاء والتصحيحات البسيطة للإصدار الحالي من البرنامج

الأسئلة المتكررة (FAQ)

كيفية التنقل في واجهة تشغيل DELEM DA-53T بشكل فعال؟

تم تصميم واجهة DELEM DA-53T لتكون سهلة الاستخدام بشكل بديهي. تحتوي لوحة التنقل الثابتة على الشاشة الرئيسية على أزرار كبيرة تعتمد على الأيقونات للتبديل بنقرة واحدة بين جميع الوضعيات الرئيسية. يعد التعرف على لوحة العنوان ولوحة المعلومات ولوحة الأوامر أمرًا أساسيًا، حيث توفر تحديثات حالة الماكينة في الوقت الفعلي وجميع خيارات التحكم التشغيلي الأساسية.

كيفية الحفاظ على نظام تشغيل DELEM DA-53T في حالة مثالية؟

يعد الصيانة المنتظمة أمرًا بالغ الأهمية لتحقيق أداء متسق. تحقق بشكل متكرر من مؤشرات الماكينة في الوقت الفعلي في لوحة العنوان، وقم بإجراء فحوصات روتينية وفقًا لإرشادات الصيانة الخاصة بالنظام. استفد بالكامل من وظائف النسخ الاحتياطي / الاستعادة المضمنة لحماية بيانات الإنتاج الحرجة، وحافظ على تحديث برنامج النظام لأحدث إصدار. ستظهر لوحة العنوان إشارات بصرية واضحة عندما يتطلب النظام صيانة أو اهتمامًا، مما يضمن التدخل في الوقت المناسب.

الخلاصة

باختصار، تم تصميم نظام التشغيل DELEM DA-53T بنهج يركز على المستخدم، حيث يتميز بواجهة بديهية، ووظيفة برمجة دقيقة متقدمة، وإعدادات قابلة للتخصيص بمرونة تتكيف مع احتياجات الإنتاج المتنوعة. وتشمل أبرز ميزاته شاشة رئيسية منظمة جيدًا، وتنقل سلس بنقرة واحدة، وإعدادات قابلة للتعديل بالكامل لكل من تشغيل الماكينة وتفضيلات المستخدم. كل هذه الميزات تمكن المشغلين من إدارة وتنفيذ مهام تشغيل المعادن بأقصى قدر من الدقة والكفاءة، مما يبسط سير عمل الإنتاج ويقلل من الأخطاء التشغيلية.

لتحقيق الإمكانات الكاملة لنظام التشغيل DELEM DA-53T، من الضروري الإلمام التام بجميع ميزاته وفهم كيفية الاستفادة منها لتحسين كفاءة الإنتاج والإنتاجية. إذا كان لديك أي أسئلة أو تحتاج إلى مزيد من المساعدة الفنية، يرجى الاتصال بفريق الدعم الخاص بنا في أي وقت. بالإضافة إلى ذلك، يمكنك الوصول إلى وثائق فنية أكثر تفصيلاً وموارد تعليمية على موقعنا الرسمي لتعزيز مهاراتك وكفاءتك التشغيلية مع نظام DELEM DA-53T.
