نقاط رئيسية للتوصيلات الكهربائية في ماكينة ثني الأنابيب: التوصيلات الخاطئة قد تؤدي إلى إنذارات في أحسن الأحوال، وفشل الماكينة في أسوأها.

قد تبدو التوصيلات الكهربائية مجرد توصيل الأسلاك وشد البراغي، لكن التوصيلات الخاطئة لبعض الأسلاك في ماكينة ثني الأنابيب قد تجعلها لا تعمل أو تتعطل. انتبه جيدًا للنقاط التالية عند إجراء التوصيلات.

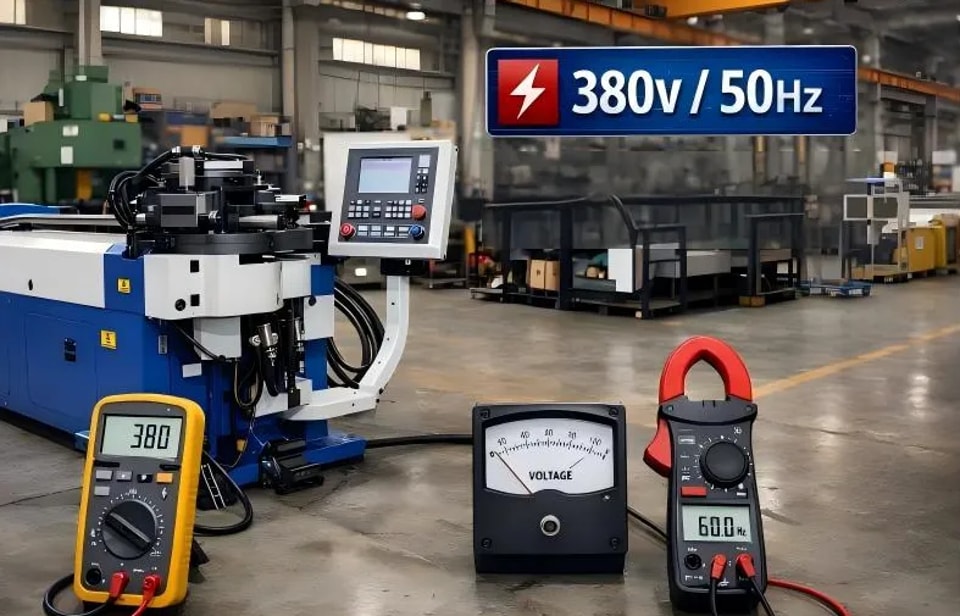

1. مصدر الطاقة الرئيسي: تسلسل الأطوار الخاطئ يسبب عكس اتجاه المضخة

تستخدم معظم المحركات الرئيسية لماكينات ثني الأنابيب ثلاثية الطور بجهد 380 فولت. وعكس تسلسل الأطوار يؤدي إلى عكس اتجاه مضخة الزيت—فلا يمكن ضخ الزيت، ولا يستطيع النظام بناء الضغط. والأخطر من ذلك أنه في بعض الطرازات قد يسقط ذراع الثني بفعل الجاذبية، مما يشكل خطرًا كبيرًا للإصابة.

الإجراء الصحيح: بعد توصيل الأسلاك، شغّل المحرك لفترة قصيرة للتحقق مما إذا كان اتجاه الدوران يطابق السهم الموجود على مضخة الزيت. واستخدام جهاز قياس تسلسل الأطوار أكثر أمانًا. كما يجب إضافة مفتاح رئيسي وفيوز أو قاطع دائرة إلى خط التغذية الداخل.

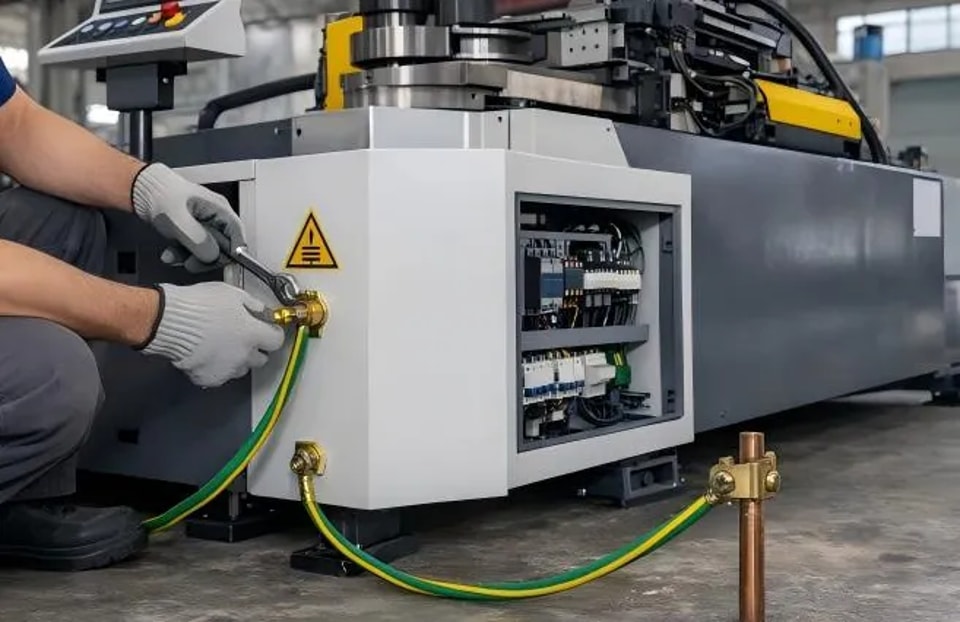

2. المحرك والسائق: التأريض المحكم ضروري

لا يمكن الاستغناء عن أسلاك التأريض الخاصة بالمحرك المؤازر ومحول التردد. فضعف التأريض يسبب تداخلًا مع إشارة المشفر، مما يؤدي إلى تذبذب الزوايا. ويجب تمرير خطوط طاقة المحرك وخطوط تغذية راجع المشفر في مسارات كابلات منفصلة، لا تُجمع معًا، وإلا ستتداخل التيارات العالية مع الإشارات الضعيفة.

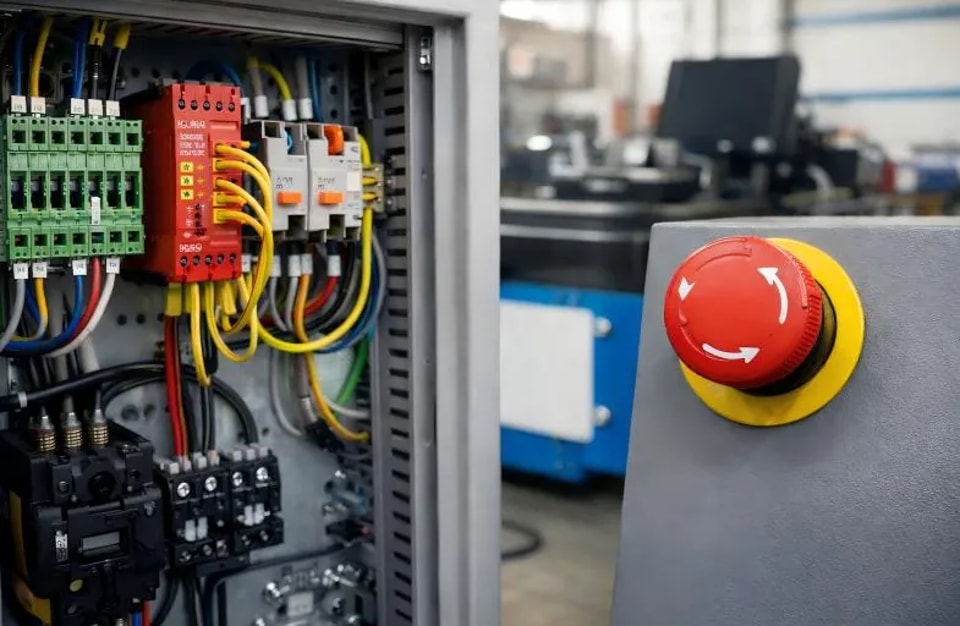

3. دائرة الإيقاف الطارئ: صِل جميع أزرار الإيقاف الطارئ على التوالي

تحتوي ماكينات ثني الأنابيب على عدة أزرار إيقاف طارئ (لوحة التشغيل، صندوق التحكم المحمول، باب خزانة التحكم). ويجب توصيلها على التوالي إلى مدخل الأمان في PLC أو إلى دائرة تحكم الكونتاكتور. بعد التوصيل، اختبر كل عنصر على حدة: عند اختبار أي عنصر، يجب قطع الطاقة عن جميع الأجزاء المتحركة وإيقافها فورًا.

4. الحساسات ومفاتيح الحد: التمييز بين المفاتيح المفتوحة عادة والمغلقة عادة

إذا تم توصيل مفاتيح القرب أو مفاتيح الحد بشكل غير صحيح (مفتوح عادة أو مغلق عادة)، فلن يستقبل PLC إشارة، وستكون الماكينة إما غير قادرة على الحركة أو ستتجاوز الحد وتصطدم. بعد التوصيل الصحيح، راقب إشارات الإدخال/الإخراج في الوضع اليدوي للتأكد من تغيّر الحالة عند التفعيل.

5. مصدر طاقة 24 فولت: سعة كافية، وقطبية صحيحة

يستخدم كل من PLC والحساسات والشاشة اللمسية طاقة تيار مستمر 24 فولت. ويجب أن تكون سعة مزود الطاقة التحويلي أكبر من إجمالي سعات الأحمال كلها (مع ترك هامش 30%). إن عكس قطبيتي 24 فولت الموجب والسالب سيحرق لوحة الدائرة—تحقق باستخدام جهاز قياس متعدد بعد التوصيل وقبل التشغيل. وعند مشاركة عدة حساسات لمصدر طاقة واحد، يجب توصيل القطبين الموجب والسالب على التوازي، لا على التوالي.

6. كابل المشفر: تأريض طرف واحد فقط لطبقة التدريع

يجب أن يستخدم كابل إشارة مشفر الزاوية كابلًا مجدول الأزواج ومُدرعًا. ويجب تأريض طبقة التدريع من طرف واحد فقط (PLC أو الدرايفر)، مع إبقاء الطرف الآخر عائمًا. أما تأريض كلا طرفي طبقة التدريع فسيُنشئ حلقات تأريض، مما يسبب تداخلًا.

7. كابل الاتصال: مطابقة مقاومات الإنهاء

إذا كانت ماكينة ثني الأنابيب تستخدم اتصال ناقل بيانات (مثل Profinet وEtherCAT)، فيجب أن يطابق كابل الاتصال المواصفات القياسية، كما يجب توصيل مقاومات إنهاء عند طرفي الناقل (أو مقاومات إنهاء مفعلة برمجيًا). وإلا فسيحدث انعكاس للإشارة، وستفقد حزم البيانات، وسينقطع اتصال المعدات بشكل متقطع.

8. تمديدات خزانة الكهرباء: فصل كابلات الجهد العالي والمنخفض، مع وضوح أرقام الأسلاك

يجب مد كابلات الجهد العالي 220 فولت/380 فولت وكابلات الإشارة منخفضة الجهد 24 فولت في مسارات كابلات منفصلة، مع مسافة لا تقل عن 10 سم لتجنب التداخل الكهرومغناطيسي. كما يجب تزويد كل كابل بترقيم أسلاك عند الطرفين، ويجب وسم كتل التوصيل—وسيقدّر من يراجع التوصيلات لاحقًا ذلك.

9. حماية المحرك من السخونة الزائدة: يجب ضبط المرحل الحراري بدقة.

يجب ضبط تيار المرحل الحراري عند 1.05 إلى 1.1 مرة من التيار المقنن للمحرك. فرفع الضبط كثيرًا سيمنع المحرك من الفصل حتى لو احترق؛ وخفضه كثيرًا سيؤدي إلى أعطال متكررة.

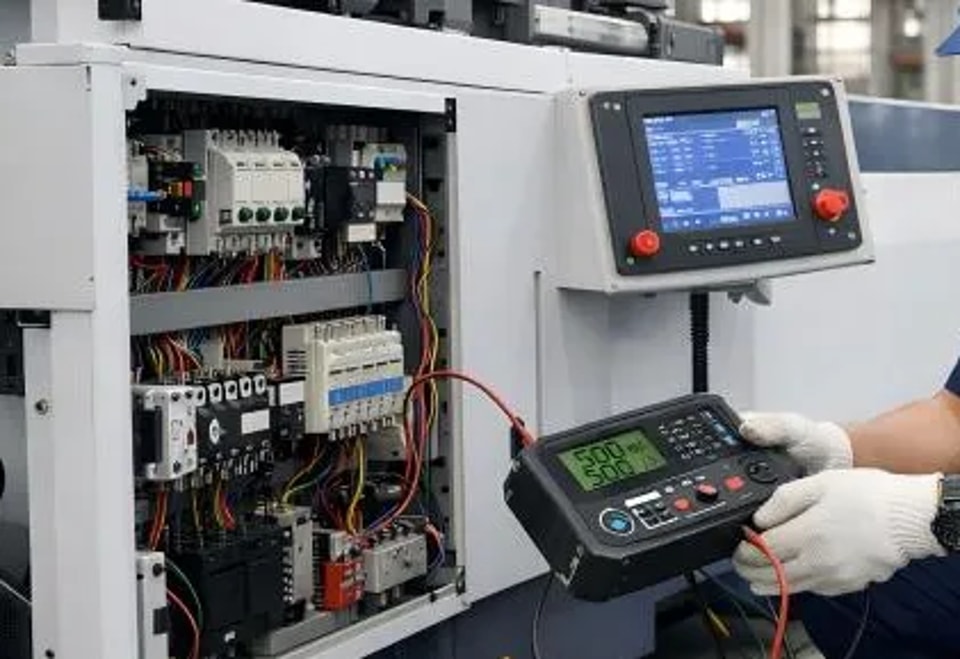

10. فحص ما قبل الاختبار: ثلاثة تأكيدات

تأكد من توصيل جميع أسلاك التأريض.

تأكد من أن جهد الثلاثي الطور ضمن النطاق الطبيعي.

تأكد من أن دائرة الإيقاف الطارئ تعمل بشكل صحيح.

جوهر التوصيلات الكهربائية ليس «مجرد القدرة على توصيل الكهرباء»، بل «السلامة، ومقاومة التداخل، وسهولة الصيانة». إن اتباع مخططات التوصيل أمر أساسي، لكن فهم المبادئ الكامنة وراءها ضروري لتجنب الأخطاء.
