إن ضبط أدوات نظام التحكم DELEM DA-66S بدقة واتباع الخطوات القياسية هو المفتاح لرفع كفاءة التشغيل ودقة التشغيل الآلي لمكابس الثني. سواء كنت تقوم بتحديث إعداد أدوات قائم أو إنشاء إعداد جديد كليًا، يجب تنفيذ كل خطوة في عملية الإعداد بعناية لضمان أفضل نتائج للإنتاج.

تكمن جوهرية إعداد الأدوات في البرمجة الدقيقة للكمّات والقوالب وجميع المحولات المطلوبة للآلة. ومن خلال الوصول إلى مكتبة المنتجات واختيار مخطط إعداد الأدوات المناسب، يمكنك تحقيق إعداد عالي الدقة لهذه المكونات الأساسية. سيرشدك هذا الدليل عبر جميع الخطوات الأساسية لإعداد أدوات DELEM DA-66S، بما يبسّط سير عمل الإعداد ويرفع الكفاءة التشغيلية العامة لمكبس الثني.

مقدمة

يُعد DELEM DA-66S نظام تحكم رقمي متقدمًا يُستخدم على نطاق واسع في التصنيع الحديث، ولا سيما في صناعة تشغيل المعادن. ويشكّل ضبط الأدوات بدقة الضمان الأساسي لتمكين مكبس الثني من تحقيق ثني عالي الدقة وأداء مستقر. فالإعداد غير الصحيح لا يؤثر فقط في دقة تشغيل القطع، بل قد يقلل أيضًا من كفاءة الإنتاج، بل ويسبب تآكلًا غير ضروري للآلة والأدوات. لذا فإن إتقان خطوات الإعداد العلمية أمرٌ أساسي لكل مشغّل.

1 الوصول إلى واجهة إعداد الأدوات في DELEM DA-66S

لتعديل إعداد الأدوات لمنتج محدد أو تغييره، ابحث أولًا عن المنتج المطابق وحدده من مكتبة المنتجات في النظام، ثم ادخل إلى وحدة إعداد الأدوات لبدء أعمال الإعداد اللاحقة. وهذه هي الخطوة الأولى للدخول إلى واجهة إعداد الأدوات الاحترافية، وهي الأساس لجميع العمليات التالية.

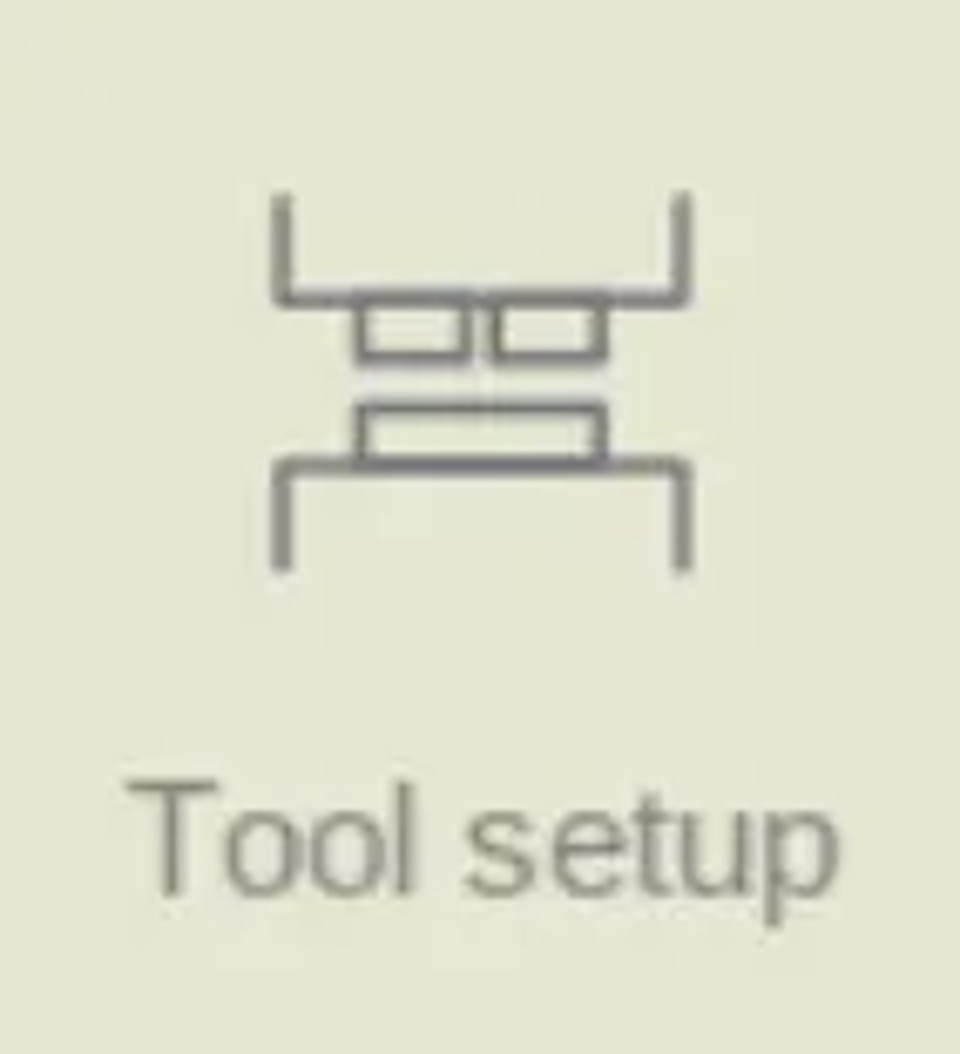

2 تفعيل وظيفة إعداد الأدوات

يُعد تفعيل وظيفة إعداد الأدوات شرطًا أساسيًا لتنفيذ ضبط الأدوات على DELEM DA-66S. وبعد التفعيل، ستعرض واجهة النظام تخطيطًا بصريًا مفصلًا لإعداد الأدوات الحالي في الآلة، وهو أمر لا غنى عنه لبرمجة الموضع الدقيق للكمّات والقوالب والمحولات وغيرها من الأدوات.

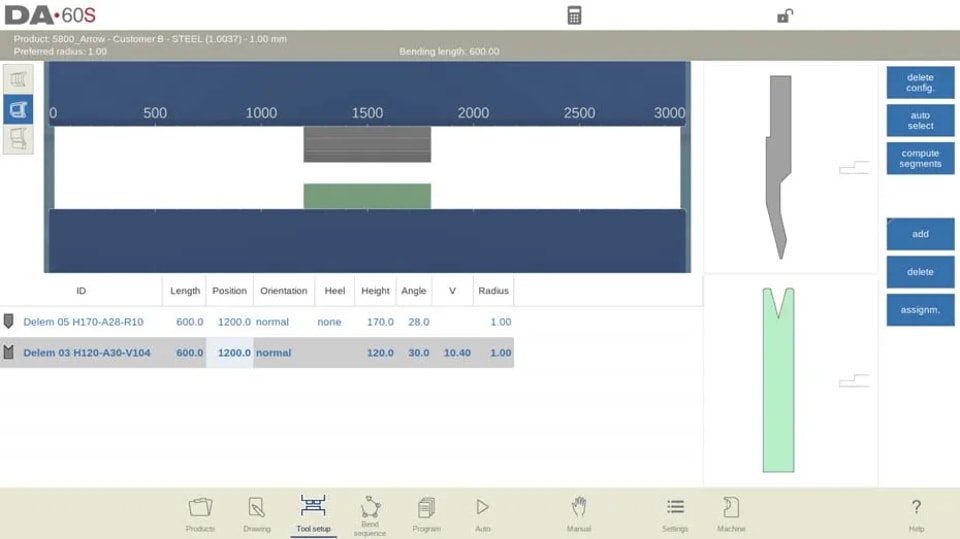

بعد تمكين وظيفة إعداد الأدوات، يعرض النصف العلوي من الشاشة منظرًا أماميًا لإعداد الآلة الحالي، بينما يعرض النصف السفلي البيانات التفصيلية لجميع الأدوات المُعدّة. ومن خلال هذه الواجهة المتكاملة يمكن للمشغلين برمجة مواضع الأدوات المختلفة على مكبس الثني.

يعرض المنظر الأمامي للآلة العناصر الهيكلية الأساسية من الأعلى إلى الأسفل بالترتيب التالي: عارضة الضغط، محول القالب العلوي (إذا كان مبرمجًا مسبقًا)، القالب العلوي، القالب السفلي، محول القالب السفلي (إذا كان مبرمجًا مسبقًا)، وطاولة العمل. وتكون هذه الأجزاء مُحددة مسبقًا في وضع Machine في النظام، ولا تحتاج عادةً إلى تعديل أثناء الإعداد اليومي. أما ما إذا كان يمكن برمجة محول وإضافته ضمن الإعداد، فيعتمد على إعدادات معلمة المحولات في وضع Machine نفسه.

3 اختيار الأدوات الجديدة وإضافتها

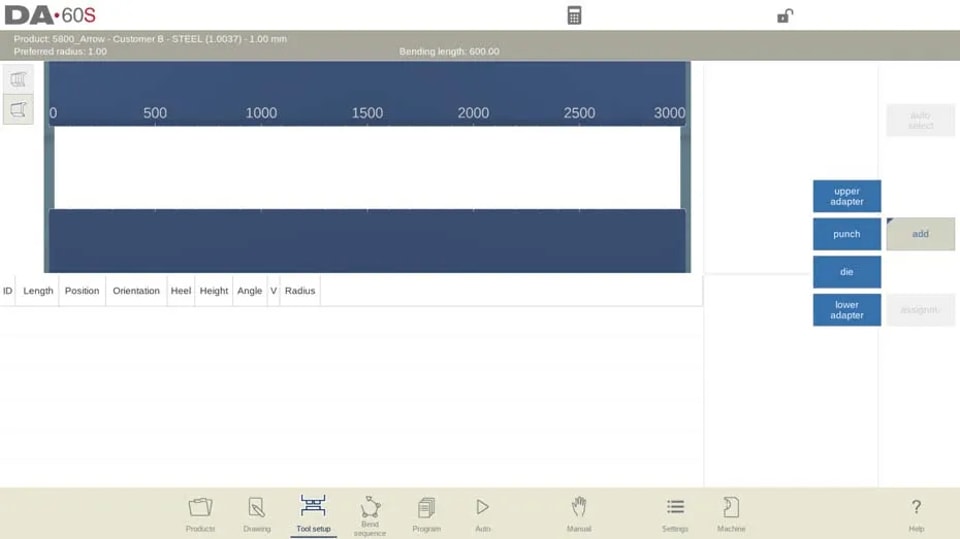

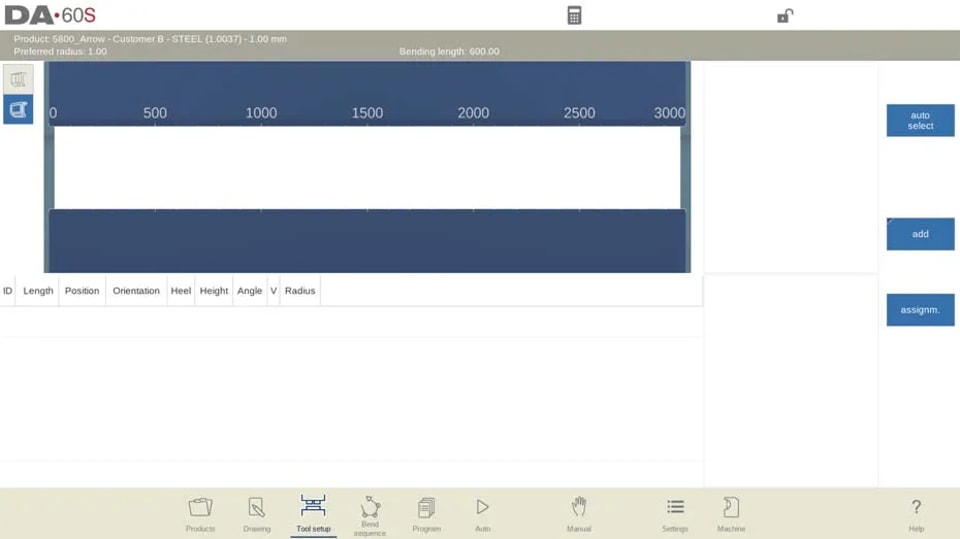

عند إنشاء مخطط جديد لإعداد الأدوات، تكون منطقة تركيب الأدوات في الآلة فارغة افتراضيًا. ويحتاج المشغلون إلى إضافة الأدوات المطلوبة يدويًا، والتي قد تكون قوالب علوية أو سفلية أو محولات (إذا كانت وظيفة المحول مفعلة في النظام). وبعد إضافة الأداة، ستوضع في الآلة بأقصى طول متاح افتراضيًا، ثم يمكن للمشغّل بعد ذلك تعديل معرّف الأداة عبر عرض القائمة لتحقيق مطابقة دقيقة للأدوات وإدارتها.

تسلسل العملية المحدد كما يلي:

1. بعد الدخول إلى وضع إعداد الأدوات الجديد، تأكد من أن فتحة الأدوات في الآلة في حالة فارغة؛

2. انقر زر "إضافة" لاختيار نوع الأداة المراد إضافتها (قالب علوي، قالب سفلي أو محول مفعّل)؛

3. بعد اختيار أداة (مثل القالب العلوي)، سيضعها النظام تلقائيًا في الموضع المحدد من الآلة بأقصى طول متاح؛

4. حدد معرّف القالب العلوي على الواجهة ثم انقر عرض القائمة لتعديل المعرّف الفريد للأداة من أجل التعرف عليها وإدارتها لاحقًا.

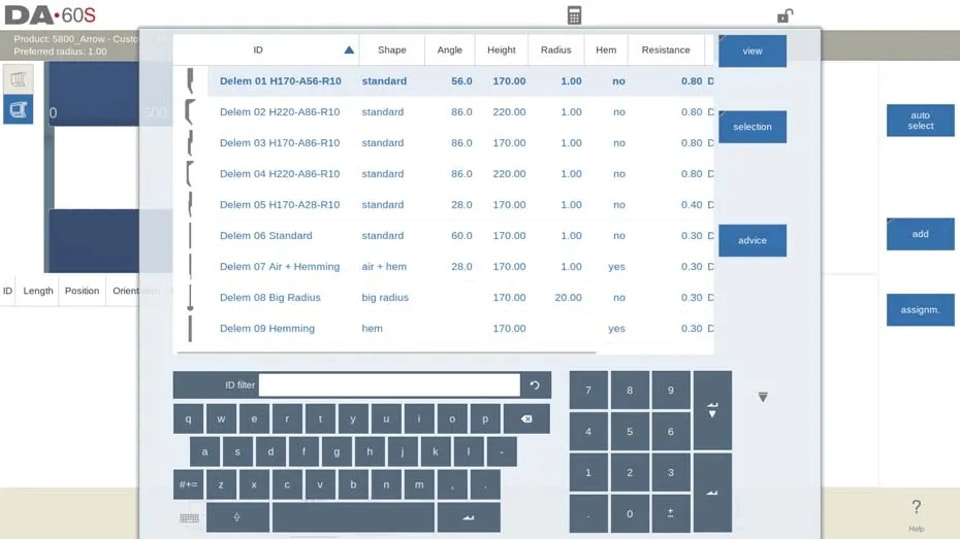

النظام مزود بوظيفة ذكية لتصفية معرّف الأداة: عند إدخال جزء فقط من معرّف الأداة، يقوم نظام التحكم تلقائيًا بمطابقة وعرض قائمة بالأدوات التي تحتوي على الأحرف المدخلة، مما يسرّع كثيرًا عملية اختيار الأداة.

سيؤدي النقر على زر "الاقتراح" في الواجهة إلى قيام النظام بفرز وعرض عدد محدود من الأدوات المناسبة من مكتبة الأدوات الكاملة وفقًا لمعايير محددة، مما يساعد المشغلين على تحديد الخيارات المثلى بسرعة. ومعايير الفرز هي كما يلي:

• مطابقة نصف قطر المنتج: يجب أن تجعل الأداة المختارة نصف قطر المنتج المُشغَّل قريبًا من نصف القطر المفضل المحدد مسبقًا، ويجب أن يكون نصف القطر الفعلي الناتج ضمن نطاق ±50% من نصف القطر المفضل؛

• مطابقة قوة الثني: يجب ألا تتجاوز قوة الثني المطلوبة للتشغيل قدرة التحمل للأداة المختارة؛

• تكيّف زاوية الأداة: يجب أن تكون زاوية الأداة المختارة أقل من أو تساوي الزاوية المطلوبة للمنتج المراد تشغيله؛

• مطابقة طريقة الثني: على سبيل المثال، تُوصى تلقائيًا أدوات الثني الحدي عندما يتطلب المنتج عمليات ثني الحدي.

سيؤدي النقر على زر "إظهار الكل" إلى إلغاء الفرز وعرض القائمة الكاملة لجميع الأدوات في المكتبة ليختار منها المشغلون.

3.1 التحديد المسبق لقالب Multi-V

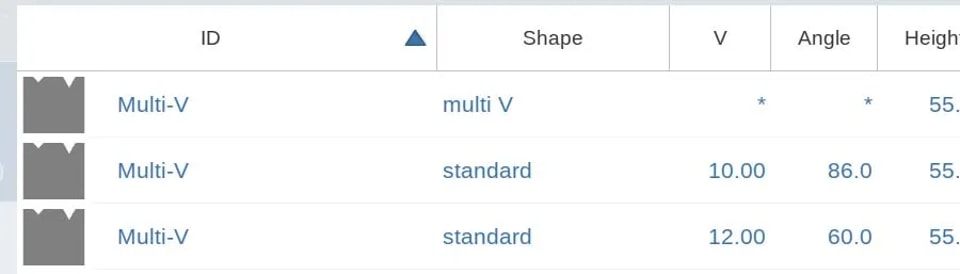

بالنسبة إلى قالب Multi-V (قالب يحتوي على أكثر من فتحة V أو U واحدة)، يمكن للمشغلين إما اختيار فتحة V/U محددة أو اختيار قالب Multi-V بالكامل (المميز بـ V = *). وإذا تم اختيار فتحة محددة، فسيستخدم النظام هذه الفتحة في حساب كامل تسلسل الثني؛ أما إذا تم اختيار قالب Multi-V بالكامل، فسيختار نظام التحكم تلقائيًا الفتحة التي تجعل نصف قطر المنتج أقرب ما يكون إلى القيمة المبرمجة مسبقًا.

إذا اختار النظام فتحة V/U أخرى أثناء حساب تسلسل الثني، فسيُطبَّق هذا الاختيار الجديد على جميع عمليات الثني اللاحقة التي لم تُدرج بعد في التسلسل الأصلي.

3.2 اختيار قالب Vario-V وضبط المعلمات

تتوافق عملية الاختيار الأولية لقالب Vario-V (قالب ذو فتحة V/U قابلة للضبط) على DELEM DA-66S مع عملية اختيار القوالب العادية. وبعد اختيار قالب Vario-V، لا تكون قيمة V مضبوطة افتراضيًا. ويمكن للمشغلين المتابعة مباشرةً لإنشاء تسلسل الثني، وسيختار النظام تلقائيًا أنسب قيمة V بناءً على مواضع الضبط المتاحة لقالب Vario-V.

إذا حدّد المشغل مسبقًا قيمة V معينة، فسيستخدم النظام هذه القيمة في جميع حسابات الثني اللاحقة. وبالنسبة إلى قوالب Vario-V ذات مواضع الضبط المتدرجة، لا يمكن اختيار سوى القيم الثابتة المحددة مسبقًا؛ وإذا أُدخلت قيمة V غير محددة مسبقًا، فسيعتمد النظام تلقائيًا أقرب قيمة ثابتة متاحة.

في وضع Bend Sequence، يمكن للمشغلين تعديل فتحة V في قوالب Multi-V أو قيمة V في قوالب Vario-V من خلال وظيفتي Modify أو Shift Die في الواجهة. كما توفر وظيفة Die positioning في وضع Program القدرة نفسها على ضبط المعلمات.

تعيين موضع الأداة ومعلمات الطول

1 برمجة طول الأدوات وموضع تركيبها

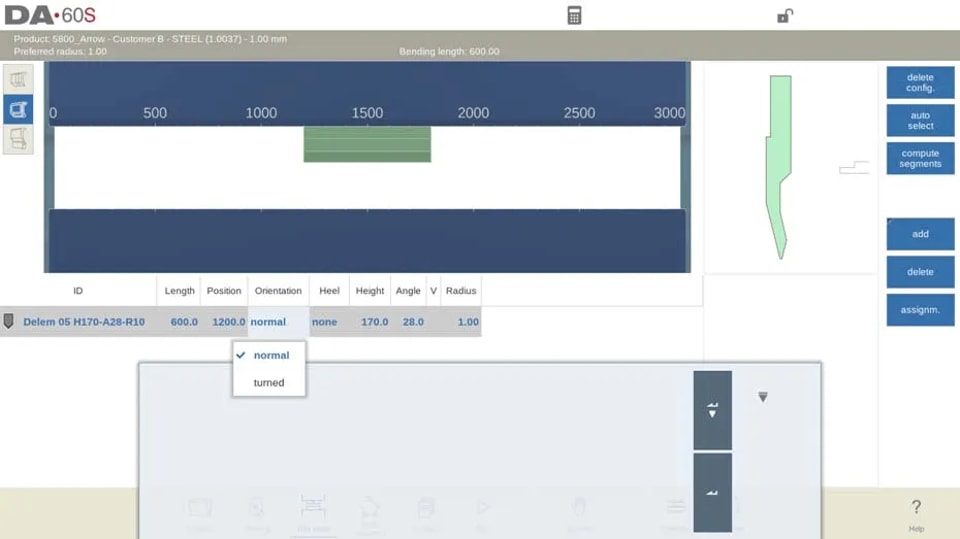

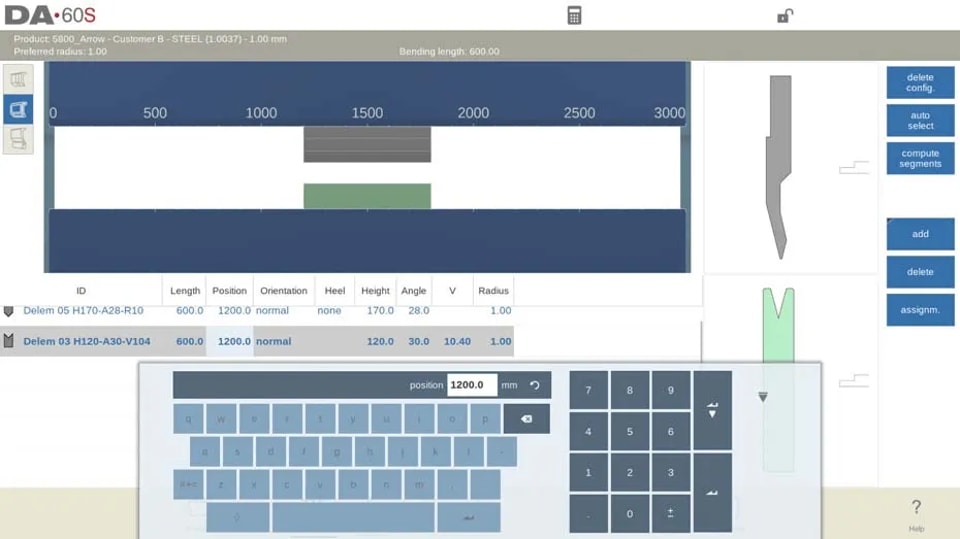

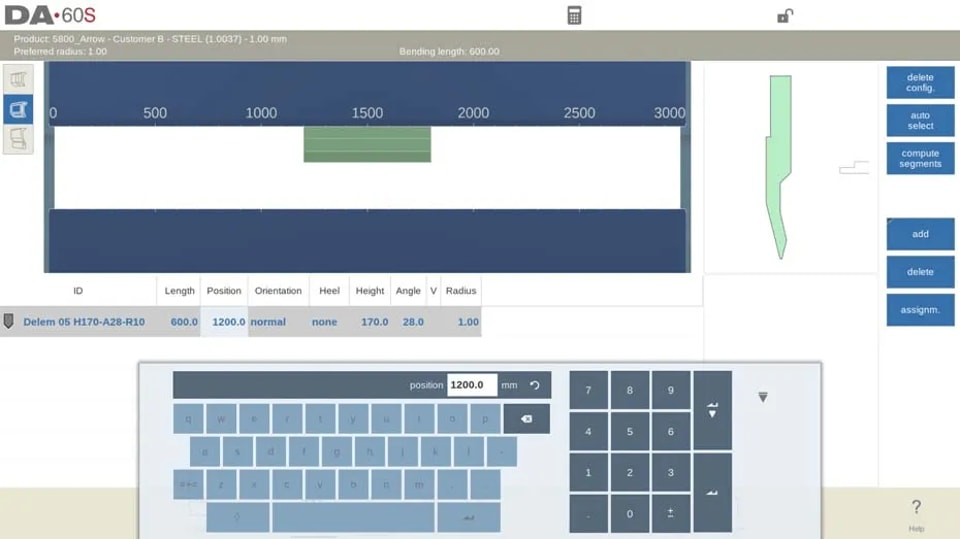

إن ضبط طول الأدوات وموضعها على DELEM DA-66S أمر بسيط وبديهي. ويمكن للمشغلين إما اختيار الأداة المستهدفة وإدخال قيم رقمية جديدة للطول والموضع مباشرةً، أو سحب الأداة على الواجهة المرئية لإعادة تموضعها. وقد جرى تحسين وظيفة السحب في النظام بميزة ضبط السرعة: فكلما زادت مسافة السحب إلى الأسفل، تباطأت سرعة حركة الأداة، مما يتيح تموضعًا فائق الدقة للأدوات ويحسن دقة الإعداد بشكل كبير.

تُعد وظيفة الالتقاط Feature snap من أبرز الوظائف الأساسية لتحقيق محاذاة دقيقة للأدوات في إعداد أدوات DELEM DA-66S. وعند سحب الأدوات أو محطات الأدوات على الواجهة، تقوم وظيفة الالتقاط تلقائيًا بمحاذاة الهدف مع مركز الآلة رأسيًا أو أفقيًا. وعندما تُحرَّك الأداة إلى منطقة الالتقاط، سيظهر خط إرشادي أحمر على الشاشة، ما يشير إلى موضع الإفلات الأمثل للمحاذاة الدقيقة — وهذه الميزة هي المفتاح لضمان دقة تموضع الأدوات واستقرار عمليات التشغيل اللاحقة.

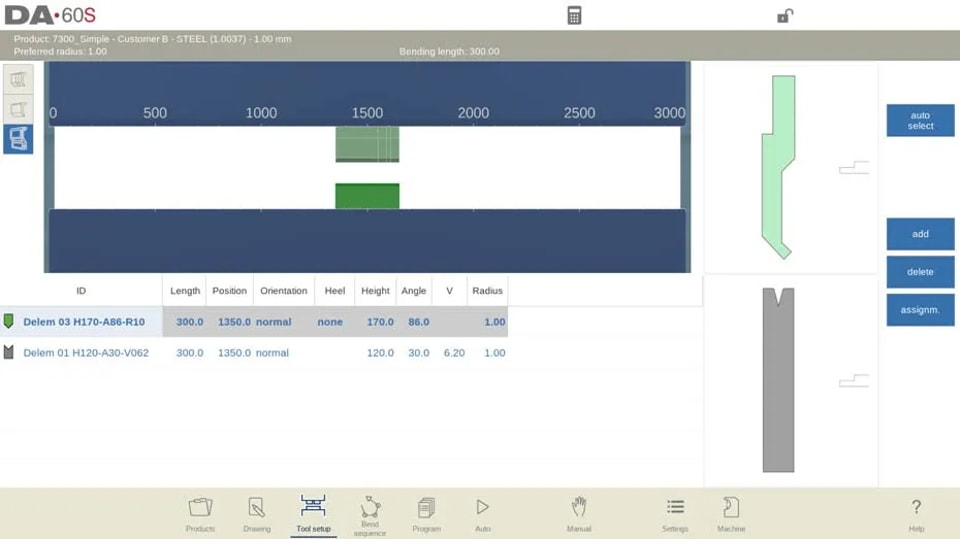

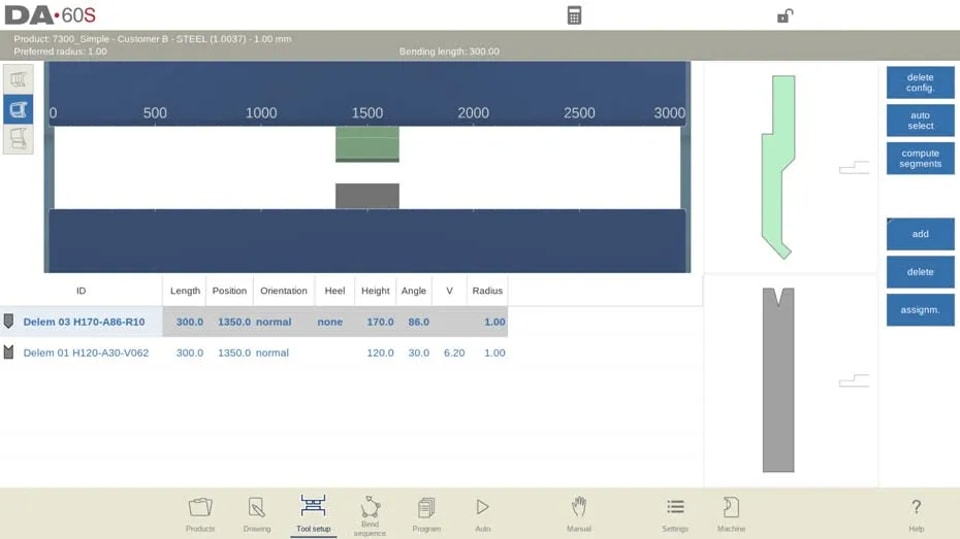

إضافة إلى ذلك، يتمتع نظام DELEM DA-66S بوظيفة مطابقة ذكية: فبعد وضع القالب العلوي، يقوم النظام تلقائيًا بوضع قالب سفلي تحته مباشرةً، كما يتم مطابقة طول وموضع القالب السفلي بالكامل مع القالب العلوي. وعلى هذا الأساس، يمكن للمشغلين تنفيذ تخصيصات فردية وفقًا لاحتياجات الإنتاج، مثل إضافة أو حذف القوالب العلوية والسفلية، أو تحريك مواضع الأدوات، أو تعديل أطوال الأدوات، أو تغيير زوايا اتجاه الأدوات، أو تعديل أنواع الكعب. وتتيح هذه الوظائف المرنة للتعديل تكييف إعداد الأدوات مع مجموعة متنوعة من متطلبات الإنتاج والتشغيل المعقدة.

أزرار التشغيل الرئيسية لهذه الخطوة:

• Delete config: مسح مخطط إعداد الأدوات الحالي بالكامل والبدء بإعداد جديد من الصفر؛

• إضافة: أضف أداة جديدة إلى التهيئة الحالية، ثم انقر لتحديد نوع الأداة (المحوّل العلوي (إذا كان مفعّلًا)، القالب العلوي، القالب السفلي، المحوّل السفلي (إذا كان مفعّلًا))؛

• حذف: أزل الأداة الواحدة المحددة حاليًا من التهيئة.

2 الاستفادة القصوى من ميزة الاختيار التلقائي

تتوفر وظيفة «الاختيار التلقائي» في الواجهة الأساسية لتهيئة الأدوات، وهي مصممة لمساعدة المشغّلين على اختيار أنسب توليفة من القالب العلوي والقالب السفلي بسرعة، بناءً على الحد الأقصى لحجم خط الثني للمنتج في عملية الثني المبرمجة مسبقًا.

يقوم النظام تلقائيًا باسترجاع ومطابقة مجموعة الأدوات المثلى من مكتبة الأدوات لعملية ثني واحدة، بهدف تحقيق أنسب نصف قطر للمنتج. ويجدر التنبيه إلى أن هذه الوظيفة تطابق الأدوات لخطوة ثني واحدة فقط، ولا تنشئ مخطط إعداد أدوات كاملًا لعملية الإنتاج بأكملها، لأن تسلسل الثني يُعد قيدًا أساسيًا للإعداد العام ويحتاج إلى أن يصاغ يدويًا من قبل المشغّلين. بعد تفعيل وظيفة الاختيار التلقائي، سيستبدل النظام تلقائيًا الإعداد الحالي للأدوات بالتوليفة المثلى المطابقة حديثًا.

إدارة الإعدادات المتقدمة وتقسيم الأدوات

1 إدارة تقسيم الأدوات

بالنسبة للأدوات المقسّمة، يمكن لنظام DELEM DA-66S حساب مخطط التقسيم الأمثل تلقائيًا بناءً على معلمات طول المقاطع المضبوطة مسبقًا، مما يضمن تكيّف مجموعة الأدوات المقسّمة بشكل مثالي مع القيود الهيكلية لمكبس الثني ويُحسّن كفاءة عملية الثني بفعالية.

إن دعم النظام لتهيئة الأدوات المقسّمة يوفّر مرونة ودقة كبيرتين للإنتاج: إذ يمكن للمشغّلين تجميع الأدوات بالحجم المطلوب عبر تقسيم معقول، وهو أمر عملي بشكل خاص عند مواجهة متطلبات أدوات متنوعة لقطع عمل مختلفة، كما يجعل تهيئة الأدوات أكثر استهدافًا وكفاءة.

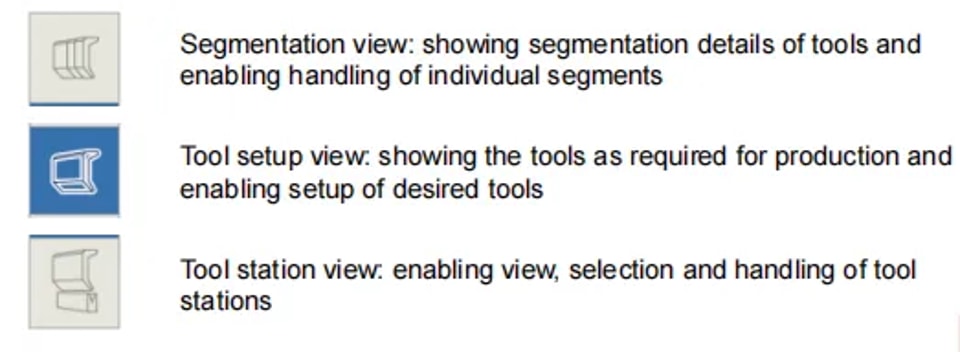

تأتي واجهة إعداد الأدوات في نظام DELEM DA-66S بثلاثة أوضاع عرض متميزة، يقدّم كل منها منظور تشغيل فريد لمساعدة المشغّلين في إعداد الأدوات وإدارة التقسيم. ويمكن التبديل بين هذه الأوضاع بالنقر على أزرار الاختيار في الجهة اليسرى من العرض الأمامي للماكينة، مما يجعل تشغيل الأدوات المقسّمة بسيطًا وبديهيًا.

1.1 العمليات الأساسية لتقسيم الأداة الفردية

• حساب تسلسل الثني: بعد إكمال إعداد الأدوات الأساسي، انتقل إلى وضع تسلسل الثني، وسيحسب النظام تلقائيًا أكثر تسلسل ثني كفاءةً للأدوات المهيأة، مما يبسط عملية الإنتاج بأكملها بدرجة كبيرة؛

• التقسيم اليدوي للأدوات: إذا كان طول الأداة الافتراضي لا يلبّي احتياجات المعالجة، يمكن للمشغّلين تقسيم الأدوات يدويًا لضبطها إلى الطول المطلوب بدقة، مما يزيد مرونة التهيئة أكثر؛

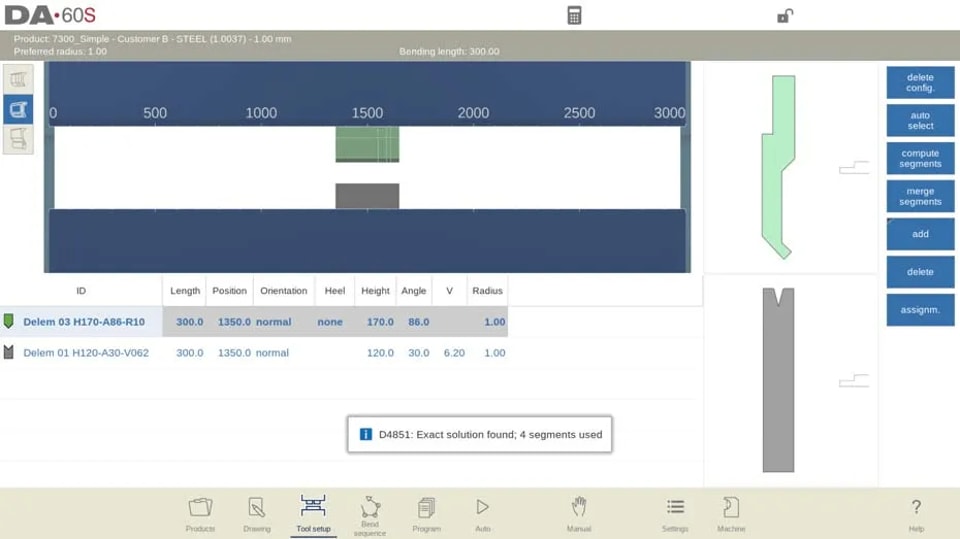

• الحساب التلقائي للتقسيم: يمكن لوظيفة تقسيم الأدوات المدمجة في النظام تحديد مخطط التقسيم الأمثل تلقائيًا وفقًا لمعلمات الإنتاج الفعلية. وتعتمد في الحساب على معلمات أساسية مثل «أقصى مسافة بين الأدوات» و«سماحية طول الأداة» الاختيارية، مما يجعل التقسيم أكثر علمية والتشغيل أكثر سهولة للمستخدم.

بالنسبة للمشغّلين الذين يحتاجون إلى تخصيص عميق لتقسيم الأدوات، يدعم DELEM DA-66S البرمجة المباشرة لمعلمات المقاطع في وضع الماكينة. في هذا الوضع، يمكن للمشغّلين تعديل معلمات المقاطع للقوالب العلوية والسفلية في مكتبة الأدوات، بحيث تفي تهيئة الأدوات تمامًا بالمتطلبات الدقيقة لعمليات الإنتاج الخاصة. ويُعد إتقان أسلوب برمجة المقاطع في مكتبة الأدوات المفتاحَ للاستفادة الكاملة من إمكانات وظيفة تهيئة الأدوات في DELEM DA-66S.

1.2 عرض الأدوات: إعداد معلمات التعيين

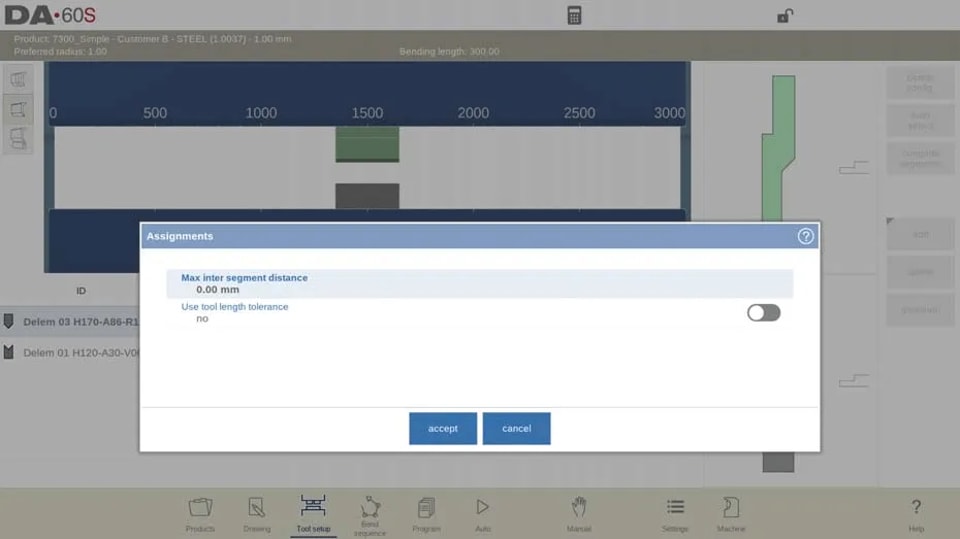

انقر على زر «التعيينات» في الواجهة لعرض وضبط المعلمات الأساسية المستخدمة في حساب التقسيم. وتشمل معلمات التعيين القابلة للتهيئة ما يلي:

• أقصى مسافة بين المقاطع: اضبط أكبر مسافة مسموح بها بين المقاطع المتجاورة للأداة؛

• استخدام سماحية طول الأداة: فعّل أو عطّل معلمة السماحية للتحكم في نطاق الانحراف المسموح به أثناء تقسيم الأداة.

1.3 عرض التقسيم: ضبط المقاطع وإدارتها

عند الانتقال إلى عرض التقسيم، ستعرض الواجهة تفاصيل مقاطع الأدوات في شكلين: رسومي وقائمة، وسيظهر فقط معلومات المقاطع الخاصة بالأداة المحددة حاليًا. ويمكن للمشغّلين سحب وتعديل موضع وحجم المقاطع الفردية على الواجهة الرسومية، بينما ستعرض القائمة بوضوح تكوين جميع مقاطع الأداة الحالية وتفاصيل معلماتها.

ويجدر التنبيه إلى أنه عند ضبط المقاطع في عرض التقسيم، لن يأخذ النظام في الاعتبار المخزون الفعلي للمقاطع في المستودع؛ ويمكن التحقق من توافق المخطط المعدّل مع المخزون الفعلي عبر إعادة تنفيذ حساب التقسيم. بالإضافة إلى ذلك، فإن تعديل طول الأداة أو نوعها سيؤدي إلى مسح مخطط التقسيم الحالي، ويحتاج المشغّل إلى إعادة إنشاء معلمات التقسيم.

1.4 إعداد معلمات المقاطع في مكتبة الأدوات

لتمكين النظام من استخدام وظيفة الأدوات المقسّمة وحساب مخطط التقسيم بناءً على المقاطع المتاحة فعليًا، يحتاج المشغّلون أولًا إلى استكمال إدخال معلومات مكتبة المقاطع. ويمكن تنفيذ هذه العملية في وحدة برمجة الأدوات، الموجودة في وضع الماكينة ضمن إعدادات خصائص أدوات القوالب العلوية والسفلية.

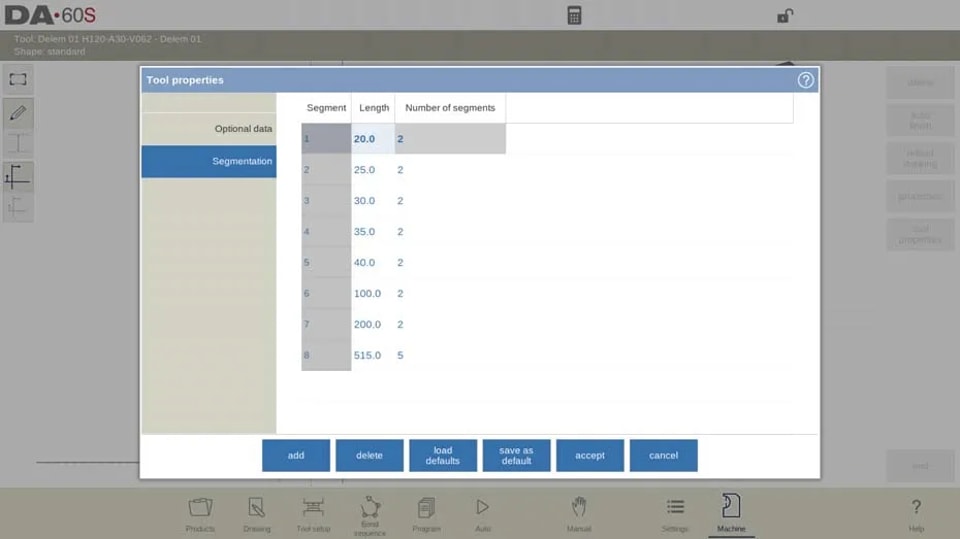

في إعدادات خصائص كل أداة، انتقل إلى تبويب «التقسيم»، حيث يمكن للمشغّلين برمجة وضبط طول المقطع، وشكل الكعب الاختياري، والكمية المتاحة من المقاطع للأداة، مما يضع الأساس للحساب التلقائي للتقسيم في النظام.

2 اختيار محطات الأدوات وإعادة تموضعها

يُعد إتقان استخدام عرض المحطة جزءًا أساسيًا من تهيئة الأدوات المتقدمة في DELEM DA-66S، ويُستخدم أساسًا للإدارة الشاملة لمحطات الأدوات، وتتمثل وظائفه الأساسية ونقاط تشغيله فيما يلي:

1. التظليل وإعادة التموضع: في عرض المحطة، تُعرض محطة الأدوات كاملة كوحدة قابلة للتظليل ليتمكن المشغّلون من تحديدها بسرعة. ويمكن تنفيذ إعادة تموضع محطة الأدوات بطريقتين: إما ببرمجة إحداثيات الموضع الجديد مباشرة، أو بسحب المحطة إلى الموضع المستهدف على الواجهة المرئية، مما يحسن مرونة إعداد الأدوات بشكل كبير؛

2. التعريف التلقائي لمحطات الأدوات: سيقوم النظام تلقائيًا بتحديد وتعريف محطة أدوات عند وجود منطقة تداخل بين القالب العلوي والقالب السفلي. ويمكن أن يكون هذا التداخل موضع محاذاة دقيقًا أو موضعًا مزاحًا قليلًا، وسيتم التعرف على كليهما كمحطة أدوات صالحة. حتى التهيئة الخاصة التي تتوافق فيها قوالب علوية اثنان مع قالب سفلي واحد يمكن تعريفها كمحطة أدوات، وهو أمر مفيد جدًا لمعالجة عمليات الثني ذات القيود المكانية؛

3. إدارة محطات الأدوات: في عرض المحطة، يمكن للمشغّلين نسخ محطة أدوات موجودة باستخدام زر «إضافة» أو حذف محطة غير ضرورية باستخدام زر «حذف». وتكمن أهم ميزة لهذا العرض في أنه يدير محطة الأدوات ككل فقط، ولا يغيّر المعلمات التفصيلية للأدوات الفردية داخل المحطة، مما يجعل تعديل الإعداد العام أكثر كفاءة دون التأثير على التهيئة الدقيقة لأداة واحدة.

الأسئلة الشائعة (FAQ)

س1: كيف يمكن تحقيق تهيئة أدوات فعّالة في تهيئة الأدوات DELEM DA-66S؟

ج1: لتحقيق أقصى كفاءة في إعداد الأدوات، انتقل أولًا إلى وضع تسلسل الثني ليحسب النظام أكثر تسلسل ثني كفاءةً لمهمة الإنتاج الفعلية، ثم استخدم وظيفة تقسيم الأدوات في النظام لضبط المقاطع وإنشاء طول الأداة الدقيق المطلوب للمعالجة. إن الجمع بين هاتين الوظيفتين يمكن أن يقلل وقت الإعداد بشكل كبير ويحسن كفاءة التهيئة.

س2: كيف يتم تعريف محطات الأدوات في تهيئة الأدوات DELEM DA-66S؟

ج2: في DELEM DA-66S، يقوم النظام بتعريف محطة الأدوات تلقائيًا عند وجود منطقة تداخل بين القالب العلوي والقالب السفلي. ويشمل هذا التعريف مواضع التداخل الدقيقة والمواضع المتزاحة، مما يمكنه من التكيّف بفعالية مع احتياجات المعالجة لعمليات الثني المعقدة وتهيئات الأدوات المتنوعة.

س3: هل يمكن تعديل المعلمات التفصيلية لأداة واحدة في عرض المحطة أثناء التهيئة؟

ج3: لا. يُستخدم عرض المحطة فقط للإدارة الشاملة لمحطات الأدوات، ويدعم عمليات مثل النسخ والحذف وإعادة التموضع للمحطات، لكنه لا يستطيع تعديل المعلمات التفصيلية للأدوات الفردية. يضمن هذا التصميم ألا يؤثر التعديل الشامل لمحطة الأدوات على التهيئة الدقيقة لأداة واحدة.

الخلاصة

تُعد تهيئة أدوات CNC الدقيقة في DELEM DA-66S الضمانَ الأساسي لتحقيق تشغيل عالي الدقة وعالي الكفاءة لمكبس الثني. إن الالتزام الصارم بخطوات التهيئة الأساسية المذكورة أعلاه يضمن أن تكون إعدادات الأدوات متكيفة تمامًا مع متطلبات المعالجة الخاصة بالمنتج، مما يحسن بفعالية دقة التشغيل وكفاءة إنتاج الماكينة. وفي الإنتاج اليومي، يحتاج المشغّلون إلى مراجعة وضبط معلمات تهيئة الأدوات بانتظام وفقًا لوضع المعالجة الفعلي ومتطلبات قطعة العمل للحفاظ على أفضل حالة تشغيلية لمكبس الثني.
