أنواع ماكينات القطع بالليزر: نظرة فنية شاملة
أنواع ماكينات القطع بالليزر: نظرة فنية شاملة
1. مقدمة
آلات القطع بالليزر هي أدوات تصنيع متقدمة تستخدم أشعة ليزر عالية القدرة لقطع المواد أو نقشها أو حفرها بدقة عالية. وتُستخدم على نطاق واسع في صناعات مثل السيارات والفضاء والإلكترونيات وتشكيل المعادن بفضل دقتها وسرعتها وتعدد استخداماتها. وتقدّم هذه الوثيقة تصنيفًا تفصيليًا لآلات القطع بالليزر بناءً على مصدر الليزر والتطبيق وآليات التشغيل.
2. تصنيف آلات القطع بالليزر
يمكن تصنيف آلات القطع بالليزر وفقًا لما يلي:
l مصدر الليزر
l تكوين الماكينة
l توافق المواد
2.1 حسب مصدر الليزر

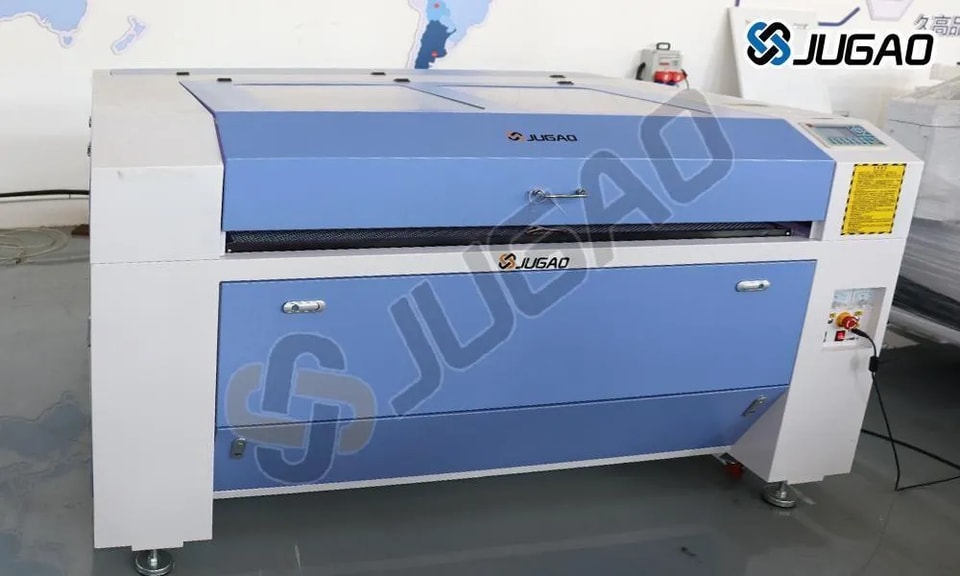

(1) آلات القطع بالليزر CO₂
l مبدأ العمل: يستخدم مزيجًا غازيًا (CO₂ والنيتروجين والهيليوم) يُثار بالتفريغ الكهربائي لتوليد شعاع ليزر (الطول الموجي: 10.6 ميكرومتر).
l التطبيقات:

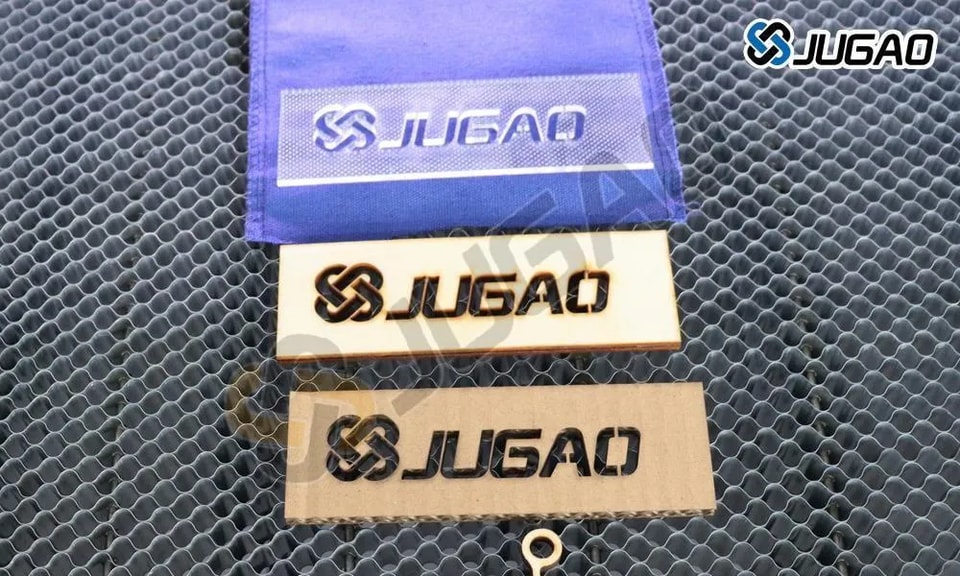

قطع المواد غير المعدنية (الخشب، والأكريليك، والجلد، والبلاستيك).
الصفائح المعدنية الرقيقة (حتى 20 مم، بحسب القدرة).
l المزايا:
كفاءة عالية للمواد العضوية.
حواف قطع ناعمة.
l القيود:
كفاءة أقل للمعادن عالية الانعكاس (النحاس، الألمنيوم).
صيانة أعلى بسبب الحاجة إلى إعادة تعبئة الغاز.

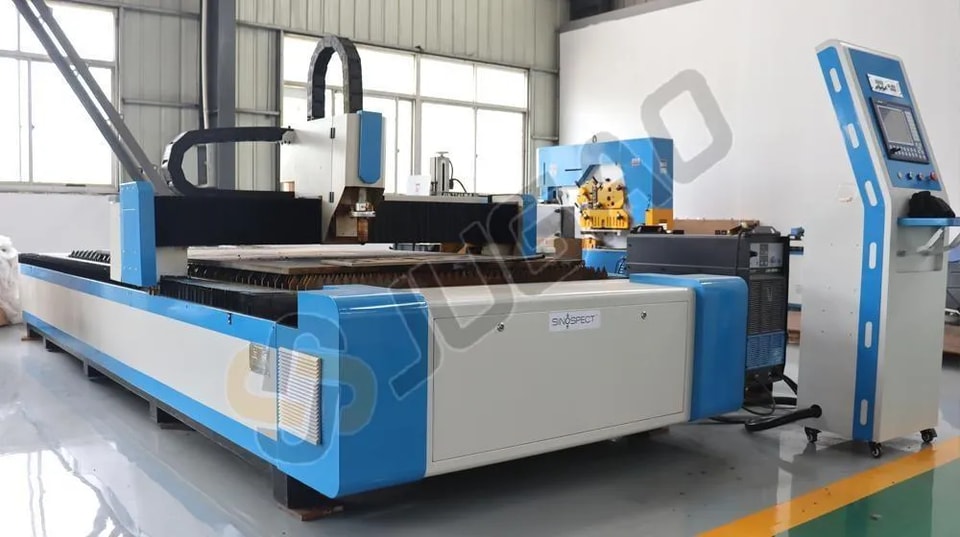

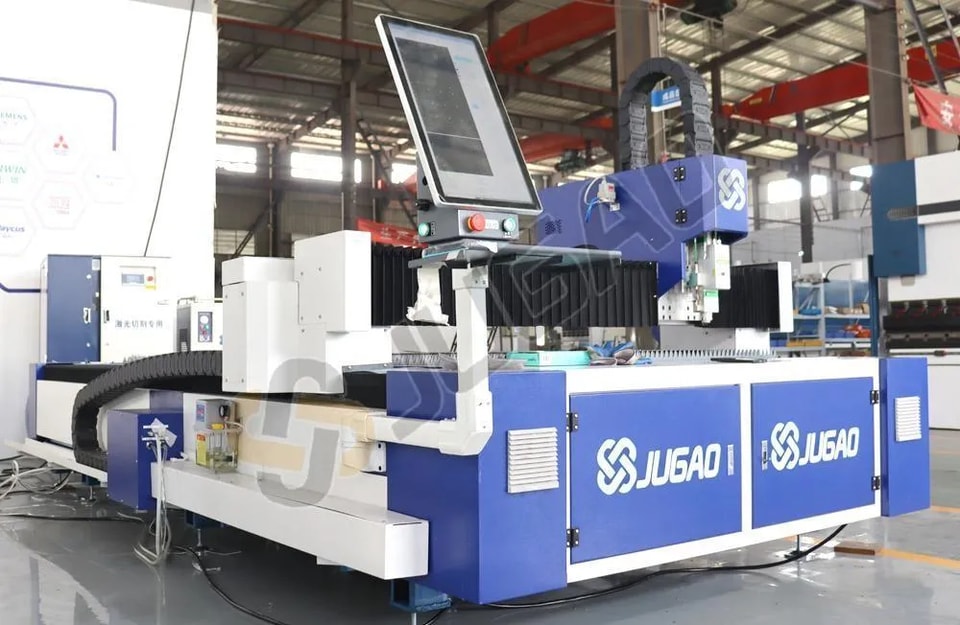

(2) آلات القطع بالليزر الليفي
l مبدأ العمل: يستخدم مصدر ليزر صلبًا حيث يُولَّد الشعاع عبر ألياف بصرية مطعَّمة (الطول الموجي: 1.06 ميكرومتر).
l التطبيقات:
مثالي للمعادن (الفولاذ، الألمنيوم، النحاس الأصفر، النحاس).
قطع دقيق عالي السرعة (حتى سماكة 50 مم).
l المزايا:
كفاءة أعلى في استهلاك الطاقة (~30% مقابل ~10% في CO₂).
صيانة أقل (لا حاجة للغاز أو المرايا).
أفضل للمعادن العاكسة.
l القيود:
أقل فاعلية مع المواد غير المعدنية.
(3) آلات القطع بالليزر Nd:YAG/Nd:YVO₄
l مبدأ العمل: ليزرات صلبة تستخدم بلورات مطعّمة بالنيوديميوم (الطول الموجي: 1.064 ميكرومتر).
l التطبيقات:
نقش دقيق وقطع مجهري.
تصنيع الأجهزة الطبية.
l المزايا:
قدرة ذروة عالية في العمليات النبضية.
مناسبة للمواد شديدة الرقة.
l القيود:
كفاءة أقل مقارنةً بليزرات الألياف.
تكاليف تشغيل مرتفعة.
2.2 حسب تكوين الماكينة
(1) قواطع ليزر بجسر متحرك (Gantry)
l يتحرك رأس الليزر على محوري X/Y فوق قطعة عمل ثابتة.
l الأفضل لـالقطع واسع النطاق (صفائح معدنية، لافتات).
(2) قواطع ليزر ذات البصريات الطائرة
l يبقى المشغول ثابتًا بينما تتحرك المرايا/العدسات.
l الأفضل لـالقطع عالي السرعة للمواد الرقيقة.
(3) قواطع ليزر هجينة
l يجمع بين الجسر المتحرك والبصريات الطائرة.
l الأفضل لـموازنة بين السرعة والدقة.
(4) قواطع ليزر بذراع روبوتية
l يستخدم ذراعًا روبوتية متعددة المحاور للقطع ثلاثي الأبعاد.
l الأفضل لـمكونات السيارات والطيران والفضاء.
2.3 حسب توافق المواد
نوع الليزر | المعادن | البلاستيك | الخشب | السيراميك | الزجاج |
ليزر ثاني أكسيد الكربون | متوسط | ممتاز | ممتاز | جيد | جيد |
ليزر الألياف | ممتاز | ضعيف | ضعيف | ضعيف | لا |
ليزر Nd:YAG | جيد | متوسط | متوسط | متوسط | لا |
3. المعايير الفنية الرئيسية
المعلمة | ليزر ثاني أكسيد الكربون | ليزر الألياف | ليزر Nd:YAG |
الطول الموجي (µm) | 10.6 | 1.06 | 1.064 |
نطاق القدرة (W) | 25–20,000 | 500–30,000 | 50–6,000 |
سرعة القطع | متوسط | مرتفع جدًا | منخفض-متوسط |
الصيانة | مرتفع | منخفض | متوسط |
أفضل سماكة | <20 مم | <50 مم | <10 مم |
4. التطبيقات الصناعية
l السياراتقطع دقيق لمكونات الهيكل.
l الطيران والفضاءمعالجة التيتانيوم والمواد المركبة.
l الإلكترونياتالقطع الدقيق للوحات الدوائر الإلكترونية.
l المجوهراتنقش دقيق وتصاميم معقدة.
5. الخلاصة
تختلف ماكينات القطع بالليزر اختلافًا كبيرًا من حيث مصدر الليزر والتكوين وتوافق المواد.ليزرات الأليافتُهيمن على قطع المعادن بفضل كفاءتها، بينماليزرات ثاني أكسيد الكربونتظل مثالية للمواد غير المعدنية. ويعتمد اختيار النوع المناسب على المادة والسماكة ومتطلبات الدقة والميزانية.
للحصول على مزيد من المواصفات الفنية أو التوصيات الخاصة بالتطبيق، يُرجى استشارة مزود نظام القطع بالليزر JUGAO CNC MACHINE.
