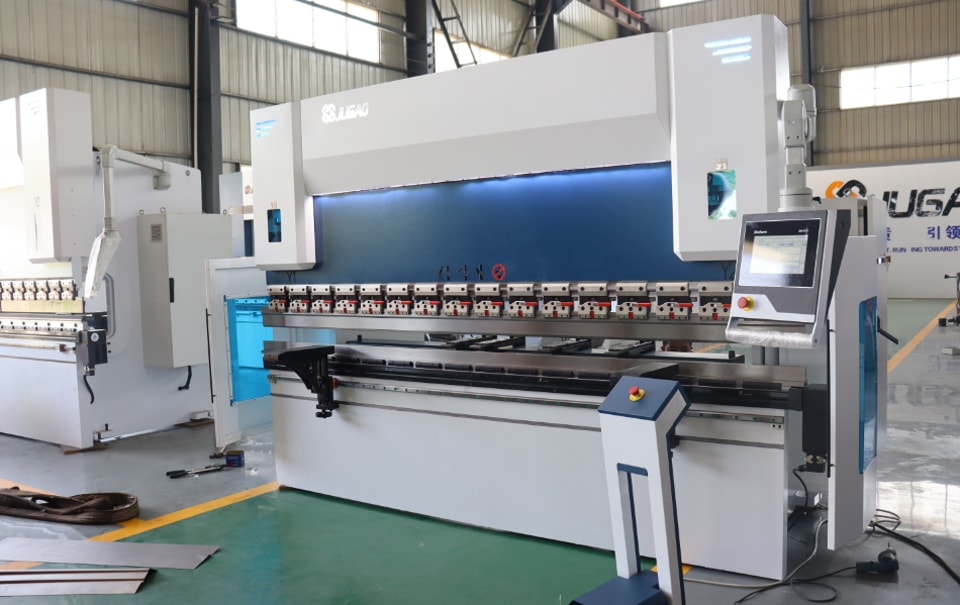

الهيكل الرئيسي لماكينة الثني

1.مقدمة عن الهيكل الميكانيكي:

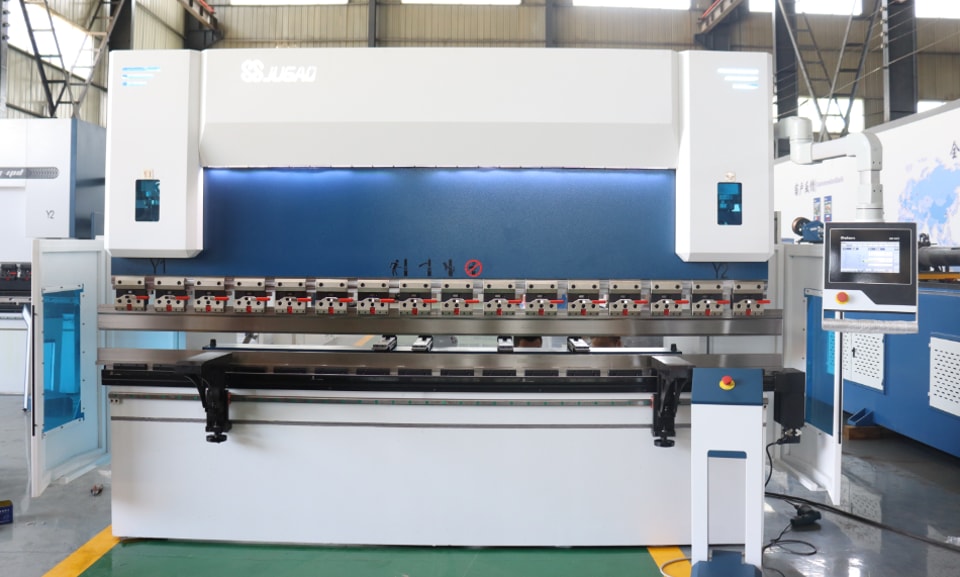

تتكون ماكينة الثني الهيدروليكية بشكل رئيسي من السرير، والمنزلق، ومقياس الرجوع، والنظام الهيدروليكي، والقالب، ورف الدعم، وجهاز الحماية الأمنية، والنظام الكهربائي، وغيرها.

2.الترابط الميكانيكي

(1) يتم توصيل المنزلق العلوي بقضيب المكبس في مجموعتي الأسطوانات، ويُدعَم على لوحي الجدار الأيسر والأيمن عبر الصفيحة السفلية للأسطوانة. توجد قضبان توجيه يسرى ويمنى لتوجيه حركة المنزلق صعودًا وهبوطًا. ويوجد وسادة كروية عند نقطة الاتصال بين قضيب المكبس والمنزلق لضمان توزيع القوة على العارضة بشكل معقول وبقاء قضيب المكبس في محاذاة جيدة.

(2) وفقًا لاختلاف أشكال الماكينة الرئيسية، فإن العارضة السفلية (طاولة العمل) لماكينة الثني المصنعة حسب متطلبات العميل تأتي في شكلين. الأول من نوع العارضة الواحدة المثبتة بالمسامير؛ والثاني من نوع ثلاثي العوارض مع أسطوانة تعويض. كما توجد وسادات قابلة للضبط على الجانبين لتصحيح ملاءمة الوسادات مع سطح الجسم، ويمكن ضبط دقة التصحيح.

(3) لضمان التشغيل المتزامن للأسطوانتين اليمنى واليسرى، تعتمد الماكينة ذراع تأرجح ومحور التواء متزامنين مع وصلة ربط.

3.جزء المنزلق

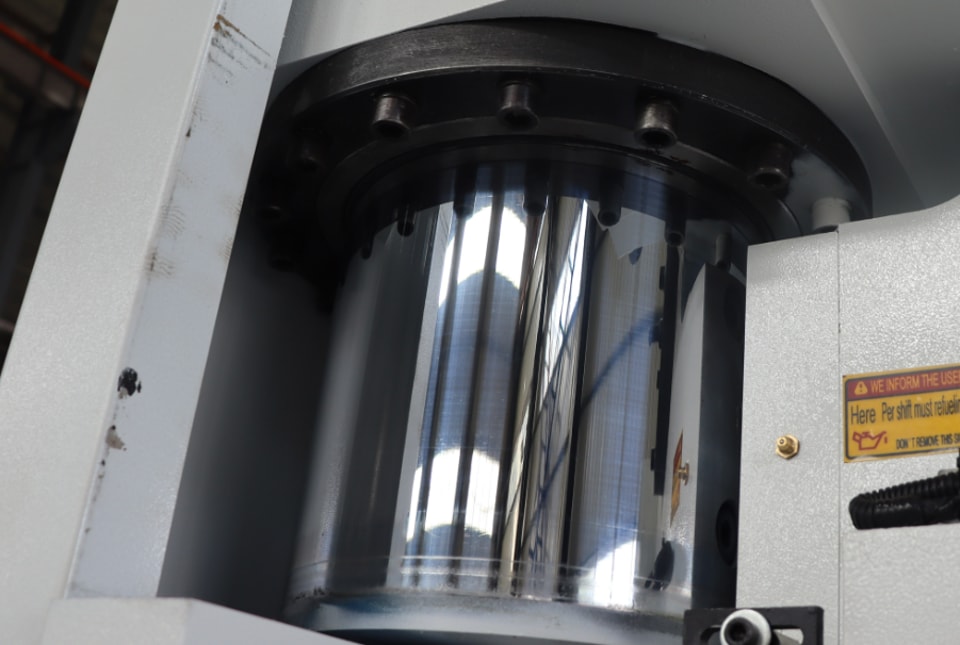

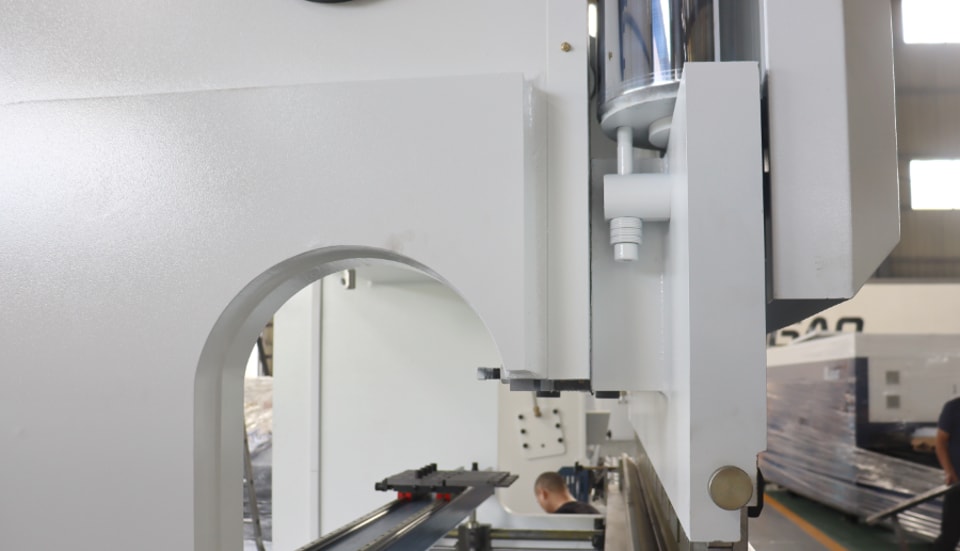

يتكون جزء المنزلق من منزلق، وأسطوانة، وبنية ضبط دقيق للمحدد الميكانيكي. تُثبَّت الأسطوانتان اليمنى واليسرى على الإطار، ويقوم المكبس (القضيب) بدفع المنزلق صعودًا وهبوطًا بواسطة الضغط الهيدروليكي.

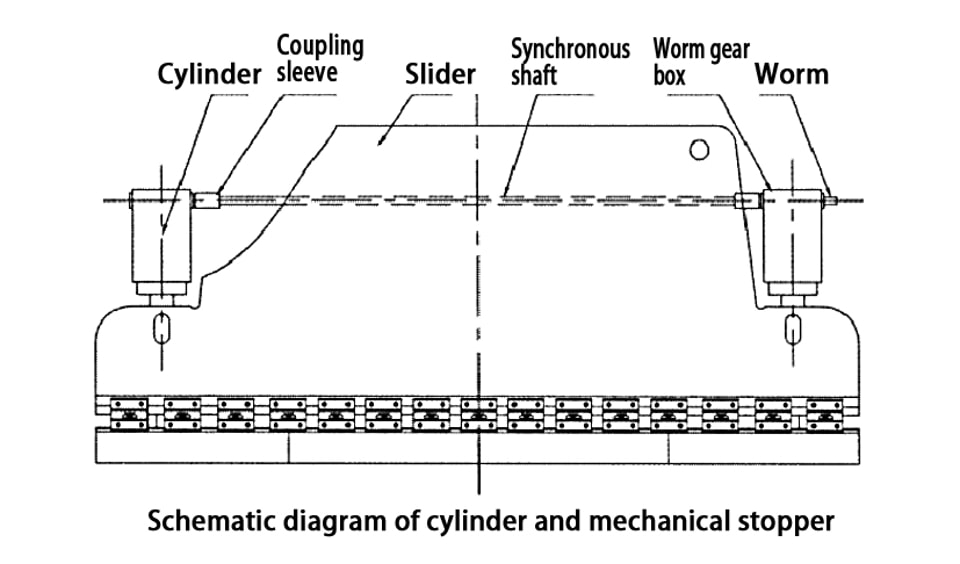

يوضع المحدد الميكانيكي داخل الأسطوانتين، ويتمتع ببنية مدمجة وضبط متزامن على الجانبين. ويظهر المخطط كما يلي. عندما لا يكون المنزلق (العلوي) متساويًا من اليسار واليمين، أوقف المنزلق عند النقطة الميتة العليا، وانزع دبوس التموضع من جلبة التوصيل، ثم أدر دودة صندوق التروس في أي من جانبي الأسطوانة اليمنى واليسرى (للأمام أو للخلف)، ثم اضغط المنزلق إلى النقطة الميتة السفلى، وقِس واضبط (كرر العملية أعلاه) حتى يتساوى المنزلق (القالب العلوي) من اليسار واليمين، وأخيرًا قم بتموضعه وتركيبه على جلبة التوصيل.

4.الإطار

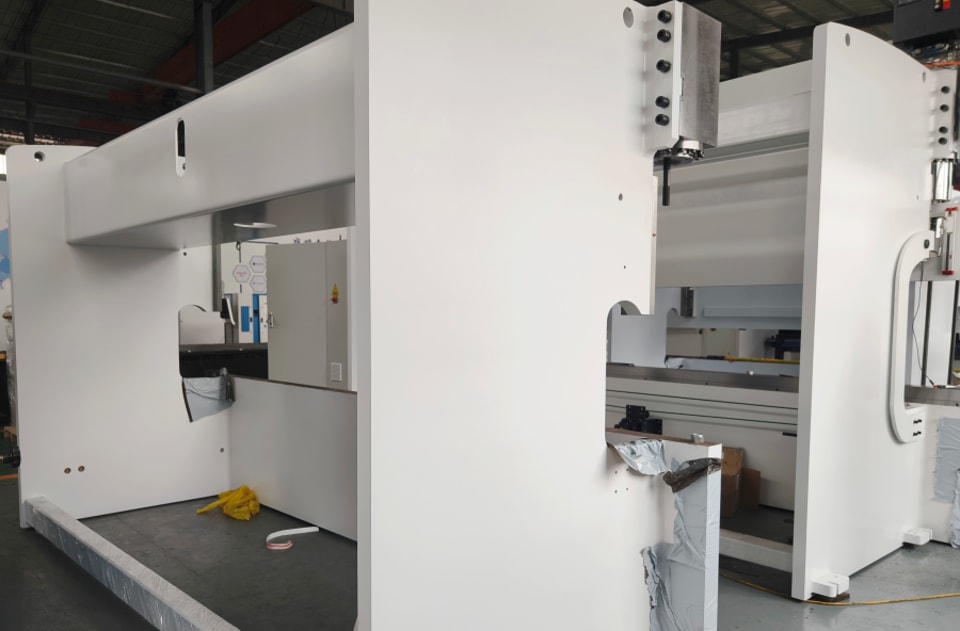

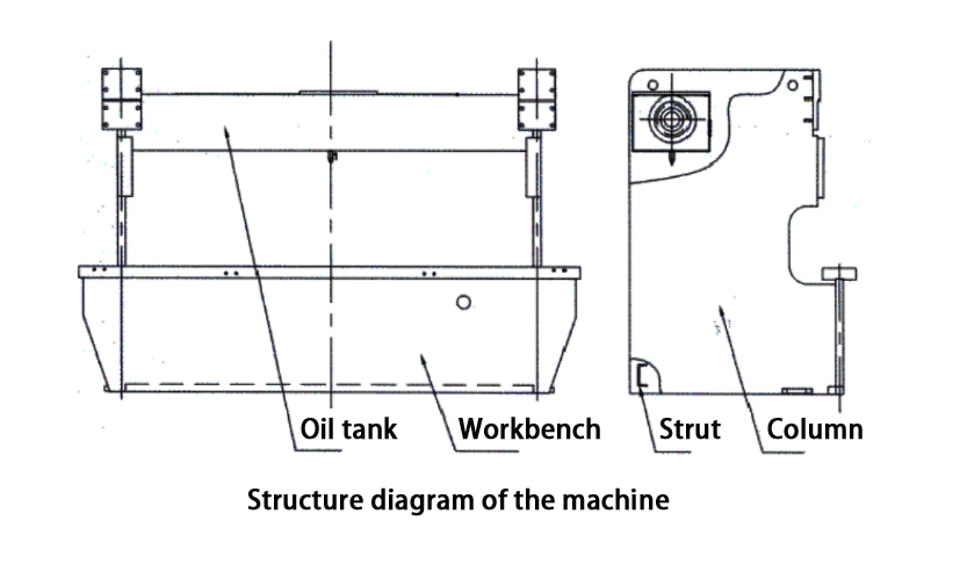

يتم لحام الإطار ليصبح هيكلًا متكاملًا بواسطة الأعمدة اليمنى واليسرى، وخزانات الزيت، وكتل الدعم، وتُثبَّت طاولة العمل في الجزء السفلي من الأعمدة اليمنى واليسرى.

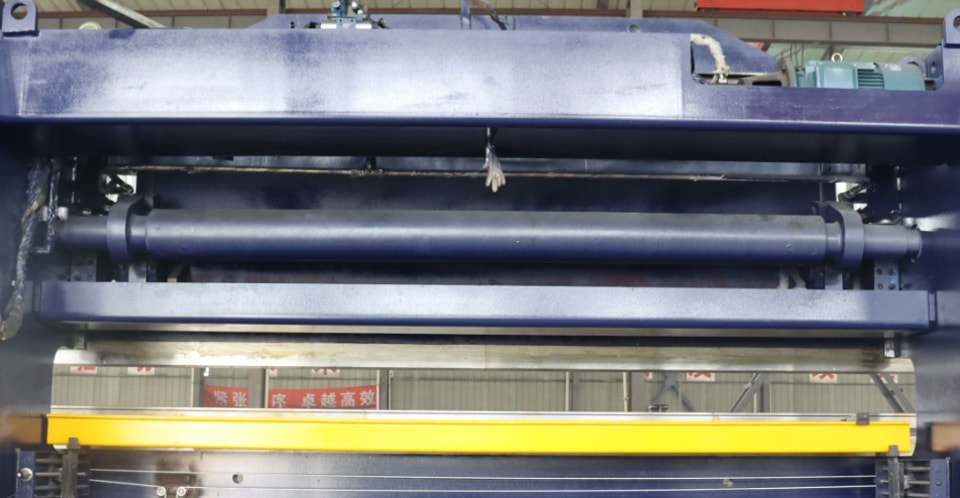

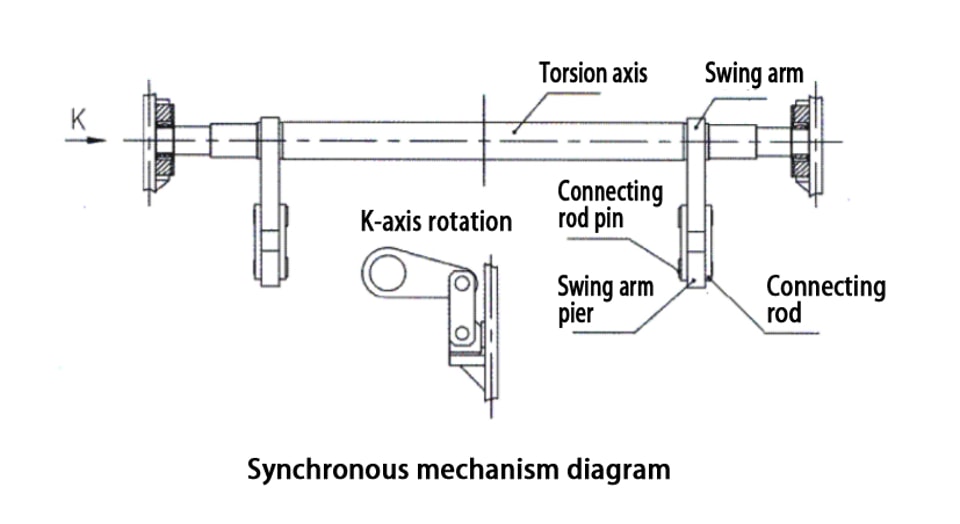

5.الآلية المتزامنة

تتميز الآلية الميكانيكية القسرية المتزامنة المكوّنة من محور التواء وذراع تأرجح ببنية بسيطة، وأداء مستقر، ودقة عالية في التزامن.

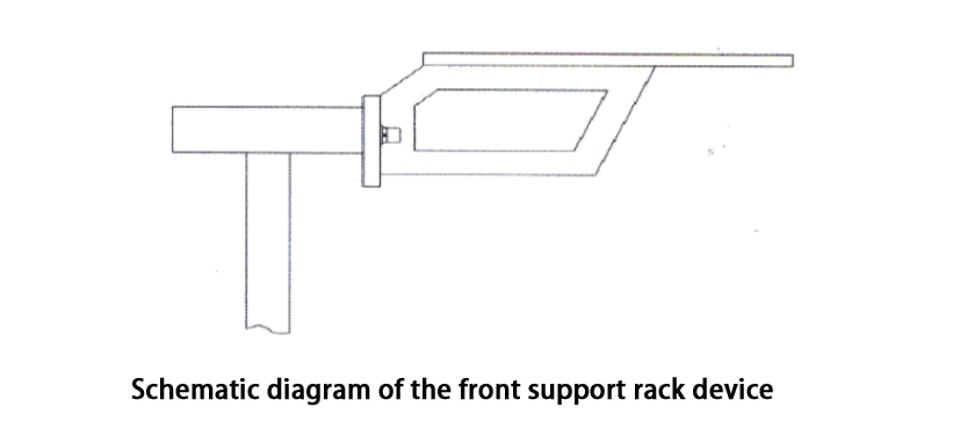

6.جهاز رف الدعم الأمامي

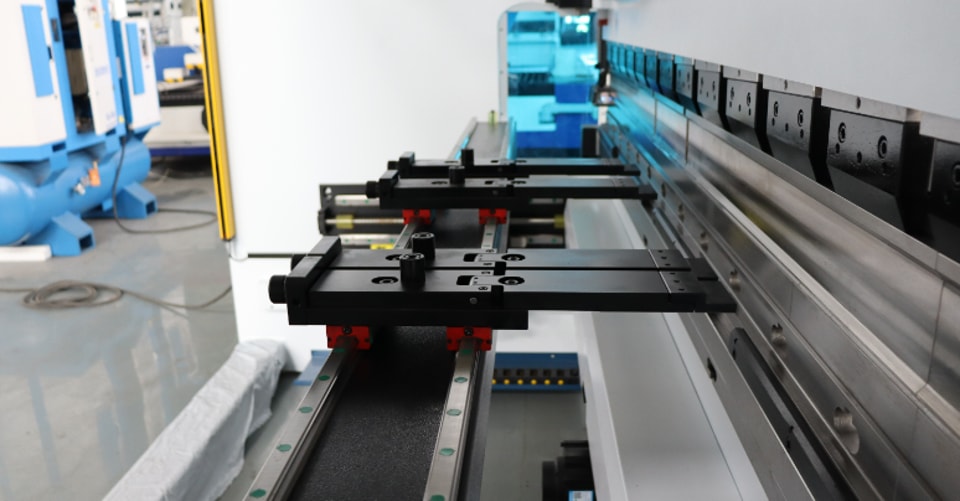

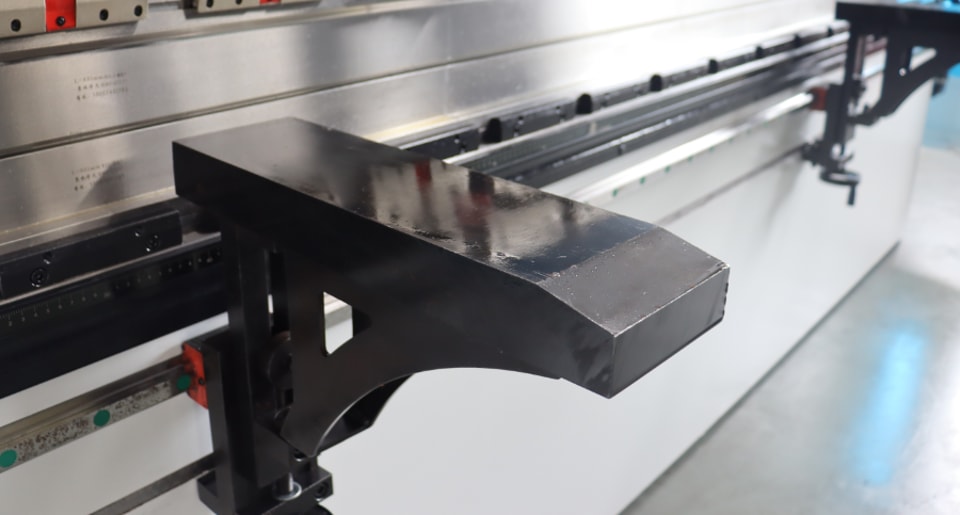

تُستخدم دعامة الواجهة الأمامية لدعم قطعة العمل وإسنادها.

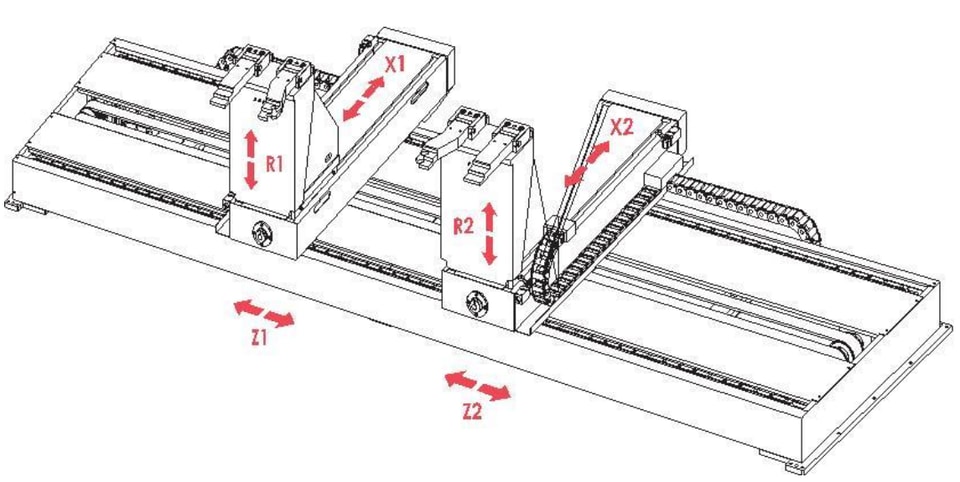

7. المقياس الخلفي

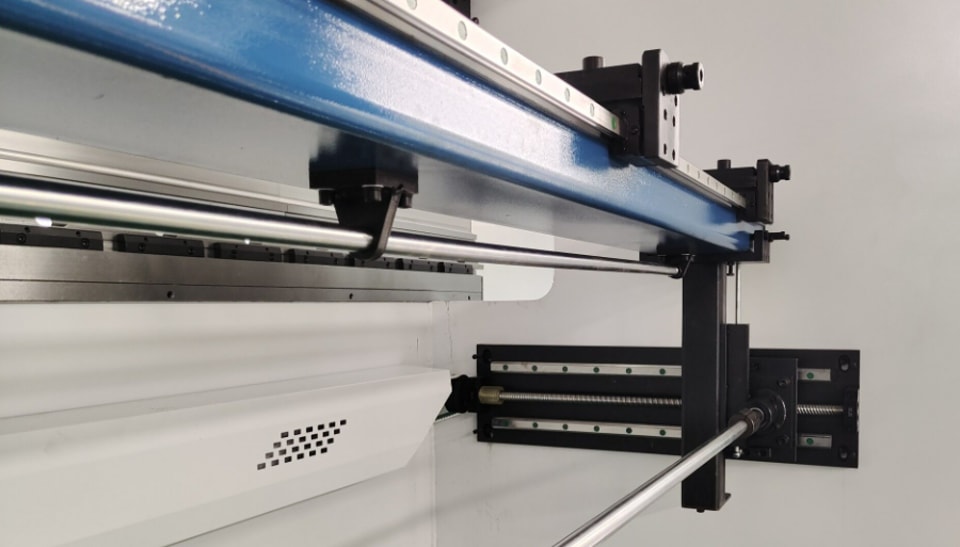

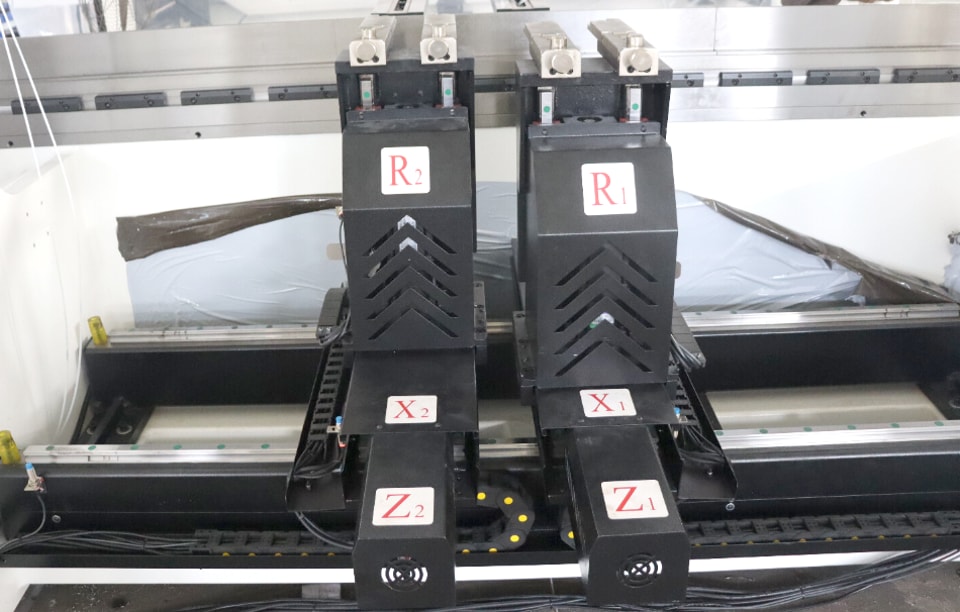

يُعدّ المقياس الخلفي مكوّنًا مهمًا في آلة التشغيل ويلعب دورًا مهمًا في أعمال الثني الفعلية. وفيما يلي بعض الوصف للمقياس الخلفي: يتم تشغيله بواسطة الزر الموجود على لوحة التشغيل، بحيث يقوم المحرك بتحريك إطار المقياس الخلفي للأمام والخلف.

8. قالب مكبس الثني

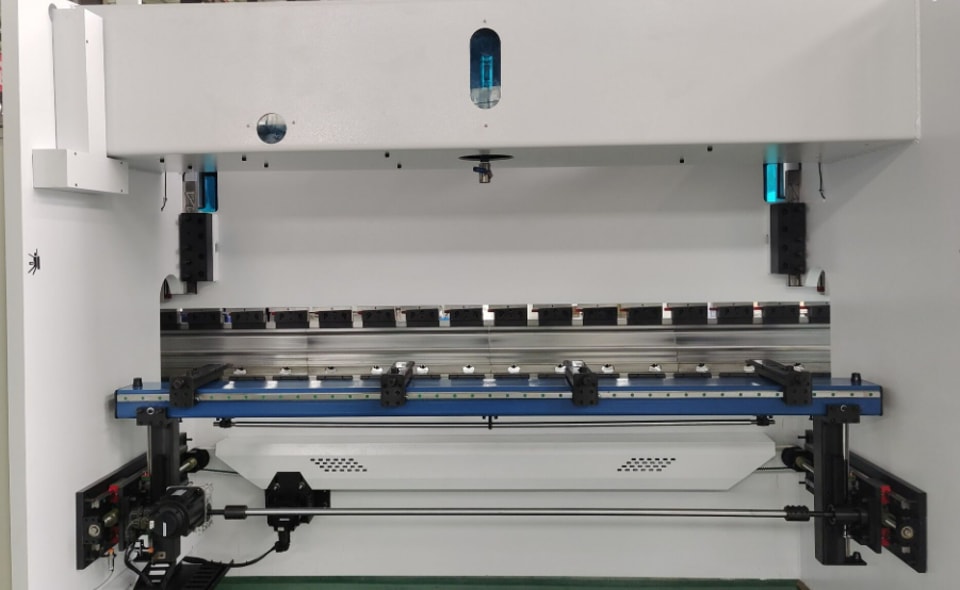

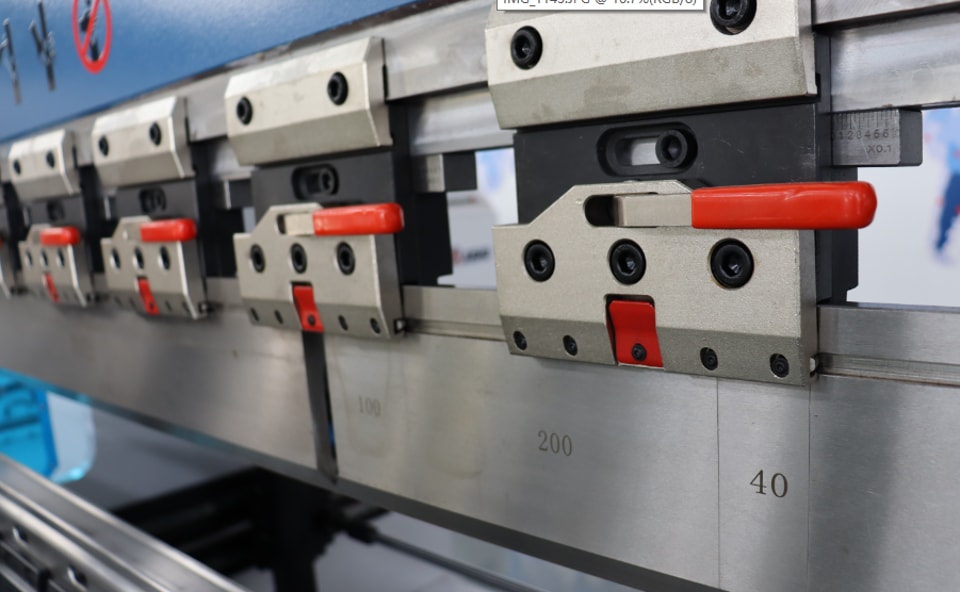

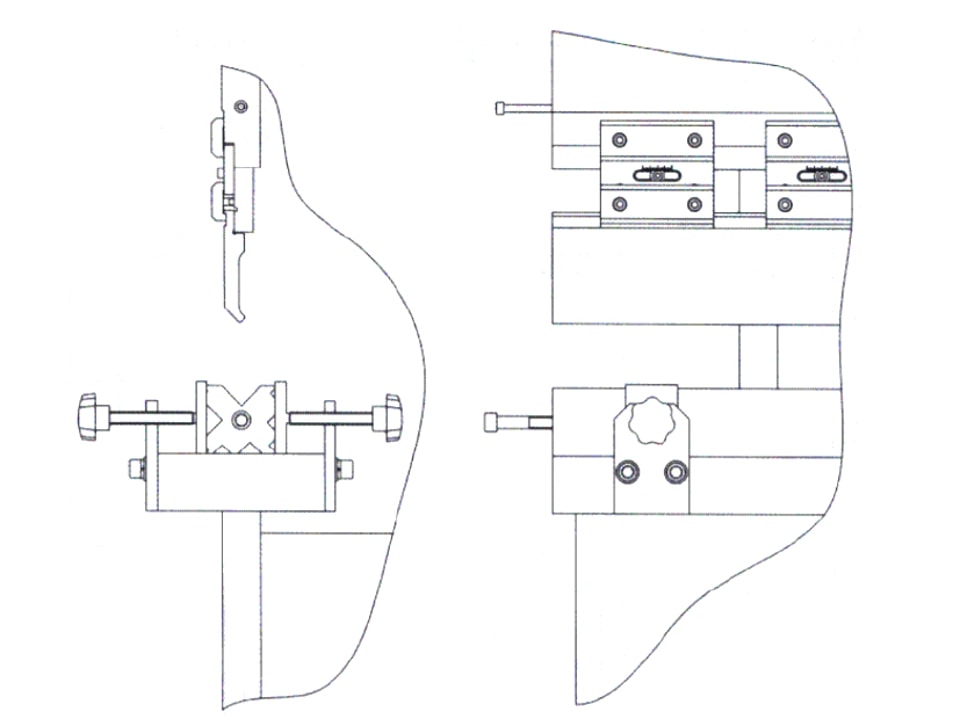

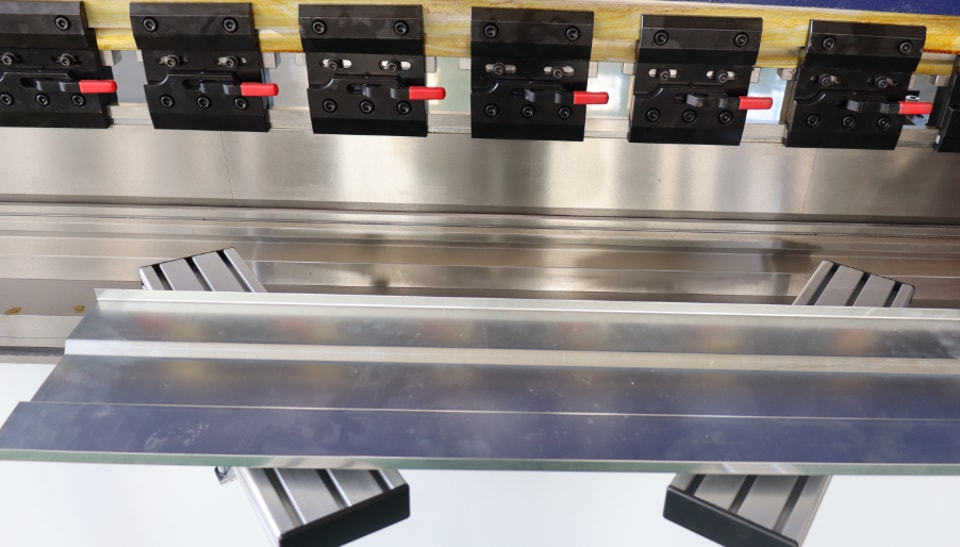

(1) يُركَّب القالب العلوي على المنزلق ويُثبَّت بواسطة صفيحة توصيل وصفيحة ضغط. ويُجهَّز القالب العلوي بآلية ضبط دقيق، تتحرك مائلةً إلى اليسار واليمين، وتُستخدم لضبط التعويض العلوي والسفلي للقالب العلوي لضمان دقة قطعة الثني.

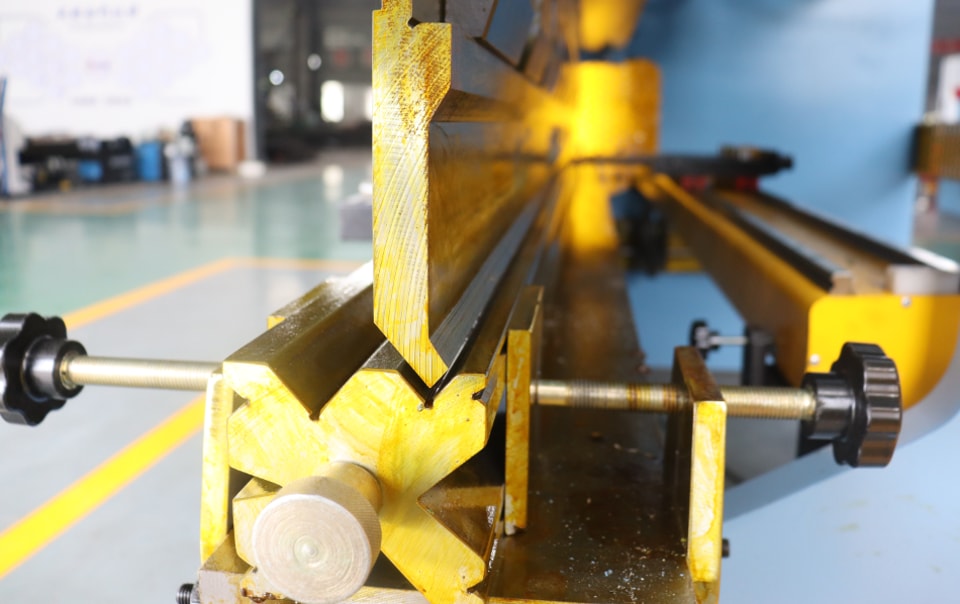

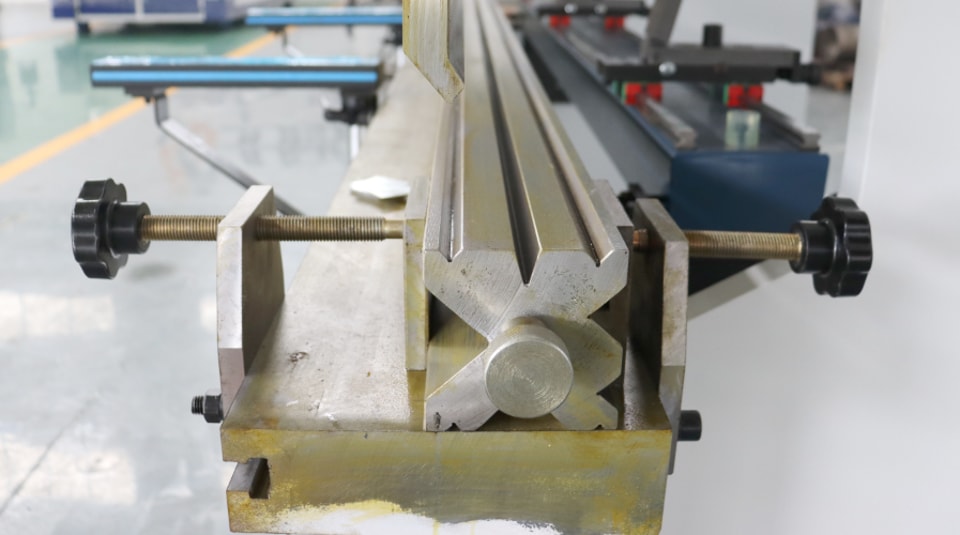

يُركَّب القالب السفلي على طاولة العمل. ويمكن للمقبض الدوّار أن يدفع القالب السفلي للتحرك إلى الأمام والخلف لمحاذاة مركز شفرة القالب العلوي.

(2) تركيب القالب

1. يجب أن يتولى تركيب القالب وإزالته متخصصون مدرَّبون ومخوَّلون، مع الالتزام الصارم بمتطلبات المواصفات الكهربائية.
2. اضبط المنزلق إلى موضع النقطة الميتة العليا المناسب وفقًا لارتفاع القالب المختار.
3. عند تركيب القالب، يجب إيقاف مضخة الزيت وعدم تشغيل آلة التشغيل.
4. أزل الشوائب والزوائد والحواف الناتئة من القالب ومن سطح تركيب القالب.
5. ركّب القالب العلوي أولًا، ثم القالب السفلي.
6. بعد تركيب القالب، انتبه إلى إحكام ربط البراغي.
7. بعد تركيب آلة التشغيل، شغّل مضخة الزيت لتحريك المنزلق إلى الأسفل والتحكم به عند الموضع المناسب المطلوب. تحقّق مما إذا كان القالبان العلوي والسفلي بمحاذاة بعضهما، أي ما إذا كانت الفجوات على جانبي القالب العلوي متساوية في مجرى الـV. وإذا لم تكن كذلك، فاضبط القالب السفلي وثبّته، ثم أعد آلة التشغيل إلى النقطة الميتة العليا. (ملاحظة: حافظ على فجوة بين القالبين العلوي والسفلي أكبر من سُمك الصفيحة المراد ثنيها).
8. اضبط الإسفين المائل بحيث يمكن ضبط السطح السفلي للقالب العلوي للحصول على أقل خطأ في زاوية الثني على كامل طول الثني. وللحصول على تأثير ثني جيد، يمكن إعادة ضبط الإسفين المائل وفقًا لنتيجة الثني الفعلية لقطعة الاختبار. إذا كانت زاوية الثني الفعلية في هذه النقطة كبيرة جدًا أثناء الضبط، فيجب خفض السطح السفلي للقالب في هذه النقطة، أي فك برغي التثبيت وتحريك الإسفين إلى اليسار. بعد الضبط، شدّ البرغي. وإلا فاضبط السطح السفلي للقالب إلى أعلى، أي حرّك الإسفين إلى اليمين.

(3) أمور يجب الانتباه إليها عند استخدام القالب:

1. افحص براغي تثبيت القالب بانتظام
2. توخَّ الحذر عند استبدال القالب، وضعه برفق على إطار القالب بجانب آلة التشغيل لتجنب التلف.
3. لكل قالب قدرة تحميل قصوى، ولا يجوز تحميله فوق طاقته وثنيه.
4. عند عدم الاستخدام لفترة طويلة أو عند التوقف، يجب إنزال القالب العلوي إلى مجرى الـV للقالب السفلي، بحيث يلامس القالب السفلي أو يستقر على صفيحة مسطحة.
5. عندما لا يكون القالب قيد الاستخدام، ولحماية شفرة القالب، يمكن وضع القالب على لوح خشبي أو على جلد مطاطي، كما يمكن دهن سطح القالب بالشحم.

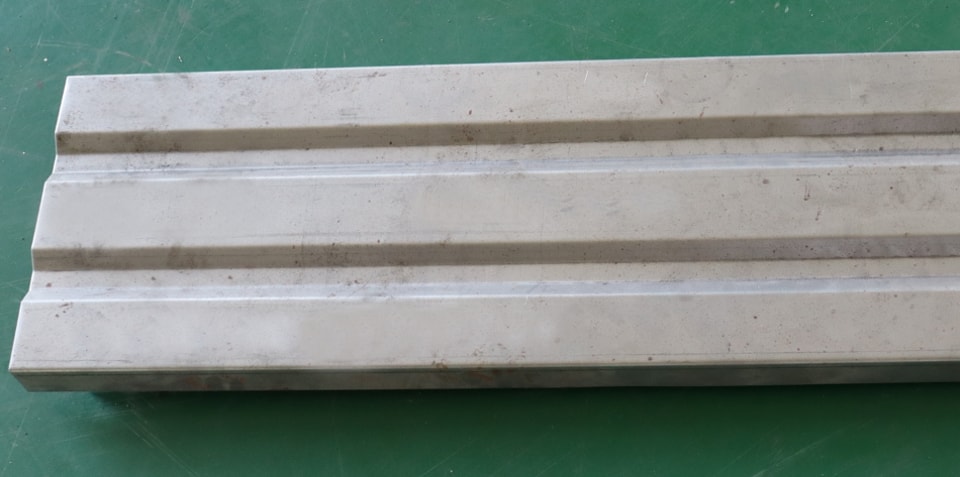

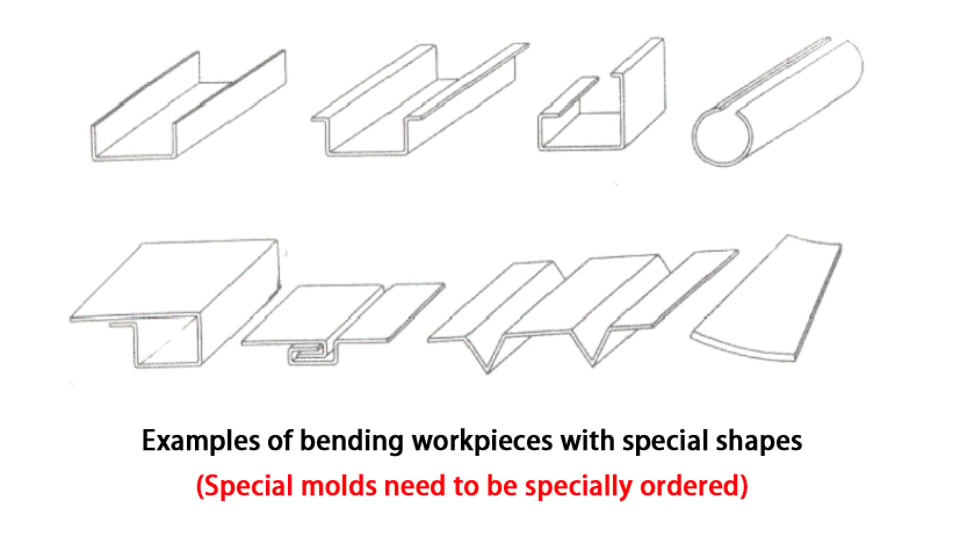

(4) يمكن ثني قطع العمل التالية
