استفد بالكامل من دليل نظام ESTUN E300

عندما يتعلق الأمر بفهم ESTUN E300، يتطلع كثير من المستخدمين إلى معرفة كيفية الاستفادة القصوى من هذه الأداة القوية. وإذا كنت تبحث عن رؤى تفصيلية ونصائح عملية للاستفادة من النظام بفعالية، فأنت في المكان المناسب. في هذا المقال، سأستعرض كيف يمكن أن يكون ESTUN E300 عامل تغيير حقيقي في تحسين سير عملك وزيادة الإنتاجية. سواء كنت جديدًا على منتجات ESTUN أو تسعى إلى تحقيق أقصى استفادة من إعدادك الحالي، فإن هذا الدليل سيوفر لك الاستراتيجيات والمعلومات الأساسية التي تحتاجها لاستخدام ESTUN E300 بكامل إمكاناته.

مقدمة

تسلّط نظرة عامة على ESTUN E300 الضوء على كيفية عمل هذا الجهاز المتقدم للتحكم الرقمي (NC) كحل مخصص لآلة الثني الالتوائي. وبالاستفادة من سنوات خبرة ESTUN، يقدّم E300 حلاً متكاملًا وفعّالًا من حيث التكلفة، مدعومًا بتقنية التحكم في القيادة الخاصة بالشركة.

وللاستفادة الكاملة من ESTUN E300، من الضروري فهم ميزاته ومواصفاته الرئيسية. يتميز الجهاز ببنية منتج متكاملة مدعومة بمعالج A8 عالي الأداء. وهو مزود بشاشة عرض نابضة بالألوان مقاس 5.6 بوصة، بدقة 640 × 480 نقطة، وبدقة ألوان كاملة 18 بت، مما يعزز التفاعل البصري وسهولة الاستخدام. علاوة على ذلك، يضم E300 منافذ I/O مدمجة، ومنافذ تسلسلية، ومنفذ USB، ما يوفر خيارات اتصال متعددة الاستخدامات.

يتميز تشغيل E300 بالبساطة والسهولة بفضل الأزرار المتاحة الموجودة على اللوحة الأمامية. كما أن خزانة التعليق المخصصة تضم مفتاح المضخة وزر الإيقاف الطارئ لتلبية احتياجات المستخدمين المحددة. ويضمن هذا العنصر التصميمي المدروس مستوى أعلى من السلامة والكفاءة التشغيلية.

من خلال الاستفادة من الرؤى الواردة في نظرة عامة على ESTUN E300، يمكن للمستخدمين تحسين قدرات الجهاز لتحقيق أداء وموثوقية أعلى في تطبيقاتهم.

الميزات

الميزات الرئيسية لجهاز ESTUN E300:

1. دعم متعدد المحاور:يمكن لجهاز E300 إدارة ما يصل إلى أربعة محاور: محور X ومحور Y ومحور R ومحور C، مما يوفر تحكمًا متعدد الاستخدامات لعمليات الثني المعقدة.

2. الحسابات التلقائية:يحسب النظام مواضع الكتلة بكفاءة بناءً على زاوية الثني والمادة والسماكة ومعلمات القالب، مما يبسّط عمليات الإعداد.

3. تحكم عالي الدقة:مع أنظمة السيرفو التي تدير المحورين X وR، يمكنك تحقيق تحكم دقيق في المقياس الخلفي، مما يعزز دقة عمليات الثني.

4. تحكم مرن في محور C:اختر بين الخيارات الهيدروليكية أو الميكانيكية للتحكم في محور C، بحسب احتياجات التشغيل لديك.

5. برمجة شاملة:برمج بالقيمة المطلقة أو بالزاوية، مما يتيح مرونة في إعداد الماكينة.

6. إدارة المعلمات:يمكنك بسهولة نسخ المعلمات احتياطيًا واستعادتها واستيرادها وتصديرها لتبسيط تشغيل الماكينة وضمان سلاسة الأداء.

7. تحرير البرامج بكفاءة:حسّن الكفاءة التشغيلية من خلال تحرير البرامج في صفحة واحدة، مما يقلل وقت التوقف ويعزز الإنتاجية.

8. تحكم متقدم في التوقيت:برمج زمن التوقف وزمن تأخير الرجوع مباشرة عبر E300، مع الاستغناء عن المرحلات الزمنية التقليدية للحصول على دقة أفضل.

9. السلامة والكفاءة:يساعد الجهاز على تجنب التداخل أو التصادم مع القالب، كما يتيح ضبط مسافات الفتح، مما يضمن عمليات آمنة وفعالة.

10. المراقبة في الوقت الحقيقي:اعرض تحديثات الحالة الفورية للمدخلات والمخرجات والصمامات والأعطال المحتملة في صفحة المراقبة، بما يضمن صيانة استباقية.

11. تعديلات تلقائية:استفد من التعديلات المؤتمتة مثل موضع الصفر للمحور R ومواضع نقطة التثبيت، مما يسهل الانتقال السلس بين العمليات.

12. مناولة متعددة الاستخدامات للمواد:أدخل معلومات المادة والقالب مباشرة في النظام لعمليات ثني مخصصة.

13. أوضاع التشغيل:اختر من بين أوضاع Jog وSingle وContinuous لتلبية متطلبات الأعمال المختلفة، مع دعم واسع لاحتياجات الإنتاج.

14. إعدادات قابلة للتخصيص:يمكن ضبط إعدادات اللغة والوحدات بما يتوافق مع متطلبات الواجهة المفضلة لديك.

15. تخصيص منافذ IO:يمكن تخصيص منافذ IO بحرية، مع قدرة الجهاز على اكتشاف التكرار لمنع الأخطاء.

16. خيارات التموضع:استفد من التموضع ثنائي الجانب وأحادي الجانب، بما في ذلك وظيفة خلوص الشريحة، لتحسين استخدام الماكينة.

17. نقاط المرجع:يمكن تعليم نقاط المرجع أو البحث عنها بسهولة لتبسيط إجراءات الإعداد.

18. التحكم اليدوي:يمكن تحريك المحاور المؤازرة يدويًا، مما يوفر تحكمًا مباشرًا ودقيقًا لإجراء التعديلات.

19. حماية البيانات:توفر ذاكرة التخزين الفوري حماية للإعدادات والمواضع والبرامج من انقطاع التيار الكهربائي، مما يحافظ على الاستمرارية والموثوقية.

من خلال فهم ميزات ESTUN E300 والاستفادة منها، يمكنك تحسين أداء ماكينتك وتعزيز كفاءة الإنتاج. سواء كنت تتعامل مع مهام الثني المعقدة أو العمليات البسيطة، فإن نظرة عامة على ESTUN E300 تمنحك الرؤى التي تحتاجها لتطوير عمليات التصنيع لديك.

المظهر

لوحة التحكم

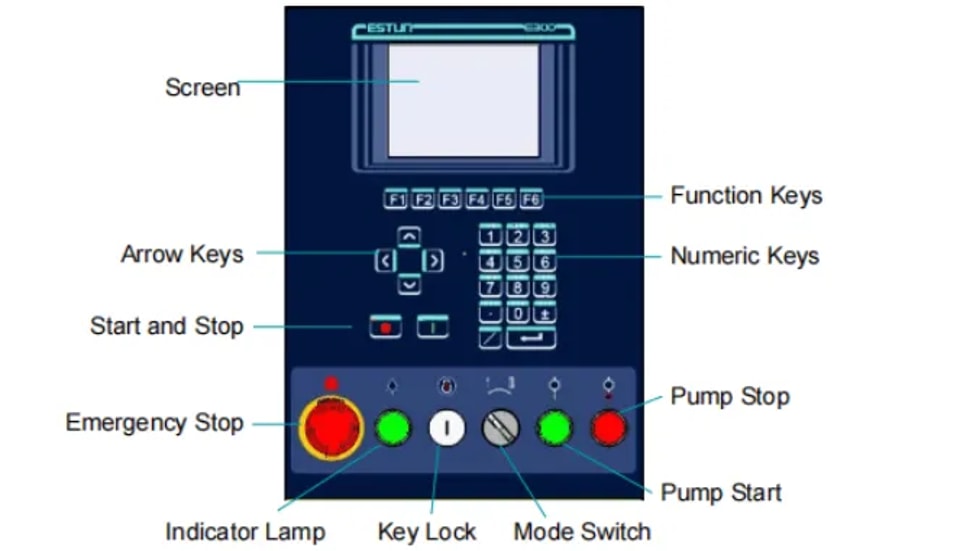

يوضح الشكل التالي مظهر الجهاز المعلّق، وهو يتضمن العديد من العناصر

ويرد أدناه وصف كل عنصر.

1. الشاشة: شاشة عرض ملونة كاملة بتقنية المصفوفة النقطية، مقاس 5.6 بوصة، بدقة 640 × 480 ونظام 18 بت.

2. مفاتيح الوظائف: مفاتيح الوظائف، وتقابل الخيارات الموجودة أسفل كل صفحة.

3. المفاتيح الرقمية: تتكون منمسح, الأرقام, النقطة, ± وإدخال، وغالبًا ما تُستخدم في البرمجة والإعدادات.

4. مفاتيح الأسهم: بالضغط على هذه الأزرار يمكن تحريك المؤشر.

5. البدء والإيقاف: اضغطزر البدءعند اكتمال البرنامج، ويمكن لكل محور تنفيذ التموضع. اضغطزر الإيقاف، ويمكن للآلة التوقف عن العمل

6. مفتاح الوضع: أدر هذا المفتاح للتبديل بين وضع التشغيلالمفردوالتشغيل النبضي. ملاحظة: للتبديل إلى وضع التشغيلالمستمر، أدر المفتاح إلىالمفردالوضع، واضبط المعلمةالتلقائيعلىتفعيلعلى واجهة HMI.

7. إيقاف الطوارئفي حالة استخدام زر التوقف في حالات الطوارئ، استخدمزر التوقف في حالات الطوارئلإيقاف التحكم.

8. قفل المفتاحقفل بمفتاح يمكنه تشغيل الجهاز أو إيقافه.

9. مصباح المؤشرعند تشغيل الجهاز، يمكن أن يضيء مصباح المؤشر.

10. بدء تشغيل المضخةيؤدي الضغط على هذا الزر إلى تشغيل مضخة الزيت، مما يدل على أن الماكينة جاهزة.

11. إيقاف المضخةيؤدي الضغط على هذا الزر إلى إيقاف مضخة الزيت، مما يدل على أن الماكينة غير قادرة على التشغيل. بالإضافة إلى ذلك، يمكن قطع هذه الإشارة عندمازر التوقف في حالات الطوارئتم الضغط على الزر.

المنافذ

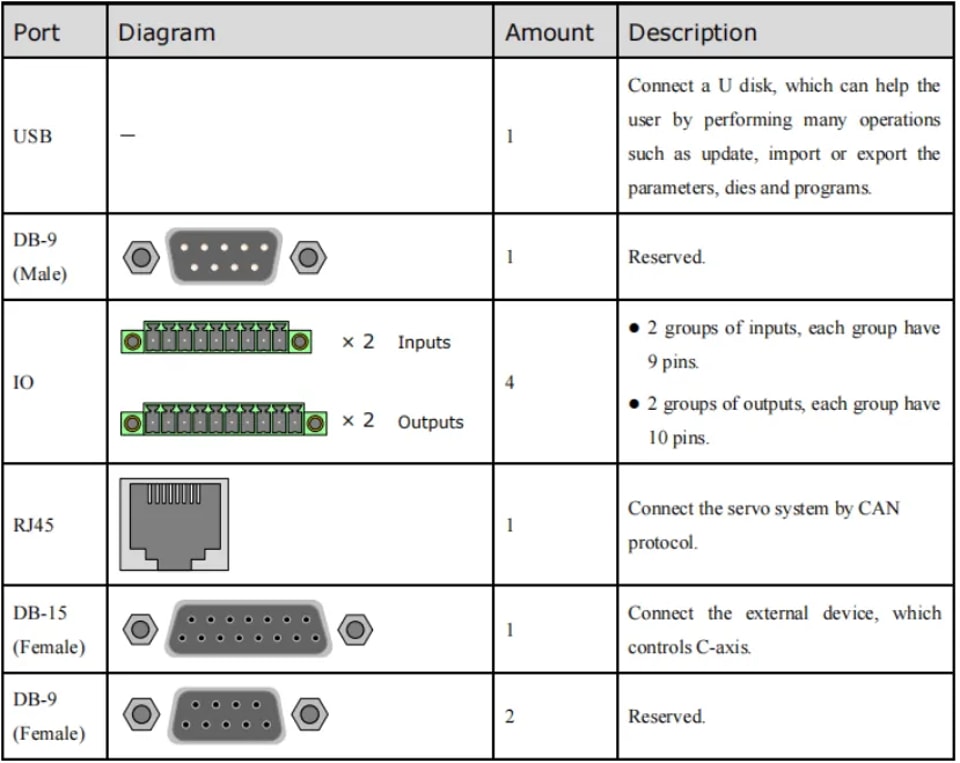

تسلّط نظرة عامة على ESTUN E300 الضوء على ميزات الاتصال في الجهاز، بما في ذلك ستة أنواع من المنافذ لدمج الأجهزة الخارجية. تعزز هذه المنافذ وظائف E300. ويوفر الجدول أدناه في النظرة العامة أوصافًا مفصلة لكل منفذ.

من خلال فهم هذه التوصيلات والاستفادة منها، يمكن للمستخدمين الاستفادة الكاملة من إمكانات ESTUN E300 وضمان تشغيل سلس مع الأجهزة الأخرى.

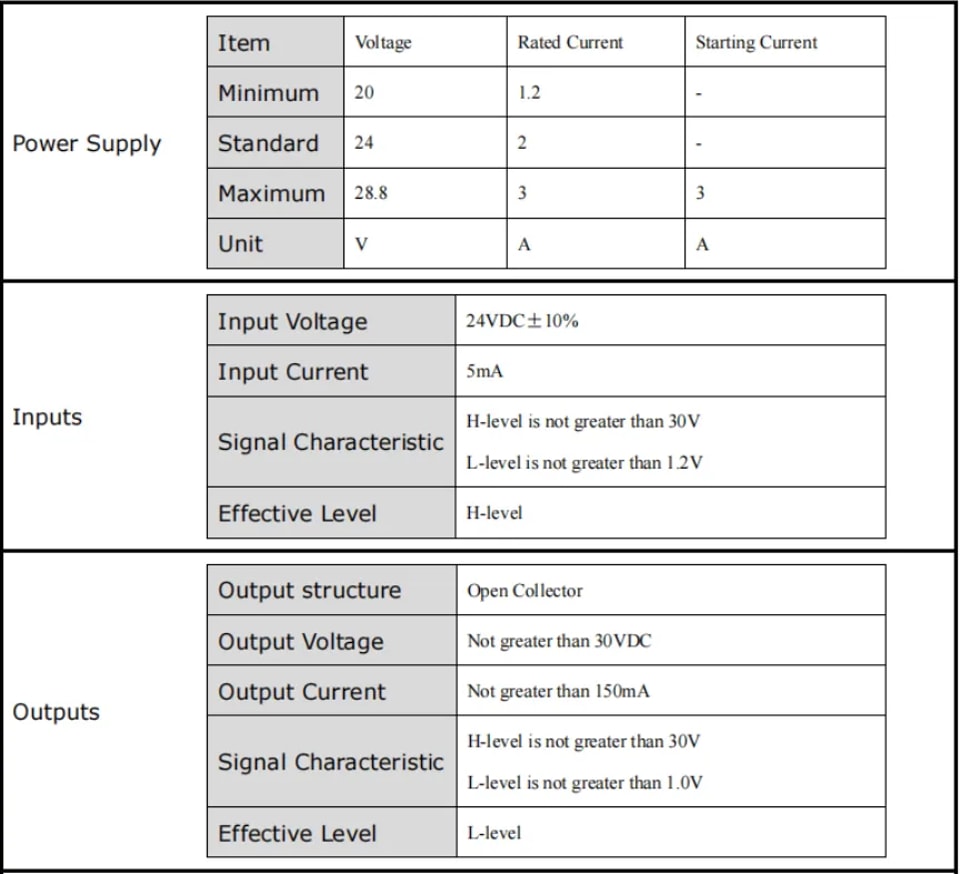

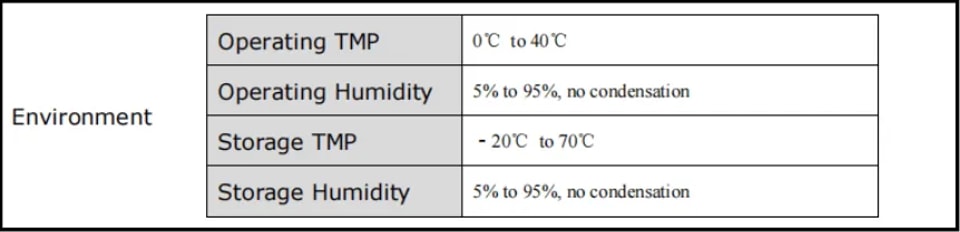

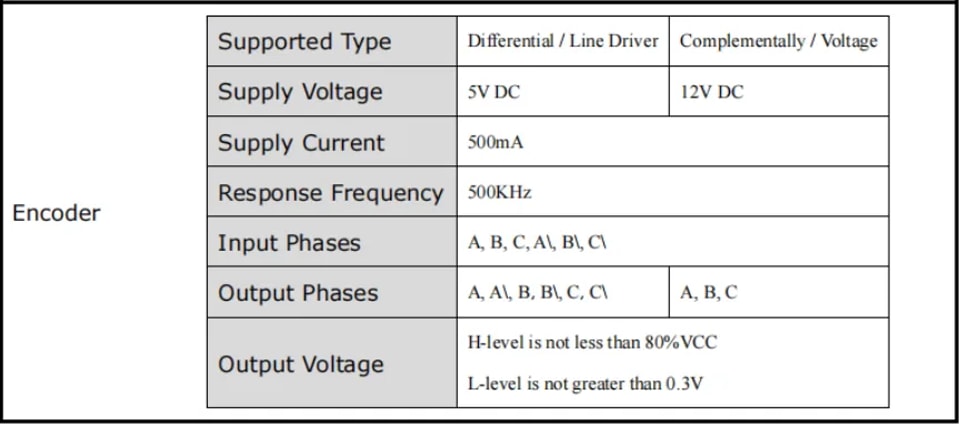

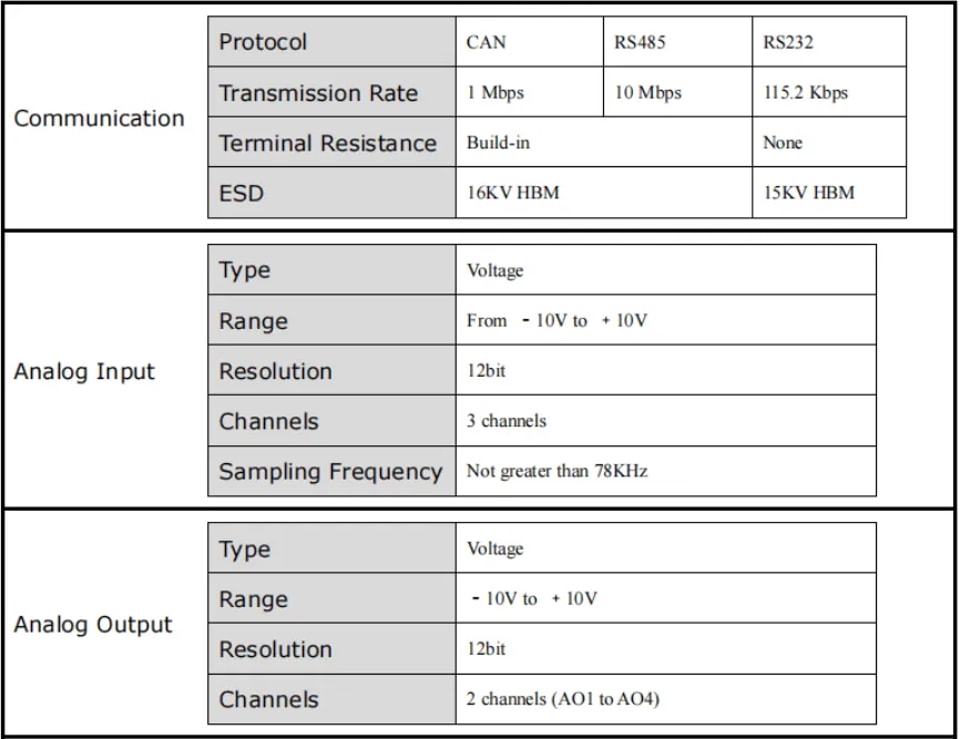

المواصفات الكهربائية

الخلاصة

إن الاستفادة الفعالة من ESTUN E300 تبدأ بفهمٍ شامل لميزاته ومواصفاته الرئيسية، وهو ما يمكن أن يعزز كفاءة التشغيل لديك بشكل كبير. ومن خلال التعرف على القدرات والتطبيقات التفصيلية الواردة في النظرة العامة، يمكنك إطلاق الإمكانات الكاملة لـ ESTUN E300 في مشاريعك.

ولتحسين استخدامك للنظام بشكل أكبر، فكّر في التواصل مع خبرائنا للحصول على مشورة مخصصة، أو استكشاف الموارد والوثائق الإضافية المتاحة على موقعنا الإلكتروني. لا تتردد في الاتصال بنا للحصول على دعم أكثر تفصيلًا أو لأي استفسارات.
