إتقان نظام مكبس الثني E21 NC: دليل تشغيلي كامل

يقدم هذا الدليل الشامل تعليمات خطوة بخطوة لإعداد وتشغيل وصيانة نظام مكبس الثني NC E21 الخاص بك. من الإعداد الأولي إلى نصائح التشغيل اليومية، ستتعلم كيفية تعظيم أداء الآلة وكفاءتها. لنبدأ بإجراءات الإعداد التفصيلية.

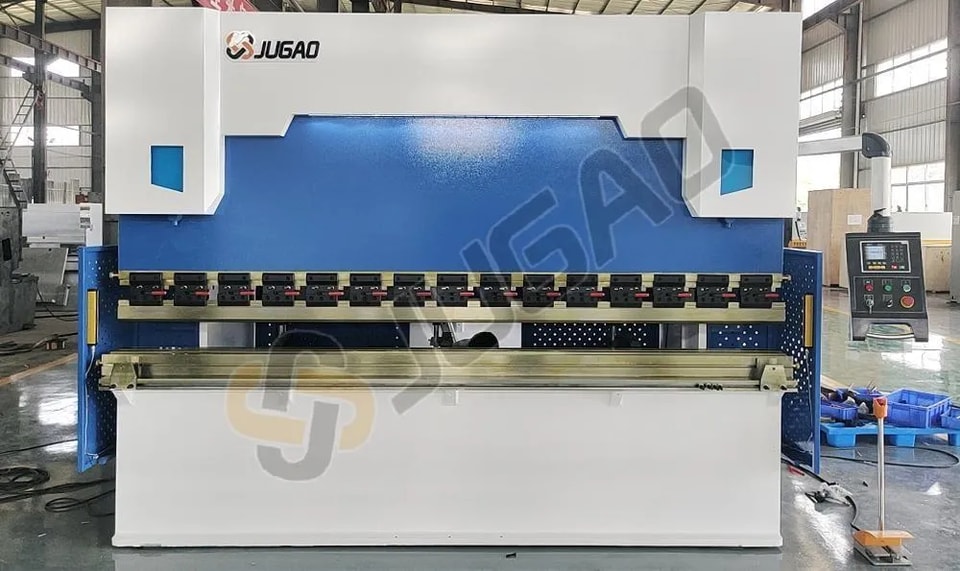

مقدمة عن نظام E21

في تشغيل المعادن الحديث، تؤدي مكابس الثني دورًا حيويًا في عمليات ثني الصفائح المعدنية. يركز هذا الدليل تحديدًا على الآلات المزودة بنظام التحكم E21، ويقدم إرشادات شاملة حول الإعداد والتشغيل والمعايرة. سواء كنت مشغلًا مبتدئًا أو تحتاج إلى مراجعة مهاراتك، فسيساعدك هذا الدليل على تحقيق الأداء الأمثل للآلة.

الجزء الأول: النظام الهيدروليكي والتوصيلات الكهربائية

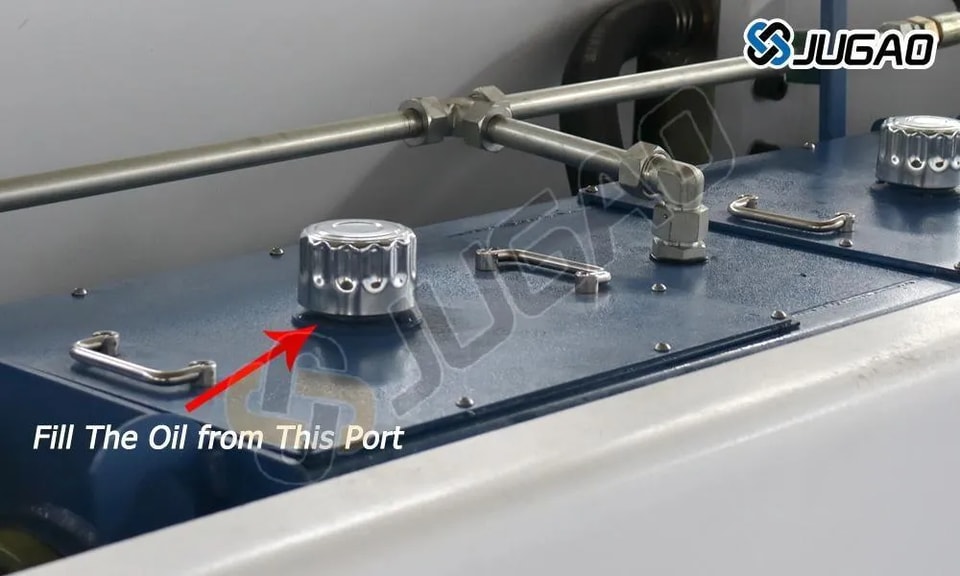

تعبئة الزيت الهيدروليكي بشكل صحيح

لتحقيق الأداء الأمثل لـمكبس الثني NC E21، املأ خزان الزيت الهيدروليكي بـزيت هيدروليكي مقاوم للتآكل. يقلل هذا الزيت المتخصص الاحتكاك ويحد من تآكل المكونات الهيدروليكية. استخدممنفذ تعبئة الزيت المخصص، وحافظ على مستوى الزيت ضمن الحدود الموصى بها. تجنب الإفراط في التعبئة واستخدام زيت رديء الجودة، لأن ذلك قد يؤدي إلىعدم كفاءة النظام واحتمال حدوث تلف. إن فحص مستوى الزيت بانتظام واستبداله في الوقت المناسب أمران أساسيان لـالحفاظ على الأداء الأقصى لمكبس الثني.

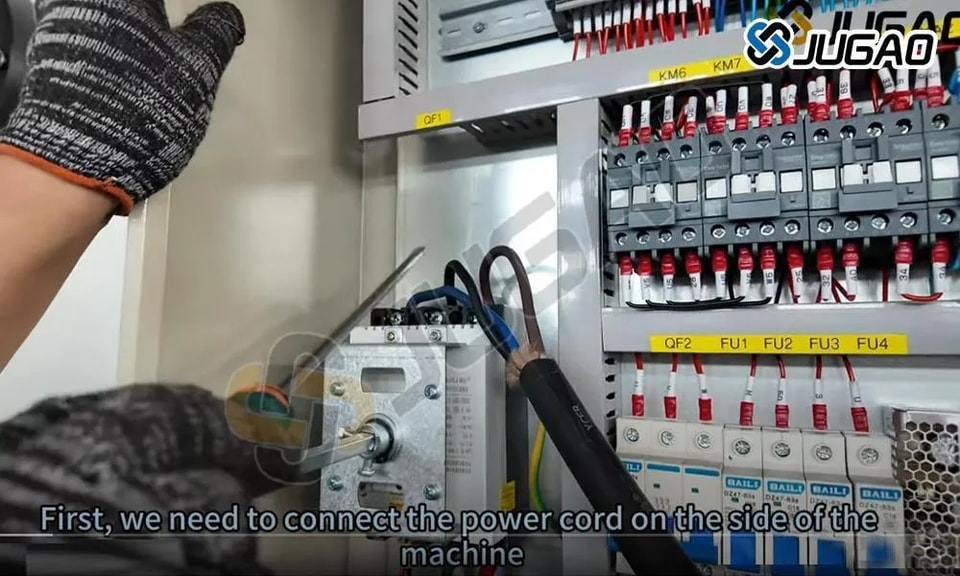

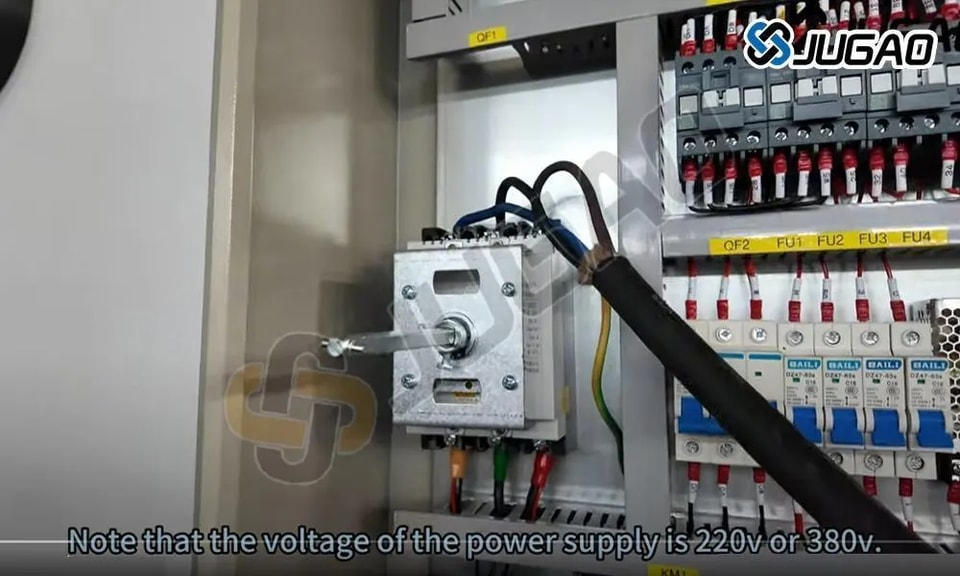

توصيل الطاقة الكهربائية

قبل تشغيلمكبس الثني NC، تأكد من التوصيل الصحيح بـمصدر طاقة ثلاثي الطوروهذا أمر بالغ الأهمية لضمان التشغيل المستقر ومنع الأعطال الكهربائية. تحقّق من أن جهد مصدر الطاقة يطابق مواصفات الماكينة. اطلب من كهربائي مؤهل تنفيذ جميع التوصيلات، مع التأكد من أن الأسلاك آمنة ومتوافقة مع معايير السلامة. بعد التوصيل، تأكد من التأريض السليم لتجنب المخاطر الكهربائية. فعّل مفتاح الطاقة الرئيسي وتحقّق من لوحة التحكم بحثًا عن رسائل الخطأ. إذا لم تظهر أي مشكلات، يصبح النظام جاهزًا للتشغيل. التزم دائمًا بإرشادات الشركة المصنّعة للاستخدام الآمن والفعّال.

تسلسل تشغيل الطاقة

قبل تشغيلمكبس الثني NC E21، تأكد من استقرار توصيل الطاقة وتوافق الجهد. ابحث عنمفتاح الطاقة الرئيسي، والذي يكون عادةً موجودًا على الجانب أو اللوحة الخلفية للماكينة. حرّك المفتاح إلىوضع التشغيل "ON" واترك بضع ثوانٍ لتهيئة النظام. ينبغي أن تعرض لوحة التحكم معلومات بدء التشغيل، بما يدل على جاهزية النظام. إذا ظهرت رموز خطأ، فارجع إلى دليل المستخدم للحصول على إرشادات استكشاف الأعطال وإصلاحها. احرص دائمًا على اتباع إجراءات السلامة قبل بدء عمليات الثني.

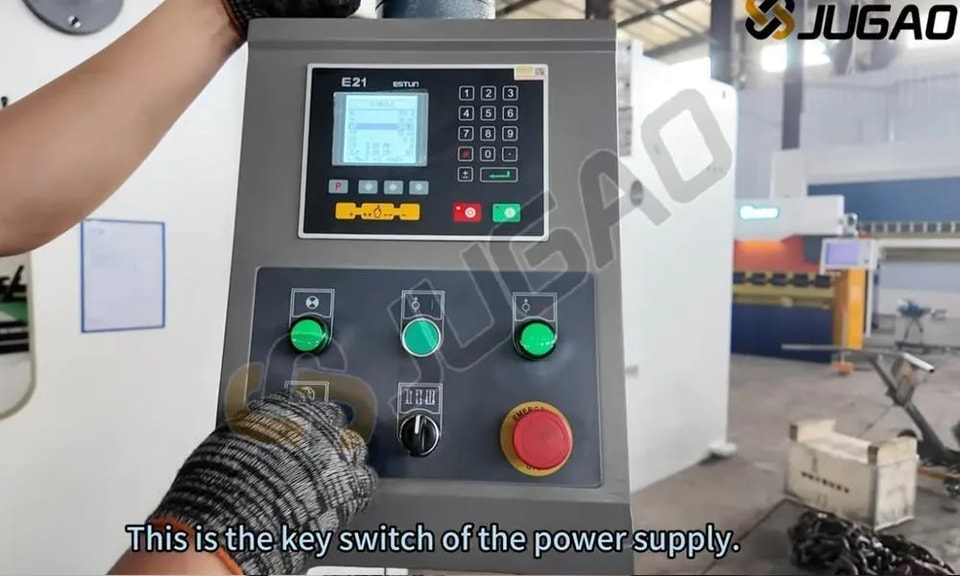

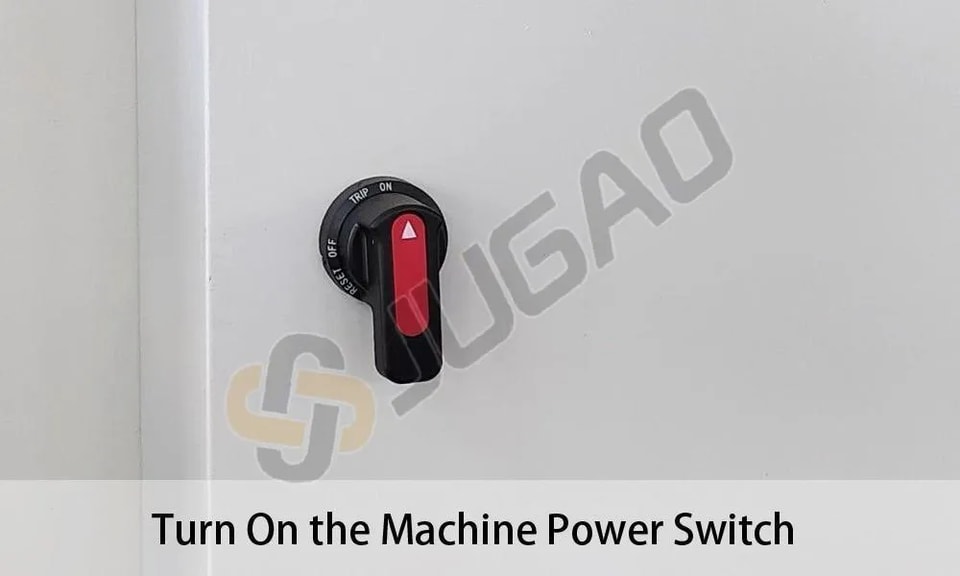

تشغيل طاقة الماكينة

تأكد من استقرار مصدر الطاقة وتوافق الجهد الصحيح قبل التشغيل. ابحث عنمفتاح الطاقة الرئيسيعلى لوحة التحكم أو الخزانة الكهربائية.وضع التشغيل "ON" وحرك المفتاح إلى

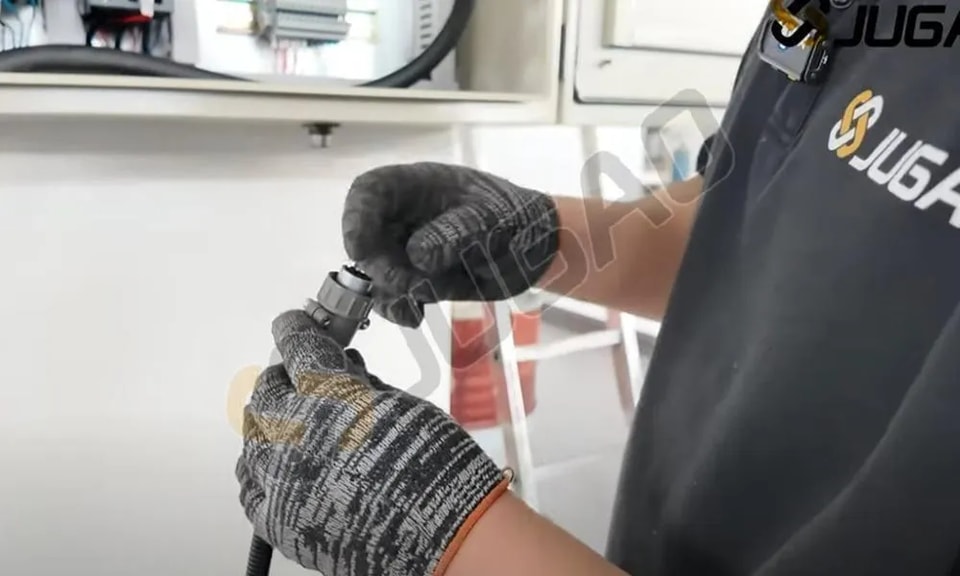

توصيل دواسة القدم

لضمانمكبس الثني NC E21التشغيل السليم، وصّل دواسة القدم بإحكام بالماكينة. ابحث عن منفذ التوصيل المخصص للدواسة على لوحة التحكم أو قاعدة الماكينة. قم بمحاذاة موصل الدواسة مع المنفذ وأدخله بإحكام حتى يثبت في مكانه. تأكد من إحكام التوصيل لمنع الانفصال العرضي أثناء التشغيل. اختبر استجابة الدواسة بضغط خفيف. إذا لم تستجب الماكينة، فتحقق من التوصيلات ومصدر الطاقة. إن توصيل الدواسة بشكل صحيح يعزز السلامة والتحكم التشغيلي أثناء عمليات الثني.

تشغيل طاقة النظام

ابدأمكبس الثني NC E21التشغيل من خلال تحديدمفتاح الطاقة الرئيسيعلى لوحة التحكم. تأكد من استقرار توصيل الطاقة قبل تحويل المفتاح إلى"ON". تؤكد أضواء المؤشرات أو إضاءة شاشة العرض نجاح التشغيل. اترك النظام يتهيأ قبل بدء العمليات. إذا فشلت الماكينة في البدء، فتحقق من مصدر الطاقة وزر الإيقاف الطارئ وقواطع الدائرة. اتبع دائمًا إرشادات السلامة الكهربائية عند التعامل مع المكونات.

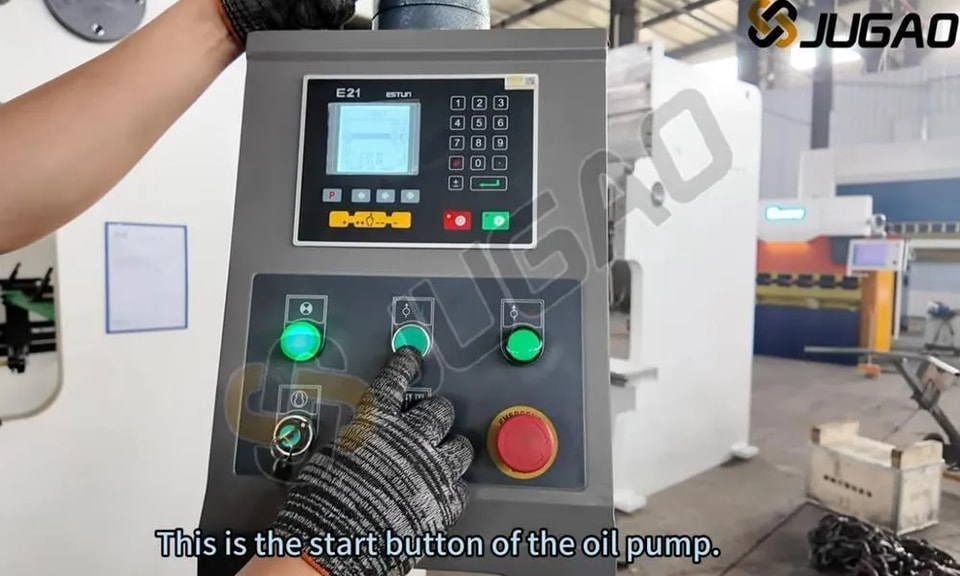

تشغيل المضخة الهيدروليكية

قبل تشغيلمكبس الثني NC E21، تأكد من سلامة توصيل الطاقة. ابحث عنمفتاح المضخة على لوحة التحكم وقم بتفعيله لبدء النظام الهيدروليكي. يشير الأزيز المنتظم إلى التشغيل الطبيعي للمضخة. تحقّق منمستوى الزيت الهيدروليكي وافحص أي تسربات أو أصوات غير طبيعية. إذا لم يبدأ النظام بشكل صحيح، افحص توصيلات الطاقة وزر الإيقاف الطارئ. إن تشغيل المضخة بشكل صحيح يضمنضغطًا ثابتًا وعمليات ثني سلسة، مما يمنع أخطاء المعالجة. احرص دائمًا على اتباع إجراءات السلامة عند تشغيل الماكينات.

تحرير زر الإيقاف الطارئ

للاستئناف إلىمكبس الثني NC E21التشغيل العادي، حرّرزر الإيقاف الطارئ (E-stop) الموجود على دواسة الخطوة. تعمل هذه الميزة الأمنية المهمة على إيقاف وظائف الماكينة فورًا لمنع الحوادث. يتم التحرير بالضغط بقوة أو بالدوران عكس اتجاه عقارب الساعة (بحسب الطراز) حتى يعود الزر إلى موضعه الأصلي. بعد التحرير، تحقّق من لوحة التحكم للتأكد من إعادة ضبط النظام. تأكد من ثبات الدواسة قبل مواصلة التشغيل. إنزر الإيقاف الطارئ بطريقة صحيحة يعزز السلامة ويضمن استمرارية عمليات الثني دون انقطاع.

تشغيل بدء الماكينة

يؤدي الضغط علىإدخال إلى بدءمكبس الثني NC E21تسلسل الثني. بعد التحقق من جميع الإعدادات — بما في ذلكزاوية الثني، وسماكة المادة، وموضع المقياس الخلفي—اضغطإدخال للتأكيد وتنفيذ البرنامج. سيُوجّه النظام الكباس لإجراء الثني بدقة وفق القيم المضبوطة مسبقًا. احرص دائمًا علىتموضع قطعة الشغل الصحيح واتخاذ جميع إجراءات السلامة قبل تشغيل الماكينة. تُمكّن هذه الخطوة الحاسمة منثني المعادن بكفاءة ودقة عالية، مما يعزز كلًا من الإنتاجية والجودة فيتصنيع الصفائح المعدنية.

التحقق من دوران المحرك الرئيسي

قبل تشغيلمكبس الثني NC E21، تحقّق مناتجاه دوران المحرك الرئيسي لضمان الأداء السليم. قد يؤدي الدوران غير الصحيح إلى انخفاض كفاءة التشغيل أو تلف النظام. بعد تشغيل الطاقة، راقب حركة المحرك. في حال كان الدوران غير صحيح،بدّل أي سلكين من أسلاك التغذية لتصحيح تسلسل الأطوار. تأكد من سلاسة تشغيل المحرك قبل بدء عمليات الماكينة. تساعد الفحوصات المنتظمة للدوران على منع التآكل غير الضروري وتضمنثبات دقة الثني وعمرًا أطول للماكينة.

أهمية الدوران مع عقارب الساعة

عند تشغيل نظام مكبس الثني NC E21، فإن الضبط الصحيح لمقبض التحكم أو اتجاه دوران المحرك أمرٌ أساسي.الدوران مع عقارب الساعة يشير عادةً إلى الحركة الصحيحة، مما يضمن التموضع الدقيق وثبات دقة الثني.الدوران عكس عقارب الساعة قد يدل على إعدادات غير صحيحة، مما قد يسبب أخطاء في زاوية الثني أو عدم المحاذاة. تحقّق دائمًا من اتجاه الدوران قبل عمليات الثني. يحافظ الإعداد والمعايرة الصحيحان للماكينة على الكفاءة، ويطيلان عمر الأدوات، ويعززان الجودة الإجمالية للإنتاج في تصنيع المعادن.

شرح الدوران عكس عقارب الساعة

يدور الاتجاه عكس عقارب الساعة في الاتجاه المعاكس لحركة عقارب الساعة. في الأنظمة الميكانيكية، غالبًا ما يشير هذا الدوران إلى حركة عكسية أو متطلبات وظيفية محددة مثل فك المثبتات أو تعشيق تروس خاصة. في مكابس الثني والماكينات الصناعية، يؤثر اتجاه دوران المحرك أو المحور في الأداء والدقة والسلامة. يمنع الدوران الصحيح الأعطال الميكانيكية ويحسّن الكفاءة. ينبغي على المشغلين التحقق من اتجاه الدوران أثناء الإعداد لتجنب المشكلات التشغيلية. وفي حال حدوث دوران غير متوقع عكس عقارب الساعة، افحص توصيلات المحرك وإعدادات النظام.

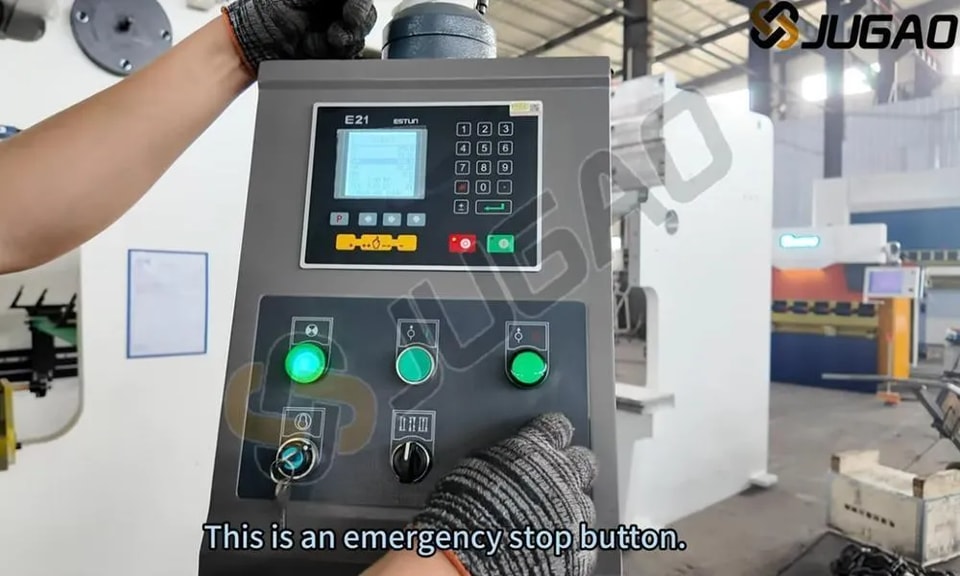

تفعيل زر التوقف الطارئ

أثناءمكبس الثني NC E21 التشغيل،اضغط فورًا على زر التوقف الطارئ عند أي عطل أو أي مشكلة تتعلق بالسلامة. يؤدي هذا الإجراء إلى فصل طاقة الماكينة فورًا، مما يمنع أي حركة إضافية ويضمن سلامة المشغّل. تحقّق دائمًا منإمكانية الوصول إلى زر التوقف الطارئ قبل بدء عمليات الثني. تضمن الفحوصات المنتظمة للزر أداءً صحيحًا وسهولة الوصول إليه دون عوائق. بعد التفعيل، حدّد المشكلات وعالجها قبل إعادة التشغيل. إن الاستخدام الصحيح لهذه الخاصية الأمنية يقلل المخاطر ويعزز سلامة بيئة العمل.

ضبط التوصيل الكهربائي

قد تؤدي الأسلاك غير الصحيحة في مكبس الثني NC E21 إلى أخطاء في اتجاه الحركة أو مشكلات في استجابة النظام. إذا كانت حركة المقياس الخلفي أو الكباس غير صحيحة،بدّل توصيلين من الأسلاك في المحرك أو لوحة التحكم. يعكس هذا الضبط تسلسل أطوار المحرك ويعيد التشغيل السليم. قبل إجراء أي تعديلات،أوقف تشغيل النظام وراجع مخططات التوصيل لتجنّب المخاطر الكهربائية. بعد ضبط الأسلاك، أعد تشغيل الماكينة واختبر الحركة للتأكد. يوفّر هذا الحل السريع الكفاءة ويمنع التوقف غير الضروري.

الجزء 2: تهيئة النظام

تشغيل مكبس الثني NC E21

قبل تشغيلمكبس الثني NC E21، تأكد من استقرار توصيل الطاقة. حدد موقعمفتاح الطاقة الرئيسيعلى اللوحة الكهربائية، وعادةً ما تكون على جانب الماكينة أو في الخلف. أدر المفتاح إلى"ON"الوضع وانتظر تهيئة النظام. يجب أن تعرض لوحة التحكم معلومات بدء التشغيل، بما يشير إلى جاهزية النظام. تحقّق من رسائل الخطأ أو التحذيرات. إذا كان كل شيء طبيعيًا، فتابع إلى اختيار معلمات الثني. اتّبع دائمًاإجراءات السلامةعند التعامل مع المكوّنات الكهربائية لتجنّب المخاطر المحتملة.

تنشيط نظام التحكم

ابدأمكبس الثني NC E21التشغيل من خلال تحديدمفتاح الطاقة الرئيسيعلى لوحة التحكم. أدر المفتاح إلى"ON"الوضع، مع ملاحظةإضاءة لمبة المؤشرللتأكد من وصول الطاقة. تأكّد من استقرار جهد التغذية وتكوينه بشكل صحيح لتجنّب أخطاء النظام. بعد التشغيل، امنح النظام وقتًا لإتمام التهيئة. تحقّق منشاشة وحدة التحكم E21للتأكد من ظهور الشاشة الرئيسية الافتراضية. عالج أي رسائل تحذير قبل المتابعة. إن تفعيل الطاقة بالشكل الصحيح أمر أساسي للتشغيل الآمن والفعّال.

بدء تشغيل النظام الهيدروليكي

ابدأمكبس الثني NC E21التشغيل ببدءمضخة الزيت. تأكّد من استقرار مصدر الطاقة وصحة توصيل الماكينة. اضغط علىزر بدء مضخة الزيتعلى لوحة التحكم لتفعيل النظام الهيدروليكي. يشير أزيز ثابت إلى عمل المضخة بصورة طبيعية. تحقّق من وجود أي أصوات غير معتادة أو اهتزازات. اترك الزيت يدور قبل بدء تشغيل الماكينة. يضمن تشغيل المضخة بالشكل الصحيحثبات الضغط، وسلاسة أداء الثني، وموثوقية الماكينة على المدى الطويل.

إلغاء تفعيل زر التوقف الاضطراري

قبل تشغيلمكبس الثني NC E21، قم بإطلاقمفتاح التوقف الاضطراري. توفّر هذه الميزة الحيوية للسلامة إمكانية إيقاف الماكينة فورًا في حالات الطوارئ. لإلغاء التفعيل، أدر المفتاح مع عقارب الساعة حتى ينبثق، مما يدل على إعادة تنشيط النظام. بعد الإلغاء، تحقّق من لوحة التحكم بحثًا عن رسائل خطأ وأعد الضبط إذا لزم الأمر. تأكّد من حالة أمان الماكينة قبل متابعة العمليات. إنمفتاح التوقف الاضطراريالتعامل الصحيح يضمن السلامة ويمنع التوقف غير الضروري.

إلغاء توقف الطوارئ عبر دواسة القدم

للاستئنافمكبس الثني NC E21التشغيل،ألغِ زر التوقف الاضطراري (E-stop) الموجود على دواسة القدم. أولًا، تحقّق منزر E-stop—إذا كان مفعّلًا، فأدره مع عقارب الساعة لإعادة الضبط. تأكّد منوضع دواسة القدم بشكل صحيحومن خلوّها من أي عوائق. اختبر استجابة النظام بضغط خفيف على الدواسة. إذا لم تبدأ الماكينة، فتحقّق من مفاتيح الأمان وأعد ضبط وحدة التحكم. يضمن إلغاء تفعيل E-stop بشكل صحيح سلاسة التشغيل ويمنع انقطاع الإنتاج أثناء عمليات ثني المعادن.

أمر بدء التشغيل

يؤدي الضغط علىإدخاليُفعّل المفتاحمكبس الثني NC E21، ليبدأ عملية الثني. قبل الضغط علىإدخال، تحقّق من جميع المعلمات بما في ذلك زاوية الثني، وموضع المقياس الخلفي، وإعدادات الضغط. بعد التأكيد، يؤدي الضغط علىإدخالإلى إرسال إشارة للماكينة لتنفيذ تسلسل الثني. راقب العملية لضمان سلاسة التشغيل والحفاظ على الدقة. وتشمل إجراءات السلامة الأساسية إبعاد اليدين عن الأجزاء المتحركة وارتداء معدات الوقاية. إنإدخالالاستخدام الصحيح لوظيفة

الجزء 3: أوضاع التشغيل

التشغيل في الوضع الفردي

الـالوضع الفرديفي حقل مكبس الثني NC E21 يتيح المعالجة اليدوية لخطوات الثني الفردية. هذا الوضع مثالي لـإنتاج الدفعات الصغيرةو مهام الثني المخصصة، مما يوفر مرونة وتحكمًا دقيقًا في كل عملية. يمكن للمستخدمين ضبطزوايا الثني، ومواضع المقياس الخلفي، وحدود الشوط قبل تنفيذ كل خطوة على حدة. يضمن النظام أداءً دقيقًا مع السماح بالتعديلات الفورية. ويُعد الوضع الفردي ذا قيمة خاصة فيتطوير النماذج الأولية والمشاريع المتخصصة، إذ يضمن دقة عالية دون الحاجة إلى برمجة معقدة. ويسهم إتقان هذا الوضع في تعزيز الكفاءة وتقليل الأخطاء فيثني الصفائح المعدنيةالعمليات.

وظائف وضع التحريك التدريجي

الـوضع التحريك التدريجيفي حقلمكبس الثني NC E21يوفر تحكمًا يدويًا في حركة الكباس لضمان التموضع الدقيق. يساعد هذا الوضع في إعداد العِدد، واختبار زاوية الثني، والتحقق من الدقة قبل التشغيل الكامل. عند الضغط على زر التحريك التدريجي، يتحرك الكباس بشكل متدرج، مما يمنح المشغلين تحكمًا كاملاً في عمق الثني والمحاذاة. وتُعد هذه الوظيفة مفيدة بشكل خاص لإجراء التعديلات الدقيقة، وتقليل الأخطاء، وتحسين كفاءة العمل. استخدم وضع التحريك التدريجي بحذر لتجنب الإفراط في الضبط. كما أن إتقان هذه الوظيفة يعزز دقة الماكينة ويضمن نتائج ثني متسقة، مما يجعلها ضرورية للإعداد والمعايرة.

وضع التشغيل المستمر

الـالوضع المستمرفي حقل مكبس الثني NC E21 يتيح عمليات الثني المتواصلة، مما يحسن كفاءة الإنتاج الكمي. وعند تفعيله، تقوم الماكينة تلقائيًا بتنفيذ دورات الثني دون الحاجة إلى إعادة تشغيل المشغل بين الدورات. هذا الوضع مثالي لمعالجة الصفائح المعدنية عالية الحجم، إذ يقلل من وقت التوقف ويرفع الإنتاجية. ينبغي على المشغلين التحقق من محاذاة العِدد وموضع المادة بشكل صحيح قبل تفعيل الوضع المستمر للحفاظ على الدقة والاتساق. كما أن المراقبة المنتظمة ضرورية لمنع سوء المحاذاة أو حدوث الأخطاء. ويسهم الاستخدام الفعال للوضع المستمر فيدورات إنتاج أسرعو جودة ثني متسقة، مما يحسن الأداء التشغيلي العام.

الجزء 4: برمجة النظام والتشغيل

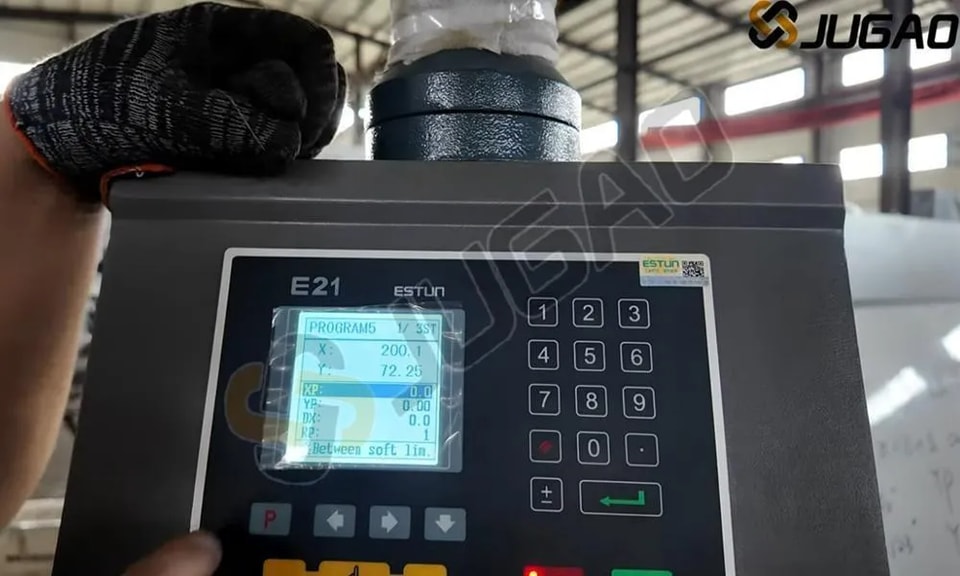

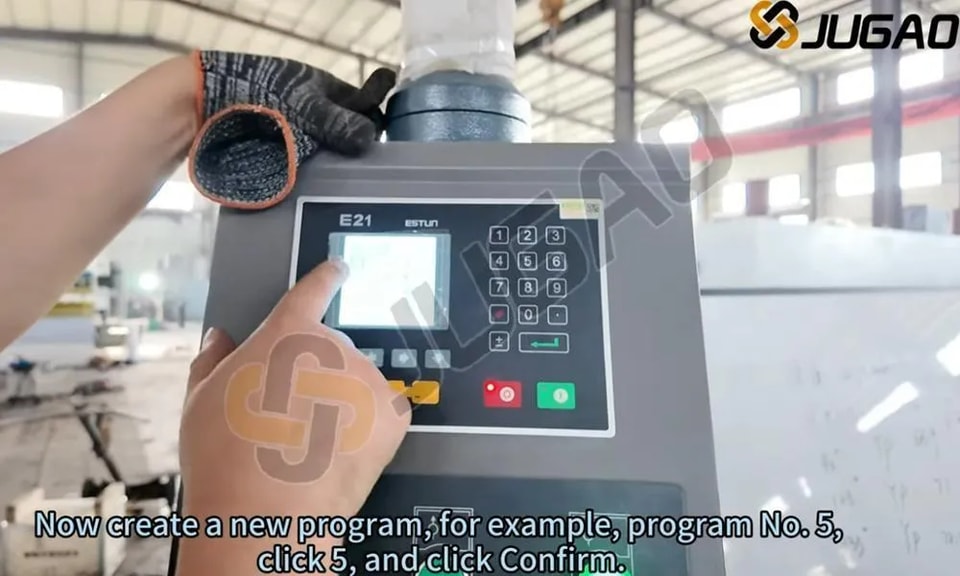

برمجة مكبس الثني بنظام E21 NC

الـمكبس الثني NC E21 يتميز بواجهة برمجة بسيطة لكنها قوية لثني المعادن بكفاءة. يمكن للمشغلينضبط زوايا الثني، ومواضع المقياس الخلفي، وتسلسل الخطوات من خلال لوحة التحكم الرقمية. يدعم النظامالبرمجة متعددة الخطوات، مما يتيح تخزين عدة خطوات ثني للمشاريع المعقدة. ولتحقيق أفضل أداء، تأكد من إدخال بيانات المادة بدقة، واختيار العِدد المناسبة، وإجراء معايرة منتظمة للنظام. ويُعدوحدة التحكم E21 سهولة في الاستخدام، مما يجعله مناسبًا لـتصنيع المعادن على نطاق صغير إلى متوسط. إن إتقانبرمجة E21 NC يتيح للمستخدمينزيادة الإنتاجية ودقة الثني، مع تقليل الأخطاء وهدر المواد.

إعداد المعلمات لعمليات الثني

للحصول علىمكبس الثني NC E21نتائج دقيقة، فإنقيم YP وXP ضروري. اضبطقيمة YP على 93لضمان تموضع دقيق للرام، مما يؤثر مباشرةً في عمق الثني وثباته. اضبطقيمة XP إلى 50لتحسين موضع المقياس الخلفي لضمان محاذاة دقيقة للمادة. إن المعايرة الصحيحة للمعلمات تعزز دقة الثني، وتقلل هدر المواد، وتحسن الكفاءة الإجمالية. كما أن الفحص المنتظم وضبط هذه الإعدادات بدقة يرفعان أداء الماكينة بشكل ملحوظ، ويضمنان ثنيات عالية الجودة مع أقل قدر من الأخطاء في تصنيع الصفائح المعدنية.

تصحيح زاوية الثني

عند الحصول علىثنيات بزاوية 93 درجةبدلاً من الزاوية المتوقعة90 درجة، تصبح هناك حاجة إلى تعديلات لتحسين الدقة. تنشأ هذه المشكلة الشائعة من ارتداد المادة بعد الثني، أو اختيار لكمة/قالب غير صحيح، أو إعدادات ضغط غير كافية. وتشمل طرق التصحيحزيادة قوة الضغط، أو استخدامفتحات قالب V أضيق، أو تطبيقتقنيات الثني الزائدللتعويض عن الارتداد. بالإضافة إلى ذلك، فإن التحقق منتموضع المقياس الخلفيو معايرة مكبس الثنييساعد على تحقيق زوايا دقيقة قدرها 90 درجة. إن الفحص المنتظم لـسماكة المادةو معلمات الثنييضمن الاتساق ويقلل أخطاء الإنتاج. كما أن الضبط الصحيح يعزز دقة الثني والكفاءة الإجمالية.

ضبط طول الثني

مع طول الثني الحالي البالغ55 مممقابل المطلوب50 مم، تصبح هناك حاجة إلى تعديلات دقيقة. تحقّق من إعداداتوحدة تحكم E21 NCوتأكد من إجراءمقياس الرجوع الخلفيالمعايرةوضبط محاذاة اللكمة والقالبلتقليل الانحرافات. وإذا لزم الأمر، اضبط موضع المادة بدقة وأجرِ ثنيات اختبار للتأكد من الدقة. كما أن الصيانة المنتظمة للمقياس الخلفي والنظام الهيدروليكي تحافظ على نتائج ثابتة. ويضمن الضبط السليم ثنيًا دقيقًا، ويقلل هدر المواد ويحسن كفاءة الإنتاج.

الجزء 5: معايرة النظام

إجراء معايرة المحور Y

تضمن معايرة المحور Y علىمكبس الثني NC E21دقة عمق الثني وثباته في تصنيع المعادن. وتقوم المعايرة الصحيحة بمواءمة حركة الرام مع معلمات الثني المبرمجة، مما يمنع الانحرافات وهدر المواد. ولإجراء المعايرة، ادخل إلىوحدة التحكم E21، ثم انتقل إلىإعدادات المحور Yوأدخل القيم المرجعية الصحيحة استنادًا إلى أدوات التشغيل وسماكة المادة. أجرِ ثنيات اختبار وقِس النتائج لضبطها بدقة. كما أن المعايرة المنتظمة تحافظ على الدقة وتطيل عمر الأدوات، وتضمن ثنيات عالية الجودة. اتبع دائمًا إرشادات الشركة المصنعة لتحقيق أفضل أداء ومنع سوء المحاذاة فيعمليات مكبس الثني.

ضبط قيمة YP

يؤدي ضبطقيمة YP على 93.2إلى تحديد عمق الكباس أثناء الثني.تتيح قيم YP الأعلىاختراقًا أعمق للكبس، مما ينتجزوايا ثني أصغر. وعلى العكس، فإن قيم YP المنخفضة تحد من حركة الكباس، مما يخلقزوايا ثني أكبر. ويضمن الضبط الصحيحنتائج ثني دقيقة ومتسقة، مع تقليل هدر المواد وتحسين الكفاءة. ينبغي للمشغلين ضبط إعدادات YP بدقة وفقًا لـسماكة المادة والزوايا المطلوبةلتحقيقأقصى دقة. يُعدّ المعايرة المنتظمة لقيمة YP ضرورية للحفاظ علىثنيات عالية الجودةفي تصنيع الصفائح المعدنية.

عملية معايرة محور X

إنمعايرة المحور Xالمعايرة الصحيحة للمحور X ضرورية لـتموضع المقياس الخلفيفي حقل مكبس الثني NC E21الدقة فيإعدادات المعلماتعلى وحدة التحكم E21 وأدخل موضع المقياس الخلفي الفعلي. استخدم أدوات قياس دقيقة للتحقق من المسافة بين المقياس الخلفي وخط الثني. أجرِ التعديلات اللازمة واحفظ الإعدادات. تمنع المعايرة المنتظمةالأخطاء البعديةوتعزز اتساق الثني. أعد التحقق دائمًا بعدتغيير العدد أو أعمال الصيانة. إن معايرة محور X بشكل جيد تحسن الكفاءة، وتقلل إعادة العمل، وتضمنثني المعادن عالي الدقةالعمليات.

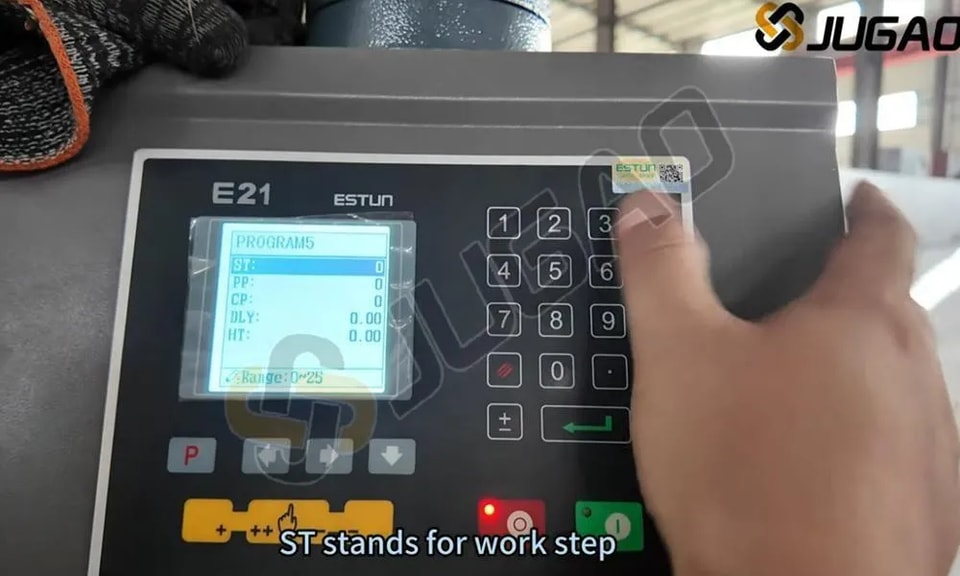

الدخول إلى وضع البرمجة

عند تشغيلمكبس الثني NC E21, النقر المزدوج على زر "P"يدخل وضع البرمجة. يتيح ذلك ضبط زوايا الثني ومواضع المقياس الخلفي ومعلمات الشوط بكفاءة. في وضع البرمجة، يُدخل المشغلون القيم الرقمية ويؤكدون الإعدادات لعمليات ثني دقيقة. تعزز هذه الوظيفةكفاءة سير العمل، مما يقلل وقت الإعداد ويحد من الأخطاء. تحقق دائمًا من صحة الإعدادات قبل عمليات الثني للحصول على أفضل النتائج. إن إتقان هذه الخطوة يبسّطتشغيل وحدة التحكم E21 NC، مما يجعل ثني المعادن أكثر دقة وكفاءة.

إدخال كلمة مرور النظام

للوصول إلىمكبس الثني NC E21الإعدادات المتقدمة، انتقل إلىصفحة CONSTعلى واجهة وحدة التحكم. عند المطالبة، أدخل كلمة المرور1212لإلغاء قفل خيارات التكوين المقيدة. يتيح ذلك ضبط معلمات النظام، وتحسين دقة الثني، وإجراء تعديلات تشغيلية. يُعد إدخال كلمة المرور بدقة أمرًا بالغ الأهمية لتجنب مشكلات الوصول. بعد إلغاء القفل، راجع الإعدادات بعناية وقم بتهيئتها وفقًا لمتطلبات ثني المعادن. عند وجود تعديلات غير مؤكدة، راجعدليل المستخدمأو اتصل بالدعم الفني.

اختيار وضع التعليم

علىTEACHالصفحة، يضمن الاختيار المناسب لـX-Teaتجارب تعلم مثالية ومصممة وفقًا للاحتياجات المحددة. يوفر كلX-Teaخيار رؤى شاملة، مما يسهّل فهم المفاهيم الأساسية. سواء كنت تبحث عن أدلة للمبتدئين أو محتوى تقني متقدم، فإنTEACHالصفحة تقدم خيارات منظمة. تنقّل بينX-Teaالخيارات المتاحة، وقارن الميزات، واختر ما يطابق أهداف التعلّم. وبفضل التعليمات الواضحة والمحتوى المنظم، يمكنك استيعاب المعرفة الأساسية بسرعة للتطبيق العملي الفعّال.

إدخال طول الثني

عند ضبطمكبس الثني NC E21، يضمن إدخال طول الثني الفعلي بدقة نتائج دقيقة. لطول الثني المطلوب لـ55mm، أدخل55في نظام التحكم. يضمن ذلك التوافق الصحيح بين المقياس الخلفي ومعلمات الثني وأبعاد قطعة العمل، مما يمنع أخطاء الثني النهائية. يحد الإدخال الدقيق من هدر المواد ويعزز الإنتاجية. تحقّق دائمًا من القيم المُدخلة قبل التشغيل لتجنب عدم المحاذاة. يُعد الإدخال الصحيح لبيانات نظام E21 أمرًا بالغ الأهمية للحفاظ على دقة الثني المتسقة وتحسين الكفاءة الإجمالية لمكبس الثني.

استئناف عملية الثني

أثناءمكبس الثني NC E21التشغيل، استأنف الثني بسرعة عبرالنقر المزدوج على زر "P"على وحدة التحكم. هذه الوظيفة مفيدة بشكل خاص فيإعادة تموضع قطعة العملأو إجراء التعديلات قبل متابعة تسلسل الثني. بعد النقر المزدوج على "P"، تعود الآلة إلىموضع الثني السابق، مما يتيح سير عمل سلسًا وفعّالًا. تعمل هذه الميزة على تحسينسرعة التشغيل والدقة، وتقلل من وقت التوقف بين عمليات الثني. إن إتقان هذه الوظيفة يضمنإنتاجية أعلىو ودقةفي تشكيل الصفائح المعدنية. تحقّق دائمًا من التموضع قبل المتابعة لتجنب عدم المحاذاة.

الجزء 6: عمليات الإنتاج

تقنية الثني بزاوية 90 درجة

الـزاوية ثني 90 درجةتُعد معيارًا في تصنيع المعادن، وتضمن نتائج دقيقة ومتسقة. ويتوقف تحقيق هذه الزاوية على عوامل تشملسُمك المادة، واختيار القالب، وإعدادات مكبس الثني. مناسبعرض قالب Vو نصف قطر الثاقبتُعدّ ضرورية للحفاظ على الدقة. بالإضافة إلى ذلك، فإن ضبطقوة الثني وموضع مقياس الخلفيضمن قابلية التكرار. ينبغي على المشغلين مراعاةتعويض الارتداد المرنلمنع الانحرافات. إن استخداممكابس الثني المتحكم بها بنظام CNC أو NCيحافظ على الاتساق عبر عدة عمليات ثني، مما يقلل الأخطاء ويحسن الكفاءة. إن المعايرة الصحيحة واختيار العدد المناسبة أمران أساسيان للحصول علىثنيات بزاوية 90 درجة.

فهم طول الثني

الـطول الثنيفي نظام مكبس الثني E21 NC يشير إلى الحد الأقصى لطول الصاج المعدني الذي يمكن ثنيه في عملية واحدة. ويُحدد ذلك وفقًا لحجم طاولة عمل الماكينة وتكوين العدد. إن ضبط طول الثني بشكل صحيح يضمننتائج ثني دقيقة، ويقلل هدر المواد، ويمنع تحميل العدد فوق طاقتها. يجب على المستخدمين دائمًا التحقق من مواصفات الماكينة، واختيارالأسطمبات والقوالب المناسبة، وضبط موضع مقياس الخلف للحصول على نتائج دقيقة. إن فهم طول الثني أمر أساسي لتحسين الإنتاجية وتحقيقدقة ثني متسقةفي تصنيع الصفائح المعدنية.

الجزء 7: إيقاف النظام

إيقاف المضخة الهيدروليكية

الـمفتاح إيقاف المضخةيُعد عنصرًا حيويًا فينظام مكبس الثني E21 NC، إذ يتيح للمشغلينإيقاف المضخة الهيدروليكية بأمانأثناء عدم تشغيل الماكينة. يؤدي تفعيل المفتاحإلى إيقاف المضخة فورًا، مما يمنع استهلاك الطاقة غير الضروري ويقلل من تآكل النظام الهيدروليكي. أوقف المضخة دائمًا بعد انتهاء العملياتلإطالة عمر الماكينة وضمان سلامة موقع العمل. قبل إعادة التشغيل، تحقق من تعشيق المضخة بشكل صحيح لتجنب أخطاء النظام. إن الصيانة المنتظمة وإجراءات الإيقاف الصحيحة تحافظان علىأداء مكبس الثني الأمثل.

تطبيق الإيقاف الطارئ

الـزر الإيقاف الطارئ (Emergency Stop)يُعد ميزة أمان بالغة الأهمية فيمكبس الثني NC E21.زر الإيقاف الطارئزر الإيقاف الطارئزر الإيقاف الطارئالتحقق من الوظائفمكبس الثني NC E21.

الإيقاف الصحيح للنظام

قبل أعمال الصيانة أومكبس الثني NC E21الإيقاف،أوقف مفتاح الطاقة. حدد مفتاح الطاقة الرئيسي على لوحة التحكم وضعه في وضع "OFF". وهذا يضمنالسلامة الكهربائية، منع التشغيلات أو الأعطال العرضية. تأكد دائمًا من انقطاع التيار بالكامل قبل إجراء أي تعديلات أو عمليات فحص. إن إجراءات الإيقاف الصحيحة تطيل عمر الماكينة وتضمن سلامة المشغل. كما أن فصل الطاقة أثناء فترات التوقف الطويلة يقلل استهلاك الطاقة ويحمي المكونات الإلكترونية من أي ارتفاعات محتملة في التيار.

الخلاصة

يقدّم دليل مستخدم نظام E21 هذا فهمًا شاملًا لتشغيل مكبس الثني بنظام NC مع نظام E21. إن إتقان الخطوات الأساسية — بما في ذلك تعبئة الزيت الهيدروليكي، والتوصيلات الكهربائية، ومعايرة النظام، وعمليات الثني — يتيح أقصى كفاءة ودقة لمكبس الثني. ويُعد الإعداد والمعايرة السليمان أمرين حاسمين للحصول على ثنيات متسقة ودقيقة وتحسين أداء الماكينة في بيئات الإنتاج. ولا تقتصر هذه المعرفة على تحقيق نتائج عالية الجودة فحسب، بل تطيل أيضًا عمر المعدات وتقلل التوقف الناتج عن أخطاء التشغيل.

إذا كانت لديك أي مشكلات أو تحتاج إلى توضيح، فإن فريق الدعم الفني الخبير لدينا يوفر لك المساعدة الفورية. نحن ملتزمون بتحسين أداء مكبس الثني NC الخاص بك ونوفر خدمة ما بعد البيع الشاملة لضمان سلاسة التشغيل.

لمزيد من المعلومات حول نظام E21 أو للاطلاع على مجموعة مكابس الثني وآلاتنا الصناعية، تفضل بزيارة موقعنا الإلكتروني. نوفر موارد شاملة تشمل كتيبات المنتجات، ودروس الفيديو، والمواصفات التفصيلية لتعظيم الاستفادة من معداتك. للاستفسارات، تواصل معنا مباشرة عبر معلومات الموقع.
