في مجال ثني المعادن، تُعد برمجة ESA S630 محركًا حاسمًا للإنتاجية. يوضح هذا المقال كيف تتيح قدراتها المتقدمة تبسيط عمليات الثني، بدءًا من التسلسل الدقيق وصولًا إلى تقليل أوقات الدورة. مصممة لكل من ذوي الخبرة في CNC والمبتدئين، تقدم هذه الدليل الرؤى الأساسية اللازمة لاستغلال ESA S630 لتحقيق أقصى كفاءة تشغيلية وإنتاجية.

قائمة شاملة لبرامج الثني

تقدم برمجة ESA S630 مجموعة شاملة من البرامج المتخصصة المصممة لتحسين عمليات الثني لمجموعة واسعة من التطبيقات. فيما يلي نظرة عامة على أنواع البرامج المتاحة واستخداماتها على التوالي::

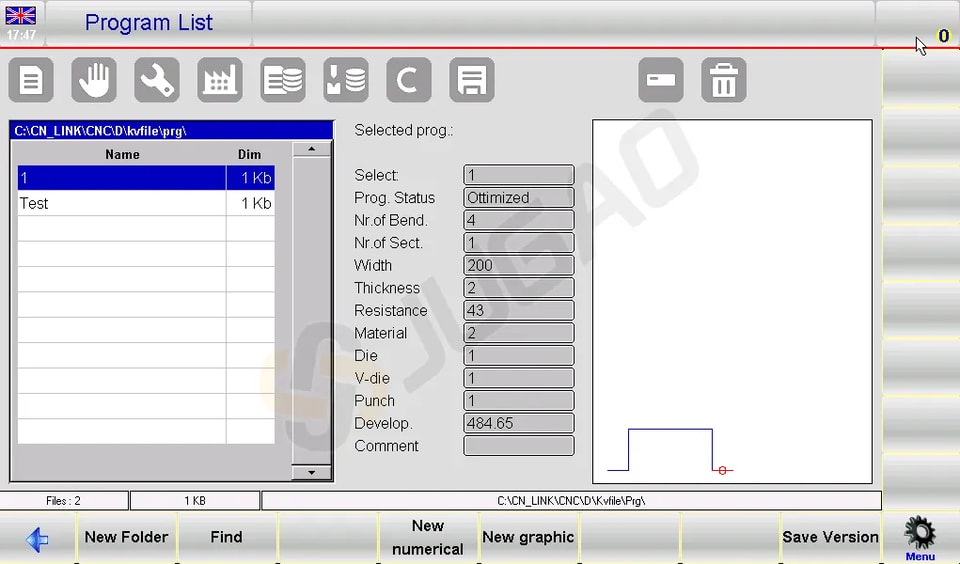

1. إدارة قائمة البرامج:

انتقل إلى قائمة البرامج من خلال واجهة القائمة المخصصة. يوفر هذا الدليل المركزي نظرة هيكلية على جميع البرامج المخزنة، مع القدرة على عرض بيانات البرنامج التفصيلية مباشرة بوضع المؤشر على أي مدخل.

استخدم شريط التمرير للتنقل في القائمة بكفاءة.

2. إنشاء البرامج وتخصيصها :

l مجلد جديد : نظم برامجك بإنشاء مجلدات جديدة لتسهيل الإدارة.

l برامج رقمية جديدة وبرامج رسومية جديدة : أنشئ برامج جديدة بناءً على بيانات رقمية أو رسوميات مرئية، مما يعزز الدقة والتصور في العمليات المعقدة.

l وظائف النسخ وإعادة التسمية : انسخ البرامج بسرعة بأسماء جديدة، مما يسمح بإجراء تعديلات وتكيفات سهلة لمتطلبات الثني المحددة.

l معاينة البرنامج وتحريره :

مكّن معاينات البرنامج لتصور البرامج الرسومية. يمكن إيقاف تشغيل هذه الميزة إذا كان العرض المبسط مفضلاً. قم بإجراء تعديلات مثل إعادة التسمية أو النسخ مباشرة من القائمة، مما يبسط عملية الإدارة.

3. نسخ البيانات الاحتياطي ونقلها :

احفظ البرامج على جهاز USB لنقلها عبر أجهزة مختلفة أو لأغراض النسخ الاحتياطي. تضمن هذه الميزة دعم عمليات الانحناء باستمرار بغض النظر عن الموقع.

احفظ أو احذف عدة برامج في وقت واحد باستخدام الخيارات المخصصة، مما يضمن إدارة فعالة للبيانات.

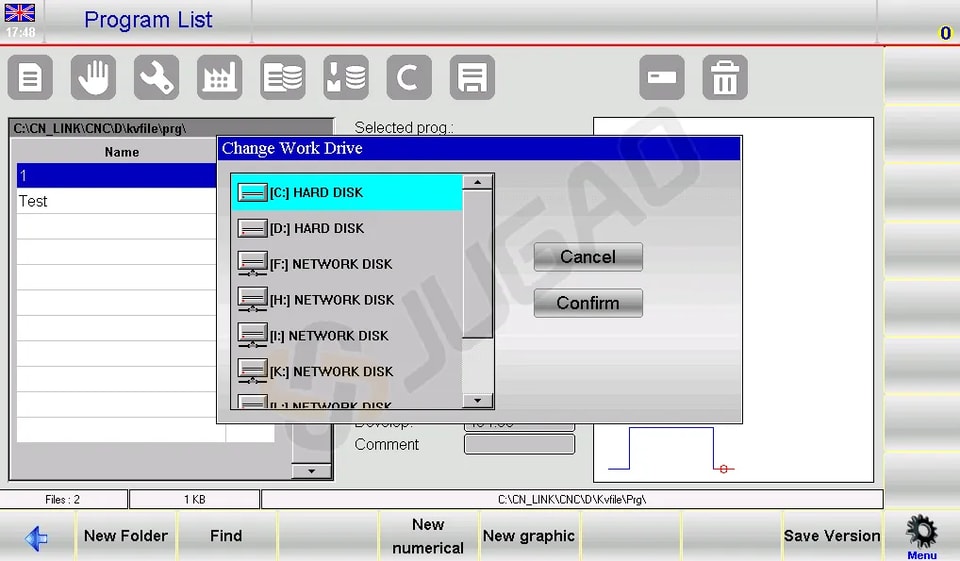

لتغيير وحدة العمل باستخدام ESA S630 Programming، اتبع هذه الخطوات:

l اضغط على الزر للوصول إلى قائمة البرامج .

l انتقل إلى القائمة عن طريق الضغط على الزر المقابل.

l حدد الخيار 5 لـ تغيير محرك العمل .

l استخدم إصبعك لاختيار محرك عمل من القائمة المعروضة.

يضمن هذا التسلسل استخدام ESA S630 Programming بكفاءة، مما يعزز عملية الإعداد ويحافظ على أداء مثالي للآلة.

إدخال البرنامج الرقمي مقابل الرسومي

إدخال برنامج رقمي

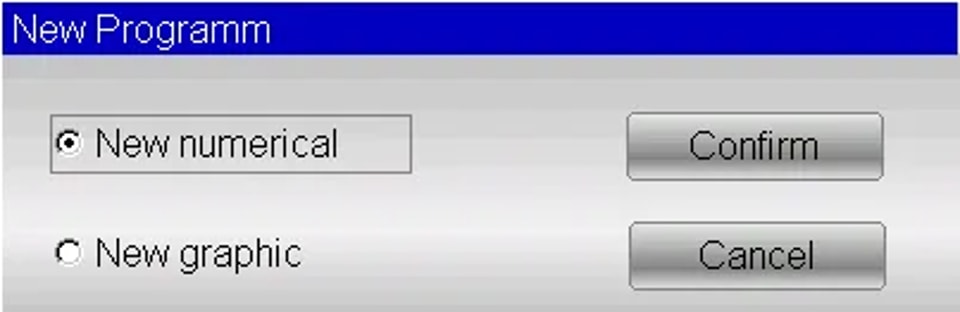

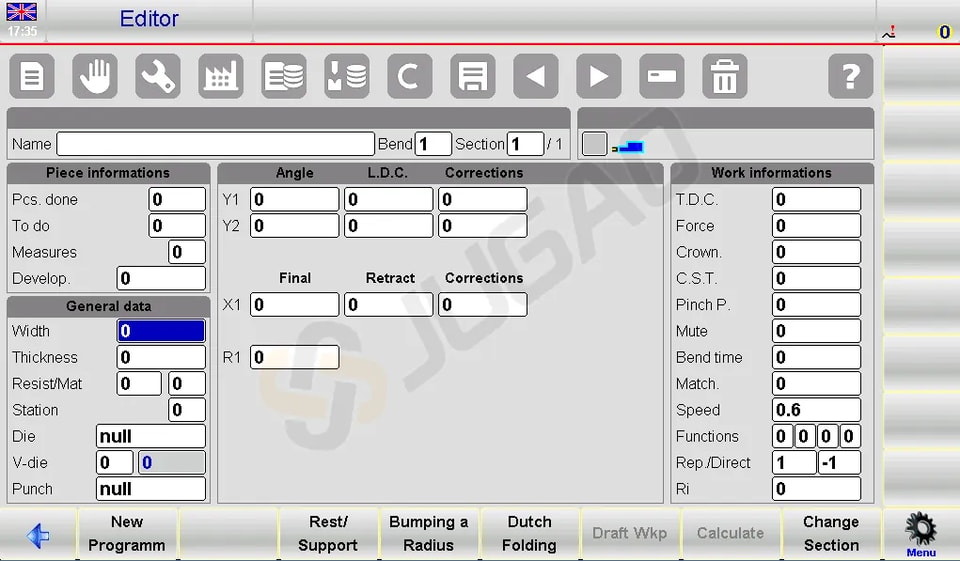

لإدخال برنامج رقمي جديد، اضغط على [New Programm] من صفحة المحرر لبرنامج رقمي واختر [New numerical] :

أو يمكن إنشاؤه من قائمة البرنامج بالضغط و [جديد رقمي] .

برمجة ESA S630 تحسن عمليات الثني بشكل كبير من خلال تبسيط المهام الرئيسية. إليك دليل موجز:

1. إعداد بيانات القطعة

سيتم فتح نافذة لإدخال بيانات البرنامج:

l عرض الصفيحة المعدنية : اضغط على الحقل، أدخل العرض، واختر [موافق] .

l سمك الصفيحة المعدنية : أدخل السمك بنفس الطريقة.

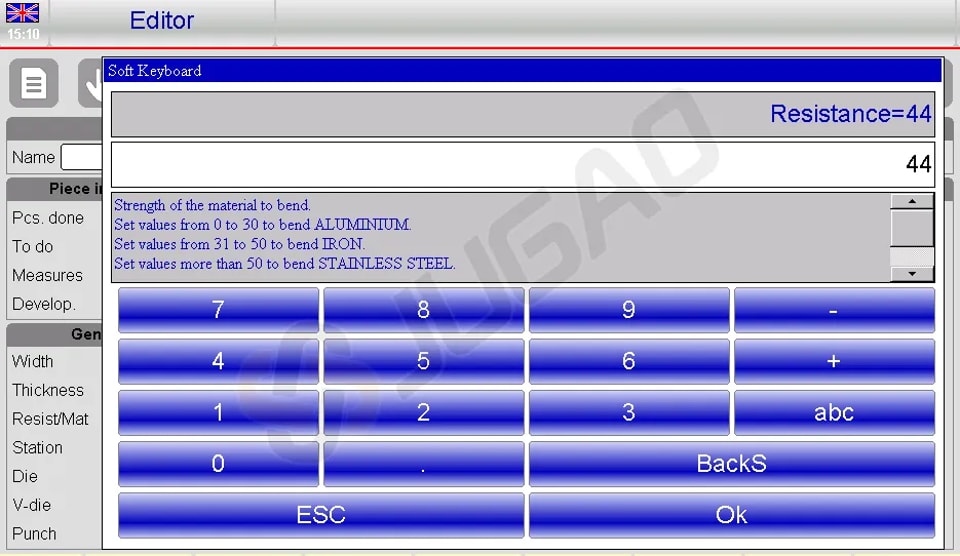

l قيم المقاومة :

u الألومنيوم: 0-30

u الحديد: 31-50

u الفولاذ المقاوم للصدأ: >50

l حساب المادة التلقائي : يحسب النظام المادة بناءً على المقاومة، مما يقلل من الإدخال اليدوي.

l إعداد محطة العمل : أدخل رقم المحطة إذا كان ذلك مناسبًا؛ وإلا، اتركه 0.

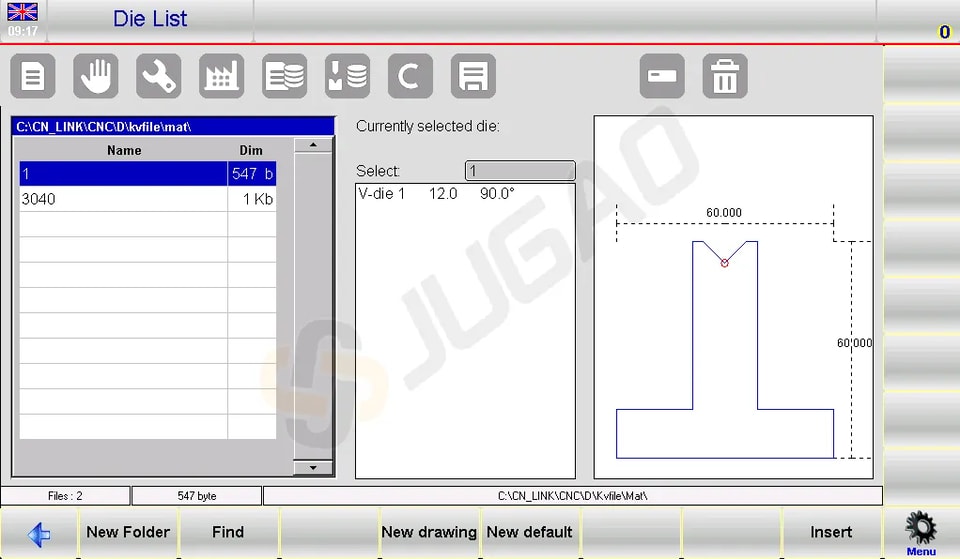

l اختيار القالب وقالب V :

² اختر القالب من القائمة عن طريق لمس الحقل، التمرير، والضغط على [Insert] .

² اختر القالب المناسب على شكل V إذا كان هناك أكثر من واحد؛ إذا كان واحدًا فقط، أدخل 1.

l اختيار المثقاب : اختر المثقاب بطريقة مماثلة من خلال الوصول إلى القائمة، التمرير، والضغط على [Insert] .

2. ضبط وتعديل الانحناءات

l أدخل زاوية الانحناء المطلوبة في حقل Y1 Angle .

l اضبط طول الانحناء في الحقل Final X1 .

l يتم حساب البيانات تلقائيًا ولكنها قابلة للتخصيص.

3. إدارة بيانات العمل

l الوصول إلى 7>>Work Information لمراجعة T.D.C, Mute ، و نقطة الضغط البيانات.

l اخرج بتحديد [موافق] .

4. عمليات الانحناء

l نسخ الانحناء: انتقل إلى الانحناء الهدف، افتح القائمة، واختر 5>> خطوة النسخ .

l إدراج انحناء: الموضع بعد نقطة الدخول، اختر 4>> خطوة الإدراج .

l إدخال الانحناء المنسوخ: ضعه قبل الانحناء الهدف باتباع خطوات مشابهة.

5. نصف القطر والانحناءات المتخصصة

l استخدم [Bumping a Radius] لإدخال زوايا التدوير وأنصاف الأقطار، والتأكيد باستخدام [تأكيد] .

l ضبط الطي الهولندي والتحويل المخروطي عن طريق تعديل L.D.C. والنقاط الميتة السفلى في Y1 وY2.

6. معالجة التطبيقات المتخصصة

l الانحناءات المخروطية: أدخل الزوايا المخروطية عبر [مخروطي] وظيفة.

l انحناءات خارج قالب V: أدخل قيم النهاية في L.D.C Y1/Y2 وتأكد من نقاط الضغط والإسكات الأعلى.

7. إدارة البرنامج

l احفظ البرامج بـ 2>> حفظ باسم … . للاختلافات الجديدة للبرامج الحالية.

عند تغيير أداة في مشروع برمجة ESA S630 الخاص بك، اتبع هذه الخطوات لتحديث البرنامج:

l تحميل : الوصول إلى البرنامج وتحميله من قائمتك.

l فتح المحرر : انتقل إلى صفحة المحرر وافتح القائمة.

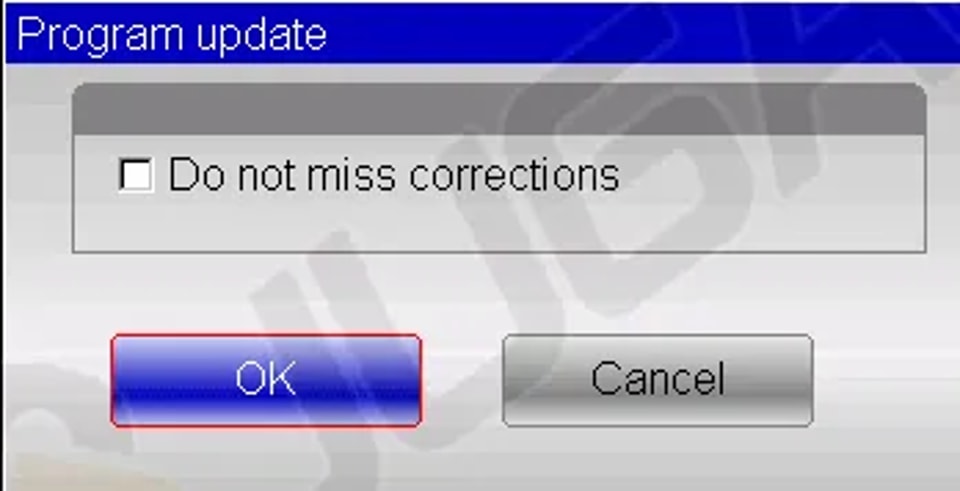

l تحديث البرنامج : اختر 3>> تحديث البرنامج لفتح نافذة التحديث.

l إعادة الحساب : انقر [موافق] لإعادة حساب جميع البيانات، مما يضمن تطبيق التصحيحات.

l حفظ : احفظ البرنامج المحدث إذا لزم الأمر.

يمكن أن تعزز هذه الممارسات الفعالة باستخدام برمجة ESA S630 الدقة وتقلل من الأخطاء، مما يحسن عمليات الثني الخاصة بك.

إدخال برنامج رسومي (اختياري في نموذج S630 ）

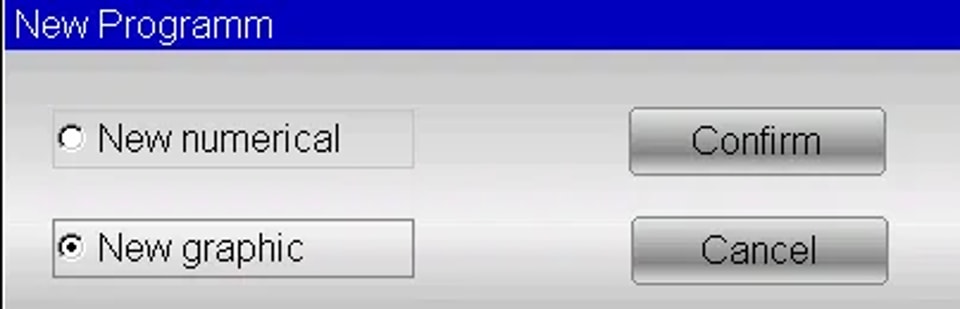

لإدخال برنامج رسومي جديد اضغط [New Programm] من صفحة المحرر لبرنامج رقمي واختر [New graphic] :

أو يمكن إنشاؤه من قائمة البرنامج بالضغط و [New graphic] .

1. إعداد البيانات العامة

عند استخدام برمجة ESA S630، يكون إدخال البيانات العامة الصحيحة ضروريًا للوصول إلى وظيفة الرسم. اتبع هذه الخطوات:

l تفاصيل صفيحة المعدن:

² أدخل العرض و السُمك ، عن طريق تحديد كل حقل والتأكيد باستخدام [موافق] .

² مادة الإدخال المقاومة ؛ حيث يحسب النظام الخصائص بناءً على ذلك.

l إعداد الأداة والمحطة:

² أدخل رقم محطة العمل، أو اتركه 0 إذا كانت مفردة.

² حدد وأدخل القالب من القائمة.

² حدد V-die (أدخل 1 إذا كان واحدًا فقط).

² اضبط اتجاه القالب والمكبس ( 0 = قياسي، 1 = تدوير 180° ).

² اختر وأدخل المكبس من القائمة.

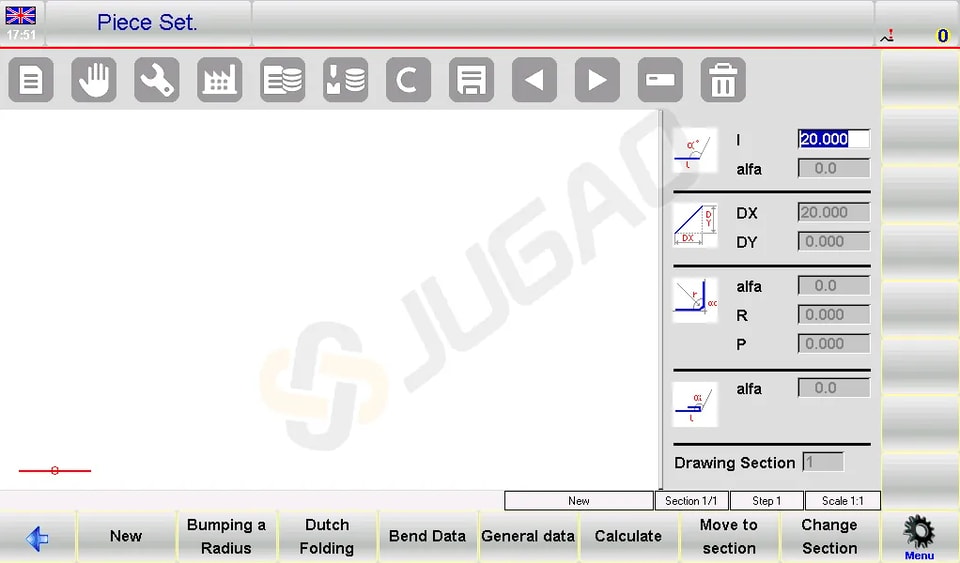

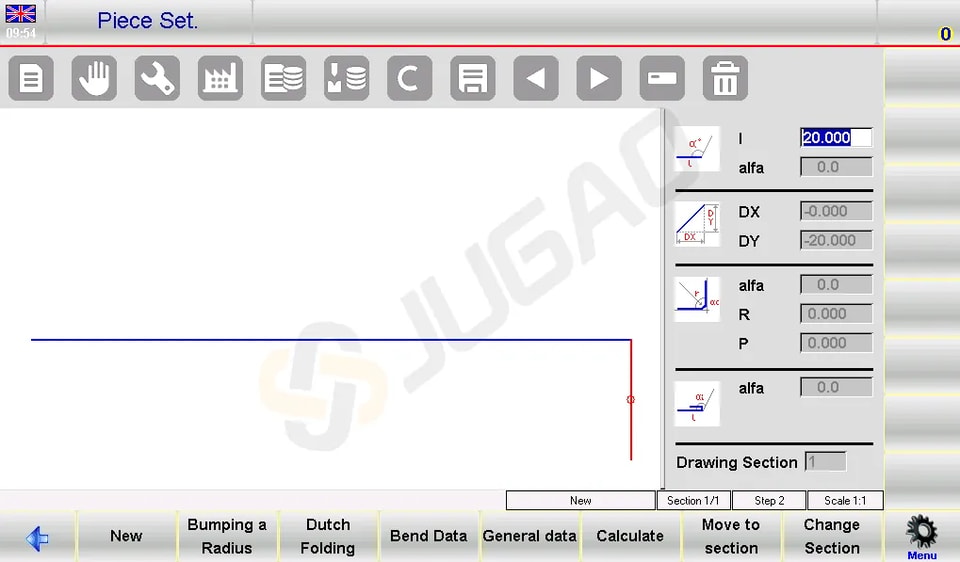

2. نافذة الرسم

سيتم فتح صفحة نافذة الرسم.

l يسار : نافذة الرسم الرئيسية.

l يمين : أربع نوافذ لإدخال البيانات لـ:

² بيانات الرسم القطبي

² بيانات الرسم الديكارتي (عادة لا تُستخدم)

² الانحناءات نصف القطرية

² انحناءات الطي الهولندية (الحواف)

3. عملية الإدخال :

l ابدأ في تعيين القطعة الصفحة حيث يكون الجزء الأول افتراضيًا 20.0 مم.

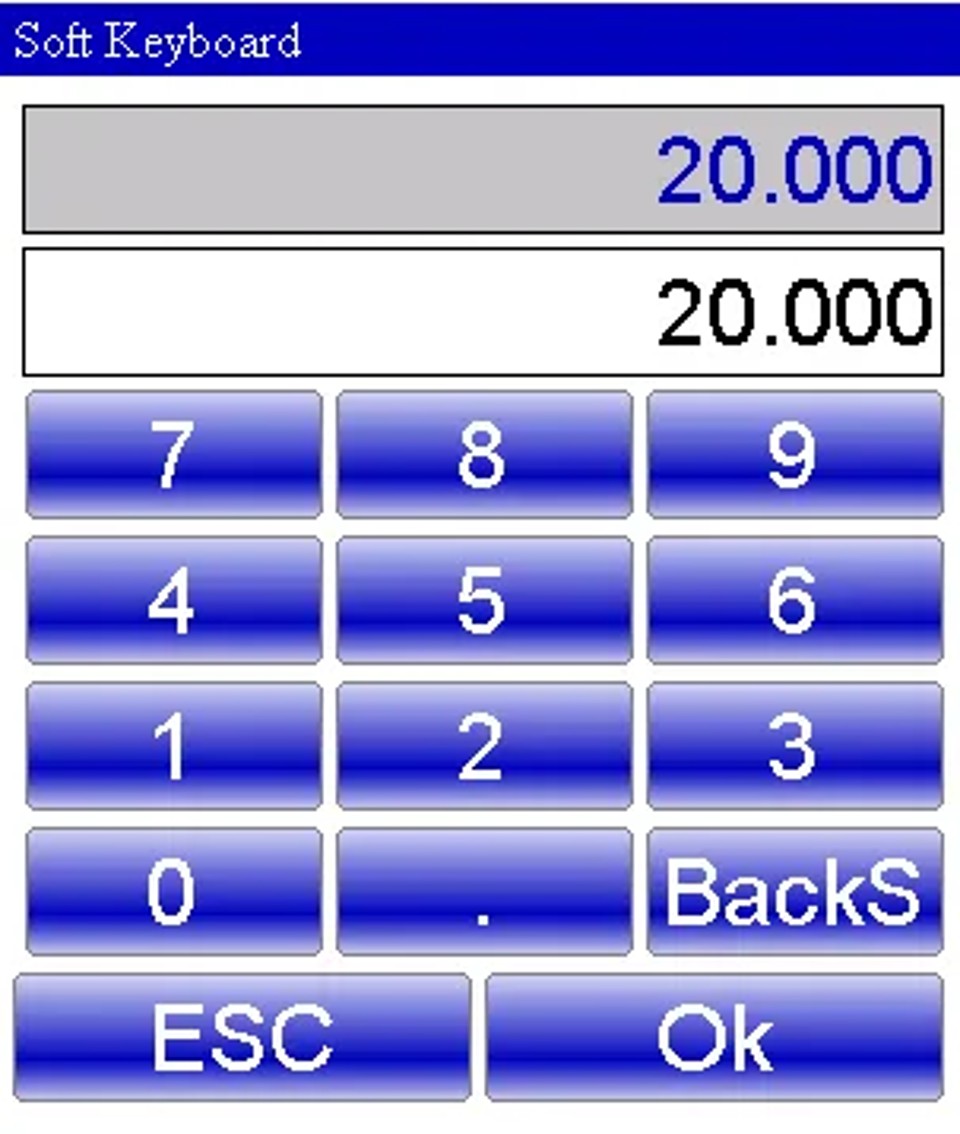

l قم بتعديل هذا عن طريق اختيار حقل 'l' لفتح 'لوحة المفاتيح الناعمة.'

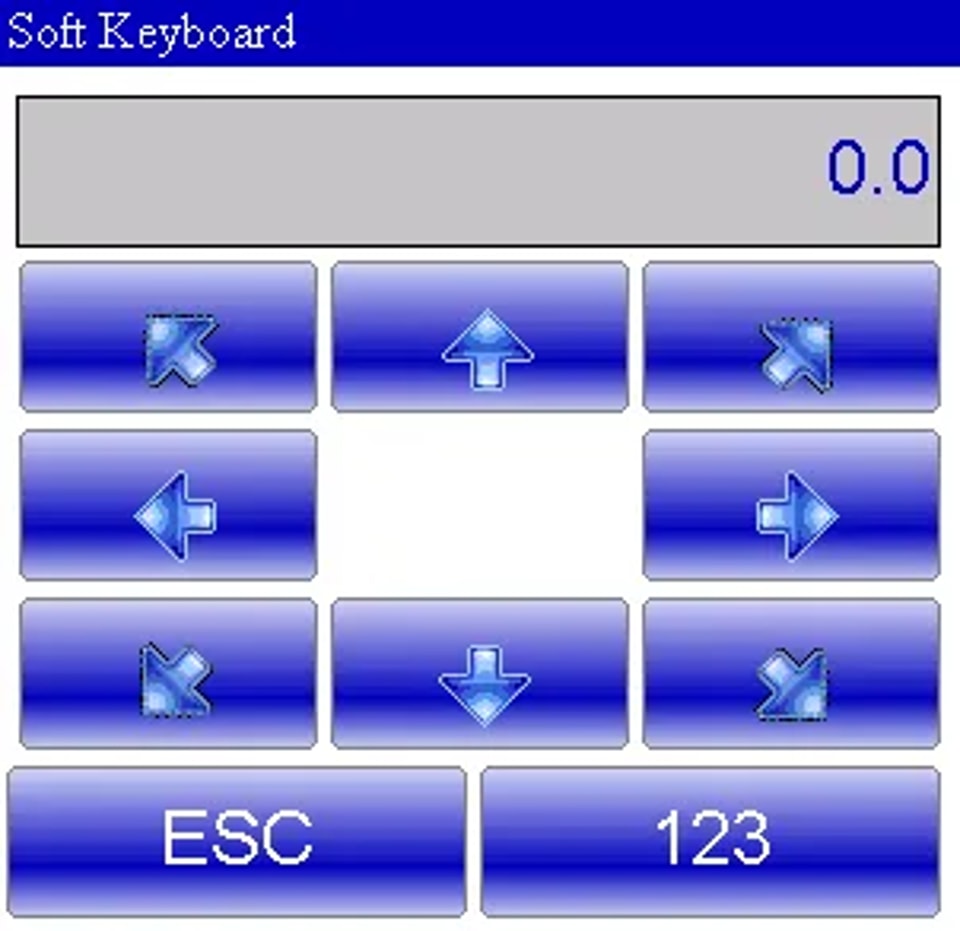

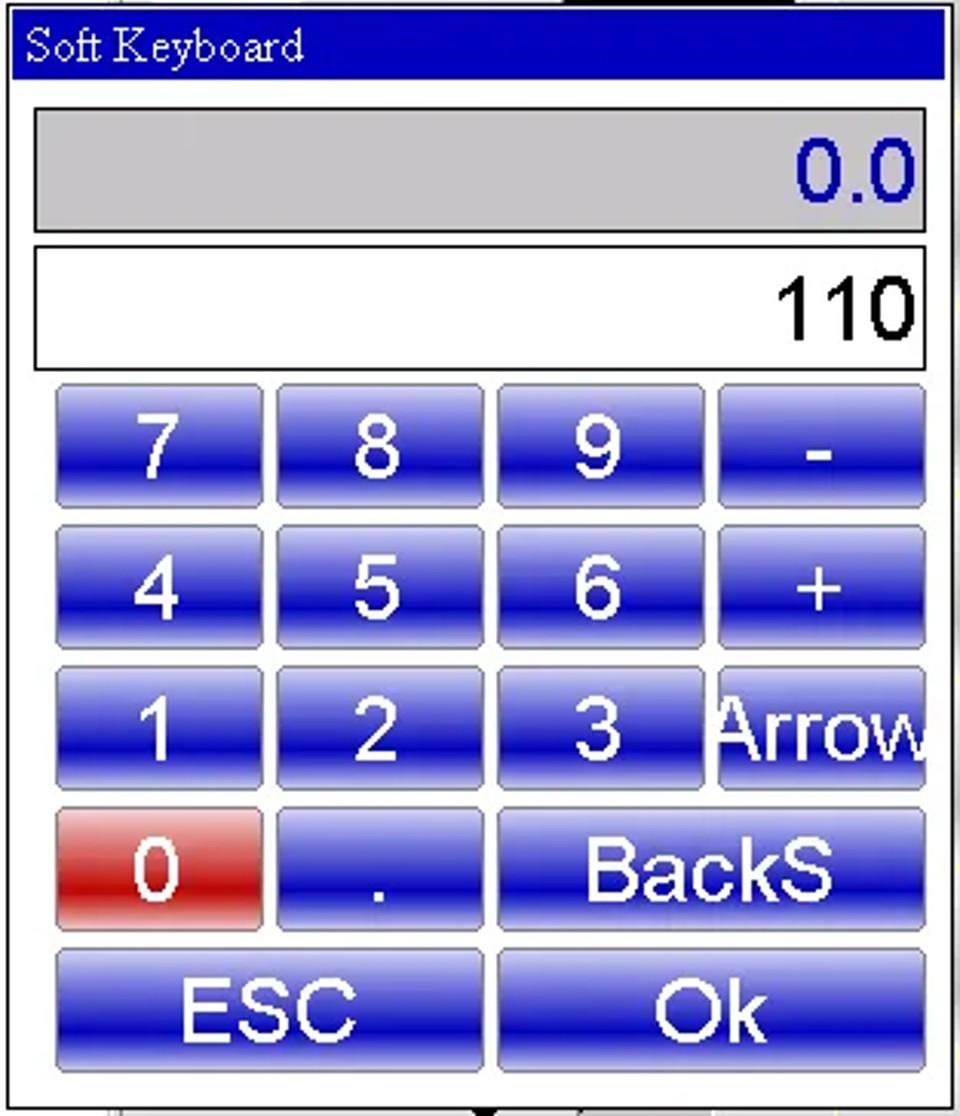

l بعد تأكيد التغييرات، تابع ضبط 'alpha' للرسم القطبي باستخدام 'لوحة المفاتيح الناعمة' للزوايا.

l اضبط الزوايا المحددة مسبقًا أو أدخل زوايا مخصصة، ثم انتقل إلى حقل الطول التالي لمتابعة التصميم.

4. تسلسل الانحناء

l الوصول إلى صفحة الرسم التلقائي.

l اختر 0>> تسلسل الانحناء لإدارة والتنقل بين الانحناءات المختلفة بكفاءة.

5. تغيير لون الخلفية

l افتح القائمة من صفحة AUTOMATIC.

l اختر 1>> تغيير اللون للتخصيص البصري.

6. عارض ثلاثي الأبعاد (اختياري)

l اذهب إلى العرض ثلاثي الأبعاد من صفحة AUTOMATIC. اختر العنصر 3>> عارض ثلاثي الأبعاد .

l تبديل بين العرض ثلاثي الأبعاد و العرض ثنائي الأبعاد حسب الحاجة.

7. تنفيذ رسم قطعة

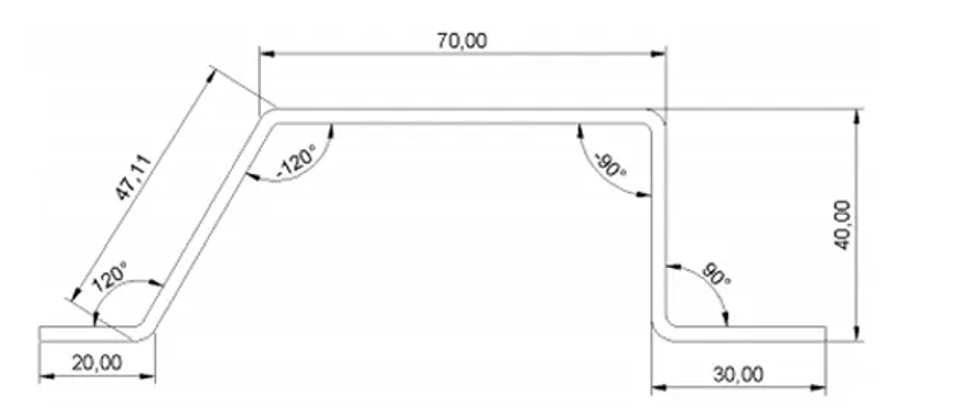

لنفترض أننا يجب أن نرسم القطعة الموضحة في الشكل أدناه:

l الإعداد: في نافذة الرسم، أدخل طول القطعة الأولية (مثل 20.0) في حقل 'l' واضغط [موافق] .

l إدخال الزاوية والطول:

² أدخل الزاوية الأولى (120.0°) في حقل ' ألفا ' وحقق باستخدام [موافق].

² تابع بالرسم التلقائي للطول التالي. تأكد من تمييزه.

² أدخل الطول الثاني (47.11) في حقل 'ل' وحقق.

l الإدخالات المتسلسلة:

² أدخل الزاوية التالية (-120.0°) في ' ألفا ' واضغط على [موافق] .

² تابع بإدخال الطول الثالث (70.0) في حقل 'ل'.

² عيّن الزاوية الثالثة (-90.0°) باستخدام برمجة ESA S630 وحقق الإدخال.

l الإكمال:

² أدخل الطول الرابع (40.0)، متبوعًا بزاويته (90.0°) باستخدام ' ألفا '.

² أضف الطول الخامس والأخير (30.0) لإكمال عملية الرسم.

8. تحقيق منحنى نصف قطر

من أجل تحقيق منحنى نصف قطر، من الضروري أن نضع في الاعتبار أنه وفقًا للاتفاقية، يجب أن يكون هناك طول من الصفيحة المعدنية قبل وبعد نصف القطر.

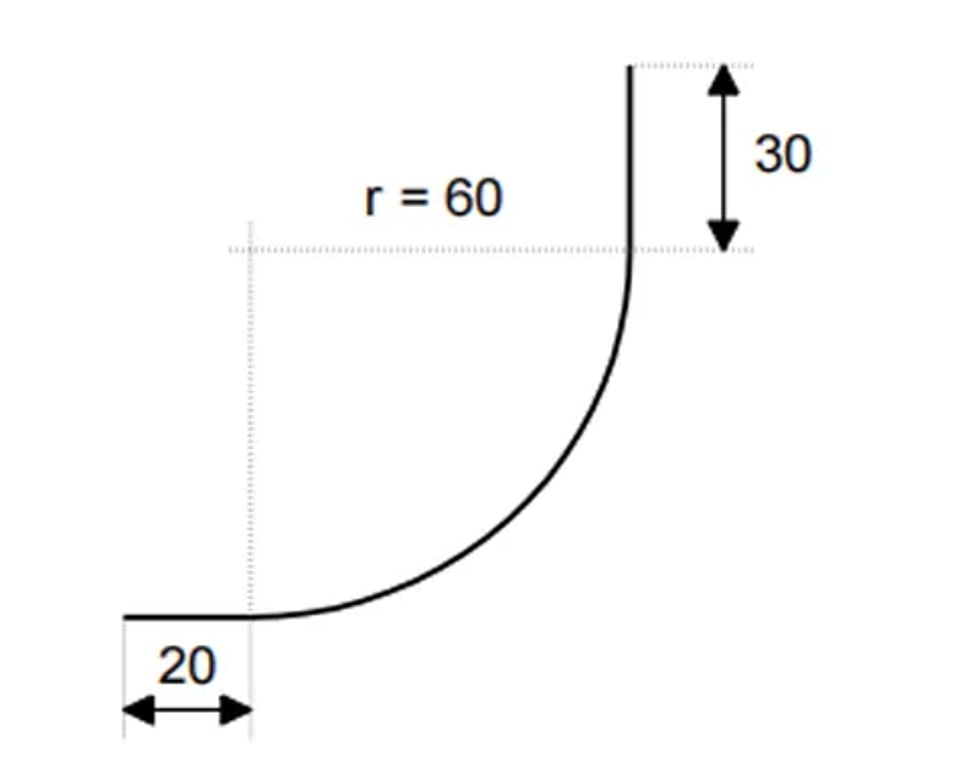

لنفترض أننا يجب أن نرسم القطعة الموضحة في الشكل أدناه:

لإنشاء منحنى نصف قطر بكفاءة باستخدام برمجة ESA S630، اتبع هذه الخطوات المختصرة:

l تهيئة الطول: أدخل طول القطعة الأولي (مثلاً، 20.0) في حقل 'أ' واضغط على [موافق] .

l عيّن معلمات نصف القطر:

² اختر [Bumping a Radius] لفتح إعدادات نصف القطر.

² أدخل زاوية التدحرج (مثل 90.0°) في 'ألفا' واضغط [موافق] .

² أدخل نصف قطر التدحرج (مثل 60.0) في 'R' وأكد.

l حدد الميل: حدد ميل التدحرج في حقل 'P' واضغط [موافق] . سيتابع النظام تلقائياً.

l إتمام الطول: أدخل طول القطعة النهائي (مثل 30.0) في حقل 'I' وأكد باستخدام [موافق] .

9. تنفيذ طي هولندي (حاشية)

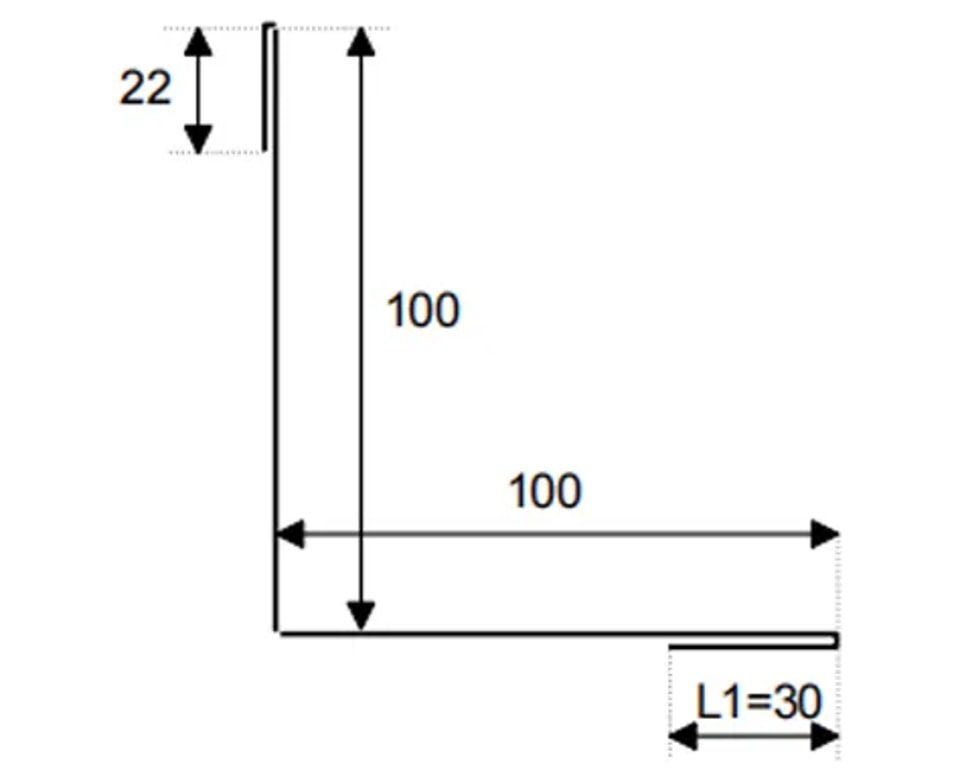

لنفترض أننا يجب أن نرسم القطعة الموضحة في الشكل:

l الإدخال الأولي: أدخل طول الجانب المطوي (30.0) في حقل 'ل'.

l الطي الهولندي:

² اضغط [موافق] واختر [الطي الهولندي] .

² اضبط زاوية الطي (45.0°) في الـ' ألفا '.

l الرسم الآلي: تأكيد بـ [موافق] لرسم وتسليط الضوء على الطول التالي تلقائيًا.

l الأطوال والزوايا الإضافية: أدخل الأطوال اللاحقة (100.0) في 'I' وضبط الزوايا (-90.0°) في ' ألفا '.

l الخطوات النهائية: أدخل طول الضلع الأخير (22.0) في 'I' وأكمل بـ [موافق] .

حسابات تسلسل الثني: الآلي مقابل اليدوي

يمكن أن يؤثر اختيار الطريقة المناسبة لحساب تسلسل الثني على منحنيات CNC بشكل كبير على الكفاءة. إليك مقارنة موجزة بين الطرق الآلية واليدوية، مع نظرة ثاقبة حول كيفية تحسين برمجة ESA S630 للعملية.

الحساب الآلي

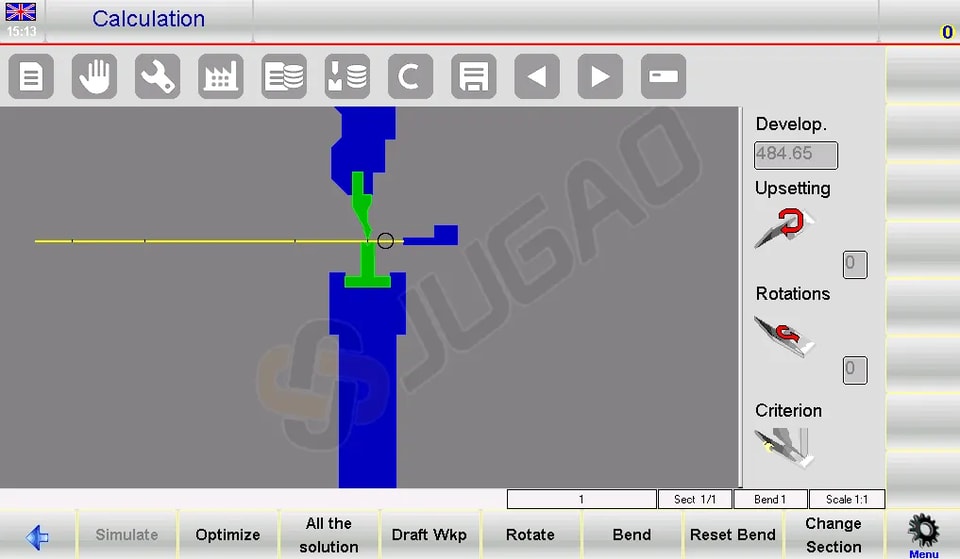

l العملية: البدء عبر صفحة الرسم بالضغط على [Calculate] . يعرض المحاكاة إعداد الثني.

l التحسين: تحدد برمجة ESA S630 التسلسل الأمثل تلقائيًا بالضغط على [Optimize] .

l المزايا:

² الكفاءة: يقلل من الأخطاء وزمن الدورة من خلال التسلسل الأمثل.

² السلامة: تعطي أولوية لسلامة المشغل من خلال اختيار تسلسلات تحتفظ بمزيد من المواد في مناطق التعامل الآمنة.

الحساب اليدوي

l العملية: يقوم المشغلون بإجبار التسلسلات يدويًا من صفحة الرسم.

l المرونة: تسمح بالتحكم الكامل أو الجزئي في التسلسل، مما يجعلها مناسبة للانحناءات المعقدة.

l المزايا:

² التحكم: تقدم تأثيرًا مباشرًا أكبر على العملية للعمليات المخصصة.

² حل المشكلات: تمكن من إجراء تعديلات دقيقة عند التعامل مع الانحناءات الصعبة.

متى تستخدم كل طريقة

l التلقائي: الأفضل للمهام المتسقة والمباشرة حيث تكون الكفاءة هي المفتاح.

l اليدوي: مثالي للمهام المعقدة أو المخصصة التي تتطلب تحكمًا تفصيليًا وحلًا للمشكلات.

يتفوق برمجة ESA S630 في كلتا الطريقتين، حيث يوفر تحسينًا تلقائيًا محسنًا مقارنة بالنماذج القديمة مثل S540، وبالتالي يحسن كفاءة الانحناء والقدرة على التكيف.

الانحناء الفعال للصناديق

لثني صندوق بدقة باستخدام برمجة ESA S630، اتبع هذه الخطوات المبسطة:

1. إعداد قسم الانحناء:

l إنشاء برنامجين: استخدم برمجة ESA S630 لإنشاء برامج منفصلة للانحناءات الأفقية والعمودية. نفذها بالتسلسل، بدءًا من القسم الذي يستخدم أصغر عرض للصفائح المعدنية.

2. إدارة الأقسام:

l إضافة أقسام: اضغط [تغيير القسم] لإضافة قسم جديد.

l حذف الأقسام: انتقل إلى القسم، افتح القائمة، واختر 6>> حذف القسم لإزالته والعودة إلى الانحناء 1 من القسم 1.

3. معالجة التحديات الشائعة:

l عدم المحاذاة: استخدم خاصية المحاكاة في ESA S630 للتحقق من تسلسلات الانحناء وتصحيح المحاذاة.

l وقت الدورة: حسّن ترتيب العمليات داخل برمجة ESA S630 لتقليل إعادة التموضع وتقليل أوقات الدورة.

مع هذه الخطوات المختصرة، تتيح برمجة ESA S630 الانحناء الدقيق والفعال للصناديق.

الخاتمة

باختصار، توفّر الكفاءة في برمجة ESA S630 مكاسب كبيرة في كفاءة الانحناء من خلال ضمان الدقة والنتائج القابلة للتكرار. تشمل عوامل النجاح الرئيسية التحضير الشامل لبيئة العمل، وتكوين الآلة ومعايرتها بدقة، والالتزام الصارم بالمواصفات المصنّعة للأدوات والإجراءات التشغيلية. تطبيق هذه الممارسات المنضبطة يمكّن خطوط الإنتاج من العمل بإنتاجية أعلى مع تقليل هدر المواد، مما يؤدي إلى تحسينات قابلة للقياس في الإنتاجية العامة.
