طرق الضبط الدقيق لزاوية الثني في ماكينات الثني CNC

قد تؤدي انحرافات زاوية الثني إلى عدم اتساق تشكيل القطعة وحدوث مشكلات في الجودة. إن إتقان طرق الضبط الدقيقة لماكينات الثني CNC هو المفتاح لضمان تحقيق النتائج المثالية في كل مرة تقوم فيها بالثني. ستتناول هذه المقالة بالتفصيل كيفية تحقيق التحكم الدقيق في زاوية الثني من خلال ضبط قضيب المزامنة، لمساعدتك على تحسين دقة المعالجة وكفاءة العمل.

خطوات ضبط زاوية الثني

1. فهم دور قضيب المزامنة

يُعد قضيب المزامنة المكوّن الأساسي في ماكينة الثني CNC، وهو مسؤول عن ضمان تحرك الأسطوانتين على الجانبين بالتزامن، وبالتالي الحفاظ على التوازي أثناء عملية الثني. وأي انحراف سيؤثر مباشرةً في دقة زاوية الثني.

2. الاستعدادات الأمنية

• أوقف تشغيل ماكينة الثني وتأكد من توقف المعدات عن العمل بالكامل.

• ارتدِ القفازات والنظارات الواقية لضمان التشغيل الآمن.

3. قياس الزاوية الأولية

• ضع صفيحة اختبار تحت كل أسطوانة على الجانبين.

• نفّذ ثنيتين باستخدام الإجراء نفسه وقِس زاويتي الثني على الجانبين على حدة.

• سجّل الفرق بين الزاويتين على الجانبين كأساس للضبط.

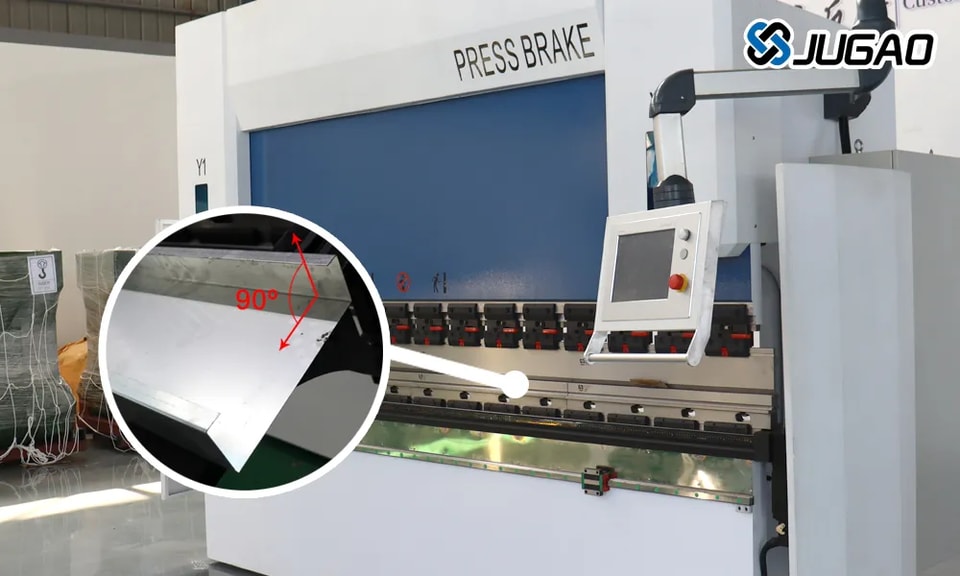

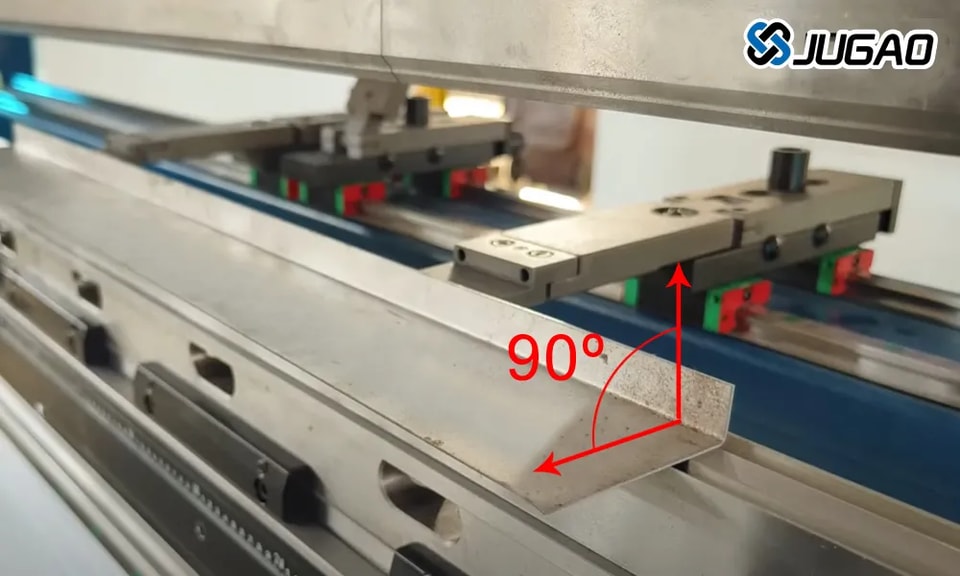

المخطط التوضيحي لقياس زاوية الثني

4. ضبط قضيب المزامنة

  • تحديد موضع قضيب المزامنة:اعثر على موضع الضبط الخاص بقضيب المزامنة وفقًا لتصميم المعدات.

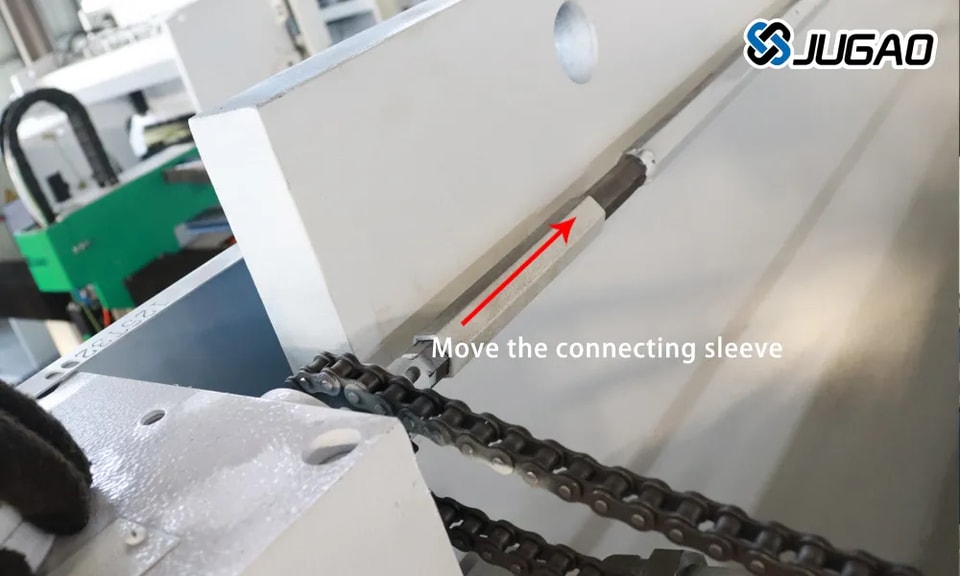

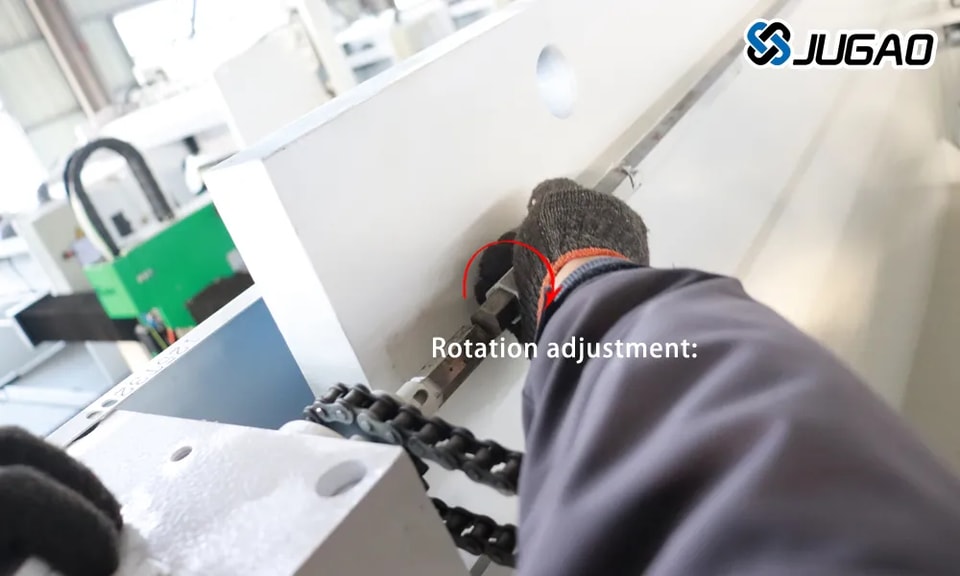

  • تحريك غلاف التوصيل:حرك غلاف التوصيل السداسي إلى الموضع المحدد. ضبط الدوران:

• يمكن أن تؤدي إدارة قضيب المزامنة عكس اتجاه عقارب الساعة إلى زيادة عمق الثني، وبالتالي تقليل زاوية الثني.

عادةً ما تتغير زاوية الثني بنحو درجة واحدة مع كل دورة (على سبيل المثال عند استخدام مجرى V16 وصفيحة بسمك 1.8 مم).

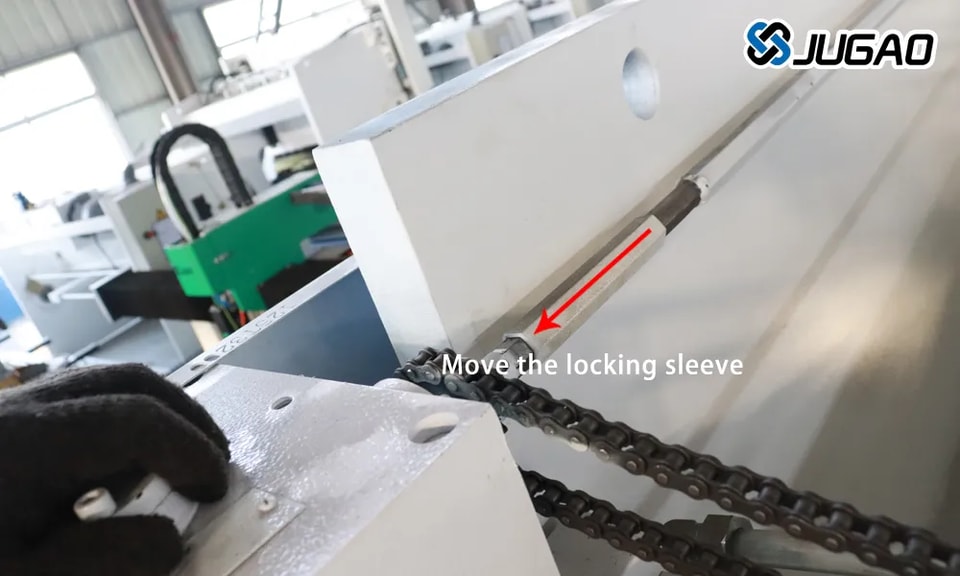

  • تحريك غلاف القفل:بعد الضبط، حرّك غلاف القفل لضمان ثبات قضيب المزامنة.

5. الاختبار والتحقق

• استخدم مواد خردة لإجراء ثني تجريبي وقياس ما إذا كانت الزاوية الفعلية تلبّي المتطلبات.

• إذا ظل هناك انحراف، فأعد خطوات الضبط حتى الوصول إلى الزاوية المستهدفة.

6. الفحص النهائي والصيانة

• تأكد من إحكام ربط جميع أجزاء الضبط لتجنب الارتخاء أثناء التشغيل.

• افحص حالة قضيب المزامنة بانتظام لضمان الحفاظ على الزاوية الدقيقة لفترة طويلة.

الاحتياطات

• تحلَّ بالصبر والدقة عند الضبط لتجنب الإفراط في الدوران الذي يسبب انحرافًا كبيرًا في الزاوية.

• يختلف تأثير الضبط باختلاف سماكة الصفيحة ونوع المجرى، لذا يلزم التشغيل بمرونة وفقًا للظروف الفعلية.

• يُنصح بتسجيل الإعدادات بعد كل عملية ضبط لتسهيل الصيانة والتحسين اللاحقين.

من خلال الخطوات المذكورة أعلاه، يمكنك معالجة مشكلة عدم اتساق زوايا الثني بفعالية وتحسين جودة المنتج وكفاءة الإنتاج.
