تعليمات تشغيل لضبط معامِل القفل ESA S875
تعليمات تشغيل لضبط معامِل القفل ESA S875
عند ضبط معلمات الثني على مكبس الثني، يلعب معامل الكبس ESA S875 دورًا بالغ الأهمية في تحقيق نتائج زوايا دقيقة وسلوك ثابت للمادة. إذا لم تكن متأكدًا من كيفية تعديل هذا المعامل أو من تأثيره في عمليات الكبس والسكّ، فسيوضح لك هذا الدليل الأمر بجلاء. سأشرح كيفية ضبط معامل الكبس ESA S875 بالشكل الصحيح، والعوامل التي تؤثر في قيمته، وكيف يمكن أن يسهم المعايرة السليمة في تحسين دقة الثني واستقرار الإنتاج.
أين يمكن ضبط معامل الكبس ESA S875

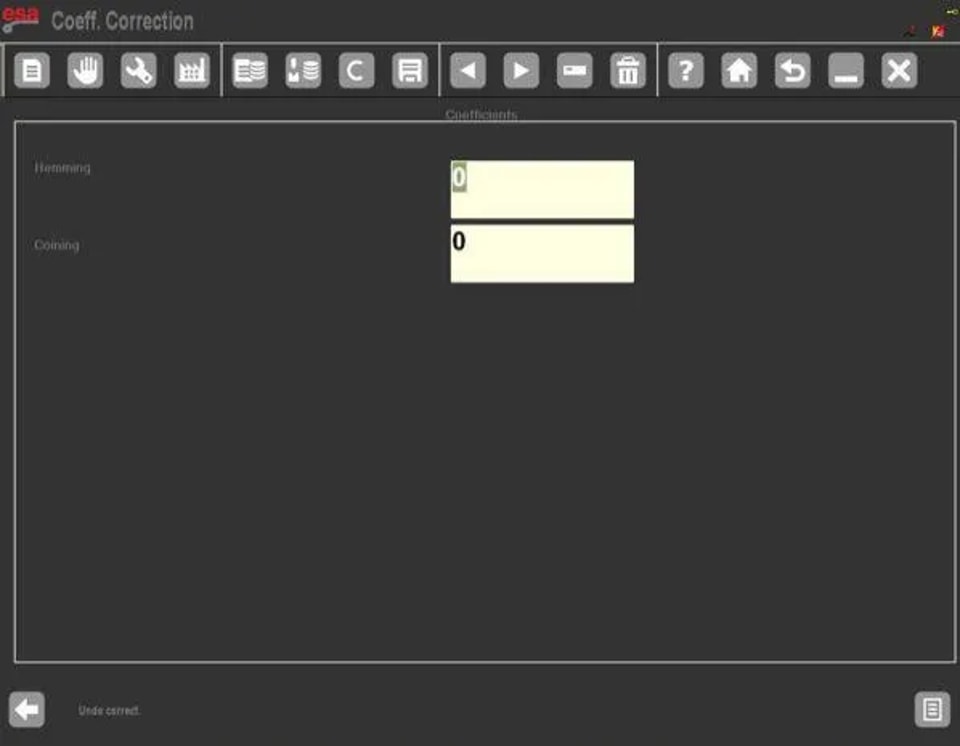

لضبط ESA S875معامل الكبس، يجب الوصول إلى شاشة معاملات التصحيح المخصصة داخل نظام التحكم. وتحتوي هذه الشاشة على معلمتين على مستوى الماكينة:
l معامل الكبس
l معامل الكوينينغ
يتحكم معامل الكلِنشينغ تحديدًا في كيفية تعويض النظام لوضعية النقطة الميتة السفلى في الانحناءات من نوع الكلِنشينغ.
لإدخال الإعداد:
1. افتحقناع التصحيحات
2. اضغط مفتاح الوظيفة[معامل التصحيح]
3. سيظهر قناع معاملات التصحيح
هذا هو الموضع الوحيد الذي يمكن فيه تعديل معامل الكلِنشينغ. بعد ضبط القيمة، يجب إعادة تشغيلنظام NCحتى يطبق النظام معامل الكلِنشينغ الجديد بالكامل في حساباته.
كيف يؤثر معامل الكلِنشينغ في P.M.I.
يؤثر معامل الكلِنشينغ في ESA S875 مباشرةً على حسابP.M.I. (موضع النقطة الميتة السفلى)للثنيات المعرّفة على أنها من نوع الكلِنشينغ أو الكوينينغ.
في عمليات الكلِنشينغ والكوينينغ، يخترق الكباس المادة بعمق أكبر مقارنةً بالثني الهوائي. لذلك يصبح الموضع السفلي الدقيق أمرًا بالغ الأهمية. عند ضبط معامل الكلِنشينغ:
l تُضاف القيمة المُدخلة جبريًا إلى قيمة P.M.I. المحسوبة.
l ينطبق التعويض على جميع ثنيات الكلِنشينغ/الكوينينغ
l يؤثر هذا التعديل في سلوك الماكينة على مستوى شامل
إذا زِيد معامل الكلِنشينغ، يضبط النظام منطق الاختراق وفقًا لذلك. وإذا خُفِّض، تنتقل حسابات النقطة الميتة السفلى في الاتجاه المعاكس. يضمن هذا التصحيح الجبري أن يعكس عمق الاختراق الميكانيكي ظروف الإنتاج الفعلية.
لأن الكلِنشينغ يضغط المادة مقابل تجويف القالب، فإن حتى التغييرات الصغيرة في معامل الكلِنشينغ يمكن أن تؤثر في:
l زاوية الثني النهائية
l اتساق انضغاط المادة
l أثر العلامات على السطح
l قابلية التكرار عبر الدُفعات
إن الضبط الصحيح لمعامل الكلِنشينغ يضمن وصول مكبس الثني إلى عمق التشكيل الصحيح دون اختراق مفرط.
متى يجب ضبط معامل الكلِنشينغ
عادةً ما يلزم ضبط معامل الكلِنشينغ ESA S875 في الحالات التالية:
l ضغط مفرط منتظم أثناء الكلِنشينغ
l انضغاط غير كافٍ للمادة
l انحراف في الزاوية خاص بوضع الكلِنشينغ
l إعادة معايرة الماكينة بعد الصيانة
l تغييرات أدوات التشغيل التي تؤثر في عمق الاختراق
إذا كانت ثنيات الكلِنشينغ ضيقة جدًا أو مفتوحة جدًا باستمرار رغم صحة بيانات البرنامج، فيُنصح بمراجعة معامل الكلِنشينغ قبل تعديل معاملات الثني الفردية.
من المهم فهم أن معامل الكلِنشينغ ESA S875 ليس خاصًا ببرنامج معين. إنهمعامل على مستوى الماكينة، أي إنه بمجرد ضبطه يؤثر في كل ثني من نوع الكلِنشينغ/الكوينينغ يُنفَّذ على تلك الماكينة.
حفظ وإدارة معامل الكلِنشينغ
يُحفظ معامل الكلِنشينغ ESA S875 تلقائيًا عند الخروج من قناع معاملات التصحيح. ومع ذلك:
l لا يتم تخزينه ضمن برامج العمل الفردية
l يبقى مرتبطًا بشكل دائم بنظام التحكم
l ويؤثر على جميع عمليات الكلنشة المستقبلية
بعد ضبط معامل الكلنشة، يلزم إعادة تشغيل نظام NC حتى تصبح القيمة الجديدة سارية المفعول.
إذا لم يُحقق التعديل النتائج المتوقعة، اضغط[Ignore Correct.]داخل النافذة. وهذا يعيد معامل الكلنشة إلى القيمة الفعّالة سابقًا.
نظرًا لأن معامل الكلنشة يؤثر على حساب نقطة الموت السفلى على مستوى النظام بالكامل، فيجب إجراء التعديلات بحذر وعلى مراحل صغيرة.
أفضل الممارسات لضبط معامل الكلنشة
لضمان أداء مستقر عند ضبط معامل الكلنشة ESA S875:
l أجرِ تغييرات صغيرة تدريجية
l اختبر على مادة عيّنة قبل الإنتاج على دفعات
l تحقق من نتائج الزاوية والضغط الفعلية
l تأكد من إعادة تشغيل NC بعد كل تعديل
l تجنب التعديلات الكبيرة المتكررة
يجب استخدام معامل الكلنشة ESA S875 كمعامل معايرة دقيقة بدلًا من كونه أداة تصحيح أساسية للزاوية. يجب دائمًا التحقق من التصحيحات على مستوى البرنامج قبل تغيير معامل مستوى الماكينة.
عند ضبطه بشكل صحيح، يحسّن معامل الكلنشة ESA S875:
l دقة الاختراق
l ثبات الزاوية
l استقرار الإنتاج
l موثوقية الماكينة على المدى الطويل
من خلال الفهم الدقيق لمعامل الكلنشة وضبطه ESA S875يمكن للمشغلين التحكم بدقة في موضع نقطة الموت السفلى أثناء عمليات الكلنشة والسكّ. ويضمن الضبط الصحيح ثبات ضغط التشكيل، وانضغاط المادة، ودقة الزاوية عبر مختلف المواد ودفعات الإنتاج، مما يؤدي إلى تحسين أداء الثني وتقليل دورات التصحيح.
الخلاصة
يلعب معامل الكلنشة ESA S875 دورًا حاسمًا في التحكم بموضع نقطة الموت السفلى أثناء عمليات الكلنشة والسكّ. ومن خلال تعديل قيمة P.M.I. المحسوبة جبريًا، يضمن معامل الكلنشة اختراقًا دقيقًا للمكبس، وثباتًا في انضغاط المادة، ونتائج زاوية متسقة.
نظرًا لأن معامل الكلنشة يُعدّ معلمة على مستوى الماكينة، فإن أي تعديل يؤثر على جميع انحناءات الكلنشة والسكّ. لذلك يجب تنفيذ التعديلات بحذر وعلى مراحل، ثم إعادة تشغيل النظام بعدها.
عند ضبطه بشكل صحيح، يحسن معامل الكلنشة ESA S875 دقة الثني، ويعزز قابلية التكرار، ويدعم استقرار الإنتاج على المدى الطويل عبر مختلف المواد وظروف الأدوات.
