دليل تشغيل نظام DELEM DA-69S

إتقان وحدة التحكم DELEM DA-69S هو المفتاح لفتح آفاق الدقة والكفاءة في عمليات ثني المعادن الحديثة. وإذا كنت متحمسًا للانطلاق بسرعة مع هذا النظام المتقدم، فقد وصلت إلى المكان المناسب.

في هذا الدليل، سنأخذك عبر الجوانب الأساسية لتشغيل DELEM DA-69S، مع شرح ميزاته الرئيسية ووظائفه البديهية. سواء كنت تبدأ للتو مع وحدة التحكم أو تسعى إلى صقل مهاراتك الحالية، فإن هذه المقالة تقدم رؤى عملية تساعدك على التنقل في الواجهة بثقة والاستفادة القصوى من إمكاناته القوية في أعمال تشغيل المعادن.

دعنا نبدأ ونسرّع طريقك نحو الإتقان في DA-69S.

الخطوة 1: التعرّف على الواجهة

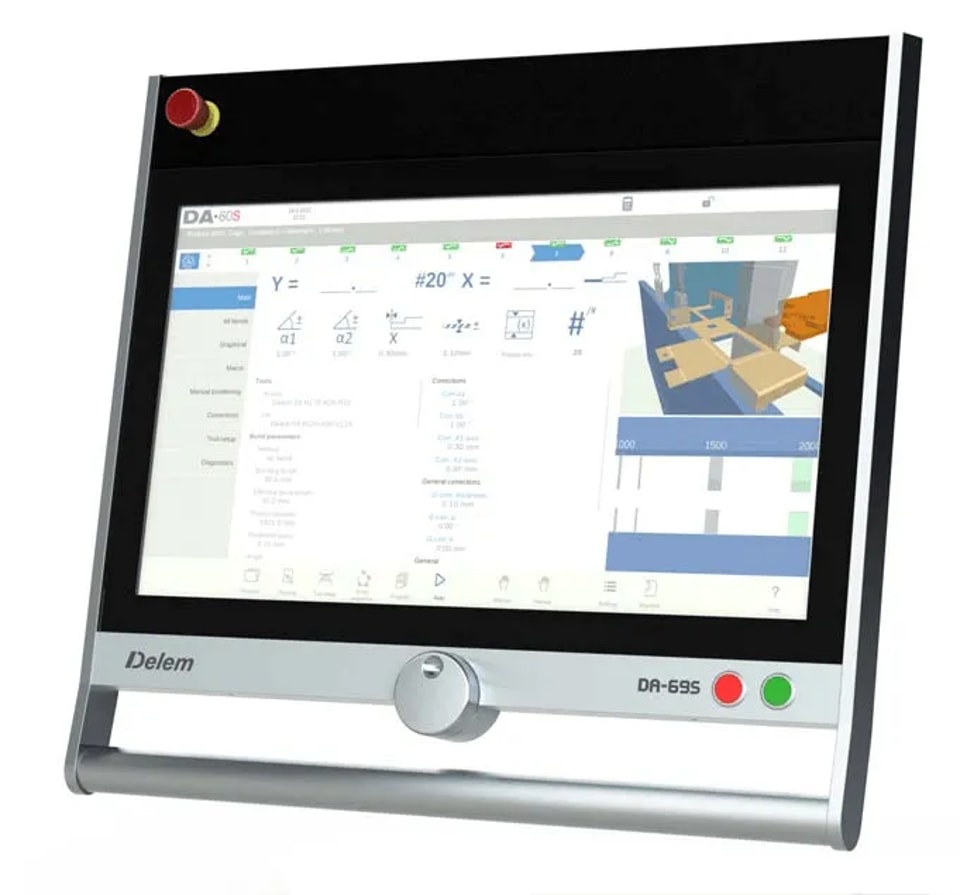

ابدأ بالتأقلم مع واجهة DELEM DA-69S. فهي تتميز بشاشة لمس سهلة الاستخدام مع تنقل بديهي.

إلى جانب عناصر اللمس، يضمّ الجزء الأمامي من وحدة التحكم زرّ إيقاف الطوارئ، والعجلة اليدوية، وأزرار البدء والإيقاف.

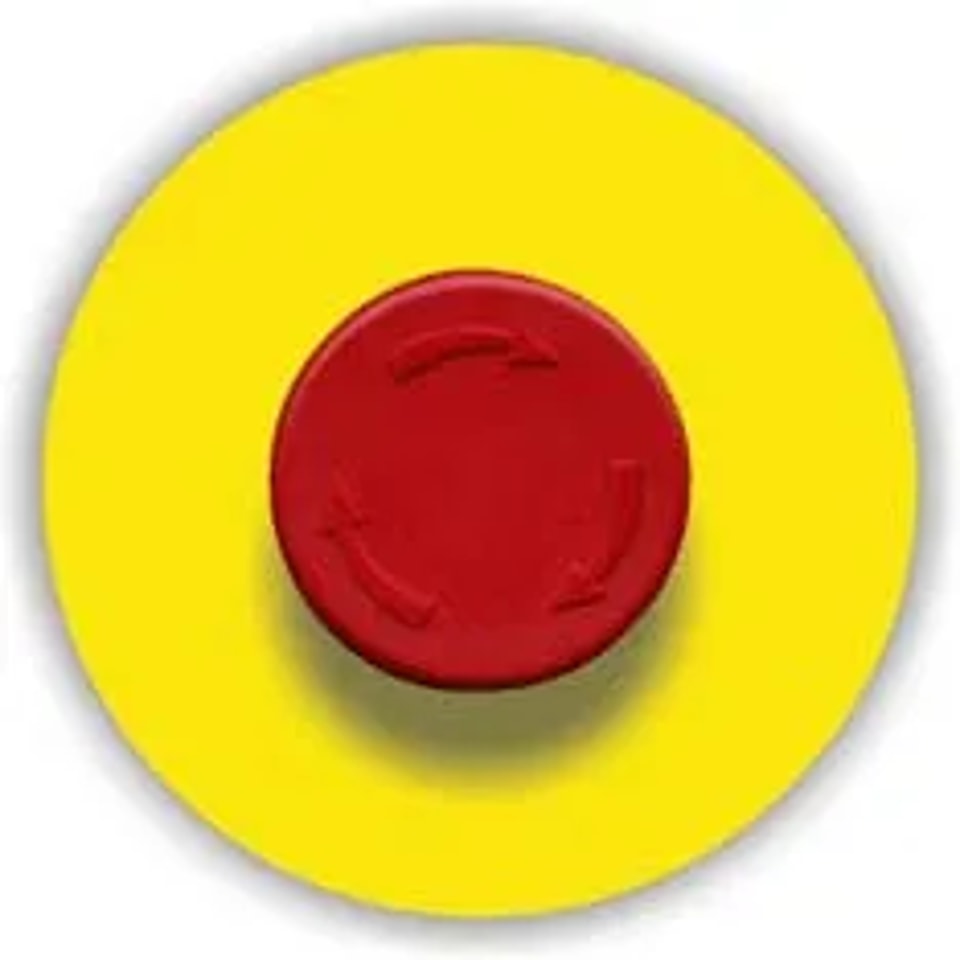

زر إيقاف الطوارئ، يُنفذه مصنع الماكينة.

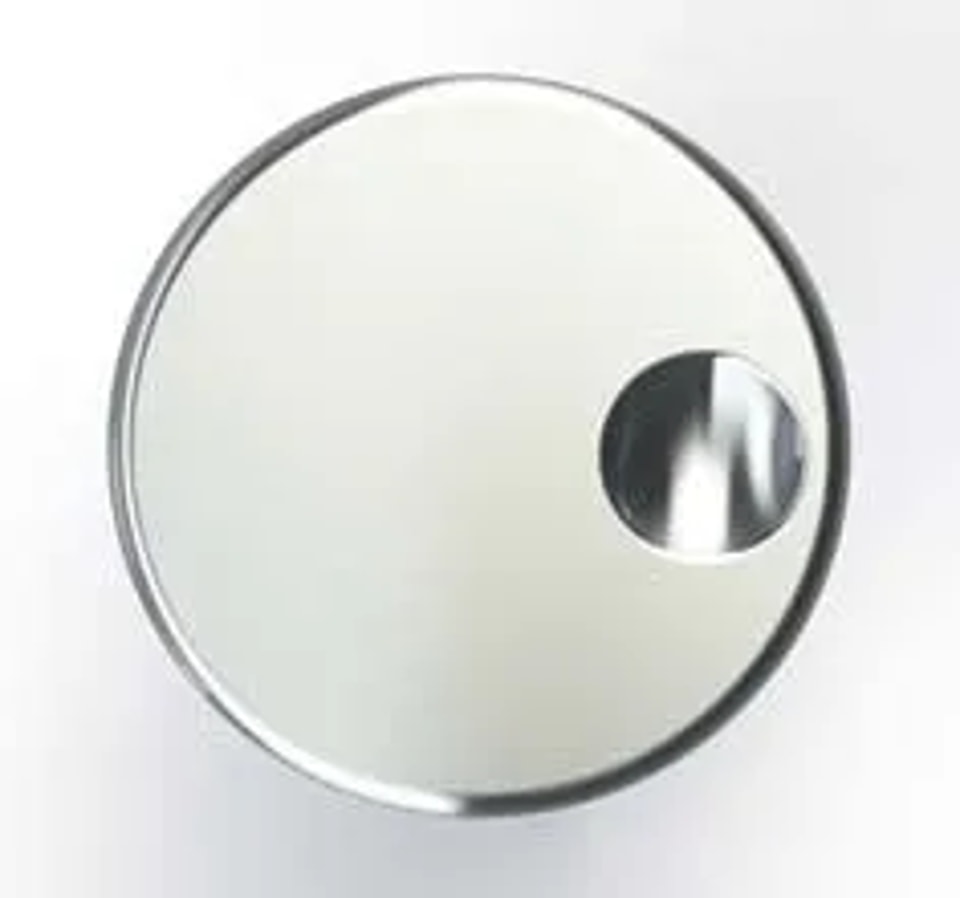

العجلة اليدوية؛ التحكم اليدوي بأي محور (Y + محاور المصد الخلفي)

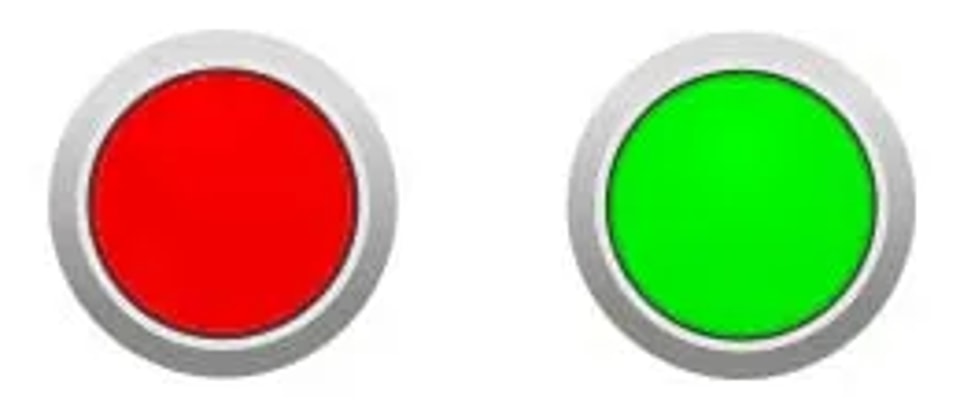

زر الإيقاف وزر البدء

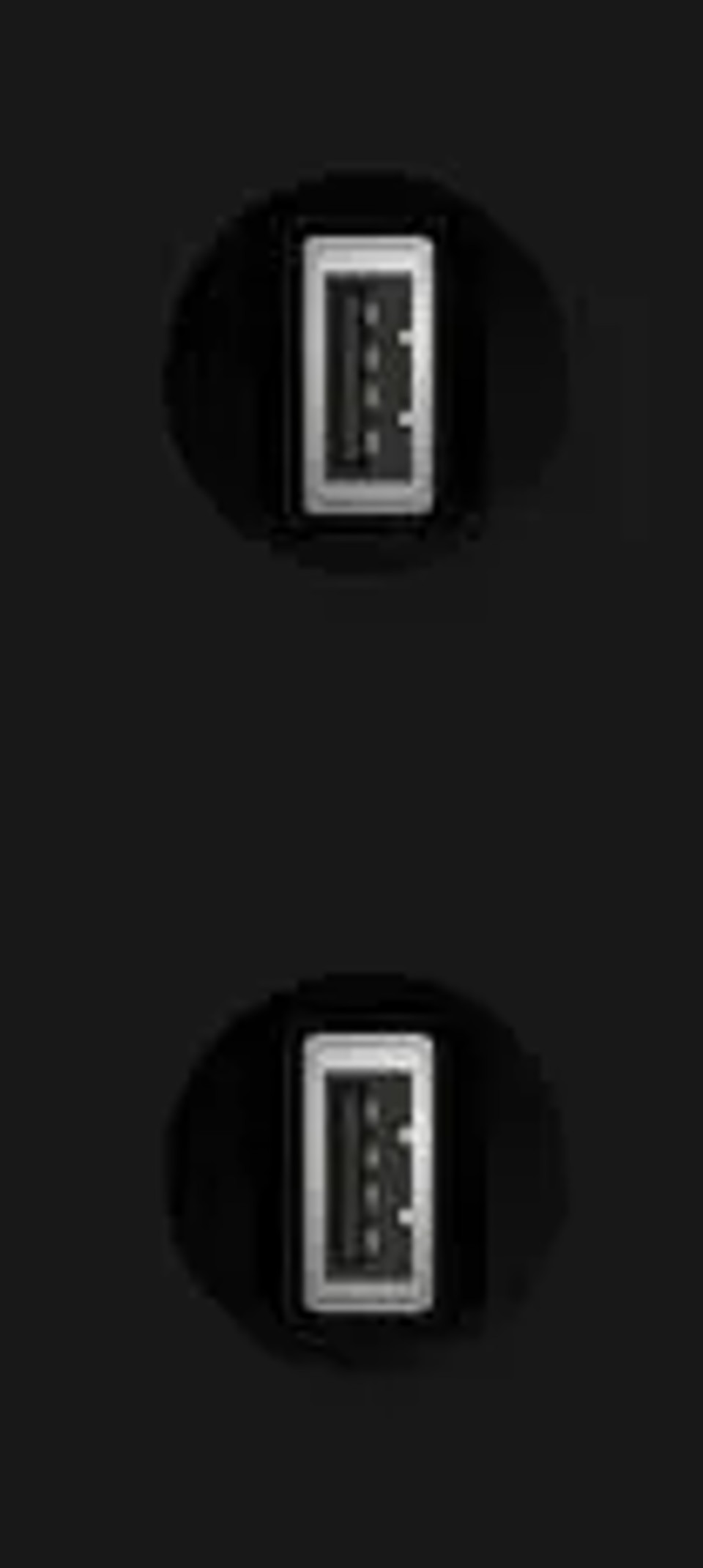

يوجد على الجانب الأيمن من وحدة التحكم منفذا USB لتوصيل الأجهزة الخارجية، مثل وحدات التخزين أو لوحة مفاتيح/فأرة خارجية.

اقضِ بعض الوقت في استكشاف القوائم والخيارات المتاحة، وتعرّف على التخطيط العام. إن فهم كيفية الوصول السريع إلى الوظائف المختلفة يمكن أن يسرّع سير العمل ويقلل أوقات الإعداد.

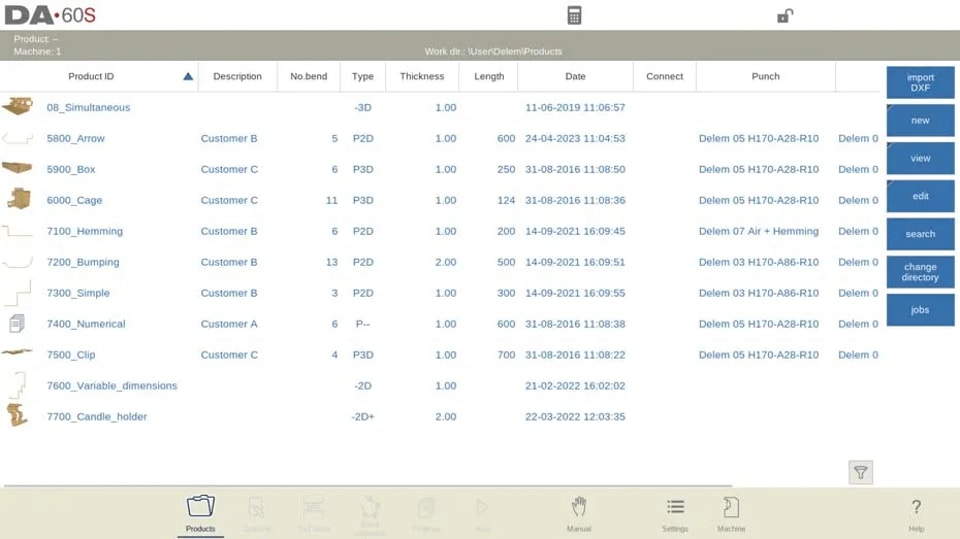

تبدو الشاشة الرئيسية لوحدة التحكم كما يلي:

بمجرد النقر على الأوضاع المختلفة، يتم تحديد الوضع المحدد. ويكون هيكل الشاشة الرئيسية كما يلي:

لوحة العنوان

في الأعلى تظهر دائمًا لوحة العنوان. وفي هذه المنطقة يمكنك العثور على معلومات الشعار، والمنتج المحمّل، ودليل المنتجات المحدد، و«سطر الخدمة» عند تفعيله. كما يمكن العثور هنا على مؤشرات الماكينة.

لوحة المعلومات

في لوحة المعلومات تُعرض جميع الوظائف والعناصر المرئية المتعلقة بالوضع المحدد ويمكن العثور عليها.

لوحة الأوامر

تُعد لوحة الأوامر جزءًا من لوحة المعلومات، وهي المكان الذي يمكن فيه العثور على عناصر التحكم المتعلقة بلوحة المعلومات.

لوحة التنقل

لوحة التنقل هي المنطقة التي يمكن العثور فيها على جميع الأوضاع الرئيسية. هذه المنطقة مرئية دائمًا. ويمكن استخدام عناصر التحكم، وهي أيقونات كبيرة، للانتقال مباشرة من وضع إلى آخر.

الخطوة 2: البدء مع DELEM DA-69Sالتشغيل

التحضيرات

لإتقان تشغيل DELEM DA-69S، من الضروري إجراء بعض التحضيرات الأساسية قبل البدء في برمجة المنتج.

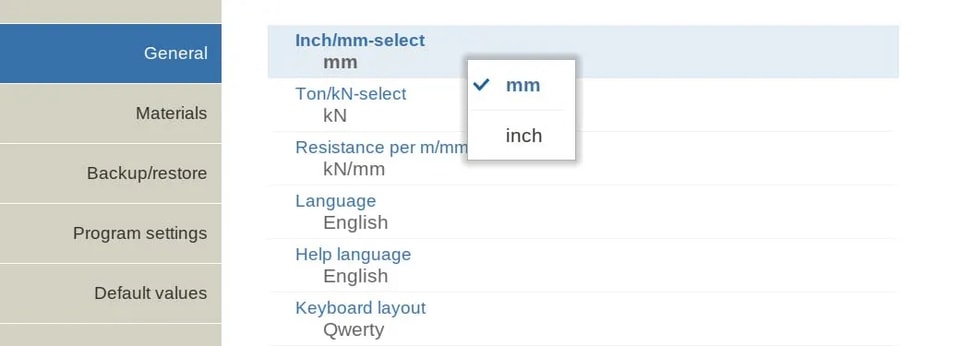

أولًا، تأكد من برمجة خصائص المادة الصحيحة في مكتبة المواد. ويمكن الوصول إليها من صفحة المواد ضمن وضع الإعدادات.

بعد ذلك، تحتاج إلى برمجة الأدوات الصحيحة في مكتبة الأدوات، لأنها ضرورية لإنشاء برنامج CNC. يمكنك العثور على مكتبات الأنواع المختلفة من الأدوات في وضع الماكينة.

بإكمال هذه الخطوات، ستكون مستعدًا جيدًا للاستفادة بكفاءة من تشغيل DELEM DA-69S.

إنشاء رسم

تتيح لك وحدة التحكم DELEM DA-69S إنشاء رسومات لمنتجاتك، مما يعزز قدراتك في التصميم. إليك كيفية الاستفادة من هذه الميزة:

الوصول إلى وظيفة الرسم

l اضغط على الرسم: في لوحة التنقل، اختر «الرسم» لبدء رسم ثنائي الأبعاد أو ثلاثي الأبعاد. لاحظ أنه في هذه المرحلة لا يتم حساب الانحناءات أو الأبعاد.

طريقة الرسم على شاشة اللمس

1. الرسم التخطيطي:

² اضغط على الشاشة في الاتجاه المطلوب. تُرسم الخطوط بين النقاط، وتُحدد النقطة النهائية بنقطة حمراء كبيرة.

² استخدم ميزة «السحب» من خلال الضغط والتحريك بإصبعك لتعديل اتجاه الخط أو طوله. اضبط قيم الطول والزاوية حسب الحاجة.

l إدخال القيم:

² بعد الرسم، عيّن الزوايا والأطوال بدقة من خلال النقر المزدوج على القيمة لإظهار لوحة المفاتيح.

² أدخل القيم باستخدام أحد الخيارين التاليين:

Ø وظيفة الإدخال: تُغلق لوحة المفاتيح بعد الإدخال.

Ø وظيفة الإدخال-التالي: تُبقي لوحة المفاتيح مفتوحة لعمليات الإدخال اللاحقة.

² إذا حدث خطأ، فاستخدم زر «تراجع» أو مفتاح الحذف الخلفي للتصحيح.

حسّن تجربة الرسم

² وظيفة التكبير/التصغير: استخدم حركة القرص بالإصبعين للتكبير أو التصغير.

² ملاءمة الشاشة: انقر على الأيقونة لتغيير حجم الرسم لتحسين وضوحه.

² التحريك الجانبي: حرّك الرسومات بسحب إصبعين (ثلاثي الأبعاد) أو إصبع واحد (ثنائي الأبعاد).

² التدوير: في العرض ثلاثي الأبعاد، دوّر النموذج بتمرير إصبع واحد.

ميزات أداة الرسم

² التصميم ثنائي وثلاثي الأبعاد.

² أدخل الأبعاد للإسقاطين الأفقي والعمودي.

² خيارات تصميم الأداة بالحجم الحقيقي.

² عدّل الأطوال والزوايا وأضف/احذف الثنيات.

² برمجة الثنيات الخاصة وثنيات الحاشية، أو استخدام الثنيات التدريجية لأنصاف الأقطار الكبيرة.

² انسخ المنتجات الحالية وعدّلها واحفظها كتراكيب جديدة.

مع هذه النصائح، ستكون مجهزًا جيدًا لتحسين استخدامك لعملية DELEM DA-69S الخاصة بـJUGAO CNC MACHINEمكبس الثني CNC، مما يؤدي إلى سير عمل إنتاجي دقيق وفعّال.

بعد إكمال رسم المنتج، توفّر عملية DELEM DA-69S وضع إعداد الأدوات لبرمجة إعداد الأدوات بدقة كما هو مرتّب على الماكينة. بعد ذلك يمكنك اختيار وضع تسلسل الثني لتحديد ومحاكاة تسلسل الثني المطلوب.

تحديدتسلسل الثني

بعد تحديد التسلسل الأمثل، يمكنك إنشاء برنامج CNC لتبسيط الإنتاج. وتوفّر عملية حساب تسلسل الثني طرقًا متنوعة:

l حساب تلقائي لتقليل زمن الإنتاج إلى الحد الأدنى.

l تتوفر أيضًا طرق تفاعلية ويدوية للتحديد.

بالإضافة إلى ذلك، يوفّر النظام أدوات لتصور احتمالات الاصطدام مع الأدوات أو الماكينة، مما يتيح الاختيار الحر بين أشكال مختلفة للأدوات والماكينات بما يلائم احتياجاتك على أفضل وجه.

ستجد أيضًا بعض الميزات الإضافية:

l تعيين أزمنة الدوران وسرعة المقياس الخلفي.

l حساب طول البليت ووقت الإنتاج.

l محاكاة تسلسل الثني وبرمجة مواضع الأصابع.

البرنامج الرقمي

يتيح لك البرنامج الرقمي الوصول إلى قيم المنتج النشط وإدارتها:

l إنشاء برنامج CNC:

1. الإدخال اليدوي: ابدأ من وضع المنتجات، ثم اتبع الخطوات عبر «برنامج جديد». يرجى ملاحظة أنه لا توجد عمليات فحص للتصادم؛ إذ يعتمد ذلك بدرجة كبيرة على خبرة المشغل.

2. الإنشاء الرسومي: ابدأ في وضع المنتجات، ثم «منتج جديد» عبر وضع الرسم من أجل التصور أثناء الإنتاج.

l تخزين البرامج والمعالجة اللاحقة:

² بعد إكمال الرسم مع تسلسل الثني، احفظ البرنامج لتحويله إلى صيغة رقمية.

² تقوم الحسابات التلقائية بضبط إعدادات الماكينة مثل القوة، ومواضع المحور Y، والمحور X، ومحاور R، إلخ.

أنماط الإنتاج: تلقائي ويدوي

في تشغيل DELEM DA-69S، توجد وضعان أساسيان للإنتاج لتلبية احتياجات التصنيع المختلفة: تلقائي ويدوي.

في الوضع التلقائي، ينفذ النظام البرامج كاملة بالتسلسل، ثنيةً تلو الأخرى، مع توفير خيار يُسمى وضع الخطوة لبدء كل ثنية على حدة. صُمم هذا الوضع للإنتاج المستمر المبسّط.

أما في الوضع اليدوي، فيمكن برمجة وتنفيذ ثنية واحدة بشكل مستقل، مما يجعله مثالياً للاختبار ومراقبة السلوكيات المحددة لنظام الثني.

تضمن هذه المرونة أن يتمكن المشغلون من تحسين كفاءة الإنتاج والدقة مع استخدام DELEM DA-69S.

النسخ الاحتياطي للبيانات والتخزين الخارجي

احمِ ملفات المنتجات والأدوات بتخزينها خارجيًا، سواء على شبكة أو على ذاكرة USB. يتيح ذلك نسخًا احتياطيًا فعالًا وتبادل الملفات بين وحدات تحكم DELEM.

من خلال فهم هذه المكونات الخاصة بتشغيل DELEM DA-69S، يمكنك تعزيز دقة وكفاءة عمليات مكبس الثني CNC لديك، بما يضمن أفضل نتائج للإنتاج.

الخطوة 3: استخداموسائل البرمجة المساعدة

يعزز تشغيل DELEM DA-69S الإنتاجية من خلال مجموعة من وسائل المساعدة على البرمجة المصممة لتبسيط عمليات CNC.

تحسين مساعدة المستخدم والتنقل

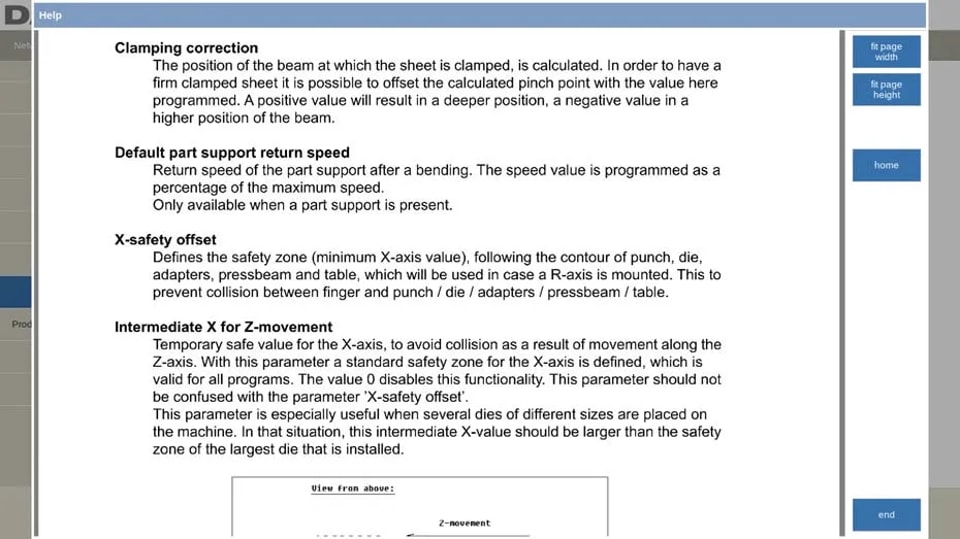

يبسّط تشغيل DELEM DA-69S عمليات CNC من خلال مجموعة قوية من وسائل المساعدة على البرمجة. وتوفر وظيفة المساعدة المدمجة في النظام إرشادات فورية خاصة بالسياق، بينما تبسّط وظيفة قائمة الاختيار التفاعلية اختيار المعلمات مباشرةً من الشاشة.

كما يجري تعزيز التنقل أكثر من خلال تنظيم الشاشات ضمن تبويبات، مما يسهّل الوصول السريع إلى مختلف الوظائف.

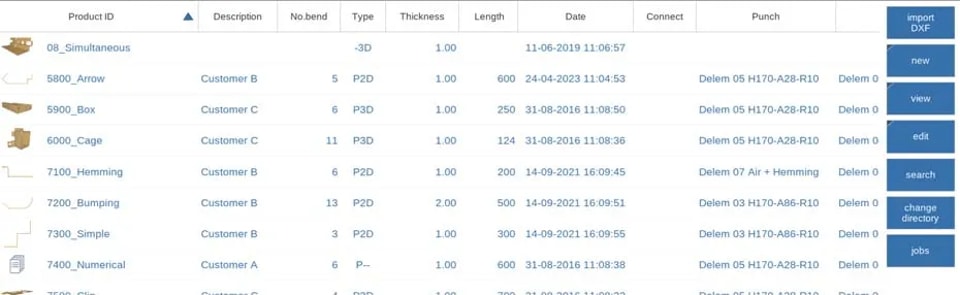

تتيح ميزة البحث المباشر للمستخدمين العثور بكفاءة على المنتجات أو الأدوات أو المواد بمجرد إدخال جزء من المعرّف، كما تجعل إمكانات الفرز التلقائي والتصفية في جداول الاختيار إدارة البيانات أكثر فعالية.

ميزات الإدخال والأمان

لتحقيق إدخال وتحرير دقيقين، يوفّر تشغيل DELEM DA-69S لوحة مفاتيح ديناميكية على الشاشة تدعم الأحرف الأبجدية الرقمية والرموز الخاصة، ومصممة وفق متطلبات المجال.

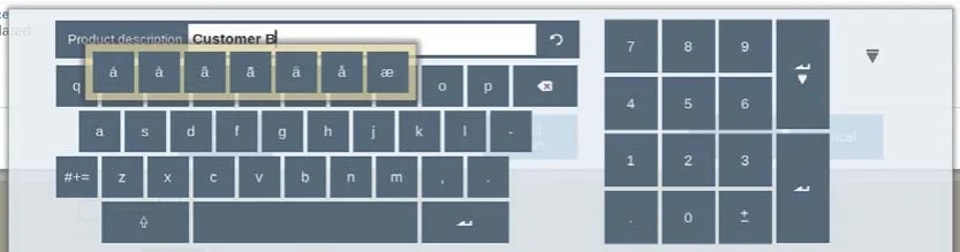

تدعم لوحة المفاتيح على الشاشة الأحرف الخاصة (مثل á وà وâ وã وä وå وæ) من خلال الضغط مطولًا على الحرف (مثل «a»).

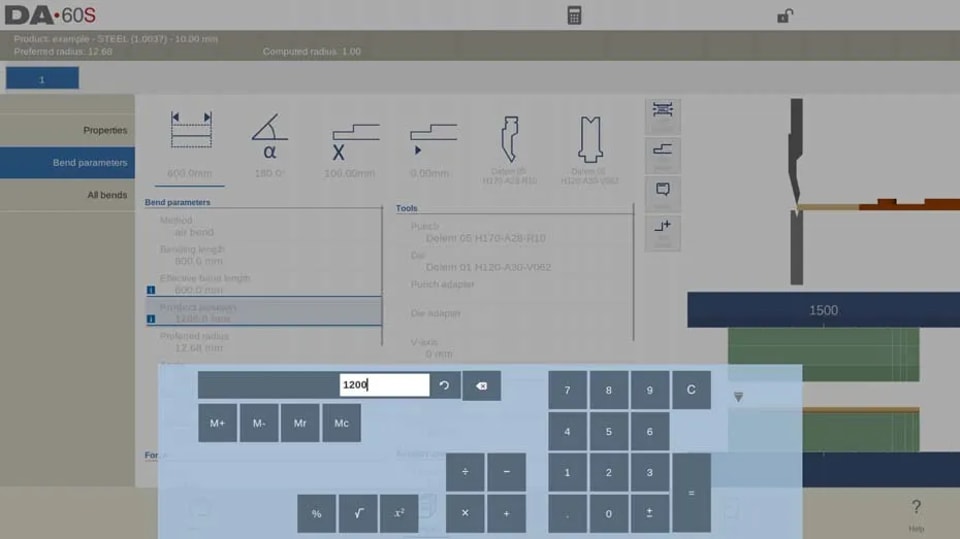

تُبسّط الآلة الحاسبة المدمجة العمليات الحسابية، مما يتيح حسابًا سلسًا للنسب المئوية والدوال التربيعية وغيرها.

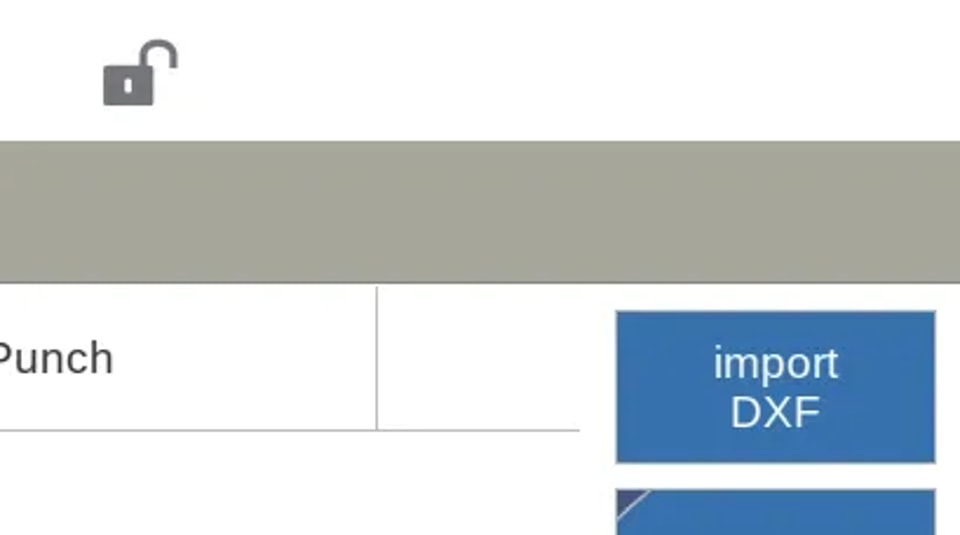

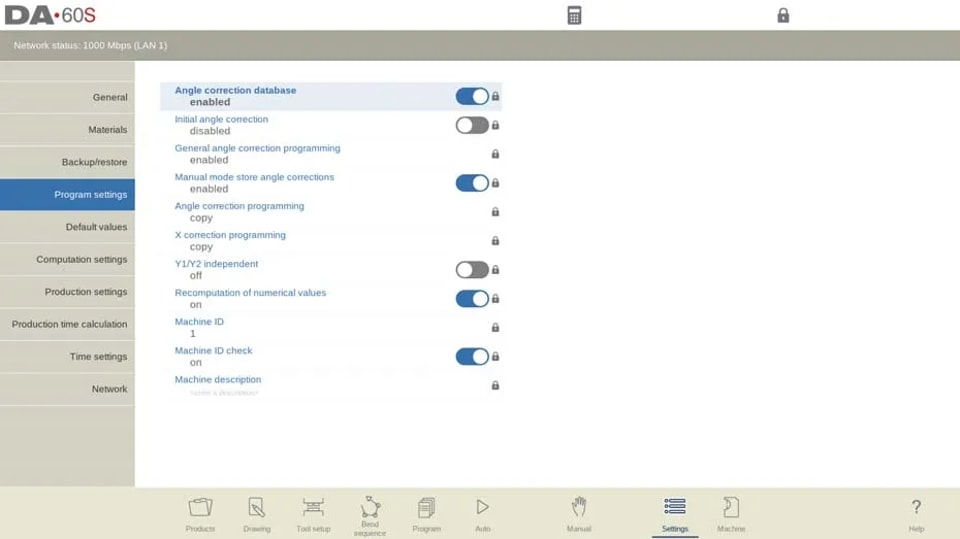

تُعطى الأولوية للأمان من خلال وظيفة قفل بمستويين، ما يتيح إعدادات قفل البرنامج وقفل الماكينة لتقييد التغييرات غير المصرح بها، وبالتالي حماية سلامة التشغيل.

الشبكة وإدارة المستخدمين وأدوات إضافية

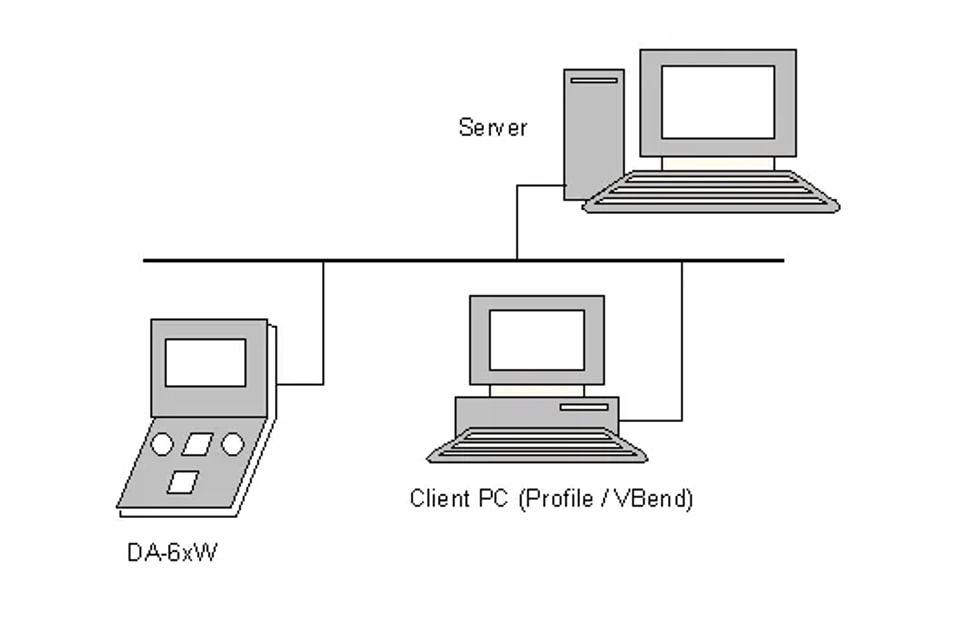

يتميز تشغيل DELEM DA-69S أيضًا بواجهة شبكة للاستيراد والتصدير السهل لملفات المنتجات، مما يعزز ترابط سير العمل.

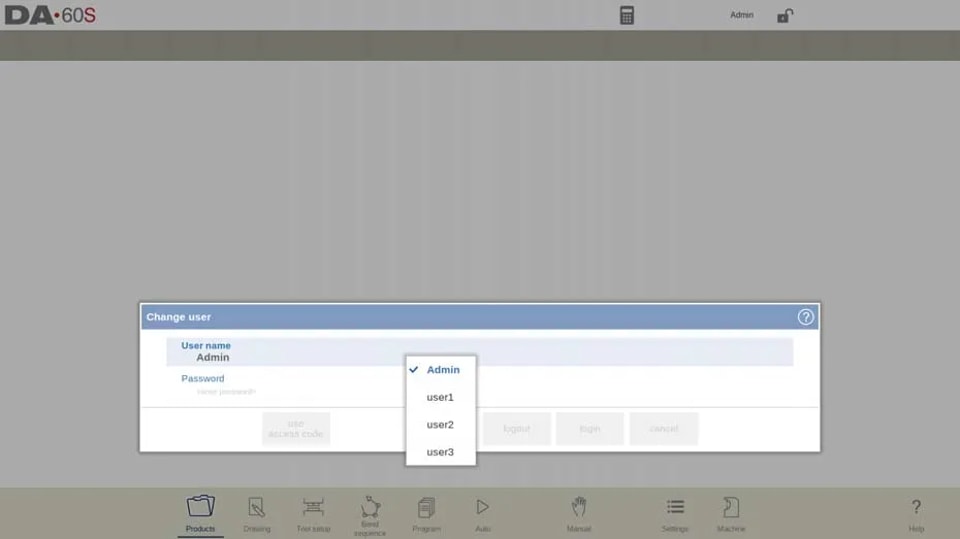

تتيح ميزة دعم تعدد المستخدمين وظائف تسجيل الدخول والخروج، مما يضمن وصول المستخدمين بشكل آمن. وفي وضع المنتجات، تتيح وظيفة «تغيير المستخدم» تغيير المستخدم وكذلك تسجيل خروج المستخدم الحالي. وعندما يكون هذا النظام نشطًا، يجب تسجيل الدخول عند كل تشغيل.

توفر لوحة وظائف OEM وصولًا سريعًا إلى المؤشرات الخاصة بالشركة المصنعة، بينما يركّز مركز الرسائل الإشعارات لتسهيل الإدارة بكفاءة.

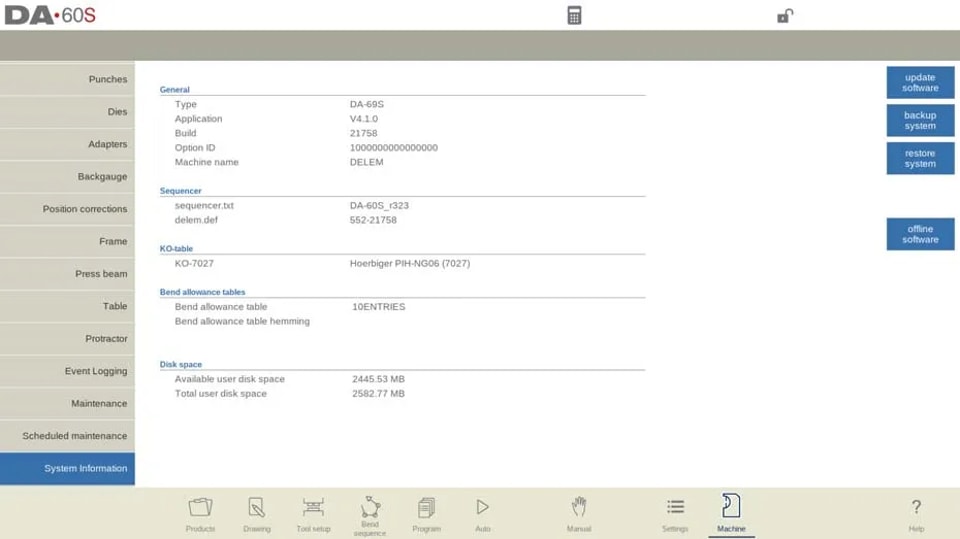

تتبّع إصدارات البرامج أصبح سهلاً من خلال تبويب معلومات النظام، مما يضمن أن يكون المستخدمون على دراية دائمة بقدرات نظام التحكم لديهم.

مثال على رقم الإصدار:

l V 1.2.3

l يشير V إلى الإصدار

l V 1.x.x هو رقم الإصدار الرئيسي

l V x.2.x هو رقم الإصدار الثانوي

l V x.x.3 هو رقم إصدار التحديث

تعمل هذه الميزات الشاملة على تحسين الكفاءة والأمان وسهولة الاستخدام، مما يبرز وظائف النظام في عمليات CNC.

نصائح الصيانة لتحقيق الأداء الأمثل لـ DELEM DA-69S

الفحوصات الدورية والتنظيف

افحص DELEM DA-69S بانتظام بحثًا عن أي علامات تآكل أو تلف. نظّف شاشة اللمس ومكونات الماكينة لمنع تراكم الغبار الذي قد يؤثر في الأداء. وتحافظ الصيانة المجدولة على الماكينة في أفضل حالة وتطيل عمرها التشغيلي.

تحديثات البرامج والبرامج الثابتة

ابقَ على اطلاع بأحدث إصدارات البرامج والبرامج الثابتة الخاصة بـ DELEM DA-69S. وغالبًا ما يطرح المصنعون تحديثات لتحسين الأداء وإضافة ميزات جديدة أو معالجة الأخطاء. وتضمن التحديثات في الوقت المناسب أن يعمل جهاز التحكم لديك بأقصى قدر من الكفاءة والموثوقية.

باتباع هذه الإرشادات المنظمة ونصائح الصيانة، ستكون على الطريق الصحيح لإتقان تشغيل DELEM DA-69S.

الخلاصة

لإتقان وحدة التحكم DELEM DA-69S بكفاءة، من الضروري التعرف على ميزات البرمجة الذكية المصممة لتبسيط سير عمل CNC. استفد بالكامل من وظيفة المساعدة المدمجة للحصول على إرشادات على الشاشة، واستفد من قوائم listbox وألسنة التنقل لتشغيل أكثر سلاسة. كما يمكن لقدرات البحث والتصفية المتقدمة أن تقلل بشكل كبير الوقت المستغرق في إدارة برامج القطع وبيانات الأدوات. ولتعزيز الأمان، استخدم وظائف القفل بالمفتاح للتحكم في الوصول، واستفد من تكامل الشبكة لتمكين نقل البيانات والإدارة عن بُعد بسلاسة. هذه الممارسات لا تعزز الإنتاجية اليومية فحسب، بل تدعم أيضًا سلامة النظام والأمان التشغيلي.
