تحليل أداء القطع والنقش بالليزر

تُستخدم تقنيات القطع والنقش بالليزر على نطاق واسع في التصنيع الصناعي والإبداع الفني والإلكترونيات بفضل دقتها العالية وكفاءتها وقدرتها على المعالجة غير التلامسية. تقدم هذه الوثيقة تحليلًا مفصلًا لمبادئ القطع والنقش بالليزر، ومؤشرات الأداء، والعوامل المؤثرة، والتطبيقات، والاتجاهات المستقبلية.

المبادئ الأساسية

1. القطع بالليزر

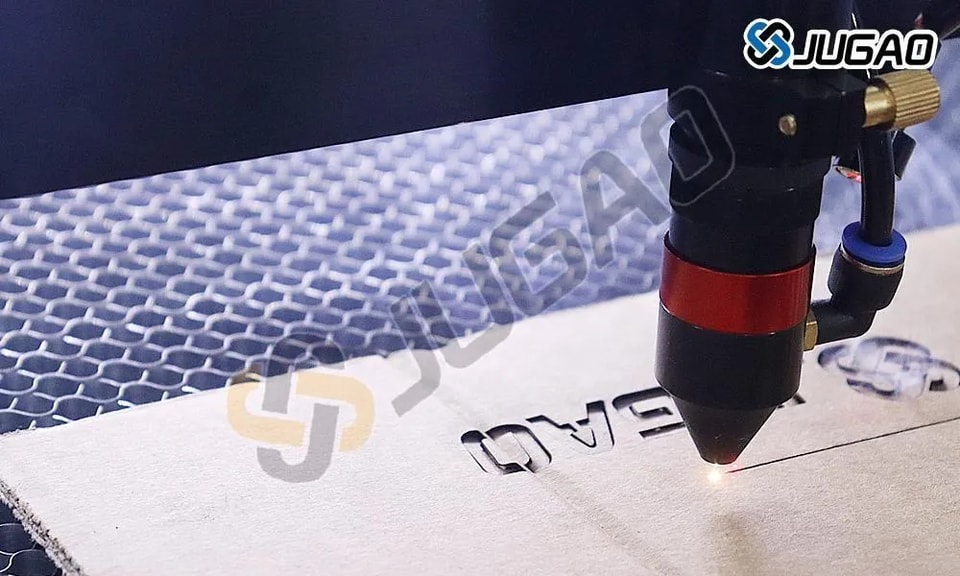

تستخدم عملية القطع بالليزر شعاع ليزر عالي الكثافة الطاقية لإذابة المواد أو تبخيرها أو إشعالها، بينما يقوم غاز مساعد (مثل الأكسجين أو النيتروجين) بإبعاد البقايا المنصهرة، مما يتيح فصلًا دقيقًا للمواد.

2.النقش بالليزر

يتضمن النقش بالليزر إزالةً موضعية أو تفاعلات كيميائية على سطح المادة لإنتاج علامات أو أنماط دائمة. وعلى خلاف القطع، لا يخترق النقش المادة عادةً، بل يغيّر ملمس سطحها أو لونها.

مؤشرات الأداء

1. الدقة

l دقة التموضع: عادةً ±0.01 مم، وتصل الأنظمة عالية المستوى إلى ±0.005 مم.

l قابلية التكرار: تكون عمومًا ضمن ±0.02 مم لضمان ثبات المعالجة على دفعات متسقة.

l أدنى عرض للخط: يعتمد على حجم بقعة الليزر (10–100 ميكرومتر)؛ وتتيح الليزرات فائقة السرعة نقشًا على نطاق ميكروني.

2. سرعة المعالجة

l سرعة القطع: تعتمد على سُمك المادة وقدرة الليزر (مثلًا: تقطع ليزرات CO₂ فولاذًا غير قابل للصدأ بسُمك 1 مم بسرعة 20 م/دقيقة).

l سرعة النقش: يمكن للنقش المتجهي أن يصل إلى 1000 مم/ث، بينما يكون النقش النقطي أبطأ بسبب أساليب المسح.

3. توافق المواد

4. جودة السطح

l خشونة حافة القطع: عادةً Ra < 10 ميكرومتر (وتحقق ليزرات الألياف Ra < 5 ميكرومتر للمعادن).

l التحكم في عمق النقش: قابل للضبط عبر القدرة وعدد التمريرات (بدقة ±0.01 مم).

العوامل المؤثرة الرئيسية

1. معلمات الليزر

l الطول الموجي: الأشعة فوق البنفسجية (355 نانومتر) للنقش الدقيق؛ وCO₂ (10.6 ميكرومتر) للمواد غير المعدنية.

l القدرة: تؤدي القدرة الأعلى إلى زيادة السرعة لكنها قد تسبب تشوهًا حراريًا.

l تردد النبضات‏(الليزر النبضي): يؤثر في الكفاءة ومنطقة التأثر بالحرارة (HAZ).

2. النظام البصري

l عدسة التركيز: يحدد البعد البؤري حجم البقعة وعمق المجال (وتعزز البؤر القصيرة الدقة).

l جودة الشعاع (M²): تنتج الحزم القريبة من حد الحيود (M² ≈ 1) قطعًا أكثر نعومة.

3. تحسين العملية

l غاز المساعدة: يعزز الأكسجين السرعة (لكنه يؤكسد الحواف)؛ بينما يضمن النيتروجين قطعًا نظيفًا.

l استراتيجية المسح: المسح النقطي للنقش على المساحات الكبيرة؛ والمتجهي للخطوط المحيطية.

التطبيقات

1. التصنيع الصناعي

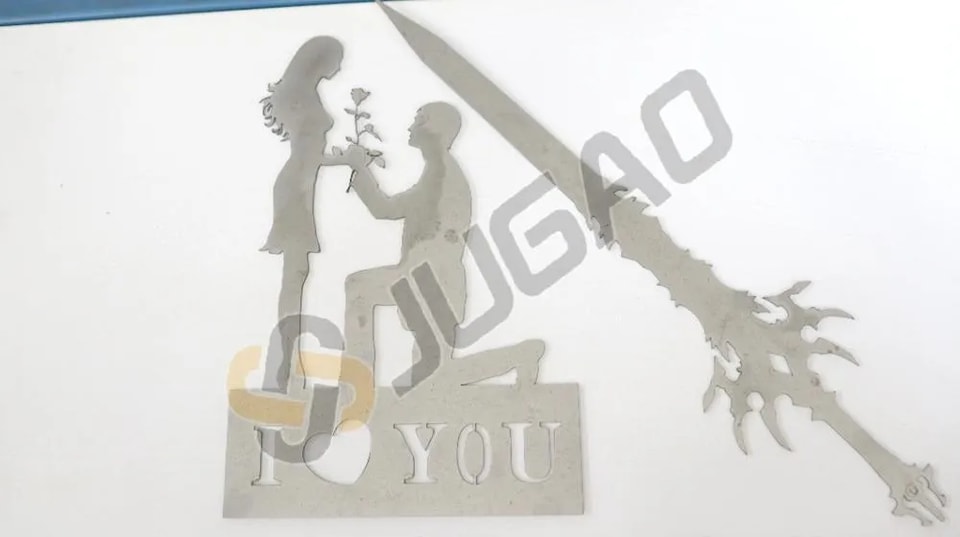

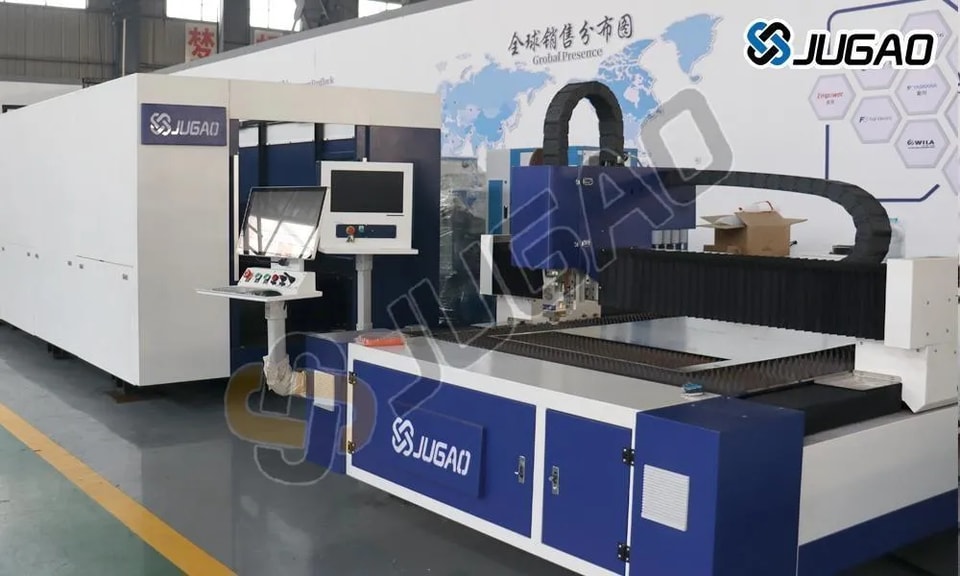

l تصنيع الصفائح المعدنية: قطع مكونات السيارات/الطيران والفضاء.

l الإلكترونيات: قطع FPC (اللوحات الدوائرية المطبوعة المرنة)، وثقب PCB الدقيق.

2. الإبداع والتخصيص

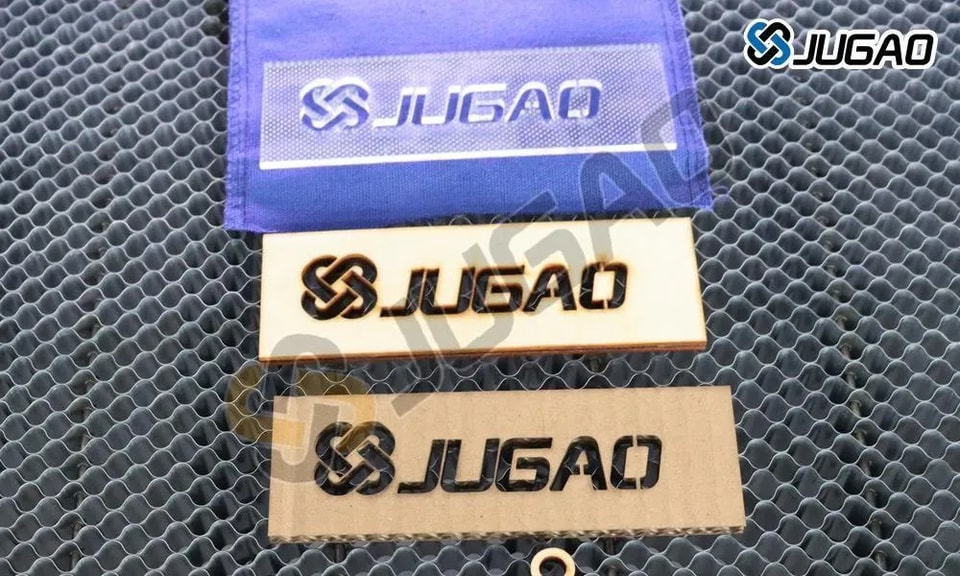

l الأعمال الفنية: نقوش على الخشب/الأكريليك، ووضع العلامات على الجلد.

l نحت ثلاثي الأبعاد: نقش بتدرجات الرمادي لإضفاء تأثيرات عمق.

3. الطب والبحث العلمي

l الأدوات الجراحية: أدوات من الفولاذ المقاوم للصدأ مقطوعة بدقة عالية.

l المعالجة الدقيقة: ليزرات فائقة السرعة (فيمتوثانية/بيكوثانية) للبنى المجهرية.

اتجاهات المستقبل

1. قدرة وكفاءة أعلى: معالجة متعددة الحزم لزيادة الإنتاجية.

2. الأتمتة الذكية: تحسين المعلمات بالاعتماد على الذكاء الاصطناعي.

3. الليزرات الخضراء: ليزرات ألياف عالية الكفاءة في استهلاك الطاقة.

4. اعتماد الليزر فائق السرعة: توسع في المجالات الطبية وأشباه الموصلات.

الخلاصة

يوفر القطع والنقش بالليزر دقة وتعدد استخدامات لا مثيل لهما، مما يجعلهما عنصرين لا غنى عنهما في التصنيع الحديث. وستعزز التطورات في مصادر الليزر والأتمتة والتحكم في العمليات قدراتهما وتطبيقاتهما بشكل أكبر.
