المحاذاة الدقيقة للخلفية الخلفية أمر بالغ الأهمية لتحقيق انحناءات متسقة وعالية الجودة في تصنيع المعادن. يمكن للأصابع المحاذاة بشكل خاطئ أن تؤدي إلى عدم دقة في الأبعاد وهدر المواد وتأخير الإنتاج. يوفر هذا الدليل منهجية منهجية لتشخيص وتصحيح اختلال المحاذاة الخلفية، مما يضمن الأداء الأمثل لمكبس الثني.

السلامة والإعداد

الخطوة 1: إعداد الآلة وبروتوكولات السلامة

1. إيقاف التشغيل: أوقف تشغيل مكبس الثني تمامًا وافصله عن جميع مصادر الطاقة لمنع التشغيل العرضي.

2. متطلبات معدات الحماية الشخصية: جهز نفسك بـ:

●نظارات السلامة المعتمدة من ANSI للحماية من الحطام الطائر

●قفازات مقاومة للقطع للتعامل مع المكونات الحادة

●أحذية ذات سنادات فولاذية للحماية من الصدمات

3. فحص مساحة العمل: قم بإخلاء المنطقة من العوائق وتأكد من أن جميع واقيات السلامة تعمل بشكل صحيح قبل المتابعة.

إجراءات التشخيص

الخطوة 2: الوصول إلى الخلفية الخلفية والتقييم الأولي

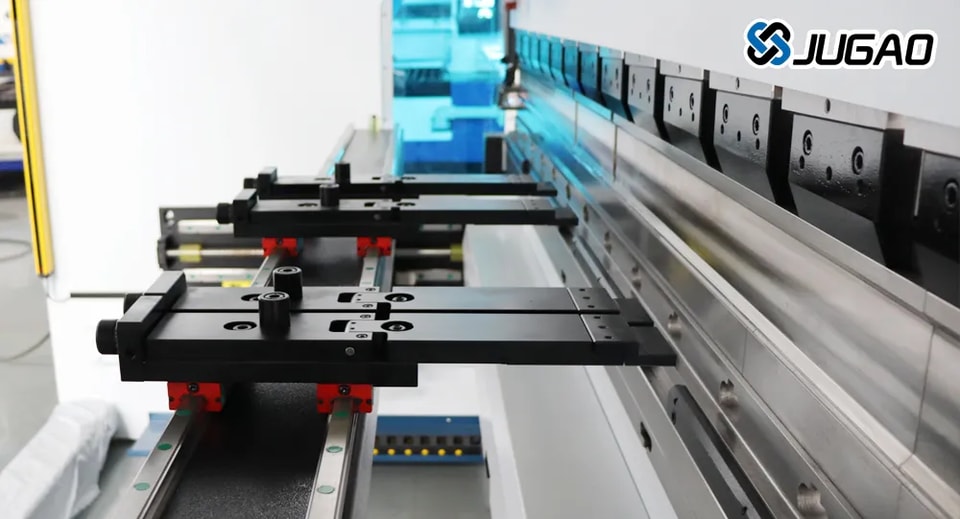

●حدد موقع تجميع الخلفية الخلفية، الموجود عادة في الجزء الخلفي من الآلة

●قم بإزالة أي لوحات وصول ضرورية باستخدام الأدوات المناسبة (مفاتيح سداسية، وجعلات)

●افحص بصريًا:

# القضبان الخطية الدليلية للتآكل أو الحطام

# سلامة تركيب إصبع التوقف

# مكونات نظام القيادة (الكرات اللولبية، المحركات)

الخطوة 3: تحديد الخطأ وعزله

التحقق من محاذاة الشعاع:

1. قياس من إصبع التوقف الأيمن إلى حافة القالب السفلي باستخدام فرجار رقمي (دقة ±0.02 مم)

2. إعادة وضع المقياس إلى أقصى اليسار وتكرار القياس

3. تفسير التشخيص:

# القياسات المتسقة تشير إلى محاذاة الشعاع الصحيحة

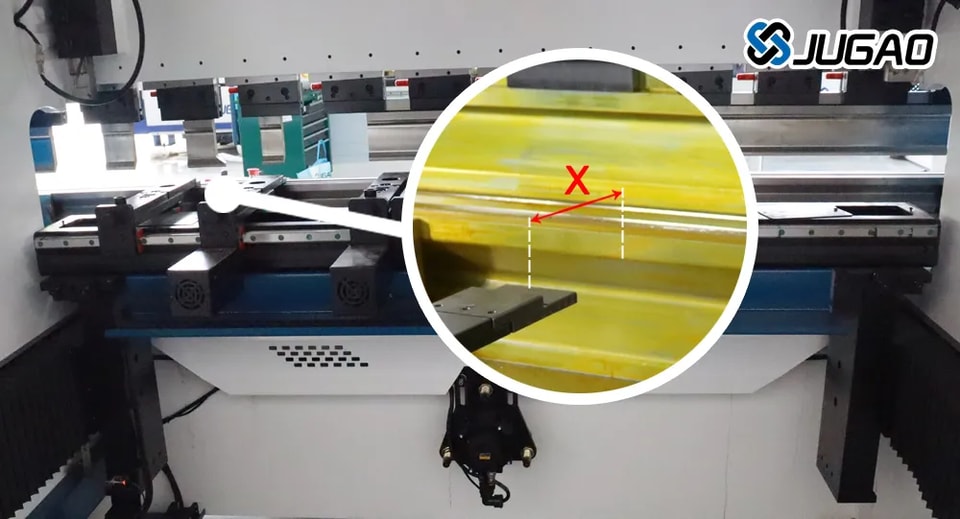

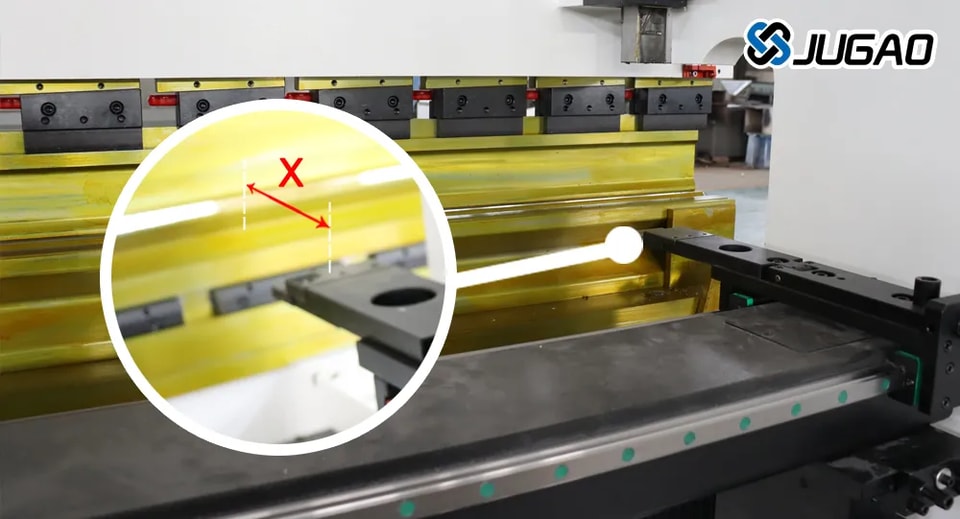

# التباين يشير إلى مشاكل في توازي الشعاع (على سبيل المثال، إزاحة 2 مم كما هو موضح في مرجع الفيديو)

فحص معايرة إصبع التوقف:

1. قياس عدة أصابع توقف في نفس المواضع المبرمجة

2. نتائج استكشاف الأخطاء وإصلاحها:

# القياسات الموحدة تؤكد المعايرة الصحيحة

# التناقضات (على سبيل المثال، اختلاف 2 مم بين الأصابع) تشير إلى الحاجة إلى تعديلات فردية للتوقف

إجراءات المحاذاة

الخطوة 4: تقنيات الضبط الدقيق

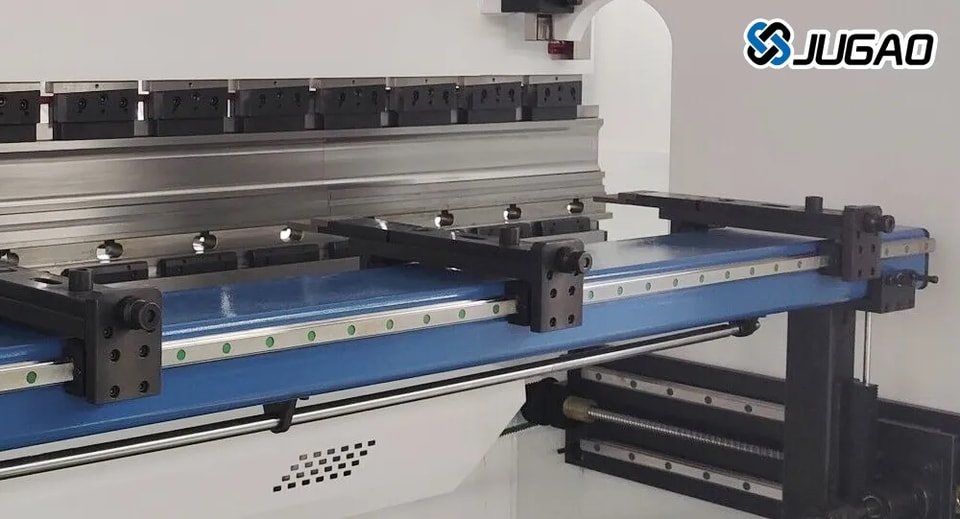

تصحيح توازي الشعاع:

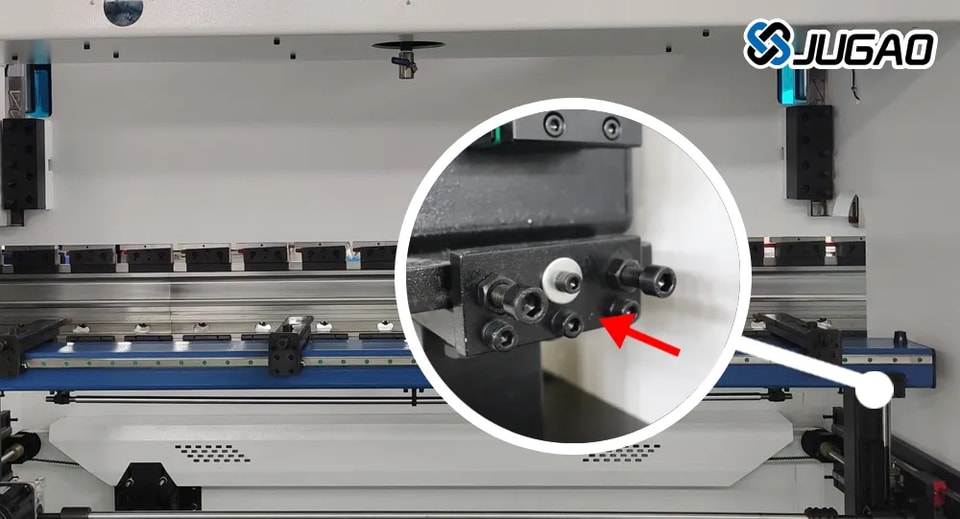

1. فك جميع مسامير الضبط (عادة مسامير سداسية M8)

2. لزيادة مسافة الشعاع:

قم بشد مسامير الجنب بينما تقوم بفك المسمار المركزي

3.للحصول على مسافة أقل:

قم بشد المسمار المركزي بينما تقوم بفك المسامير الجانبية

4.نصيحة محترفة: قم بإجراء تعديلات تدريجية بمقدار ربع دورة، مع التحقق باستخدام مؤشرات القرص

5.ضبط دقيق للإصبع:

6.قم بفك المسامير الضبط (عادة اثنان لكل إصبع)

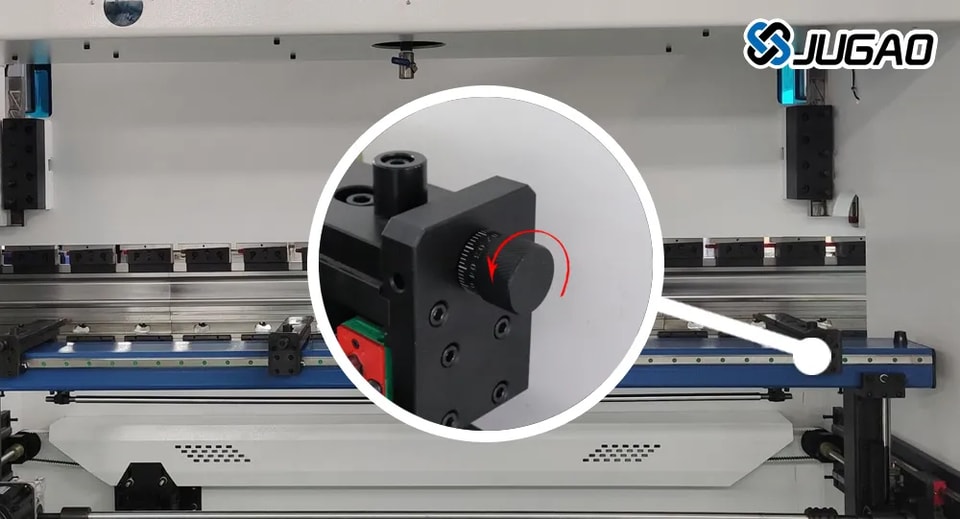

7.قم بتدوير بكرات الضبط:

# في اتجاه عقارب الساعة يزيد الإسقاط

# عكس اتجاه عقارب الساعة يقلل الإسقاط

8. أفضل ممارسة: استخدم مقاييس السمك للتحقق من دقة 0.05 مم قبل الشد النهائي

التحقق وضمان الجودة

الخطوة 5: الاختبار التشغيلي

1.أعد تشغيل مكبس الثني وجميع المحاور إلى وضعها الأصلي

2.نفذ اختبارات الانحناء باستخدام:

# قطع اختبار موحدة (مثل، 2 مم CRS)

# أدوات قياس الزوايا المعتمدة (منقلات رقمية)

3.معايير القبول:

# تسامح زاوي ضمن ±0.5°

# الأبعاد الخطية ضمن ±0.1 مم من القيم المبرمجة

الخطوة 6: التشغيل النهائي

1. قائمة فحص نظام كاملة:

# التحقق من عزم الدوران على جميع المسامير

# تزييت مكونات الحركة الخطية

# تأكيد وظيفة القفل الأمان

2. توثيق معاملات الضبط في سجلات الصيانة

3. إجراء إحاطة للمشغل حول أي تغييرات في الإجراءات

توصيات الصيانة

●إجراء فحوصات المحاذاة كل 250 ساعة تشغيل

●وضع جدول صيانة وقائية:

# شهريًا: تنظيف المسار وإعادة التزييت

# ربع سنوي: فحص اللعب الخلفي لبرغي الكرة

# سنويًا: التحقق الكامل من الدقة الهندسية

الخاتمة

يؤثر محاذاة ظهر المقياس بشكل مباشر على جودة الجزء، وعمر الأداة، وفعالية المعدات بشكل عام. من خلال تنفيذ عملية الضبط المنهجية هذه والحفاظ على معايير المعايرة الصارمة، يمكن للمصنعين تحقيق دقة ثني متسقة مع إطالة عمر خدمة الجهاز.
