طريقة حساب زاوية ثني مكبس الثني

يتضمن حساب زاوية الثني في ماكينة الثني CNC عادةً عدة عوامل، بما في ذلك نوع المادة، وسماكة اللوح، ونصف قطر الثني، ومعامل الثني. وتختلف طرق الحساب والمعاملات باختلاف زوايا الثني وأنواع المواد. وفيما يلي طرق حساب زوايا الثني لمختلف المواد:

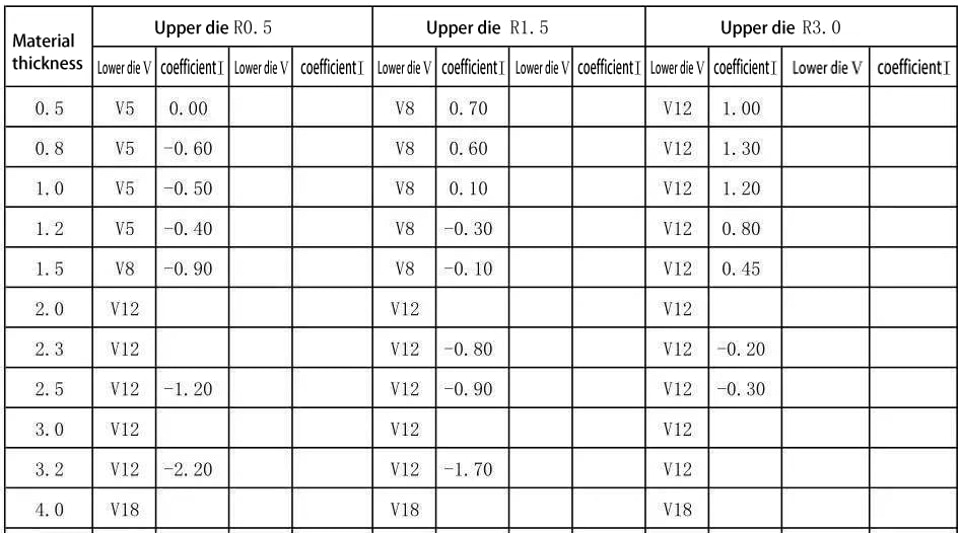

1. ثني الصفيحة الحديدية: عند الثني بزاوية 90 درجة، يكون نصف قطر القالب العلوي R المستخدم عادةً 0.5، والقالب السفلي V = 5T، ومعامل الثني 0.4T. وصيغة حساب المقاس المفتوح هي L1+L2-2T+المعامل.

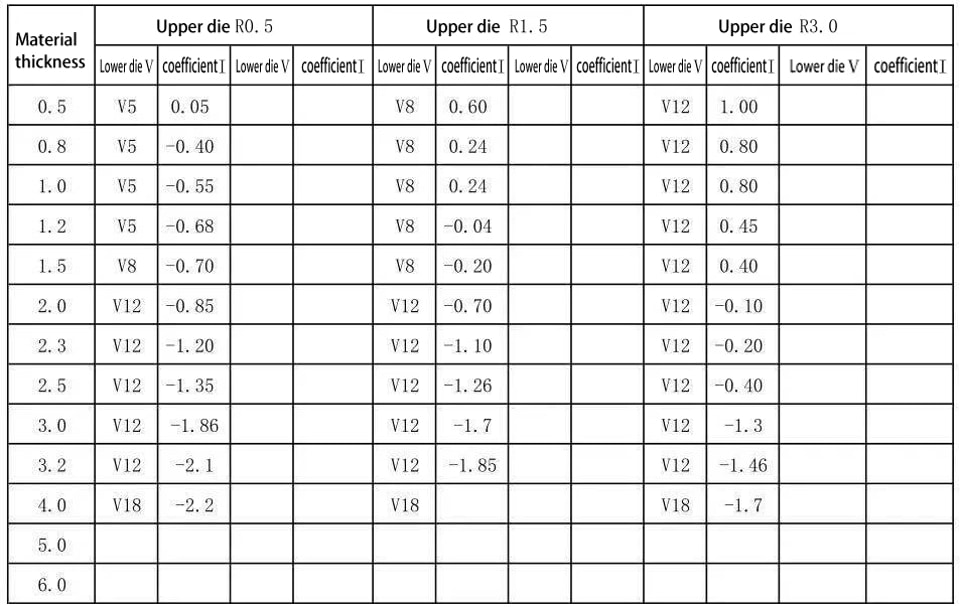

2. ثني الصفيحة الحديدية بزاوية 60 درجة (باستخدام قالب إدخال عميق)

المقاس المفتوح = L1+L2+المعامل

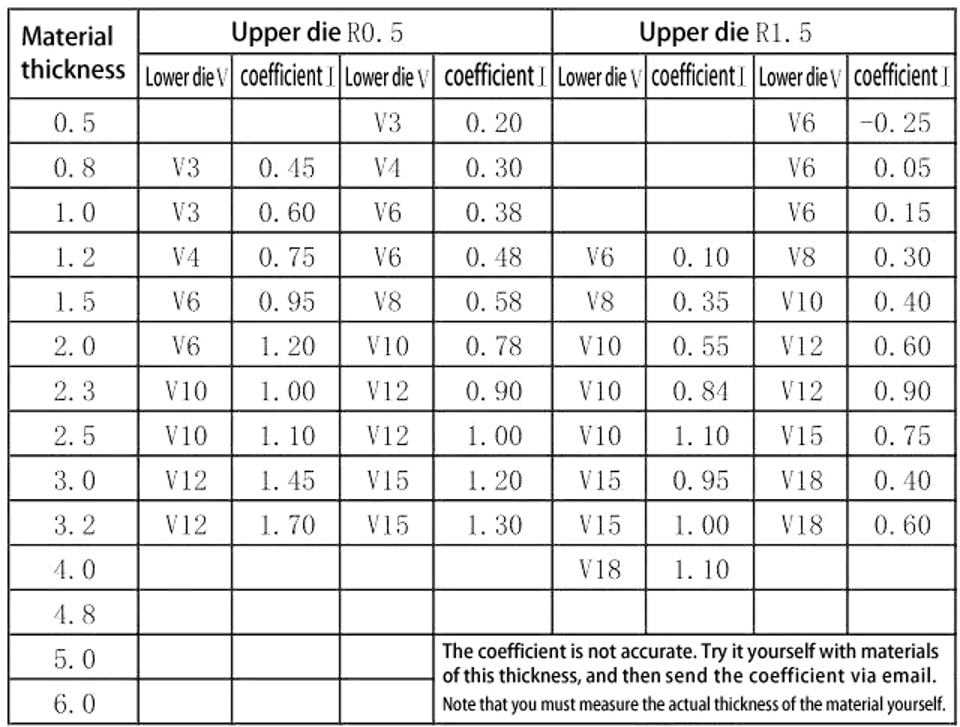

3. ثني الصفيحة الحديدية بزاوية 30 درجة (باستخدام قالب إدخال عميق)

المقاس المفتوح = L1+L2+المعامل

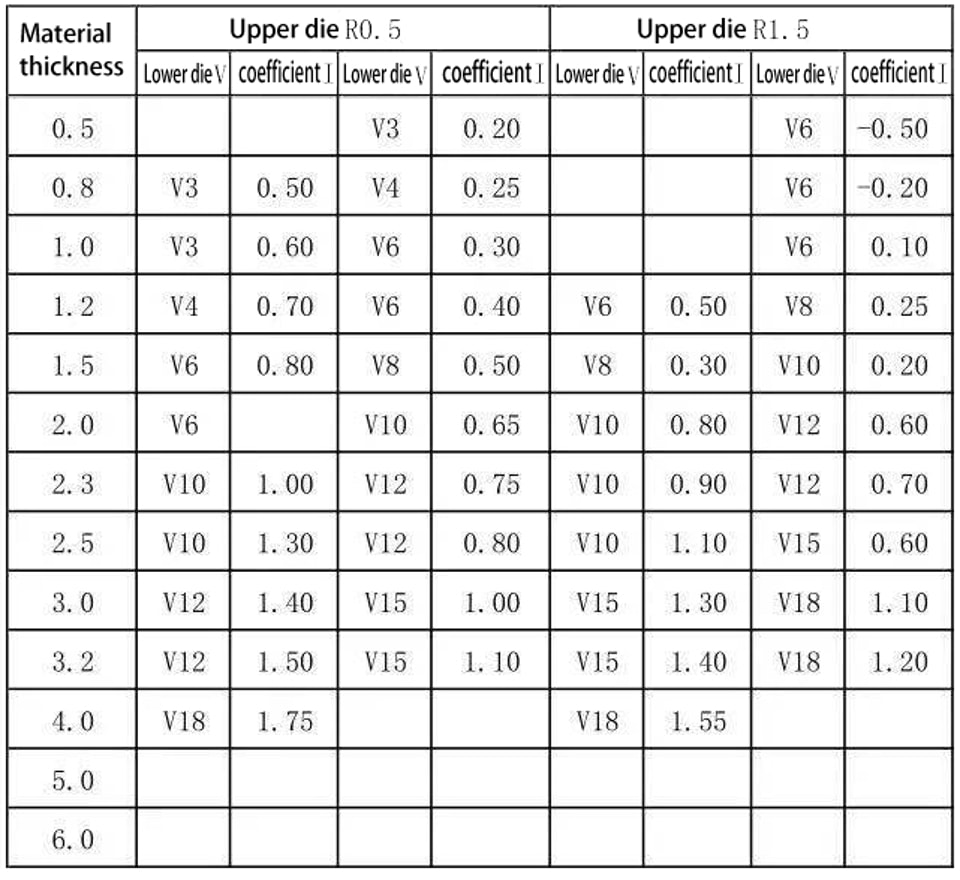

4. ثني الصفيحة الألمنيومية بزاوية 90 درجة: في الثني العادي، يكون قالب الثني العلوي R0.5، والقالب السفلي V=5T، ومعامل الثني 0.4T، واختيار مجرى V يكون V=5T+R (R>0.5)

المقاس المفتوح = L1+L2-2T+المعامل

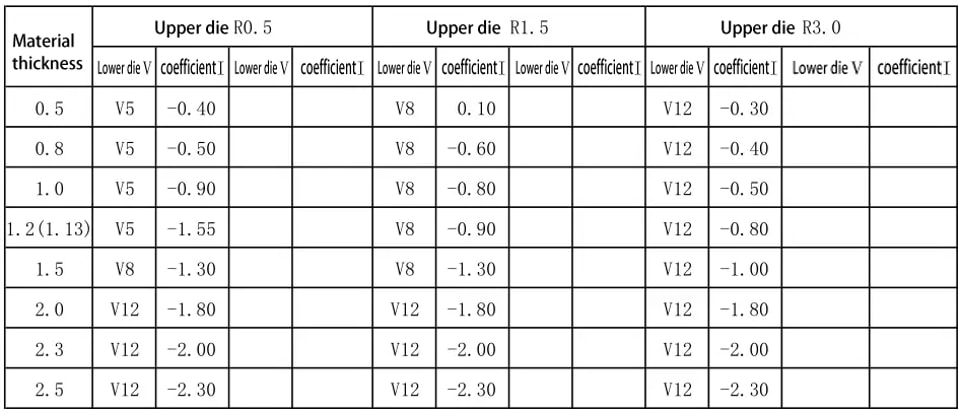

5. ثني الصفيحة الألمنيومية بزاوية 60 درجة (باستخدام قالب إدخال عميق)

المقاس المفتوح = L1+L2+المعامل

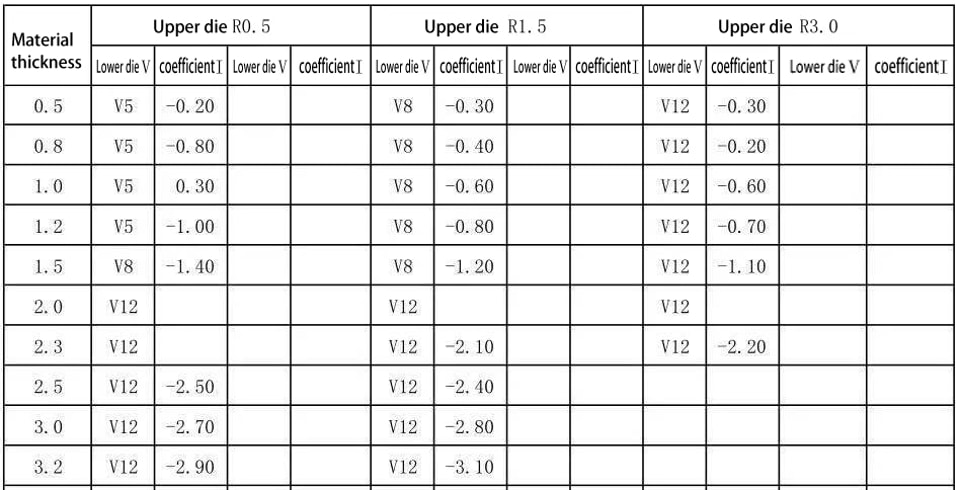

6. ثني الصفيحة الألمنيومية بزاوية 30 درجة (باستخدام قالب إدخال عميق)

المقاس المفتوح = L1+L2+المعامل

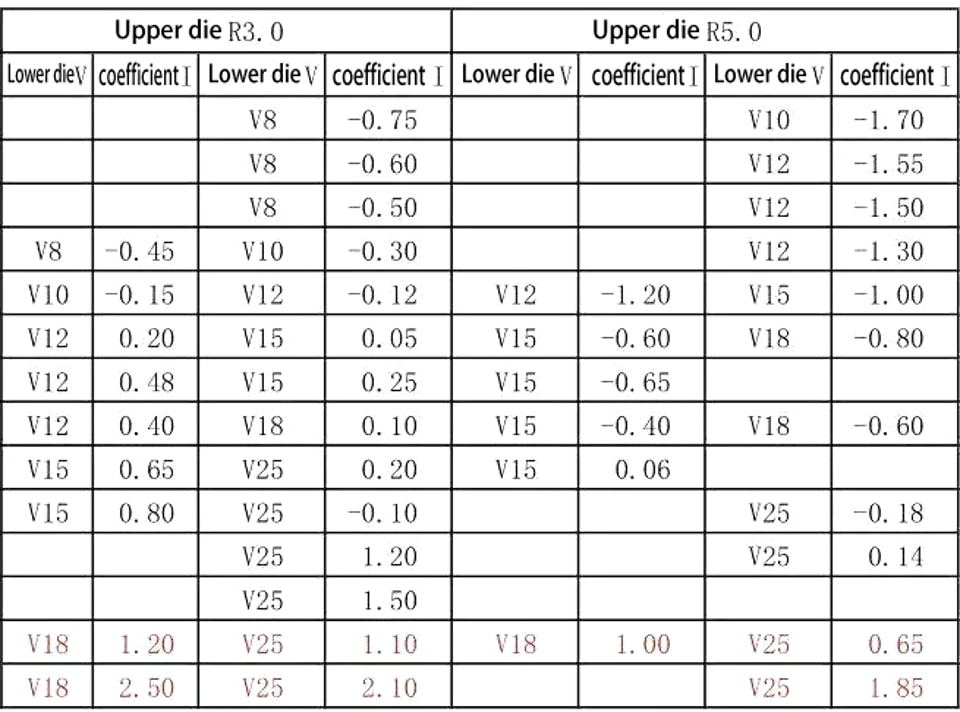

7. معامل الحافة الميتة (استخدم أولاً قالب الإدخال العميق لثني زاوية صغيرة، ثم استخدم قالب التسطيح لكبس الحافة الميتة)

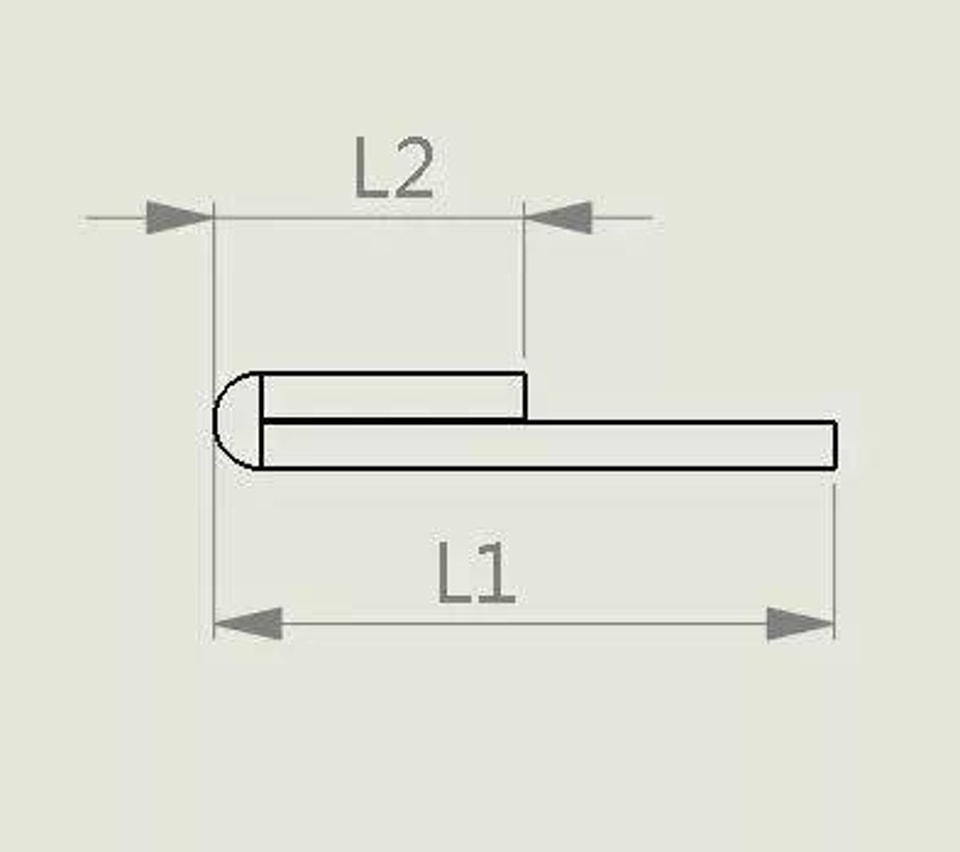

أعلاه: المقاس المفتوح = L1+L2-0.55T

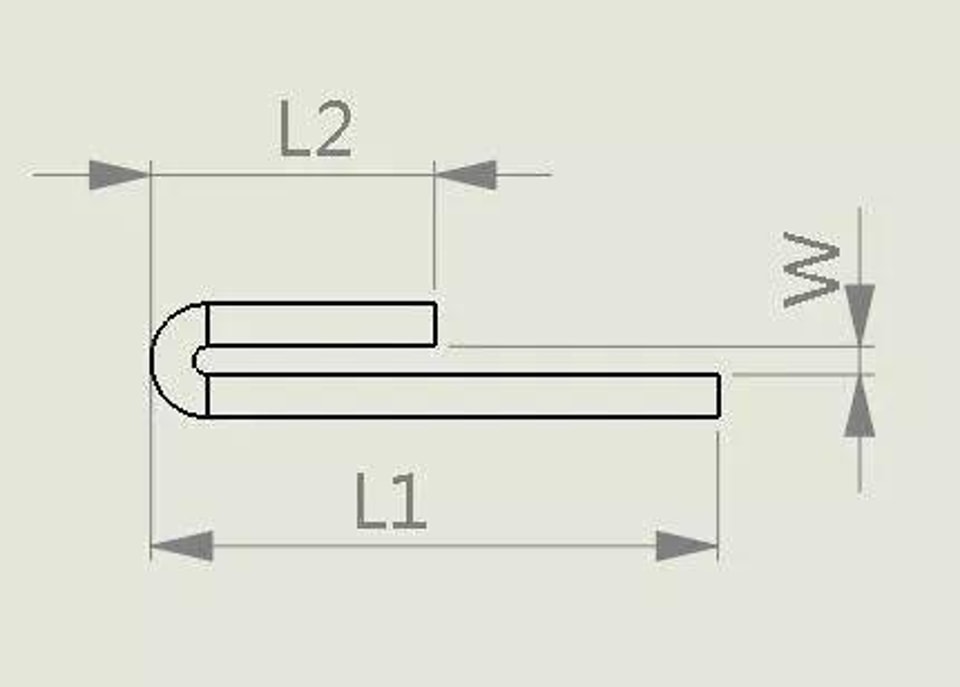

أعلاه: المقاس المفتوح = L1+L2-0.55T+0.7W (W≤T)

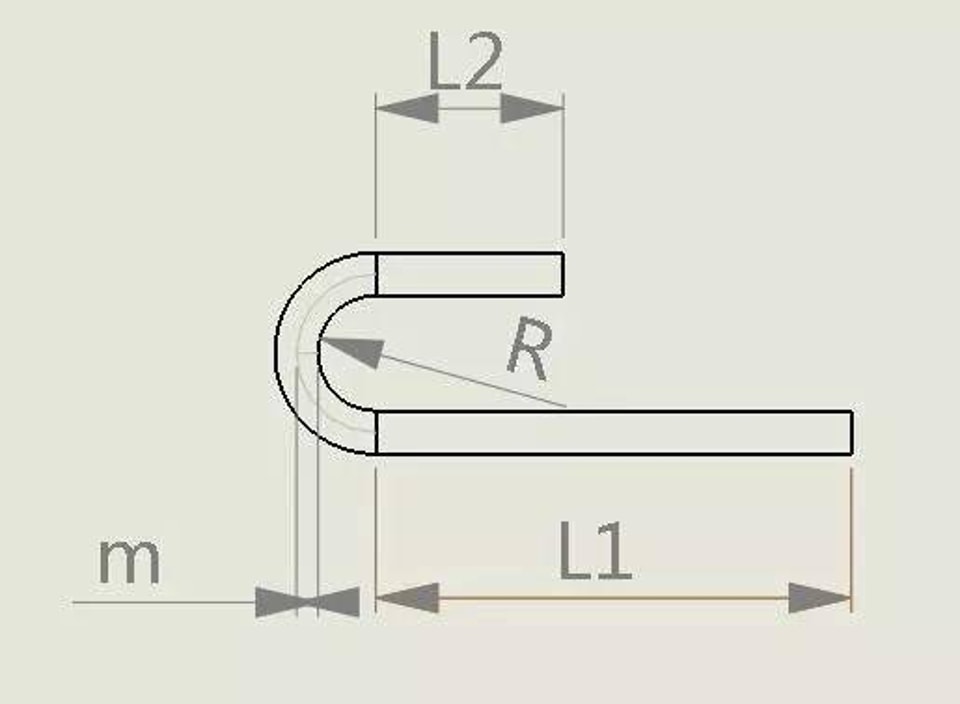

أعلاه: المقاس المفتوح = L1+L2+3.14* (R+m) (2R>T)

T≤2.0، m=0.4T؛

2.0<T≤3.2، m=0.3T؛

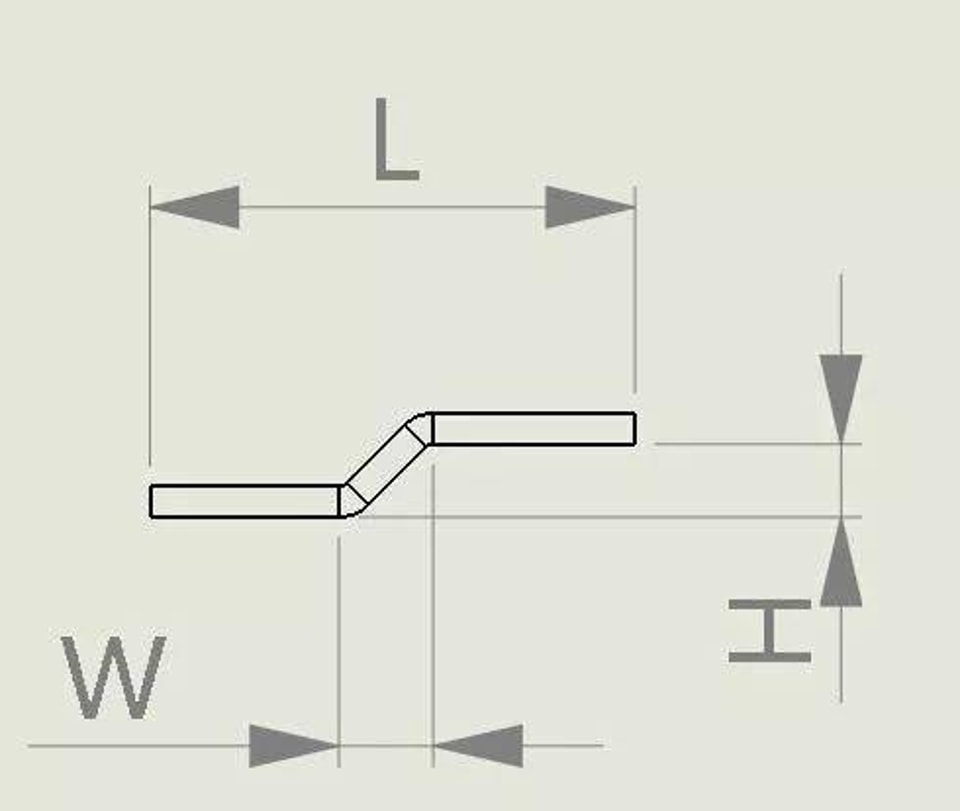

8. معامل فرق درجات الضغط

أ. عندما W ≥ 2T: يُحسب المقاس المفتوح على أنه ثنيان منفردان؛

ب. عندما W<2T وH≥2T: يُحسب المقاس المفتوح على أنه ثنيان منفردان؛

ج. عندما W<2T وH<2T: المقاس المفتوح = L+(H-T)*0.7؛

د. عندما W<2T وH=T: المقاس المفتوح = L+0.15T؛

بالإضافة إلى ذلك، يرتبط حساب زاوية الثني أيضاً بالعلاقة بين موضع الطبقة المحايدة في المادة ودرجة التشوه. وفي التشغيل الفعلي، من المهم جداً اختيار صيغة الحساب والمعامل المناسبين وفقاً لنوع المادة المحدد وسماكة اللوح وزاوية الثني المطلوبة.
