مجموعة الصمام الهيدروليكي هي وحدة التحكم الأساسية للنظام الهيدروليكي. تؤثر حالتها التشغيلية مباشرة على كفاءة واستقرار تشغيل المعدات. يمكن للصيانة الموحدة ليس فقط إطالة عمر خدمة المعدات، بل أيضا منع الأعطال المفاجئة وضمان سلامة الإنتاج. فيما يلي عملية تشغيل صيانة على مستوى احترافي:

بروتوكول الصيانة الشامل

التحضير قبل الصيانة

1. إجراءات قفل السلامة

l افصل مصدر الطاقة الرئيسي

l قم بتركيب أجهزة القفل المادي مع أقفال السلامة الشخصية

l تحقق من حالة الطاقة الصفرية بمحاولة تشغيل الآلة

l أفرغ كل الضغط الهيدروليكي من النظام

2. إعداد مكان العمل

l منطقة عمل نظيفة وجيدة الإضاءة

l نظام احتواء الزيت (أحواض التنقيط/المواد الماصة)

l محطة أدوات منظمة مع حاويات موسومة

3. الأدوات والمواد المطلوبة

l مجموعة مفكات سداسية متري (4مم-10مم)

l أدوات استرجاع مغناطيسية

l حمام تنظيف بالموجات فوق الصوتية (اختياري)

l مجموعة أختام هيدروليكية (كما حددها المصنع)

l أدوات القياس الدقيقة

إجراء التفكيك التفصيلي

الخطوة 1: عزل مجموعة الصمام

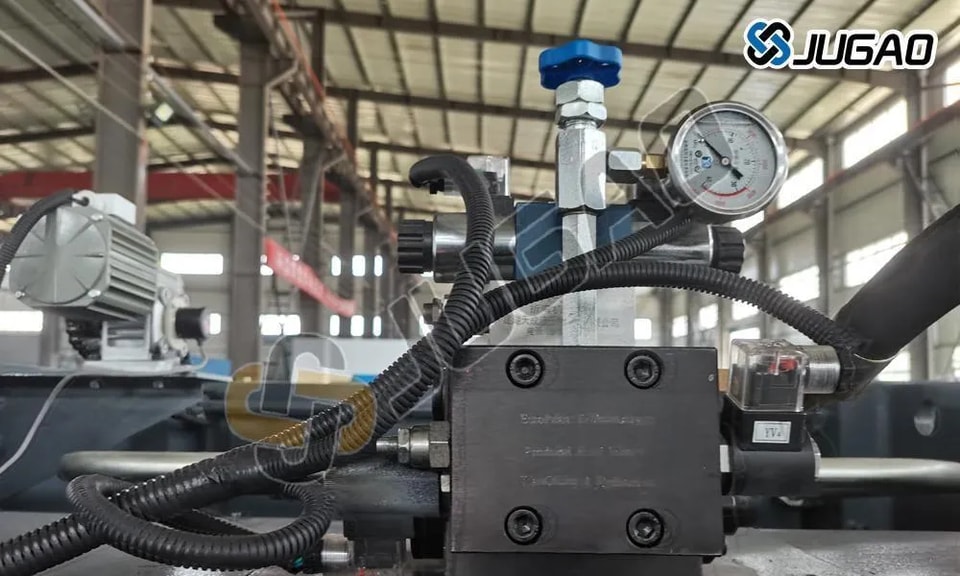

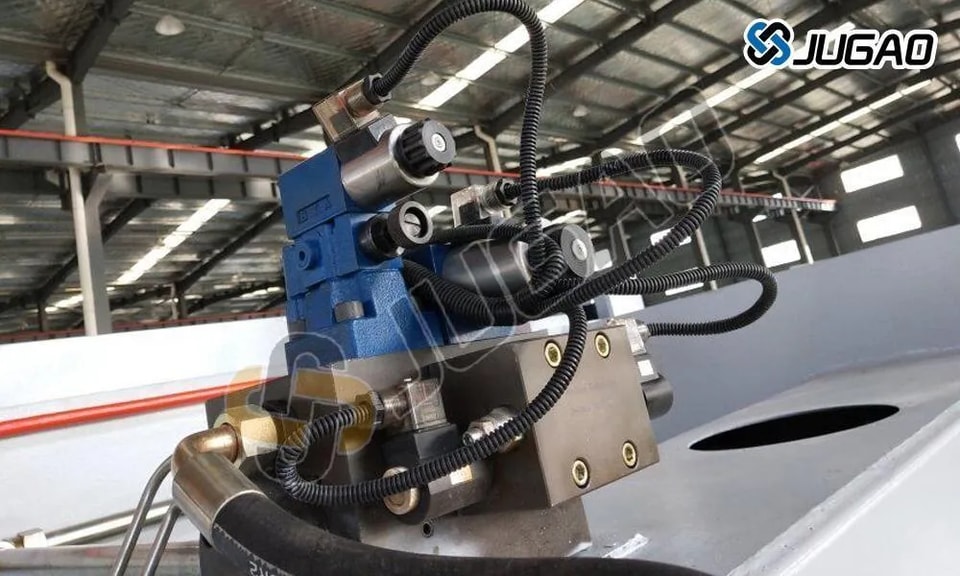

1) تحديد موقع مشعب الصمام الهيدروليكي الرئيسي

2) وسم وتصوير جميع الوصلات الهيدروليكية

3) تصريف السائل الهيدروليكي المتبقي في حاويات معتمدة

4) فصل الصمامات الكهربائية (ملاحظة تكوين الأسلاك)

الخطوة 2: التفكيك المنهجي

طبقة المكون	حجم المثبت	مواصفات عزم الدوران	ملاحظات خاصة
لوحة الغطاء الخارجي	M5 Hex	8-10 Nm	يحتوي على حلقة O الأساسية
لوح وسيط	M8 Hex	12-15 Nm	يحتوي على نابض صمام الأمان
غلاف نواة الصمام	M6 Hex	10-12 Nm	يوصى باستخدام الاسترجاع المغناطيسي

الخطوة 3: فحص المكونات

1. فحص نواة الصمام

l افحص وجود خدوش أو أنماط تآكل (استخدم تكبير 10×)

l قياس قطر النواة (التحمل ±0.01 مم)

l تحقق من الحركة السلسة عبر الثقب

2. تقييم النابض

l قياس الطول الحر

l اختبار الضغط (قارن مع مواصفات الشركة المصنعة الأصلية)

l فحص بصري لشقوق التعب

3. تقييم السد

l فحص الصلابة (مقياس شور A)

l تحليل تشوه المقطع العرضي

l كشف العيوب السطحية

تقنيات التنظيف المتقدمة

عملية التنظيف الميكانيكية

1. إزالة الحطام الأولي

l استخدم مسحات خالية من الوبر مع معادن الأرواح

l استخراج الجسيمات المغناطيسية

l نفخ الهواء المضغوط (منظم إلى 2 بار)

2. معالجة السطح الدقيقة

l التنظيف بالموجات فوق الصوتية (محلول 20 كيلوهرتز، 60 درجة مئوية)

l تلميع كاشط دقيق (600+ حبيبات)

l شطف المذيب النهائي (سائل هيدروليكي معتمد)

تحليل التلوث

اجمع عينات جسيمية لـ:

l التركيب المعدني

l توزيع حجم الجسيمات

l تحديد المصدر (بلى مقابل تلوث)

بروتوكول إعادة التجميع والاختبار

خطوات إعادة التجميع الدقيقة

1. تشحيم المكونات

l طبق مادة التشحيم المحددة من قبل الشركة المصنعة للتجميع

l قم بتغطية جميع الأسطح المنزلقة بالتساوي

l احمي الأختام بطبقة من سائل الهيدروليك

2. تسلسل عزم الدوران

l اتبع نمط الشد النجمي

l استخدم مفتاح عزم دوران معاير

l عملية عزم الدوران المكونة من ثلاث مراحل (50%، 80%، 100%)

3. التحقق من المحاذاة

l فحص بمؤشر الاتجاه (الانزياح <0.02 مم)

l اختبار تشغيل الصمام الكهربائي (اختبار على الطاولة)

l التحقق من حركة المغزل يدويًا

تشغيل النظام

1. فحوصات ما قبل التشغيل

l تحقق من مستوى السائل وحالته

l افحص التسريبات (بدون ضغط)

l أكد على التوصيلات الكهربائية

2. اختبار التشغيل

l اختبار دورة الضغط المنخفض (25% من التصنيف)

l التحقق من الشوط الكامل

l اختبار زيادة الضغط (تدريجيًا إلى 100%)

3. التحقق من الأداء

l قياس وقت الاستجابة

l اختبار الاحتفاظ بالضغط

l تقييم اتساق الدورة

توصيات فترات الصيانة

المكون	تردد الفحص	معايير الاستبدال
Valve Spool	500 hours	>0.03mm wear
Seals	2,000 hours	Hardness change >15%
Springs	5,000 hours	>5% length deformation
Entire Assembly	10,000 hours	Cumulative wear indicators

مصفوفة استكشاف الأخطاء وإصلاحها

عَرَض	السبب المحتمل	الإجراء التصحيحي
استجابة متأخرة	بكرة ملوثة	تنظيف بالموجات فوق الصوتية
تقلب في الضغط	أختام بالية	استبدال كامل للأختام
تسرب خارجي	عزم دوران غير مناسب	إعادة عزم الدوران إلى المواصفات
حركة غير منتظمة	إرهاق النابض	استبدال مجموعة النوابض

نصائح متقدمة للصيانة

1. الصيانة التنبؤية

l تنفيذ برنامج تحليل الزيت

l تركيب عدادات الجسيمات

l بيانات أداء الاتجاه

2. ترقيات المكونات

l فكر في بكرات مطلية لعمر أطول

l ترقية إلى أختام عالية الدورة

l تركيب وصلات فصل سريع

3. معايير التوثيق

l الحفاظ على سجلات تاريخ المكونات

l تصوير المراحل الحرجة

l تسجيل قيم عزم الدوران

قائمة التحقق من الامتثال للسلامة

l معايير سلامة الآلات ANSI B11.3

l متطلبات OSHA للقفل والوسم

l إرشادات نظام الهيدروليك NFPA

l تحذيرات خاصة بالشركة المصنعة

الخاتمة

يمدد هذا البروتوكول الصيانة الاحترافية عمر خدمة مجموعة الصمامات بنسبة 40-60٪ مع ضمان الأداء الأمثل لمكابس الثني. الصيانة المنتظمة باتباع هذه الإجراءات تمنع 85٪ من توقفات العمل المرتبطة بالهيدروليك. استشر دائمًا كتيبات الشركة المصنعة الأصلية للمتطلبات الخاصة بالنموذج واحتفظ بسجلات خدمة مفصلة للامتثال للضمان.
