هل يزعجك إنذار E21 OUT OF UDP؟ عادةً ما يحدث هذا العطل عندما لا يكون المنزلق في موضع النقطة الميتة العليا (TDC). لا حاجة إلى عمليات معقدة؛ يمكنك استعادة التشغيل الطبيعي للمعدة بسرعة عبر ضبط موضع المنزلق وفقًا للطرق الواردة في هذه المقالة.

في نظام E21، ينجم إنذار OUT OF UDP أساسًا عن عدم وصول المنزلق إلى النقطة الميتة العليا (TDC)، ويرجع ذلك غالبًا إلى خلل في مفتاح الحد أو محدد الشوط. ولا يتطلب إصلاح هذا العطل سوى ثلاث خطوات: التحقق من موضع المنزلق، وضبط محدد الشوط، والتحقق من حالة مؤشر المرحّل الضوئي. اتبع هذه الخطوات لإعادة المعدة إلى العمل.

فيما يلي شرح تفصيلي لخطوات الإصلاح لمساعدتك على حل عطل إنذار نظام E21 بسرعة واستعادة كفاءة تشغيل المعدات.

دليل خطوة بخطوة لإصلاح إنذار E21 OUT OF UDP

عندما يطلق نظام E21 إنذار OUT OF UDP، فإن السبب الجذري هو أن المنزلق لا يستطيع الوصول إلى النقطة الميتة العليا (TDC)، مما يؤدي إلى تشغيل غير طبيعي للمعدة وتوقف الإنتاج وانخفاض كفاءة العمل. إن إتقان طرق استكشاف الأعطال وإصلاحها لهذا العطل هو المفتاح لضمان إنتاج مستمر ومستقر.

عند بدء استكشاف العطل وإصلاحه، اضغط على المفتاح الدوّاسي لرفع المنزلق إلى أعلى موضع، وركّز على التحقق مما إذا كان مفتاح الحد ومحدد الشوط متلامسين—وهذا هو السبب الأكثر شيوعًا لإنذار OUT OF UDP. إذا لم يتم تفعيل مفتاح الحد بشكل صحيح، فسيعرض النظام رسالة الإنذار تلقائيًا.

تحقق من موضع المنزلق

أولًا، اضغط على المفتاح الدوّاسي لرفع المنزلق إلى أقصى ارتفاع، واستمر في الضغط حتى يتوقف المنزلق تمامًا. ثم تأكد بعناية مما إذا كان المنزلق قد وصل إلى النقطة الميتة العليا (TDC)، وهي موضع الحد لحركة المنزلق إلى الأعلى، ما يعني أن المنزلق مرفوع بالكامل. ويُعد التأكد من هذا الموضع الدقيق أساسًا للتشغيل الطبيعي اللاحق ودقة المعالجة واستقرار تشغيل المعدة.

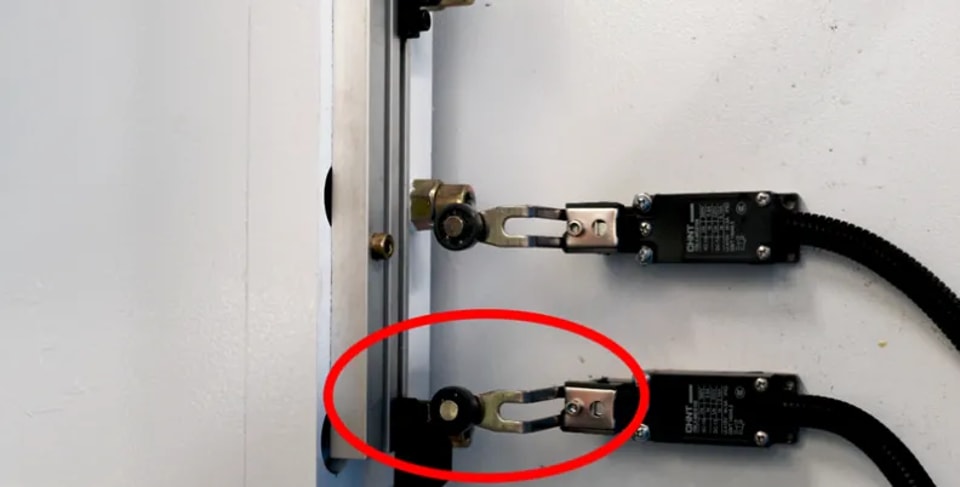

تحقق من مفتاح الحد

يعتمد التشغيل الطبيعي للمعدة على التلامس الفعال بين مفتاح الحد ومحدد الشوط. وتتمثل مهمة مفتاح الحد في الكشف بدقة عن موضع حركة المنزلق. وإذا لم يتمكنا من التلامس بشكل طبيعي، فلن يستقبل نظام التحكم إشارة تغذية راجعة عن موضع المنزلق، مما يؤدي مباشرةً إلى تشغيل غير طبيعي للمعدة وأخطاء في الحركة. إن الفحص والمعايرة المنتظمين لمفتاح الحد ومحدد الشوط من مهام الصيانة الضرورية للحفاظ على دقة تشغيل المعدة.

الأسباب الشائعة للإنذار

عندما لا يصل المنزلق إلى نقطة الاستشعار المحددة، يطلق النظام إنذار OUT OF UDP، وهو آلية حماية أمان للمعدة تشير إلى حالة تشغيل غير طبيعية تتطلب معالجة فورية من المشغل. وعند استكشاف هذا الإنذار، أعطِ الأولوية للتحقق مما إذا كان محدد الشوط يحتاج إلى ضبط، لأن دقة محاذاة هذا الجزء تؤثر مباشرةً في كفاءة تشغيل المعدة، كما أن الانحراف المفرط قد يشكل أيضًا مخاطر سلامة محتملة. إن المعالجة الفورية للإنذار تضمن التشغيل الآمن والمستقر لآلة الثني وتقلل من فترات التوقف إلى أقصى حد.

استكشف مشاكل عدم المحاذاة وحدد موقعها باتباع الخطوات أعلاه للتأكد من أن المنزلق في موضع النقطة الميتة العليا، ويمكن عندها إلغاء إنذار OUT OF UDP.

استكشاف الأعطال وإصلاحها عبر ضبط محدد الشوط

إذا لم يتمكن مفتاح الحد ومحدد الشوط من التلامس بشكل طبيعي، فإن ضبط محدد الشوط وحده سيحل المشكلة. تتيح هذه العملية البسيطة للمنزلق الوصول بسلاسة إلى النقطة الميتة العليا (TDC) وإزالة عطل الإنذار.

العملية الأساسية لضبط محدد الشوط: فك برغي التثبيت، وانقل المحدد إلى الموضع القياسي، ثم أعد شدّ البرغي. بعد الضبط، سيعرض النظام أن المنزلق ضمن نطاق الحد اللين، وسيضيء مؤشر المرحّل الضوئي بشكل طبيعي.

الخطوة 1: فك برغي التثبيت

أولًا، حدّد برغي التثبيت الموجود على محدد الشوط، والذي يكون عادةً على جانب المحدد أو أسفله لسهولة التشغيل. استخدم مفتاح ربط أو مفكًا مناسبًا وفقًا لنوع البرغي، وفكّه برفق—ولا حاجة إلى إزالته بالكامل، لأن التفكيك الكامل قد يسبب عدم محاذاة المكوّنات وأعطالًا إضافية. يكفي فقط فكه بما يسمح بتحريك المحدد، مما يضمن ضبط الموضع بسلاسة مع الحفاظ على الحالة الثابتة الأساسية للمحدد. واحرص على عدم إتلاف مكونات المعدة أثناء التشغيل.

الخطوة 2: اضبط محدد الشوط

حرّك محدد الشوط برفق إلى الموضع الدقيق: تأكد من أن مفتاح الحد يمكنه التلامس بثبات مع محدد الشوط عندما يصل المنزلق إلى النقطة الميتة العليا (TDC). يحدد هذا الضبط مباشرةً دقة تشغيل المعدة، وحتى الانحراف البسيط قد يسبب مشكلات مثل أخطاء زاوية الثني وتلف المعدة. بعد الضبط، تحقّق مرارًا من محاذاة المحدد لضمان ثبات الموضع. ويعد إجراء تشغيل تجريبي لاحقًا أمرًا ضروريًا للتحقق من قدرة المعدة على العمل بكفاءة وبشكل طبيعي.

الخطوة 3: شدّ برغي التثبيت

بعد معايرة محدد الشوط في مكانه، شدّ برغي التثبيت بإحكام لمنع عدم المحاذاة والأعطال التشغيلية الناتجة عن تحرك المحدد أثناء تشغيل المعدة. استخدم أداة لتطبيق عزم مناسب على البرغي، مع التأكد من أنه مشدود بإحكام لكن دون إفراط في الشد لتجنب إتلاف القلاووظ أو المحدد نفسه. يضمن المحدد المثبت بإحكام دقة المعالجة وموثوقية التشغيل، مما يتيح تشغيلًا مستمرًا ومستقرًا للمعدة. بعد الشد، افحص إحكام البرغي مرة أخرى ولا تنتقل إلى الخطوة التالية إلا بعد التأكد.

تأكيد حالة النظام

بعد ضبط محدد الشوط، سيعرض النظام رسالة تفيد بأن المنزلق ضمن نطاق الحد اللين، وهذه خطوة تحقق مهمة لإصلاح العطل.

التحقق من النظام وتأكيد التشغيل الطبيعي

بعد ضبط محدد الشوط وإعادة ضبط المنزلق، يلزم إجراء تحقق شامل من النظام لضمان عودة المعدة إلى حالة التشغيل الطبيعية.

تحقق من شاشة النظام للتأكد من أن المنزلق ضمن نطاق الحد اللين، وراقب ما إذا كان مؤشر المرحّل الضوئي مضاءً، وتأكد من أن إنذار OUT OF UDP قد أُلغي بالكامل.

الخطوة 1: تحقق من شاشة النظام

بعد ضبط محدد الشوط، افحص شاشة نظام المعدة للتأكد من أن موضع المنزلق يقع ضمن نطاق الحد اللين المحدد. يشير العرض الطبيعي إلى أن ضبط المحدد دقيق وفعّال، وأن المعدة جاهزة للتشغيل الآمن. تتيح المراقبة اللحظية عبر الشاشة الحكم السريع على نتائج الضبط واكتشاف المشكلات المحتملة في الوقت المناسب. ولا يقتصر التموضع الدقيق على تحسين كفاءة تشغيل المعدة، بل يضمن أيضًا السلامة التشغيلية الكاملة.

الخطوة 2: راقب مؤشر المرحّل الضوئي

إن إضاءة مؤشر المرحّل الضوئي بشكل طبيعي تعني تحقق التلامس الفعّال بين مفتاح الحد ومحدد الشوط، وهو الإشارة الأساسية على التشغيل الطبيعي للنظام، كما يدل على أن مفتاح الحد يمكن تفعيله بدقة عندما يصل المنزلق إلى الموضع المحدد. ويؤكد إضاءة المؤشر نجاح محاذاة المكونات ويمنع مخاطر السلامة مثل تجاوز المنزلق للحدوث الأعطال الميكانيكية. وإذا لم يضئ المؤشر، فأعد ضبط محدد الشوط أو استكشف أعطال مفتاح الحد للتأكد من مطابقة أداء المعدة للمعايير.

الخطوة 3: التأكيد النهائي للعطل

تحقق مما إذا كان إنذار OUT OF UDP في النظام قد تم إلغاؤه. ويشير إلغاء الإنذار إلى أن معلمات تشغيل المعدة عادت إلى النطاق المؤهل وأن ضبط محدد الشوط ومفتاح الحد كان فعّالًا. وإذا استمر الإنذار، فأعد ضبط محدد الشوط وفقًا للإجراءات وتحقق من وجود تآكل أو عدم محاذاة أو أعطال أخرى في مفتاح الحد. إن المعالجة الفورية لهذه المشكلات ضرورية للحفاظ على تشغيل المعدة بكفاءة واستقرار.

الملخص

اضبط محدِّد المشوار وقم بمعايرة موضع المنزلق وفقًا للخطوات الواردة في هذا المستند لمعالجة عطل الإنذار OUT OF UDP في نظام E21 واستعادة التشغيل الطبيعي للمعدة. إن ضبط محدِّد المشوار إلى الموضع القياسي يضمن التفعيل الطبيعي لمفتاح الحدّ ومحدِّد المشوار، وهو أمر أساسي لدقة عمل النظام. بعد الضبط، سيعرض النظام موضع المنزلق ضمن الحدّ البرمجي، وسيضيء مؤشر المرحل، ما يدل على اكتمال إصلاح العطل.

جدير بالذكر أن هذا الضبط ليس حلاً لمرة واحدة. فالصيانة الدورية للمنزلق ومحدِّد المشوار ومفتاح الحدّ يمكن أن تمنع بفعالية تكرار إنذار OUT OF UDP. ومع التشغيل الطويل للمعدة يحدث تآكل في المكونات يؤثر في دقة الموضع، لذلك فإن الفحص المنتظم لمحاذاة المنزلق وحالة تشغيل مفتاح الحدّ أمر بالغ الأهمية لضمان استقرار التشغيل على المدى الطويل. وتؤدي الصيانة السليمة لهذه المكونات إلى تقليل خسائر التوقف، والحفاظ على معدات E21 في أفضل حالة تشغيلية، وخفض معدل أعطال الإنذار، وإطالة عمر الخدمة.
