نصف قطر ثني الصفائح المعدنية هو قيمة مطلوبة في رسومات الصفائح المعدنية، ومن الصعب تحديد مدى حجمه في المعالجة الفعلية. في الواقع، يرتبط نصف قطر ثني الصفائح المعدنية هذا بسمك المادة، وضغط آلة الثني، وعرض فتحة قالب الثني. ما هي العلاقة المحددة؟ دعونا ندرسها اليوم:

وفقًا للخبرة في معالجة الصفائح المعدنية الفعلية: عندما لا يتجاوز سمك اللوحة عمومًا 6 مم، يمكن استخدام نصف القطر الداخلي لثني الصفائح المعدنية مباشرةً كنصف القطر عند الثني.

عندما يكون سمك اللوحة أكبر من 6 مم وأقل من 12 مم، يكون نصف قطر الثني الداخلي للوحة عمومًا 1.25 إلى 1.5 مرة من سمك اللوحة. عندما لا يقل سمك اللوحة عن 12 مم، يكون نصف قطر الثني الداخلي للوحة عمومًا 2 إلى 3 مرات من سمك اللوحة.

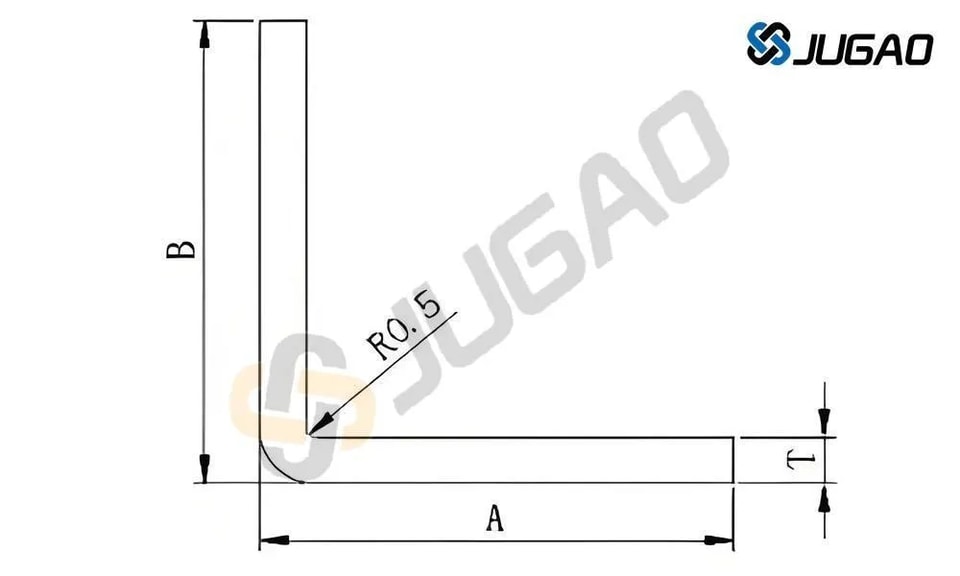

عندما يكون نصف قطر الثني R=0.5، يكون سمك الصفائح المعدنية العام T يساوي 0.5 مم. إذا كان مطلوبًا حجم نصف قطر أكبر من أو أقل من سمك اللوحة، يلزم قالب خاص للمعالجة.

عندما يتطلب رسم الصفائح المعدنية ثني الصفائح المعدنية بزاوية 90 درجة، ويكون نصف قطر الثني صغيرًا جدًا، يجب تجويف الصفائح المعدنية أولاً ثم ثنيها. يمكن أيضًا معالجة ذلك باستخدام قوالب علوية وسفلية خاصة لقالب آلة الثني.

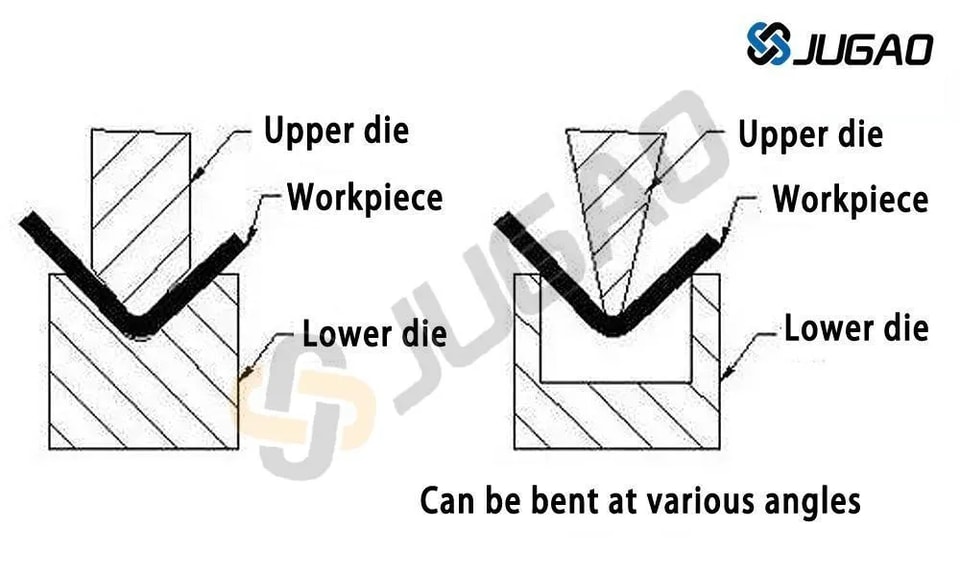

نصف قطر ثني الصفائح المعدنية مرتبط بحجم فتحة القالب السفلي لقالب الثني.

من خلال العديد من التجارب في معالجة الصفائح المعدنية، تم اكتشاف أن عرض القالب السفلي لقالب الثني له علاقة معينة بحجم نصف قطر الثني. على سبيل المثال: يتم ثني صفائح معدنية بسمك 1.0 مم بعرض فتحة 8 مم، لذلك يكون نصف قطر الثني المضغوط هو R1 في الحالة المثالية.

إذا تم استخدام عرض فتحة 20 مم للثني، نظرًا لأن القالب العلوي يتحرك للأسفل أثناء الثني، يصل عمق الصفائح المعدنية الممتدة إلى زاوية معينة. ثم نعلم أن مساحة الفتحة بعرض 20 مم أكبر من مساحة الفتحة بعرض 8 مم. عند الثني بعرض 20 مم، تزيد منطقة الامتداد ويزيد زاوية R أيضًا.

لذلك، عندما يكون هناك متطلبات لنصف قطر الانحناء للصفيحة المعدنية ولا يتلف قالب آلة الانحناء، نحاول استخدام أخدود ضيق للانحناء. في الظروف العادية، يُنصح بالعمل وفقًا للنسبة القياسية لسمك اللوحة إلى عرض الفتحة وهي 1:8. لا يمكن أن تكون النسبة الدنيا أقل من 1:6 لسمك اللوحة إلى عرض الفتحة. يمكن أن يكون انحناء الصفيحة المعدنية أصغر بشكل مناسب، ولا يمكن أن يكون أقل من 1:4 لسمك اللوحة إلى عرض الفتحة. اقتراح: إذا سمحت القوة، يُفضل استخدام طريقة تفريز الأخاديد أولاً ثم الانحناء لعمل نصف قطر انحناء صغير للصفيحة المعدنية.

نصف قطر ثني معالجة الصفائح المعدنية يعتمد على سمك المادة وعرض فتحة الثني. الطريقة البسيطة والملائمة والتقريبية هي:

عندما لا يتجاوز سمك اللوح 6 ملم، يمكن استخدام نصف قطر الانحناء الداخلي للوح مباشرةً كحجم سمك اللوح عند الانحناء. عندما يكون سمك اللوح أكبر من 6 ملم وأقل من 12 ملم، يكون نصف قطر الانحناء الداخلي للوح عادةً من 1.25 إلى 1.5 ضعف سمك اللوح. عندما لا يقل سمك اللوح عن 12 ملم، يكون نصف قطر الانحناء الداخلي للوح عادةً من 2 إلى 3 أضعاف سمك اللوح.

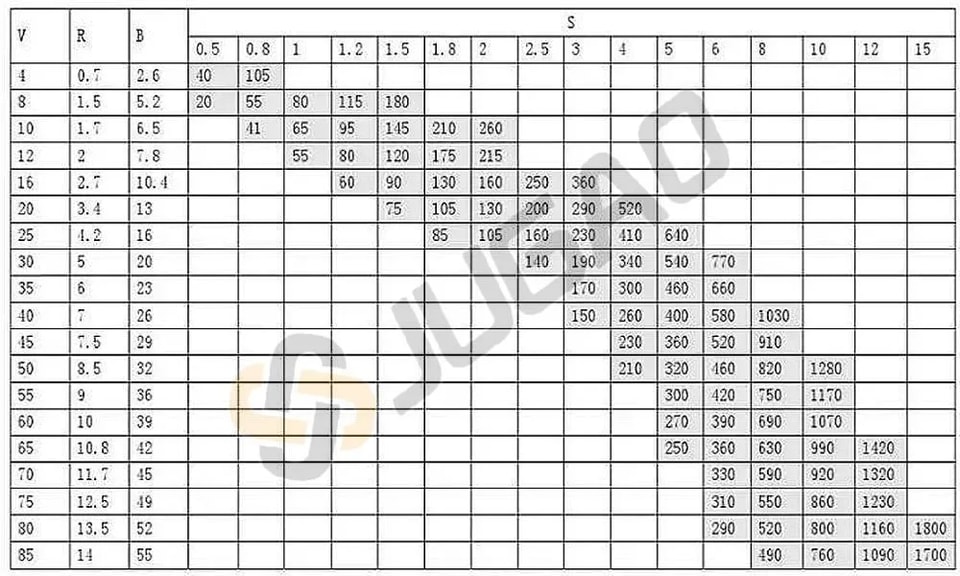

الشكل التالي هو جدول لنصف قطر الثني، والضغط، وأقل ارتفاع ثني مقدمة من مصنع آلة الثني .

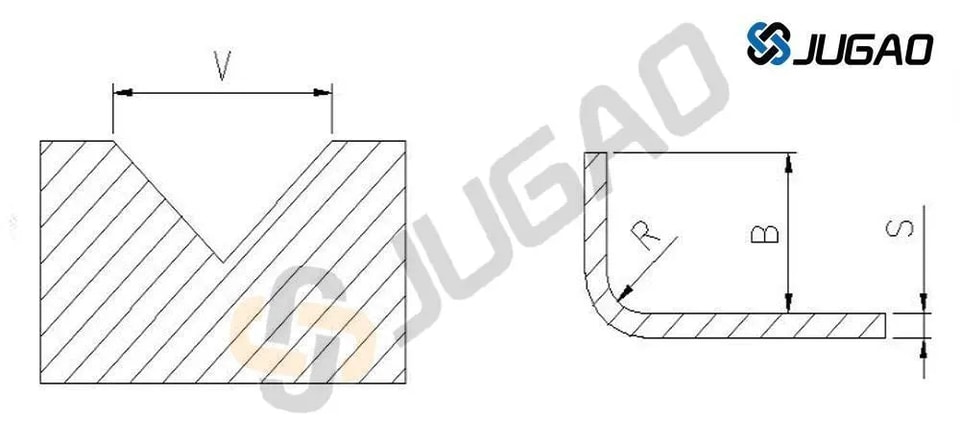

V عرض فتحة الثني

R نصف قطر الثني

B أقل ارتفاع ثني

S سمك الصفيحة

ملاحظة: البيانات الرمادية في الجدول هي الضغط P (كيلو نيوتن/م) المطلوب للثني. أقصى ضغط لآلة الثني هو 1700 كيلو نيوتن. شفرات الثني الموجودة هي V=12، 16، 25، 40، 50 بخمسة مواصفات. يرجى الرجوع إلى الشفرة الموجودة وطول الثني لتحديد الثني

نصف القطر من أجل حساب طول المادة المفتوحة بدقة.

الوصف أعلاه هو معلمات الضغط وعرض فتحة الثني لآلة ثني معينة. التطبيق الفعلي يحسب ويستخدم وفقًا لضغط آلة الثني وفتحة الثني لمصنع معالجة الصفائح المعدنية الخاص بك.
