اختيار الفوهات لماكينات القطع بالليزر

2026-03-31

إن اختيار الفوهة المناسبة لماكينة القطع بالليزر يتعلق أساسًا بإيجاد التوازن بين الدقة والكفاءة والاستقرار. والمبدأ الأساسي هو: استخدام فتحة صغيرة لقطع الصفائح الرقيقة لتحقيق أقصى سرعة ودقة؛ واستخدام فتحة كبيرة لقطع الصفائح السميكة لضمان الاستقرار وجودة السطح.

الاسم	الرمز	شكل الفوهة	خصائص الشكل	الاستخدامات

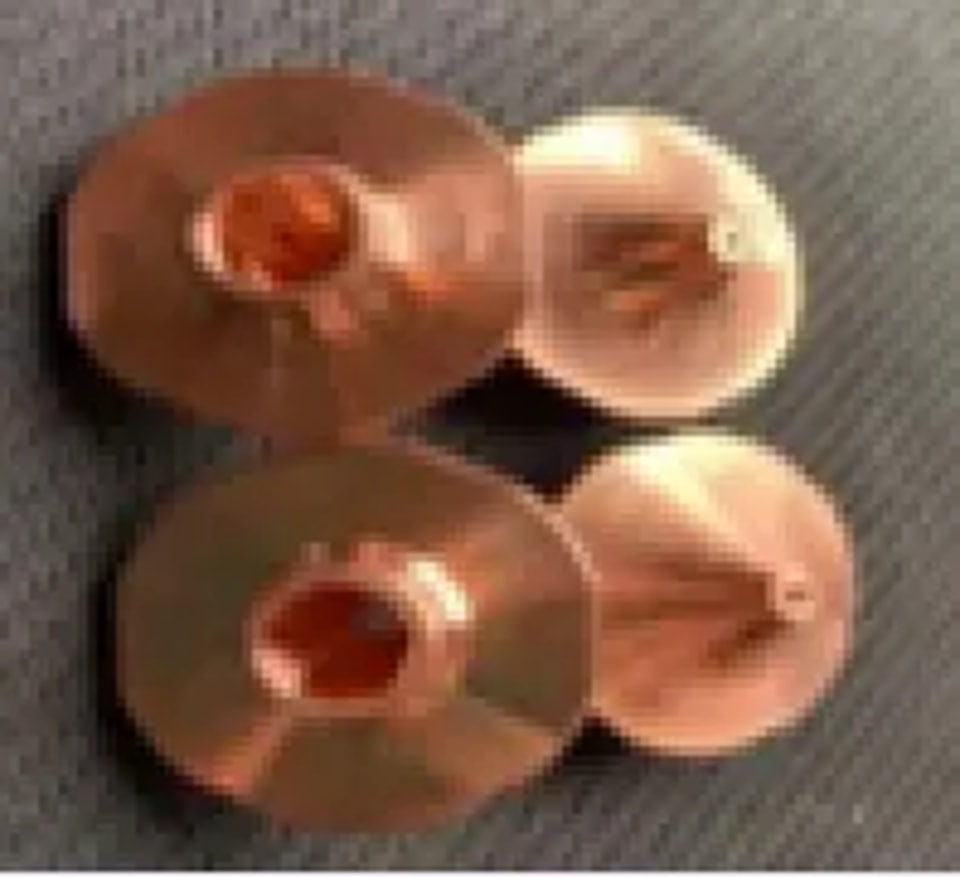

طبقة واحدة	S (أحادي)		الجدار الداخلي مخروطي، وإزالة الخبث بالغاز عالي الضغط مع معدل تدفق كبير	مناسب لصهر وقطع مواد مثل الفولاذ المقاوم للصدأ وألواح الألومنيوم

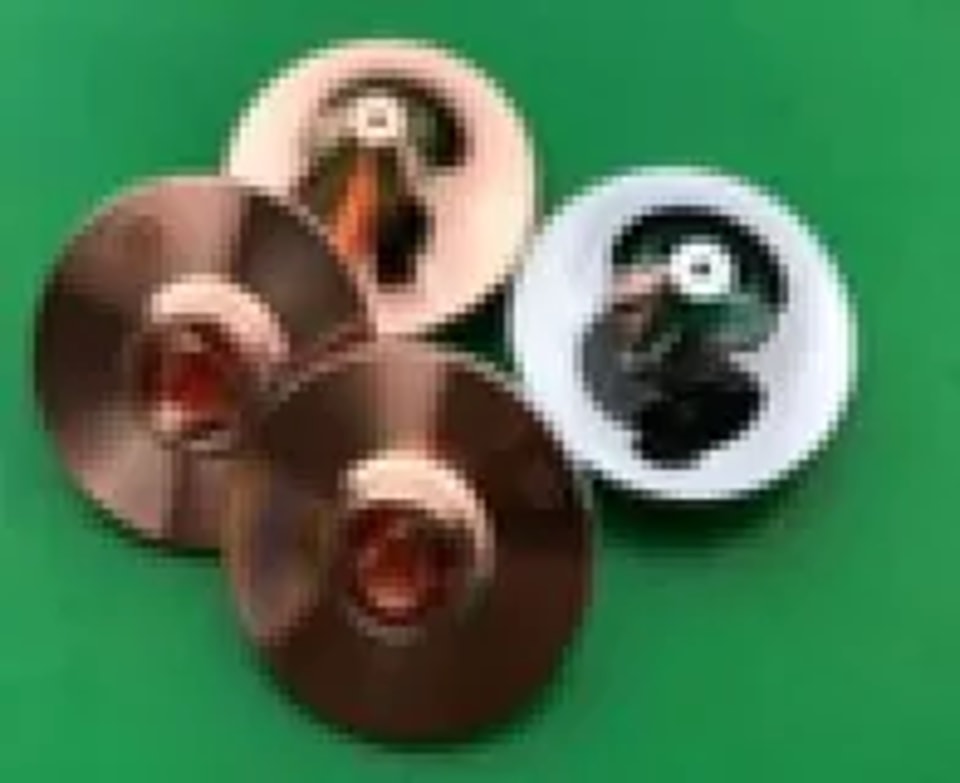

طبقتان	D (مزدوج)		تضيف البنية المركبة ذات الطبقتين نواة داخلية إلى القاعدة أحادية الطبقة.	تُستخدم المقاسات ذات الطبقتين 2.0 فما فوق لقطع سطح الفولاذ الكربوني الكاشط.

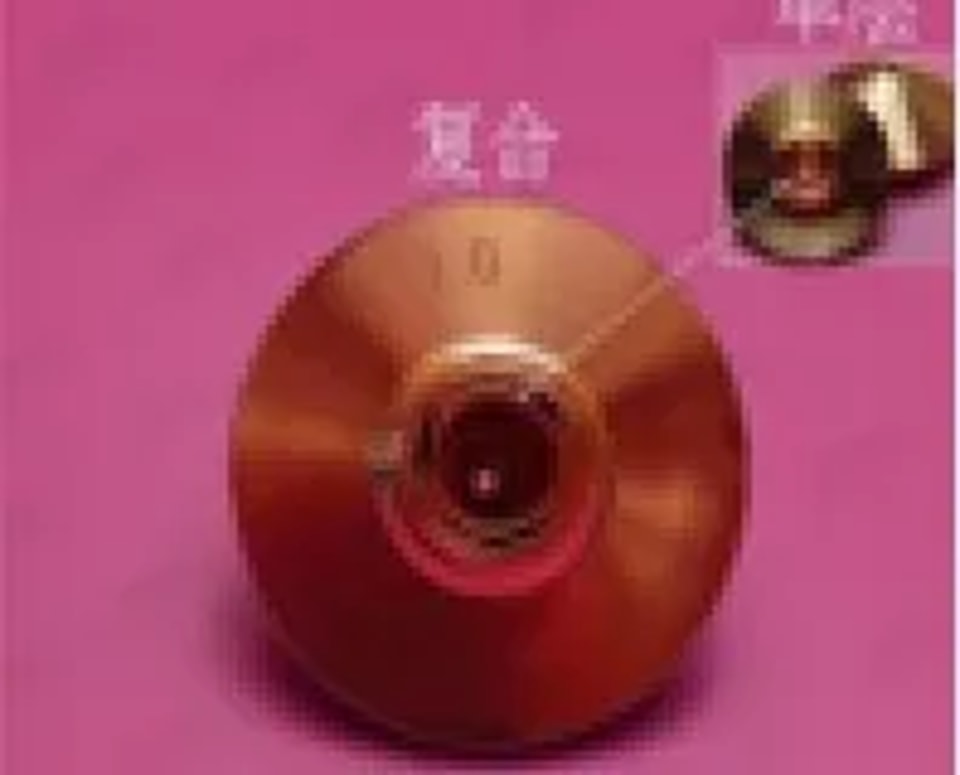

ثنائي الطبقة عالي السرعة	E		تتميز الفوهة بشكلٍ مدبب، وبثلاثة ثقوب أكبر على الحافة الداخلية مقارنةً بالفوهات ثنائية الطبقة العادية.	يُستخدم أساسًا للقطع السريع وعالي القدرة ذي السطح اللامع للفولاذ الكربوني بسماكة تصل إلى 20 مم.

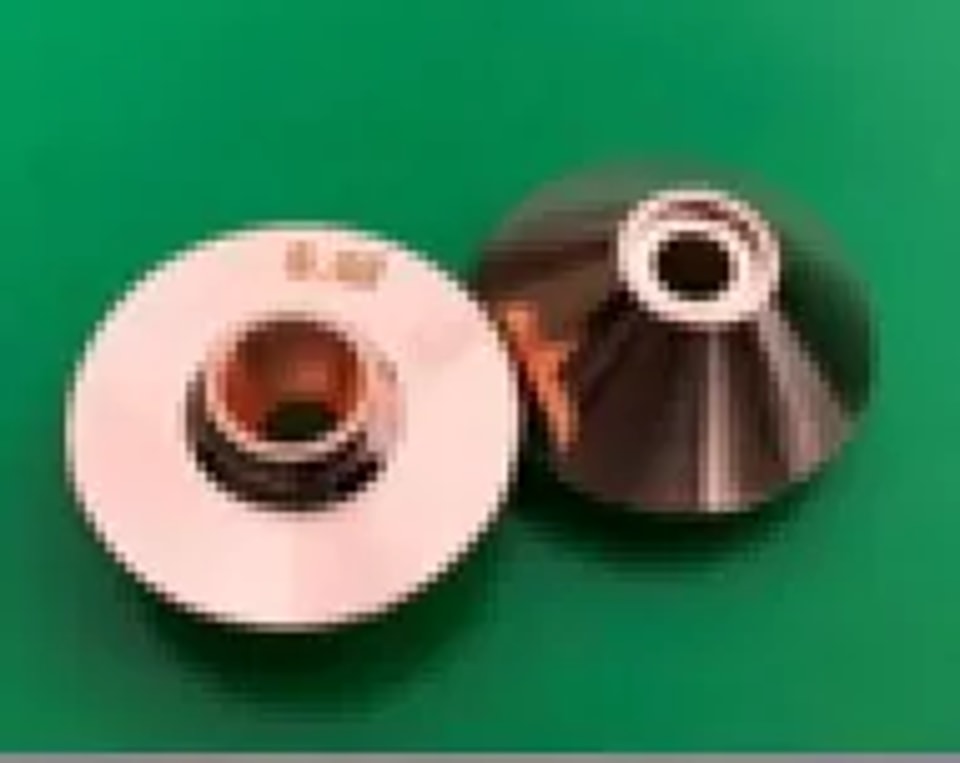

أحادي الطبقة عالي السرعة	SP		شكل الفوهة مدبب، والجدار الداخلي مخروطي متدرج	يُستخدم أساسًا للقطع السريع عالي القدرة ذي السطح اللامع أو للقطع بالأكسجين والنيتروجين للفولاذ الكربوني الذي تزيد سماكته عن 20 مم.

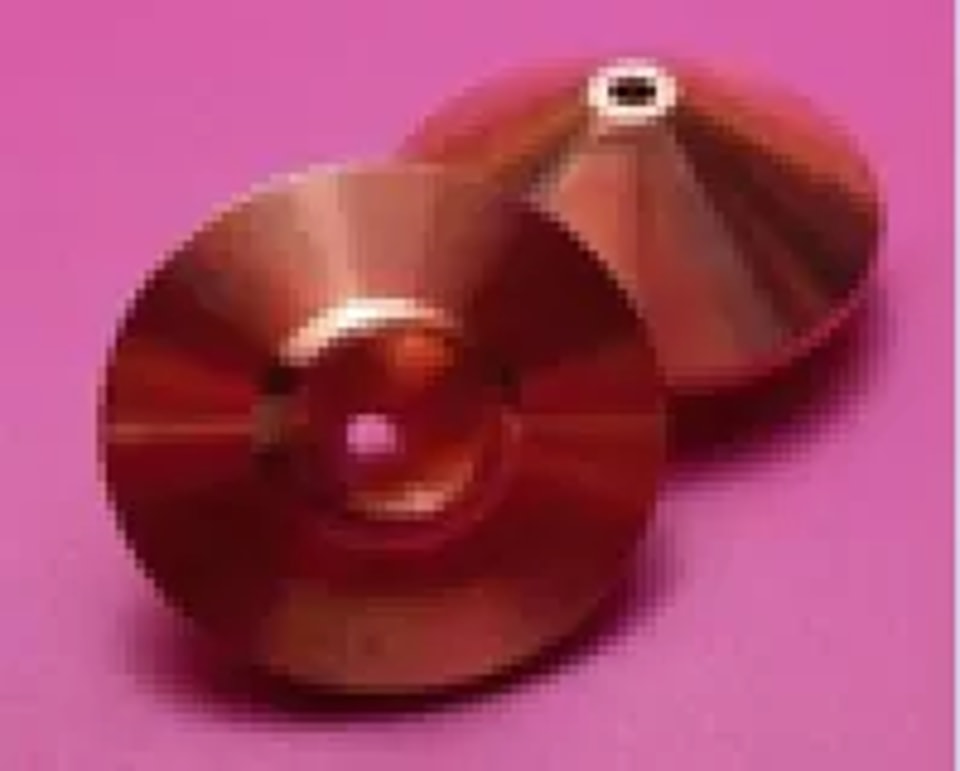

أحادي الطبقة عالي السرعة	ST		شكل الرأس مدبب؛ الجدار الداخلي مخروطي؛ ومساحة فتحة الفوهة أكبر من SP	يُستخدم أساسًا للقطع السريع ذي السطح اللامع للفولاذ الكربوني الذي تزيد سماكته عن 20 مم، مع تتبع مستقر ونتائج أفضل.

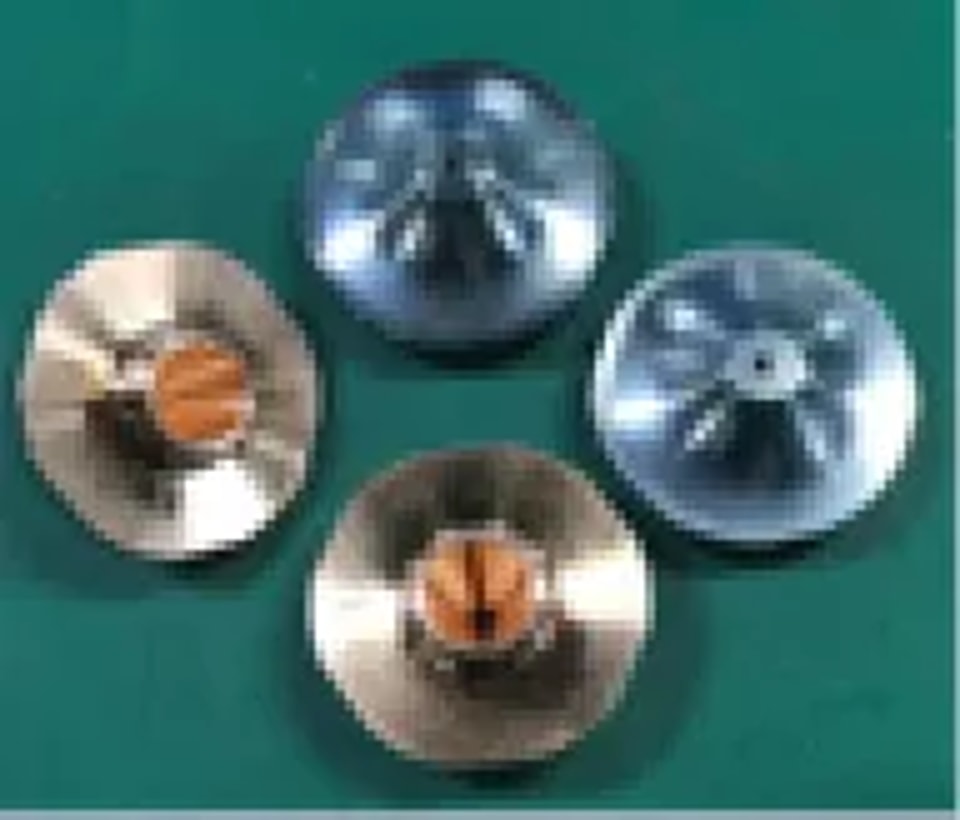

فوهة عاصفة	B (Boost)		تطوير للفوهة أحادية الطبقة: تتميز فتحة الفوهة بتصميم متدرج.	مناسبة لقطع الفولاذ المقاوم للصدأ والفولاذ الكربوني بالنيتروجين عالي القدرة أو الهواء منخفض الضغط.

إليك دليل اختيار تفصيليًا حسب نوع الصفيحة وسماكتها:

الليزر	سماكة القطع (القطع بالأكسجين للفولاذ الكربوني)	الفوهة الموصى بها
ليزر منخفض القدرة (≤6000W)	16mm-20mm	1.4D-1.6D (فوهة مخروطية قياسية)
ليزر عالي القدرة (≥6000W، مع Raycus 12kW كمثال)	3mm-12mm	1.2E (فوهة عالية السرعة ثنائية الطبقة)
	12mm-14mm	1.2E-1.4E (فوهة عالية السرعة ثنائية الطبقة)
	16mm-20mm	1.4E-1.6E (فوهة عالية السرعة ثنائية الطبقة)
	22mm-35mm	SP1.4-SP1.8 (فوهة أحادية الطبقة عالية السرعة) أو 1.4E-1.8E (فوهة ثنائية الطبقة عالية السرعة)
	35mm-40mm	SP1.6-SP1.8 (فوهة أحادية الطبقة عالية السرعة) أو 1.6E-1.8E (فوهة ثنائية الطبقة عالية السرعة)

هناك عدة تفاصيل أهم حتى من مجرد «اختيار الأنسب»:

**مهم:** التمركز المتطابق أمرٌ حاسم:** يجب أن يتطابق مركز فتحة الفوهة بدقة مع مركز شعاع الليزر. وإذا لم يكن الاثنان متحدي المركز، فقد تظهر زوائد في أحد جانبي القطع في أفضل الأحوال، وقد يكون القطع غير مكتمل أو يتلف رأس القطع في أسوأ الأحوال. يتم ذلك عادةً أثناء إعداد المعدات، لكن يجب التحقق منه أيضًا بعد استبدال الفوهة.

انتبه إلى مادة الفوهة ودقتها:

**المادة:** النحاس عالي النقاوة هو المادة السائدة بفضل موصليته الكهربائية والحرارية الممتازة. يوفر النحاس النقي إشارة سعة أكثر استقرارًا وأداءً أفضل من النحاس الأصفر. وبعض الفوهات مغطاة بطبقة خزفية، ويكون الهدف منها أساسًا منع تناثر الرذاذ وإطالة عمرها التشغيلي.

**الدقة:** تتميز الفوهة الجيدة بخطأ تمركز أقل من 0.03 مم (وأقل من 0.02 مم للفوهات التي يقل قطرها عن 1 مم). وهذا يحمي العدسة الداخلية ويقلل من متاعب الإعداد.

**الصيانة والاستبدال في الوقت المناسب:** الفوهة من المواد الاستهلاكية. استبدلها فورًا إذا لاحظت تشوهًا في الفتحة أو تآكلًا أو تراكمًا شديدًا للرذاذ، أو انخفاضًا مفاجئًا في جودة القطع (مثل تراكم الخبث أو رداءة سطح القطع). نظِّف طرف الفوهة بانتظام باستخدام فرشاة سلكية نحاسية لإزالة الرذاذ.

بمجرد أن تستوعب المنطق الأساسي القائل: «فتحات صغيرة للصفائح الرقيقة وفتحات كبيرة للصفائح السميكة»، وتجري تعديلات طفيفة بناءً على المواد التي تستخدمها عادةً، يمكنك اختيار الفوهة المناسبة وتحسين جودة القطع وكفاءته بشكل ملحوظ.
