إذا كنت تبحث عن دليل شامل لإعداد ثقوب مكابس ESA S640، فإن هذا الدليل يوفر لك كل ما تحتاجه. سنشرح كل خطوة في عملية إعداد ثقوب ESA S640 بالتفصيل، لضمان سير عملياتك بسلاسة ودقة عالية. سواء كنت محترفًا متمرسًا في تشكيل المعادن أو تبدأ للتو باستخدام ESA S640، فإن هذا الشرح سيزيل شكوكك ويزودك بالمهارات اللازمة لإعداد الثقوب بكفاءة - مما يحسن في النهاية سير عمل تصنيع المعادن لديك.

إدارة قائمة الثقوب

الخطوة الأولى في إعداد الثقوب في ESA S640 هي الوصول إلى قائمة الثقوب وإدارتها بفعالية، مما يضع الأساس لتشغيل الأداة بشكل منظم وفعال. فيما يلي تفصيل مفصل لكيفية الوصول إلى القائمة وإدارة أدوات الثقب الخاصة بك.

الوصول إلى قائمة الثقوب

1. تبديل العرض : اضغط على زر التبديل المخصص للتبديل بين قائمة الثقوب وقائمة القوالب. قد يكون الواجهة افتراضياً على قائمة القوالب، لذا فإن الضغط الثاني على الزر سيعرض قائمة الثقوب.

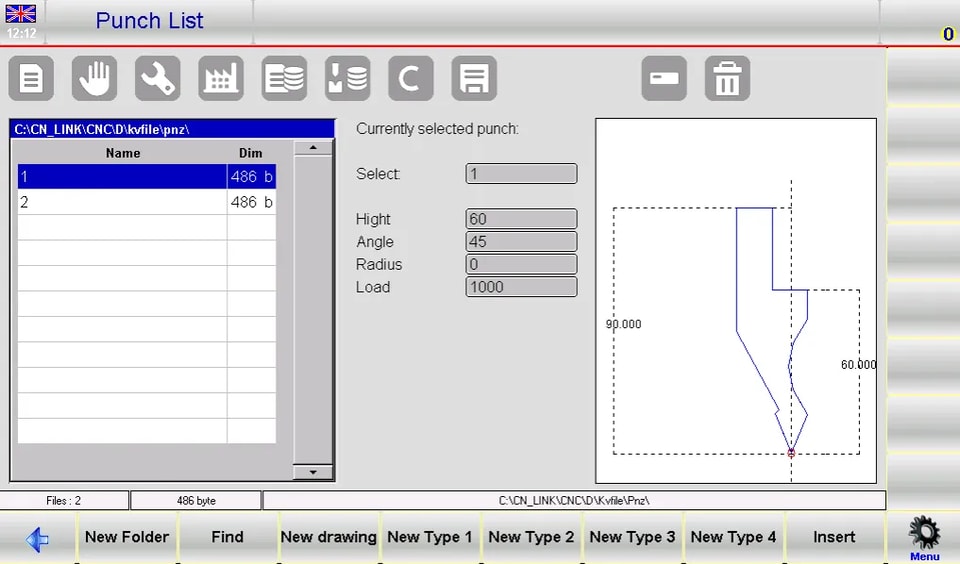

2. فهم تخطيط الواجهة : بمجرد عرض قائمة الثقوب، تنقسم الواجهة إلى ثلاثة أقسام أساسية:

￮ يعرض الجزء الأيسر الكتالوج الكامل لجميع الثقوب المتاحة.

￮ يعرض مجموعة المربع المركزية جميع البيانات الفنية المرتبطة بالثقب المحدد حاليًا.

￮ يوفر الجزء الأيمن معاينة مرئية للثقب المميز في القائمة.

إدارة فعالة للثقوب

أتقن استخدام أزرار الوظائف في النظام للتنقل وإدارة قائمة الثقوب بسهولة، واستفد إلى أقصى حد من ميزات المعاينة والتحرير ونسخ البيانات الاحتياطية لسير عمل مبسط.

التنقل باستخدام أزرار الوظائف

استخدم أزرار الوظائف المدمجة لإجراء العمليات الأساسية على قائمة الثقوب:

• [New Folder] : أنشئ مجلدات مخصصة لتصنيف وتنظيم الثقوب للمشاريع أو العمليات المختلفة.

• [بحث] : ابحث بسرعة عن مصبغة محددة من القائمة الكاملة وحدد موقعها، مما يلغي الحاجة إلى التمرير اليدوي.

• [رسم جديد] : صمم مصبغة مخصصة بالكامل من الصفر لتلبية متطلبات التصنيع الفريدة.

• [نوع جديد] : اختر من بين أنواع المصابيح المُعدة مسبقاً (النوع 1، 2، 3، 4) لتسريع عملية الإعداد للتطبيقات القياسية.

• [إدراج] : أضف المصبغة المحددة إلى برنامج العمل النشط أو قم بتعيينها إلى عملية ثني محددة.

أدوات المعاينة والتعديل

• تمكين معاينة الأداة : وظيفة معاينة الأداة مفعلة بشكل افتراضي لمساعدتك في تحديد المصابيح بسرعة بصرياً؛ يمكن تفعيلها أو إلغاؤها حسب الحاجة. لضبط هذا الإعداد، افتح قائمة النظام واختر الخيار ' 4>> معاينة '.

• نسخ مصبغة : حدد المصبغة المستهدفة، افتح القائمة، واختر ' 0>> نسخ '. أدخل اسماً فريداً للمصبغة المنسوخة وأكد الإجراء لحفظها.

• إعادة تسمية مصبغة : حدد المصبغة التي تريد إعادة تسميتها، وصول إلى القائمة، واختر ' 1>> إعادة تسمية . أدخل الاسم الجديد وأكد لتطبيق التغيير.

مسح ونسخ احتياطي للثقوب

• مسح ثقب واحد : اختر الثقب المراد حذفه، أكد اختيارك في النافذة المنبثقة، واضغط على [موافق] لإزالته من القائمة.

• نسخ احتياطي وحذف عبر USB :

￮ حفظ على USB : أدخل محرك أقراص USB في منفذ ESA S640، افتح القائمة، واختر 2>> حفظ الأدوات لنسخ جميع الثقوب والقوالب احتياطيًا إلى الجهاز الخارجي.

￮ مسح جميع الأدوات : لمسح كامل كتالوج الثقوب والقوالب الداخلي، اختر 3>> حذف الأدوات من القائمة وأكد باستخدام [نعم] .

• إدارة الأدوات المخزنة على USB : أدخل محرك أقراص USB يحتوي على بيانات ثقوب وقوالب محفوظة مسبقًا في النظام. يمكنك الوصول إلى هذه الأدوات الخارجية وإدارتها باستخدام نفس العمليات المستخدمة في قائمة الأدوات الداخلية.

• نقل إلى القرص الداخلي NC : لحفظ الأدوات المخزنة على USB على القرص الداخلي NC في ESA S640، اختر 2>> حفظ الأدوات خيار من القائمة.

تساهم إدارة قائمة الثقب المناسبة في تبسيط سير عمل إعداد ESA S640، وضمان الدقة في مهام تشكيل المعادن، وزيادة الإنتاجية الكلية، وتقليل وقت إعداد الأدوات بشكل كبير.

كيفية إنشاء ثقب جديد في ESA S640

يُعد إنشاء ثقب جديد جوهر عملية إعداد ESA S640، ويمكن القيام بذلك إما عن طريق تصميم ثقب مخصص من الصفر أو تعديل أنواع الثقوب المحددة مسبقًا لتتناسب مع احتياجاتك. اتبع التعليمات خطوة بخطوة أدناه لإكمال العملية بدقة.

الخطوة 1: بدء إنشاء ثقب جديد

1. افتح مكتبة الأدوات : اضغط على زر مكتبة الأدوات المخصص لعرض قائمة الثقب على الواجهة.

2. التبديل إلى قسم الثقب : إذا كانت قائمة القالب معروضة بشكل افتراضي، اضغط على زر مكتبة الأدوات مرة أخرى للتبديل إلى قائمة الثقب.

3. اختر طريقة تكوين الثقب : اختر الطريقة المفضلة لديك لإنشاء ثقب—إما تصميم ثقب مخصص بالكامل من الصفر أو استخدام أحد أنواع الثقب الأربعة المحددة مسبقًا ذات الأبعاد الافتراضية الثابتة (يمكن تعديل الإعدادات المسبقة لتتناسب مع متطلباتك التشغيلية المحددة).

> ملاحظة مهمة : الرسومات الدقيقة للثقب ضرورية لـ

فحوصات النظام لمنع تصادم قطعة العمل، والأبعاد الدقيقة للثقب هي الأساس لحساب عمق الانحناء. إذا كان تصميم ثقب مخصص من الصفر يمثل تحديًا، فاختر نوعًا محددًا مسبقًا وعدّل معلماته لتتوافق بشكل وثيق مع شكل الثقب الفعلي باستخدام حقول البيانات المحددة مسبقًا في النظام.

4. اختر الزر المقابل :

￮ اضغط [رسم جديد] لتصميم ثقب مخصص بالكامل.

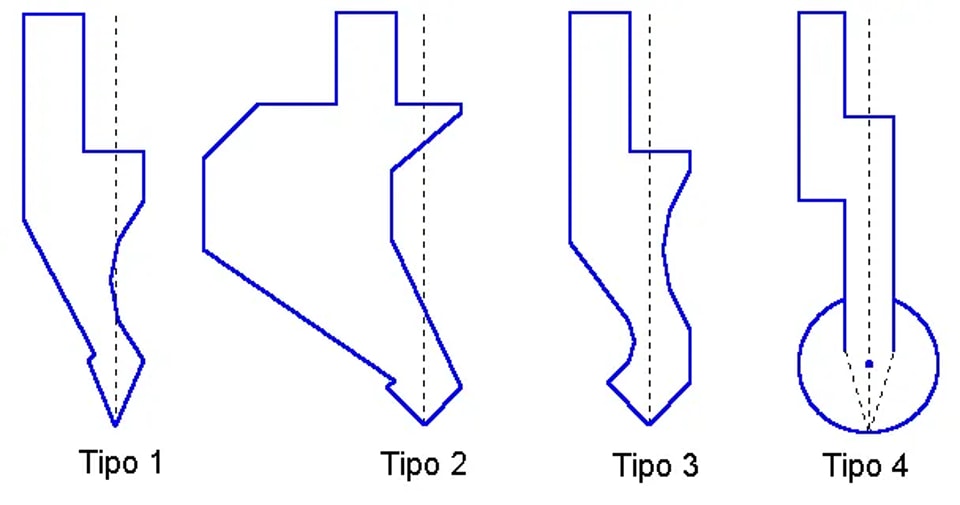

￮ اضغط [New Type 1] / [نوع جديد 2] / [نوع جديد 3] لاستخدام الضربات المسبقة القياسية المناسبة.

￮ اضغط [نوع جديد 4] للوصول إلى ضربة الجولة المسبقة.

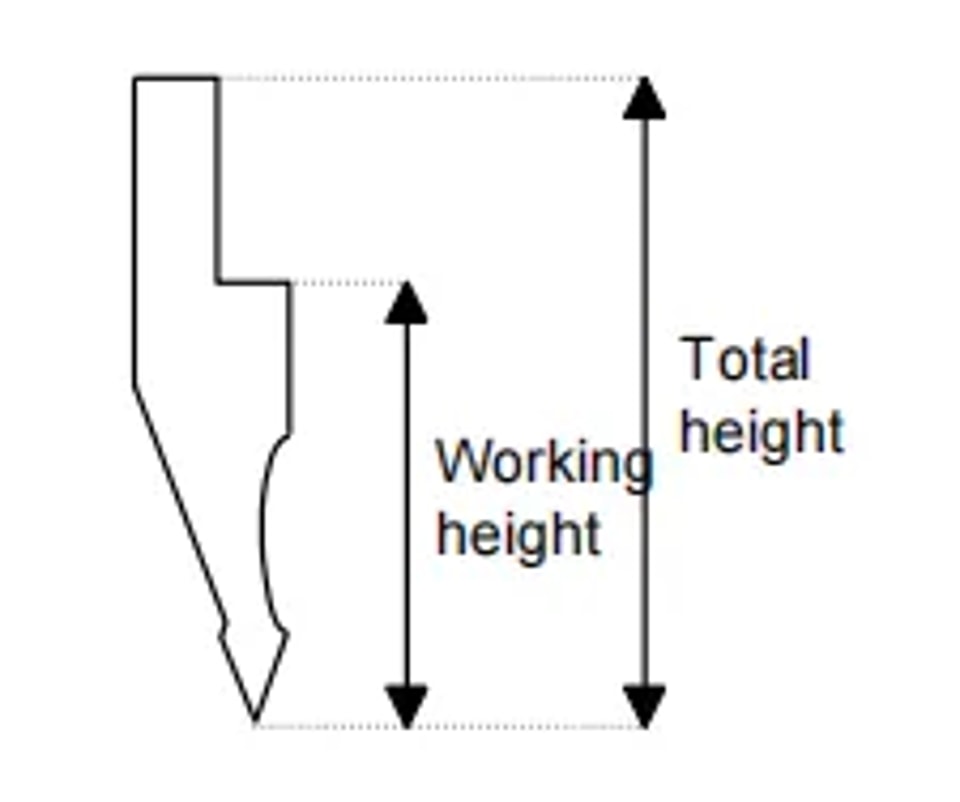

5. إدخال مواصفات الضربة : بعد اختيار نوع الضربة، ستظهر نافذة إدخال المعلمات. أدخل بيانات الأبعاد الرئيسية مثل الارتفاع الكلي للضربة وارتفاع العمل، مع التأكد من تطابق جميع القيم مع احتياجات التصنيع الخاصة بك .

6. الدخول إلى صفحة الرسم : بمجرد إدخال الأبعاد الأساسية، اضغط على [موافق] للوصول إلى صفحة رسم الضربة. سيختلف تخطيط الصفحة بناءً على نوع الضربة المختار. أكمل تصميم الضربة هنا لضمان استيفائها لمتطلبات فحوصات منع التصادم وحسابات عمق الانحناء للنظام - وكلاهما حاسم لسلامة التشغيل ودقة التشغيل الآلي.

اتباع هذه الخطوات بعناية يضمن أن إعداد الضربة الجديدة دقيق ومصمم خصيصًا لعمليات تشكيل المعادن الخاصة بك.

الخطوة 2: رسم هندسة الضربة

بعد إدخال معلمات الضربة الأساسية، تكون الخطوة التالية هي رسم هندسة الضربة الدقيقة باستخدام أداة الرسم المتكاملة في ESA S640. تخلق هذه الخطوة تمثيلًا رقميًا دقيقًا للضربة وتمنع أخطاء التشغيل الآلي الناجمة عن عدم تطابق هندسة الأداة. يتم الوصول إلى وظيفة الرسم عبر وحدة الرسم المخصصة للنظام، مع تفاصيل إضافية متاحة في دليل المستخدم الرسمي لـ ESA S640.

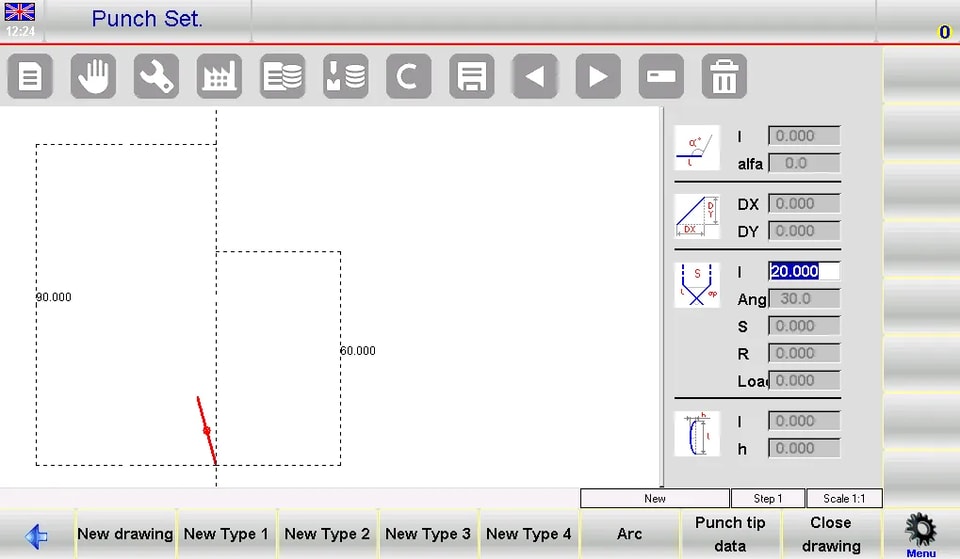

تتكون واجهة الرسم من مساحة عمل رسم على الجانب الأيسر وأربع لوحات إدخال بيانات على الجانب الأيمن، والتي تُستخدم لإدخال الإحداثيات القطبية، والإحداثيات الديكارتية، ونقاط الرأس، ومعلمات رسم القوس على التوالي.

قواعد الرسم الرئيسية وإدخال الرأس

التزم بالاتفاقيات التالية لضمان دقة رسم الضربة الخاصة بك:

1. ارسم عكس اتجاه عقارب الساعة : ارسم دائمًا هندسة الضربة في اتجاه عكس عقارب الساعة، وتذكر أن أجهزة القياس الخلفية للآلة موجودة على الجانب الأيمن من الضربة.

2. تحديد رأس القالب (خطوة حرجة) : رأس القالب هو الجزء الأهم في الرسم. ابدأ بإدخال طول الرأس 'lp'، ثم أكمل الخطوات التالية:

￮ أدخل وأكد زاوية الرأس وأبعاد الحواف المائلة (إذا لزم الأمر).

￮ أدخل نصف قطر الرأس (في حقل البيانات R) واضغط على [موافق] .

￮ أدخل حمل القالب (الحد الأقصى للطن لكل متر) وقم بتأكيد القيمة. سيقوم هذا التسلسل برسم رأس القالب، وسيطبق النظام طولًا افتراضيًا للأقسام المتبقية من القالب لمزيد من التحرير.

تعليمات الرسم التفصيلية

باستخدام قالب قياسي كمثال، اتبع هذه الخطوات عند العمل في حقل البيانات 'lp':

• إدخال بيانات الرأس بالتسلسل : أدخل قيم طول وزاوية الرأس واحدة تلو الأخرى في الحقول المخصصة.

• استخدم وظيفة القوس للمنحنيات : اضغط على مفتاح [Arc] لإنشاء أقسام منحنية ناعمة على القالب؛ أدخل قيم الطول والعمق المقابلة للقوس لتوليد الشكل.

• ضبط القياسات بدقة : استخدم أدوات الضبط الرسومية للنظام ±1° (زاوية) و±1mm (طول) لتحسين أقسام القالب، مما يضمن تطابق الرسم الرقمي مع القالب الفعلي بأكبر قدر ممكن.

تصحيح وحفظ الرسم

• قم بالتصحيحات : إذا أدخلت بيانات غير صحيحة، انتقل إلى حقل البيانات ذي الصلة لتحرير وتصحيح القيمة.

• احفظ التصميم : بمجرد اكتمال الرسم، احفظه في الذاكرة الداخلية للنظام. سم القالب باستخدام مزيج من الأحرف والأرقام (لسهولة التعرف عليه) واضغط على [موافق] لتأكيد الحفظ.

الخطوة 3: العمل مع الضربات المحددة مسبقًا

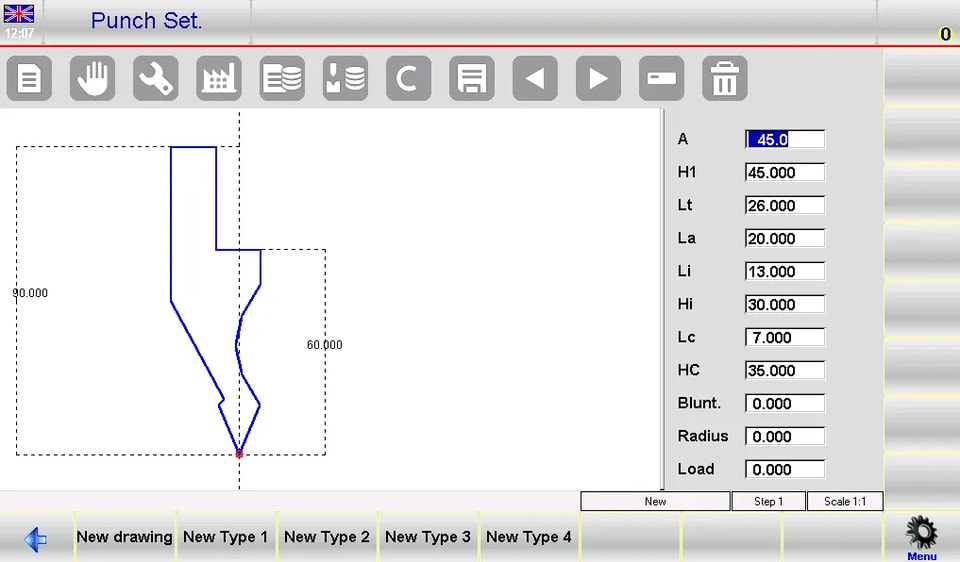

تتميز واجهة الضربة المحددة مسبقًا بهندسة ضربة مرسومة مسبقًا إلى جانب مجموعة كاملة من حقول البيانات القابلة للتحرير التي تحدد شكل وأبعاد الضربة. تعديل أي قيمة في هذه الحقول والضغط على [موافق] سيقوم تلقائيًا بإعادة رسم هندسة الضربة لتعكس المعلمة المحدثة، مما يجعل من السهل تكييف الإعدادات القياسية المحددة مسبقًا لتناسب احتياجاتك.

حفظ الضربات المحددة مسبقًا المخصصة

بعد ضبط معلمات الضربة المحددة مسبقًا وفقًا لمتطلباتك، احفظ التصميم المخصص للاستخدام المتكرر في العمليات المستقبلية:

1. اضغط على زر الحفظ في النظام لتخزين الضربة المعدلة في الذاكرة الداخلية لـ ESA S640.

2. قم بتسمية الضربة بملصق أبجدي رقمي (نوصي باستخدام رمز الكتالوج الرسمي للضربة للرجوع السهل).

3. انقر [موافق] لتأكيد الحفظ. تضمن هذه الخطوة تخزين إعدادك المخصص بأمان ويمكن الوصول إليه بسرعة لدورات الإنتاج اللاحقة.

إنهاء إعداد الضربة

بمجرد تكوين جميع الضربات ورسمها وحفظها، قم بإجراء فحص كامل للنظام للتحقق من دقة جميع إدخالات الضربات والمعلمات والرسومات. تقلل خطوة التحقق النهائية هذه من خطر الأخطاء التشغيلية وتضمن أعلى مستوى من الدقة في جميع مهام ثني مكابس الثني.

باتباع هذه الخطوات التفصيلية لإعداد ضربة وقالب ESA S640، ستفتح إمكانات النظام بالكامل وتعزز كفاءة إنتاجك بشكل كبير. لا يعد إعداد الضربة الدقيق مفتاحًا فقط للأعمال المعدنية الدقيقة، بل يطيل أيضًا عمر خدمة مكبس الثني ESA S640 وأدواته.

الأسئلة المتكررة (FAQ)

ما هو التردد الموصى به للتحقق من إعداد ضربة ESA S640 وتحديثه؟

نوصي بمراجعة وتحديث إعداد ضربة ESA S640 الخاص بك كل 300 إلى 500 ساعة تشغيل . يجب أن تتضمن فحوصات الصيانة الدورية التحقق من السلامة المادية لأدوات الضربات، وإعادة معايرة معلمات الضربات في النظام، وتنظيف الأدوات ومكونات الآلة ذات الصلة لضمان الأداء الأمثل.

هل يدعم نظام ESA S640 تصاميم الضربات المخصصة أثناء الإعداد؟

نعم، يدعم نظام ESA S640 بشكل كامل إنشاء تصاميم ضربات مخصصة أثناء الإعداد. استخدم [رسم جديد] ميزة لتصميم ورسم وحفظ تكوينات اللكم المخصصة بالكامل التي تلبي المتطلبات الفريدة لمشاريع تشكيل المعادن الخاصة بك.

ما الخطوات التي يجب أن أتخذها إذا كان اللكم غير محاذاة في إعداد ESA S640؟

إذا واجهت مشاكل في محاذاة اللكم، راجع أولاً إجراءات المحاذاة الرسمية الموضحة في دليل المستخدم لـ ESA S640. تأكد من أن اللكم المادي مثبت بشكل صحيح في الماكينة وأن تكوينه الرقمي في البرنامج دقيق. استخدم وظيفة المعاينة في النظام لتأكيد محاذاة اللكم بصريًا في مساحة العمل الرقمية قبل بدء أي عمليات تشغيل.

خاتمة

باختصار، تتضمن عملية إعداد اللكم لـ ESA S640 سلسلة من الخطوات الهيكلية الأساسية الضرورية لتحقيق أداء دقيق ومثالي في عمليات تشكيل المعادن. من خلال الوصول الفعال إلى قائمة اللكم وإدارتها، والاستفادة من أنواع اللكم المحددة مسبقًا للإعداد السريع، وتصميم اللكم المخصص للاحتياجات الفريدة، وإجراء الصيانة والفحوصات الدورية، يمكنك تعزيز وظائف مكبس الثني ESA S640 بشكل كبير وإطالة عمره التشغيلي.

للحصول على دعم فني أكثر تفصيلاً أو لمعالجة أي أسئلة قد تكون لديك حول إعداد اللكم لـ ESA S640، نوصي بالاتصال بـ JUGAO . بالإضافة إلى ذلك، استكشف نطاقنا الكامل من الوثائق الفنية للحصول على مزيد من الرؤى والإرشادات حول تعزيز إنتاجية وأداء معدات ESA S640 الخاصة بك.
