عند تهيئة الوضع اليدوي لوحدة التحكم DELEM DA-53T، من الضروري توضيح كل خطوة تشغيلية لتحقيق الأداء الأمثل لماكينة الثني. سترشدك هذه المقالة خلال عملية إعداد الوضع اليدوي DELEM DA-53T خطوة بخطوة، مما يساعدك على ضبط معلمات المعدات بكفاءة وإطلاق كامل إمكانات الأداء لماكينة الثني.

من خلال الوضع اليدوي، يمكنك التحكم الكامل في عملية الثني بأكملها، بما يتيح تعديلات دقيقة ويعظّم جودة المخرجات المُعالجة. سواء كنت تستخدم وحدة تحكم DELEM لأول مرة أو تسعى إلى تحسين إعدادات التشغيل الحالية، فإن هذه المقالة تقدم خطوات تفصيلية تساعدك على البدء بسرعة والاستفادة الكاملة من القيمة الوظيفية لماكينة الثني.

الخطوة 1: الدخول إلى الوضع اليدوي

أولًا، شغّل وحدة التحكم DELEM DA-53T. بعد اكتمال بدء تشغيل الجهاز بالكامل، انتقل إلى القائمة الرئيسية باستخدام أزرار الواجهة.

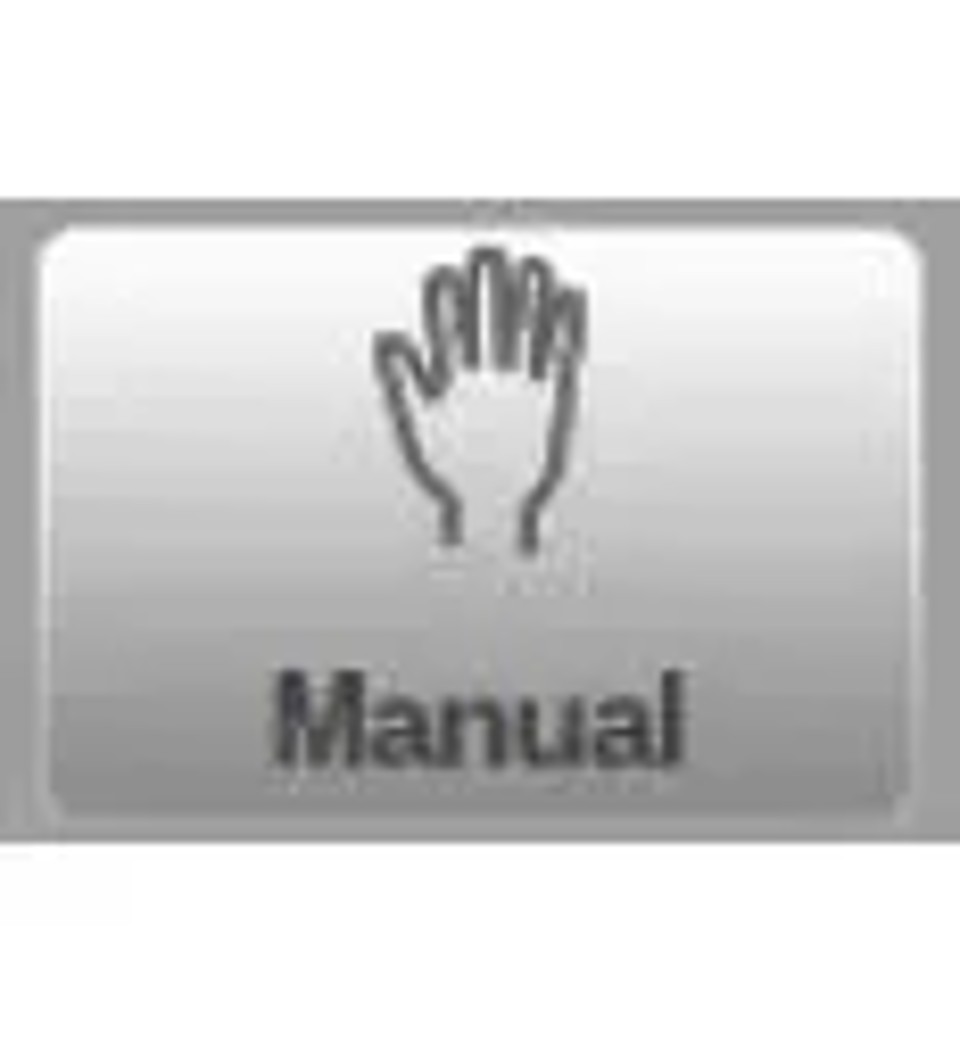

حدِّد خيار «الوضع اليدوي» من قائمة القائمة؛ ستنتقل واجهة وحدة التحكم بعد ذلك من الوضع التلقائي إلى واجهة إعداد الوضع اليدوي.

في الجزء العلوي من شاشة الوضع اليدوي، يمكنك عرض المواضع الحالية للمحور Y والمحور X الرئيسي مباشرةً؛ أما جميع المحاور والوظائف الأخرى فستُعرض واحدًا تلو الآخر في العمودين أسفل الشاشة. إذا كانت قيم المحورين Y وX مميزة، فهذا يشير إلى أن هذين المحورين قد تعرّفا بنجاح على علامات المرجع وأن مواضعهما الحالية تتوافق مع القيم المبرمجة.

الخطوة 2: فهم المعلمات

بعد الدخول إلى الوضع اليدوي، تحتاج إلى إدخال المعلمات المطلوبة لعملية التشغيل الحالية، بما في ذلك الشوط والسرعة وإعدادات التموضع لماكينة الثني—فهذه المعلمات أساسية لضمان دقة العمليات اليدوية. يُستخدم الوضع اليدوي عادةً لاختبار المعدات والمعايرة وسيناريوهات تشغيل الثنية الواحدة.

يمكنك إدخال القيم الرقمية المطابقة للإعدادات المتوقعة باستخدام أزرار إدخال البيانات. وفيما يلي تفاصيل المعلمات المتاحة في الوضع اليدوي:

معلمات الثني

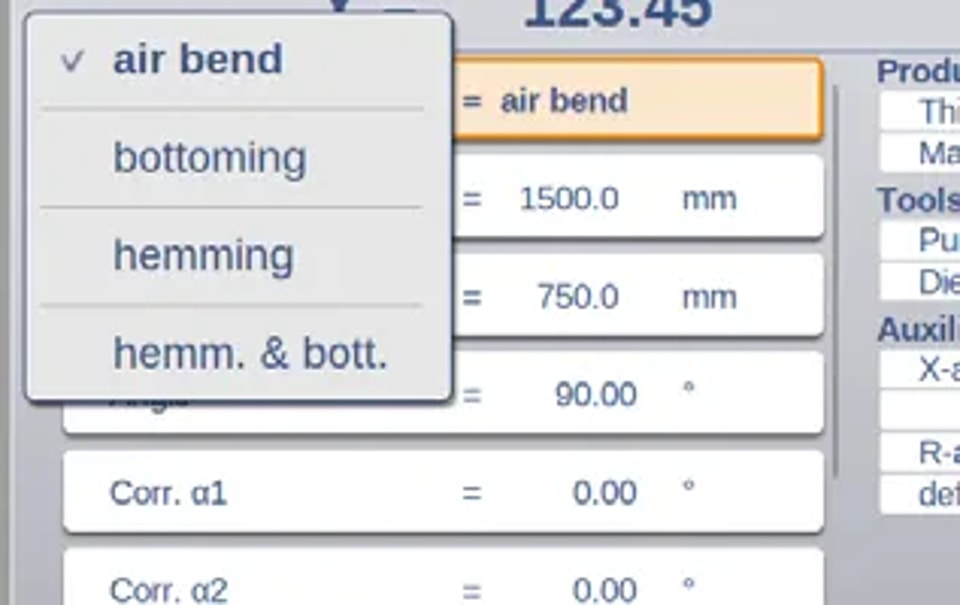

• الطريقة: اختر طريقة الثني المطلوبة. يدعم الوضع اليدوي في DELEM DA-53T عدة طرق مثل الثني الهوائي، والثني السفلي، والثني الحافي، والثني الحافي مع الثني السفلي. يمكن العثور على أوصاف تفصيلية لكل طريقة في وثائق وضع البرنامج.

• طول الثني: أدخل طول الثني للصفيحة لتوفير أساس بيانات للتشغيل الدقيق.

• موضع المنتج: اضبط وراقب الموضع المطلق في اتجاه Z باستخدام نقطة الصفر على الجانب الأيسر من الماكينة كمرجع.

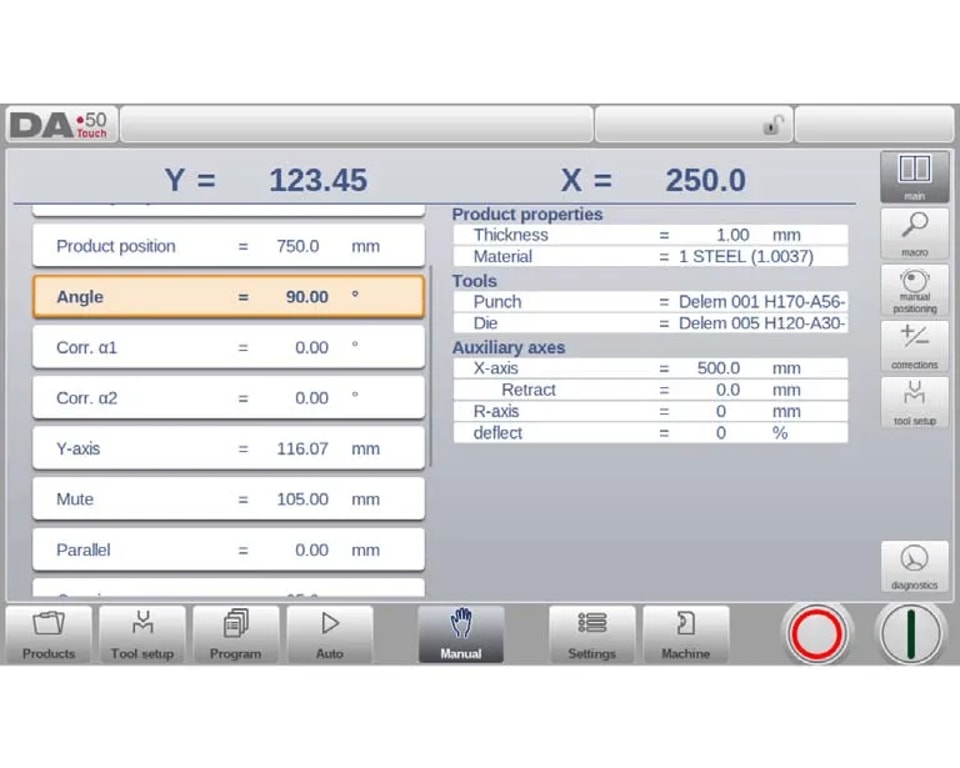

• الزاوية: حدِّد زاوية الثني المطلوبة. إذا كان هناك انحراف بين زاوية الثني الفعلية والزاوية المتوقعة، فقم بمعايرتها عن طريق ضبط قيم التصحيح α1 (Corr.α1) و α2 (Corr.α2). على سبيل المثال، إذا كانت الزاوية المبرمجة 90 درجة ولكن الزاوية المقاسة فعليًا 92 درجة، فاضبط Corr.α على -2.

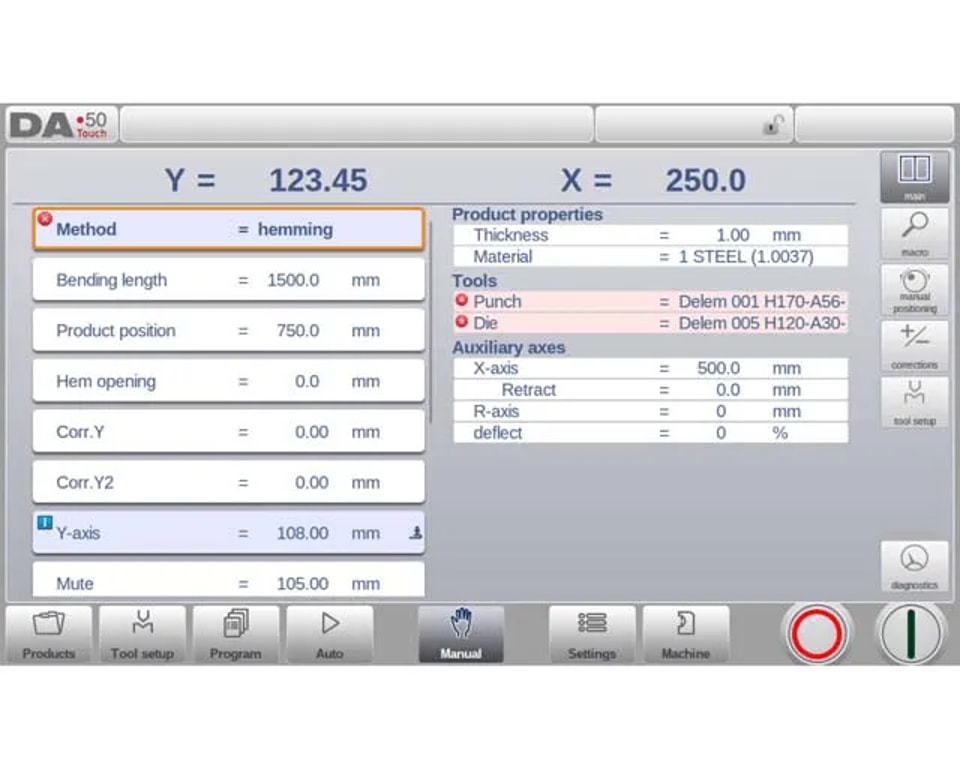

• فتحة الطيّ: اضبط مسافة الفتح بين الأجنحة أثناء عملية الثني الحافّي. يمكن عرض المعلمات الافتراضية في وضع الإعدادات.

•

• Corr.Y: إذا تم اختيار طريقة الثني السفلي، فيمكن استخدام هذه المعلمة لتصحيح موضع المحور Y.

• المحور Y: قيمة المحور Y المبرمجة أو المحسوبة المطلوبة لتحقيق زاوية ثني محددة.

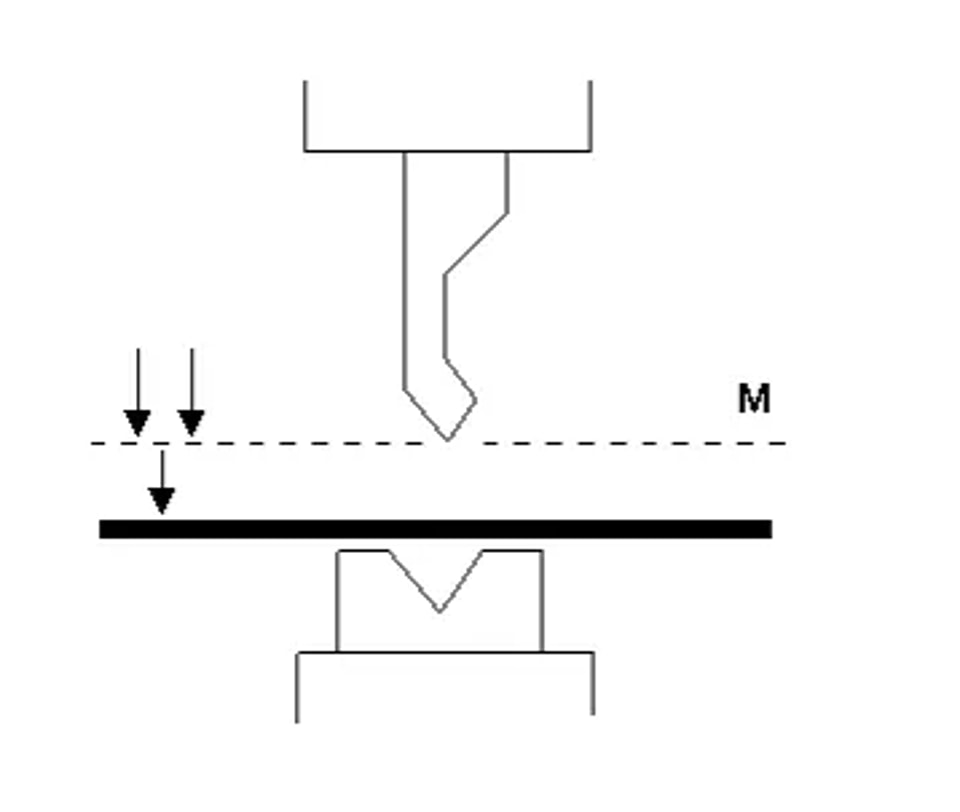

• كتمالنقطة التي ينتقل عندها المحور Y من سرعة الإغلاق السريع إلى سرعة الضغط، وتُبرمج هنا على هيئة قيمة موضع للمحور Y. هذه القيمة المبرمجة تقابل موضع المحور Y فوق الصفيحة.

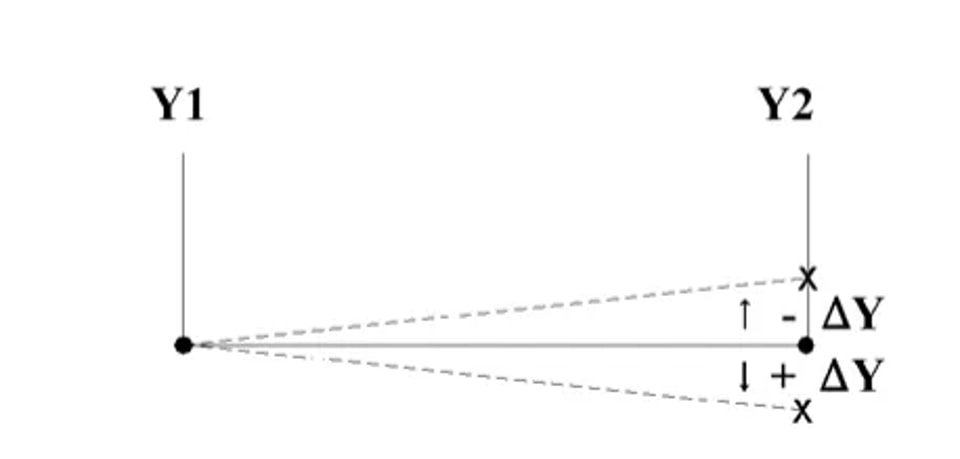

• التوازيفرق الموضع بين الأسطوانتين اليسرى واليمنى (Y1 وY2). إذا كانت القيمة موجبة فهذا يدل على أن الأسطوانة اليمنى أدنى، وإذا كانت سالبة فهذا يدل على أن الأسطوانة اليمنى أعلى. وتصبح هذه القيمة المبرمجة فعالة أسفل نقطة التثبيت.

• الفتحةيُستخدم هذا المعامل لضبط الفجوة بين القالب العلوي والقالب السفلي بعد اكتمال الثني. تعني القيمة الموجبة أن الفجوة أعلى نقطة Mute، بينما تعني القيمة السالبة أنها أسفل نقطة Mute. وإذا أردت تقليل وقت مناولة المنتج، يمكنك ضبط هذا المعامل على قيمة موجبة أو سالبة صغيرة.

معلمات القوة

• القوةبرمِج قوة الضغط المطلوبة لعملية الثني لضمان أن تطبيق الضغط يلبي متطلبات التشغيل ويحقق أفضل النتائج.

• زمن التثبيت وتخفيف الضغطاضبط زمن التثبيت عند نقطة الثني ومسافة تخفيف الضغط للتحكم في عملية تحرير الضغط بشكل منطقي وضمان استقرار التشغيل.

معلمات السرعة

• السرعةسرعة حركة المحور Y أثناء عملية الثني.

• سرعة تخفيف الضغطسرعة الحركة القابلة للبرمجة للعارضة ضمن مسافة تخفيف الضغط.

إعدادات الوظائف

• الانتظار لإرجاع المثقابحدّد ما إذا كان المحور Y ينتظر اكتمال حركة الرجوع قبل أن يبدأ الحركة، أو يبدأ الحركة بمجرد بدء الرجوع، وذلك لتحسين كفاءة سير العمل.

خصائص المنتج

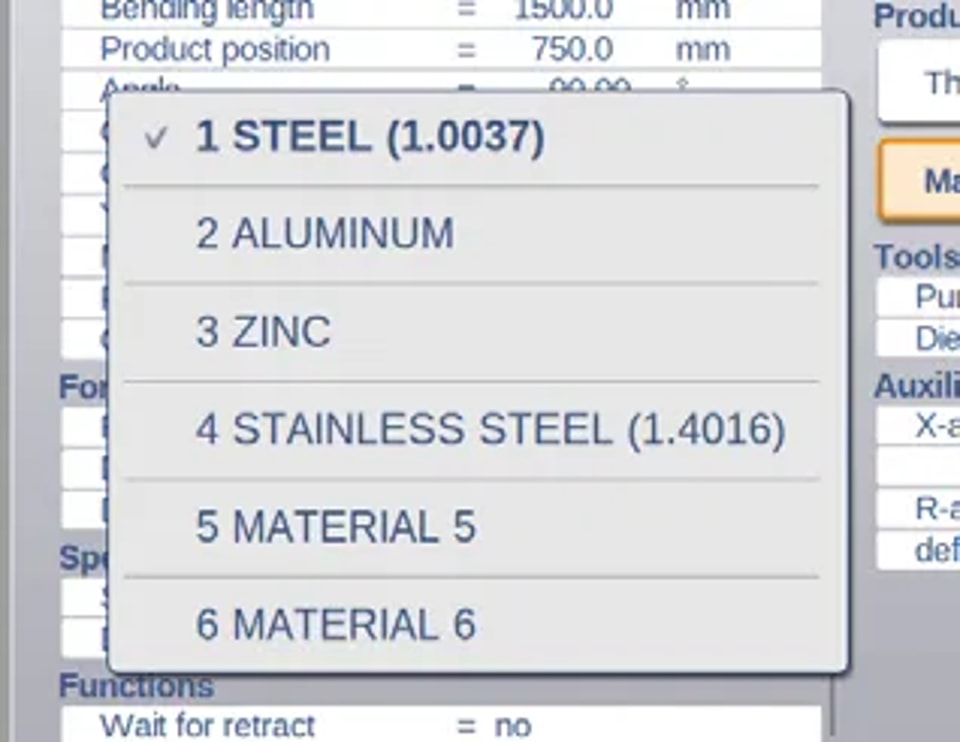

• السماكة والمادةأدخِل سماكة الصفيحة واختر المادة المناسبة من 99 خيارًا مخصصًا للمواد في وحدة التحكم لتوفير بيانات أساسية تدعم حساب عمق الثني.

معلومات الأدوات

• القالب العلوي والقالب السفلياختر أو عدّل معرّفات القالب العلوي والقالب السفلي المطلوبة للعملية الحالية من مكتبات العدد المقابلة لضمان توافق العدد مع متطلبات التشغيل.

المحاور المساعدة

• معاملات المحور المساعدإذا كانت المعدّة مزوّدة بمحور مساعد واحد أو أكثر (مثل المحور X أو R أو Z)، فسيتم عرض المعاملات المتعلقة بها هنا.

• الرجوعمسافة رجوع المحور المساعد أثناء عملية الثني. ومن بينها، يبدأ رجوع مسند الظهر الخلفي من نقطة التثبيت.

• السرعةسرعة حركة المحور المساعد في عملية الثني الحالية، ويمكن برمجتها كنسبة مئوية من السرعة القصوى.

من خلال برمجة المعاملات أعلاه بشكل صحيح في الوضع اليدوي لوحدة DELEM DA-53T، يمكنك ضمان دقة عملية الثني. وبعد التأكد من صحة جميع إعدادات المعاملات، اضغط على زر البدء لتفعيل هذه الإعدادات.

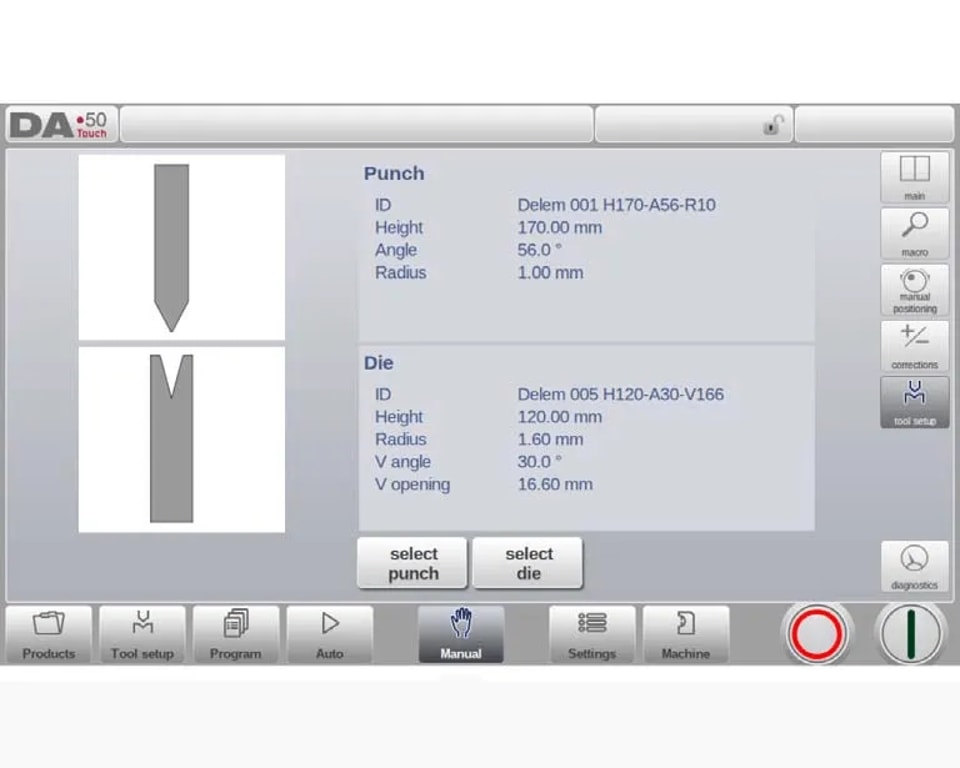

إعداد الأدوات

إن برمجة إعداد العدد في الوضع اليدوي لوحدة DELEM DA-53T تشبه كثيرًا تلك الموجودة في الوضع التلقائي. يتيح كلا الوضعين إعداد العدد بشكل مستقل، ويمكن تطبيق إعداد العدد من الوضع التلقائي مباشرة على الوضع اليدوي. وعند الانتقال إلى الوضع اليدوي، ستوفر وحدة التحكم DELEM DA-53T خيار «استخدام إعداد العدد الحالي». ومع ذلك، يُرجى ملاحظة أنه إذا كان الإعداد الحالي يختلف عن البرمجة السابقة، فيجب على المستخدم العمل بحذر لتجنب التأثير في دقة التشغيل.

• إضافة العدد (القوالب العلوية/السفلية)تتوافق مع العملية في وظيفة «إعداد العدد»، إذ يمكن إضافة القوالب العلوية أو السفلية المطلوبة عبر وظيفة «إضافة».

الخطوة 3: تهيئة المعلمات

يمكن برمجة كل معلمة في الوضع اليدوي لوحدة DELEM DA-53T بشكل مستقل. ويحسب النظام تلقائيًا تأثير كل معلمة في غيرها، كما تُعرض العلاقات بين المعلمات بصورة بديهية من خلال الرموز وألوان الخلفية لسهولة تمييزها من قبل المستخدم.

• بعد تعديل إحدى المعلمات، سيظهر رمز معلومات على الواجهة للدلالة على أنه تم تحديث المعلمة.

• إذا اختلفت قيمة إحدى المعلمات عن قيمة التحكم المحسوبة بواسطة النظام، فسيظهر رمز نجمة — وهذه الوظيفة مفيدة بشكل خاص عندما يلزم ضبط المعلمات عمدًا على قيم مختلفة أو عندما تكون مقيدة.

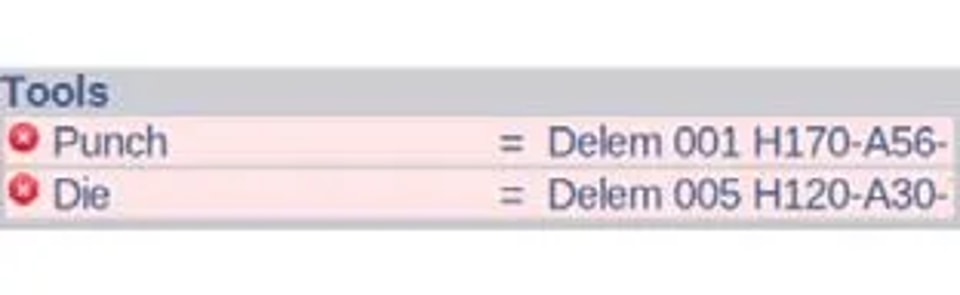

• إذا تم ضبط إحدى المعلمات بشكل غير صحيح (على سبيل المثال، تمت برمجة ثنية تطويف بينما لا توجد أدوات تطويف مركبة)، فسيظهر رمز خطأ لتذكير المستخدم بإجراء التصحيحات.

خيارات العرض

توفر أزرار الأوامر على الجانب الأيمن من الشاشة إمكانية الوصول إلى عروض أخرى غير العرض الرئيسي، بما في ذلك العرض الماكروي، وعرض التموضع اليدوي، وعرض التصحيحات، وعرض التشخيص.

وظيفة الماكرو

عند تفعيل وظيفة Macro، ينتقل الوضع اليدوي لوحدة DELEM DA-53T إلى عرض جديد، وتعرض الشاشة قيم المحاور بشكل مكبّر. يتيح هذا التصميم للمشغّلين قراءة قيم المحاور بوضوح حتى عند العمل على مسافة بسيطة من وحدة التحكم، مما يحسّن سهولة التشغيل.

الخطوة 4: التحريك اليدوي للمحاور

إجراءات الحركة

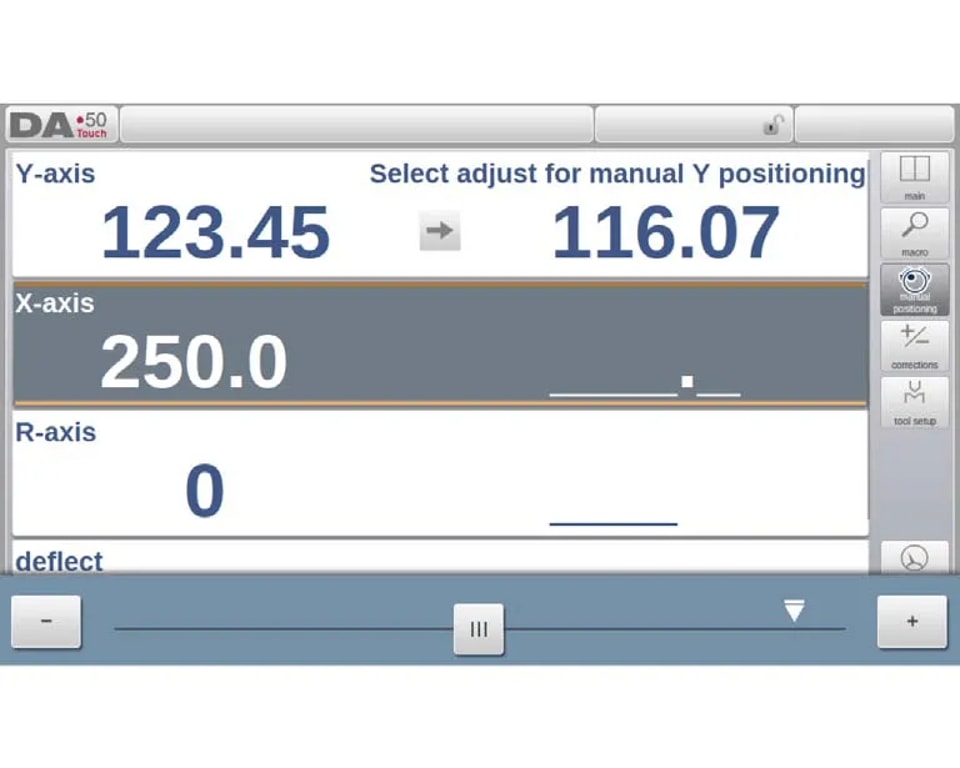

لتحريك أحد المحاور يدويًا في الوضع اليدوي لوحدة DELEM DA-53T، استخدم شريط التمرير الموجود أسفل الشاشة. بعد تحديد «Manual Pos» (التموضع اليدوي) على الشاشة الرئيسية، ستظهر واجهة تشغيل جديدة. اضبط شريط التمرير من موضعه الأوسط نحو الاتجاه المطلوب لتحريك أي محور معروض على الواجهة؛ وسيعود شريط التمرير تلقائيًا إلى الموضع الأوسط عند تحريره.

تحريك المحاور المساعدة

قبل تحريك أحد المحاور المساعدة، تأكد من أن وحدة التحكم في حالة توقف (اضغط زر الإيقاف). أولًا، اختر محور مسند الظهر الخلفي المطلوب، وضع المؤشر على ذلك المحور، ثم تحكم في حركة المحور باستخدام شريط التمرير.

تحريك المحور Y

تشبه عملية التحريك اليدوي لعارضة الكبس (المحور Y) عملية المحاور المساعدة، ولكن يجب استيفاء الشروط التالية:

1. يجب أن تكون وحدة التحكم في حالة تفعيل (اضغط زر البدء).

2. فعّل وظيفة «الضبط» — إذا لم تكن هذه الوظيفة مفعلة، فستظهر رسالة تنبيه في الزاوية العلوية اليمنى من الشاشة.

3. يجب أن يكون محور Y أسفل نقطة الكتم.

4. يجب إصدار أمر الثني CNC.

تخزين الموضع (Teach)

بعد تحريك أحد المحاور يدويًا، إذا كنت بحاجة إلى حفظ الموضع الحالي، فانقر على اسم المحور في عمود «Programmed». سيقوم النظام بعد ذلك بنسخ القيمة من عمود «Actual» (الجهة اليسرى) إلى عمود «Programmed» (الجهة اليمنى).

عند العودة إلى شاشة الوضع اليدوي الافتراضي، سيحتفظ معامل هذا المحور بآخر قيمة تم تخزينها.

اتباع الخطوات المذكورة أعلاه يضمن عمليات حركة المحاور بسلاسة ودقة في الوضع اليدوي لوحدة DELEM DA-53T.

وظيفة التصحيح

في الوضع اليدوي لوحدة DELEM DA-53T، يتم عرض معاملات التصحيح لعملية الثني المبرمجة في هذا الوضع.

نظرًا لأن الوضع اليدوي يتضمن عادةً عملية ثني واحدة فقط، فلا يُعرض إلا سطر واحد من معلومات التصحيح على الواجهة. ويمكن التحقق من قيم التصحيح المبرمجة في الوضع اليدوي بالطريقة نفسها المتبعة في الوضع التلقائي. بالإضافة إلى ذلك، تظهر هنا أيضًا السجلات الموجودة في قاعدة بيانات التصحيح وقيم التصحيح الأولية. ويُعد الوصول إلى قاعدة بيانات التصحيح أمرًا بالغ الأهمية، لأن السجلات الموجودة فيها تؤثر تأثيرًا كبيرًا في نتائج الثني النهائية. وتكون هذه الوظيفة مفيدة بشكل خاص عند ضبط قيم التصحيح أثناء الثني التجريبي وتخزين النتائج المثلى في قاعدة البيانات.

وظيفة التشخيص

في الوضع اليدوي لوحدة DELEM DA-53T، يتيح النقر على «Diagnostics» عرض حالة كل محور. تعرض هذه النافذة الحالة الحالية لجميع المحاور المتاحة وتبقى نشطة حتى بعد بدء تشغيل وحدة التحكم. ويتيح استخدام هذه الوظيفة مراقبة حالة تشغيل وحدة التحكم في الوقت الفعلي أثناء دورة الثني، مما يعزز دقة التشغيل.

حالة الإدخال/الإخراج

في الوضع اليدوي لوحدة DELEM DA-53T، يوفّر النقر على علامة التبويب «I/O» في واجهة Diagnostics عرضًا شاملًا للحالة الحالية للمدخلات (I) والمخرجات (O). وتبقى هذه الواجهة نشطة بعد بدء تشغيل وحدة التحكم، مما يتيح للمشغلين مراقبة حالة تشغيل النظام بفعالية طوال دورة الثني واكتشاف أي خلل في الوقت المناسب.

عرض I/O مكبّر

إذا نقرت على دبوس واحد أو أكثر (حتى 5)، فسيقوم النظام بإنشاء صفحة إضافية بعنوان «Zoomed IO» تعرض I/O المحدد بصورة مكبرة. وسيتم عرض الدبابيس المحددة بحجم أكبر، مما يسهل على المشغلين المراقبة من مسافة بعيدة ويحسن مرونة التشغيل.

الأسئلة الشائعة (FAQ)

1. ما الاحتياطات التي يجب اتخاذها عند تشغيل DELEM DA-53T في الوضع اليدوي؟

أثناء التشغيل، يجب الالتزام بجميع لوائح السلامة: فحص منطقة العمل بعناية للتأكد من خلوها من العوائق؛ ارتداء معدات الحماية؛ والتعرف على وظائف أزرار التحكم اليدوي لتجنب الحوادث أثناء التشغيل.

2. ما وتيرة الصيانة الموصى بها لـ DELEM DA-53T عند استخدامه في الوضع اليدوي؟

يجب إجراء الصيانة الدورية كل 500 ساعة من تشغيل المعدات، بما في ذلك التحقق من سلامة المكونات الرئيسية، وتنظيف سطح المعدات، وتزييت الأجزاء المتحركة، لضمان التشغيل السلس للمعدات وإطالة عمرها التشغيلي.

3. هل يمكن استخدام الوضع اليدوي لوحدة DELEM DA-53T لجميع أنواع عمليات الثني؟

على الرغم من أن الوضع اليدوي لوحدة DELEM DA-53T متعدد الاستخدامات بدرجة كبيرة، فإنه مصمم أساسًا لسيناريوهات التشغيل التي تتطلب ضبطًا يدويًا ومراقبة آنية. أما في العمليات الأكثر تعقيدًا أو المؤتمتة، فيوصى باستخدام وظائف CNC في DA-53T لتحسين الكفاءة والدقة.

الخلاصة

عند إعداد الوضع اليدوي لوحدة DELEM DA-53T، فإن اتباع الخطوات الموضحة في هذا المقال هو المفتاح لضمان التشغيل الطبيعي للمعدات وتحقيق الأداء الأمثل. وتشمل العملية بأكملها بدء تشغيل وحدة التحكم، واختيار وضع التشغيل اليدوي، وضبط المعلمات اللازمة لتلبية المتطلبات المحددة لمكبس الثني. وتساعد هذه الطريقة التشغيلية الموجزة والمنهجية على تحسين كفاءة العمل وتقليل أخطاء التشغيل.

إن الإعداد الصحيح للمعدات والصيانة الدورية أمران أساسيان لإطالة العمر التشغيلي لمكبس الثني وضمان أدائه. وباتباع الإرشادات الواردة في هذا المقال وإجراء الصيانة المنتظمة، يمكنك تقليل وقت توقف المعدات وتحسين كفاءة الإنتاج. وإذا واجهت أي مشكلات تفصيلية إضافية أو احتجت إلى دعم فني، فلا تتردد في التواصل مع فريقنا. كما نوصي بتصفح المستندات الأخرى المتاحة على موقعنا الرسمي للحصول على مزيد من الرؤى المهنية والمساعدة التقنية.
