الفصل 1 نظرة عامة

1.1 الواجهة الرئيسية

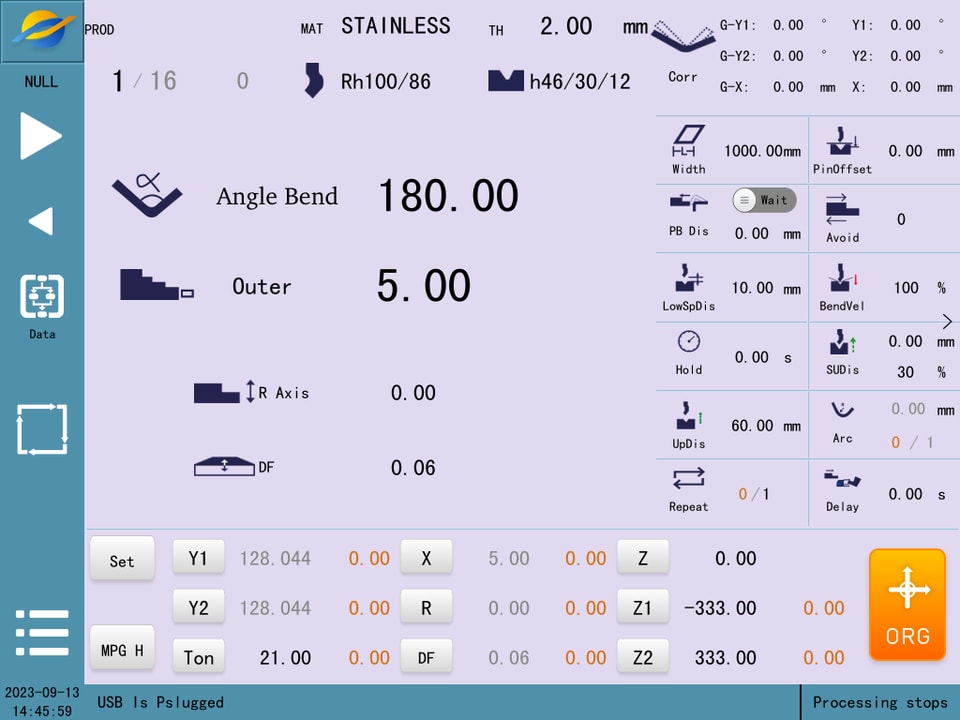

بعد اكتمال تشغيل النظام والتمهيد، يدخل إلى الصفحة الرئيسية، كما هو موضح في الشكل.

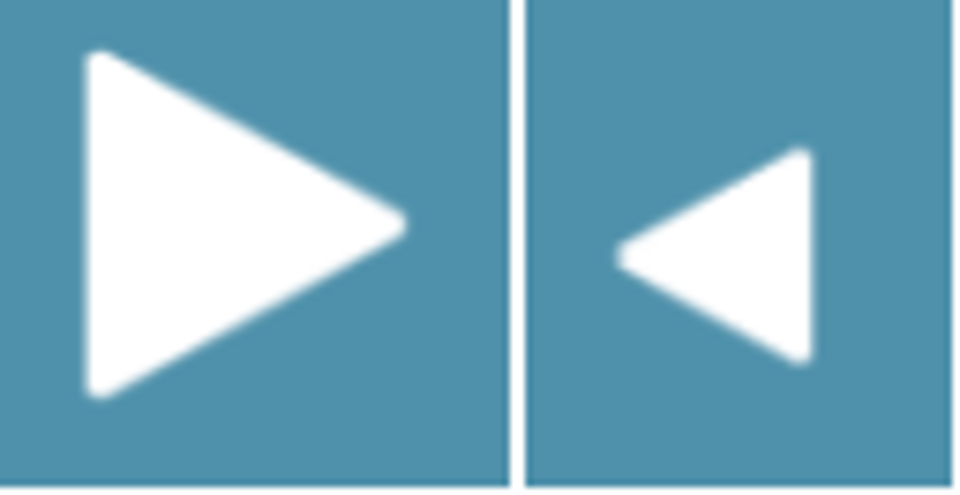

1. على الجانب الأيسر يوجد شريط الوظائف، بما في ذلك الزر الأيمن والأيسر ، زر تسجيل مستوى الطاقة ، زر عرض الحالة ، زر القائمة وعرض تاريخ النظام والوقت.

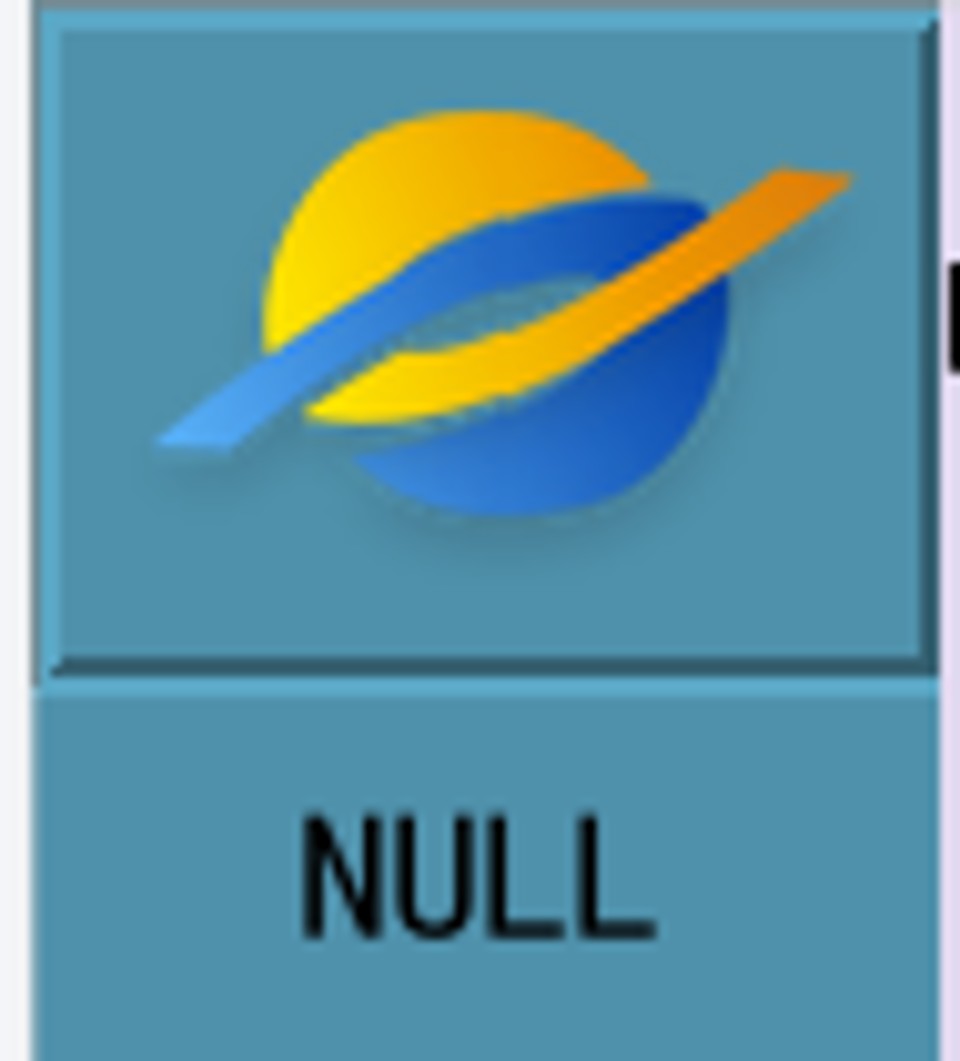

2. انقر على تسجيل مستوى الطاقة وأدخل اسم المستخدم وكلمة المرور قبل أن تدخل إلى مستوى الطاقة العالي ويمكنك رؤية المزيد من الصفحة.

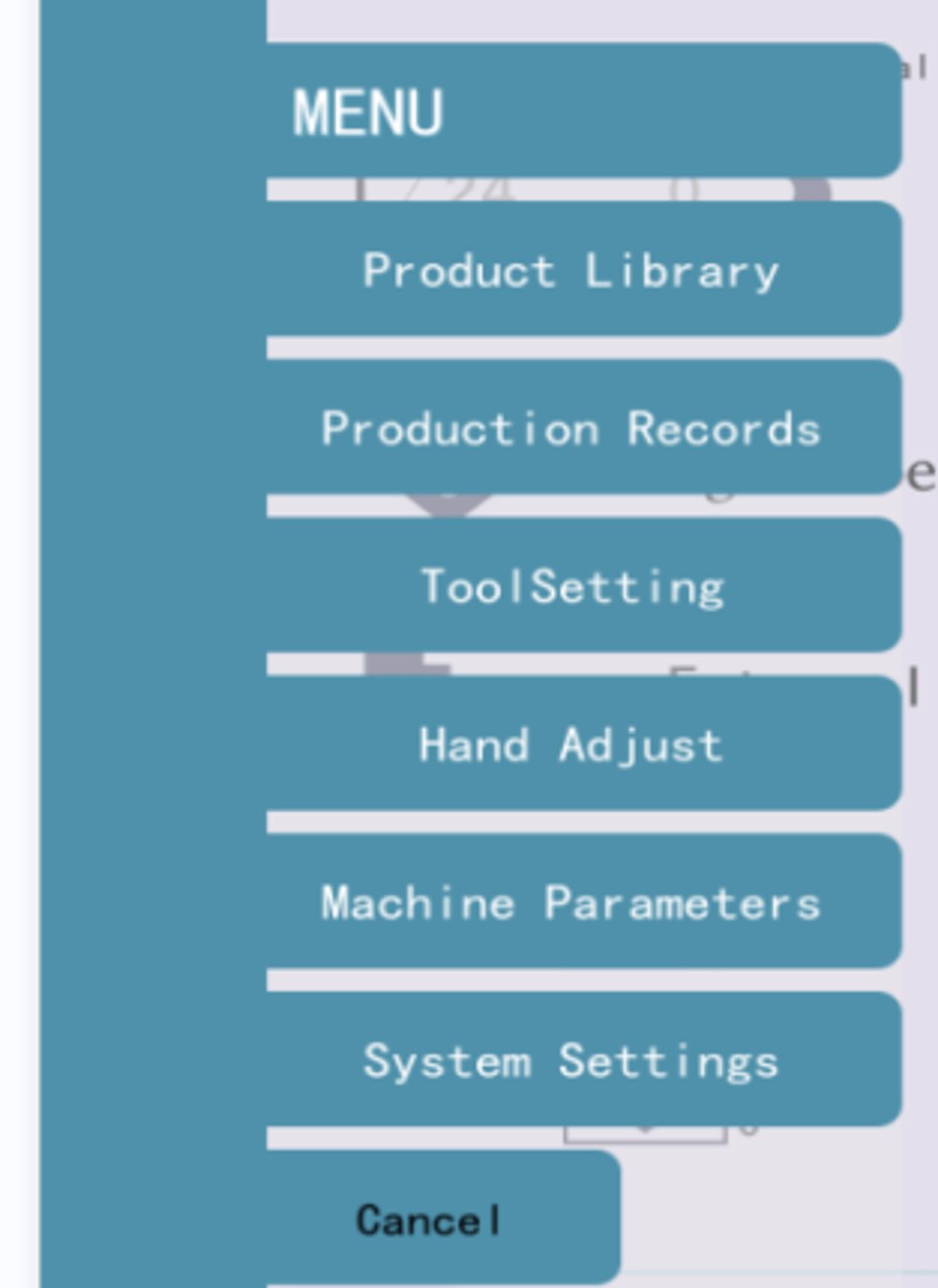

3. شريط القوائم: ينقسم هذا النظام إلى 6 قوائم حسب الوظائف الرئيسية، منها:

مكتبة المنتجات: يمكن إنشاء المنتجات وتخزينها وقراءتها وحذفها.

سجلات الإنتاج: تحديد أهداف الإنتاج والحفاظ على سجلات الإنتاج.

إعداد الأدوات: ادخل إلى واجهة إعداد الأدوات لضبط الفتحة القصوى بعد تغيير القالب.

ضبط المحور يدويًا: في هذه الشاشة، يمكنك تنفيذ إجراءات يدوية على محاور فردية.

معلمات الآلة: تكوين الآلة، حالة الآلة ومعلمات الضبط.

إعدادات النظام: وقت النظام، نسخ البيانات الاحتياطية واستعادتها، سجلات الإنذار، إعدادات مستوى الطاقة، إلخ.

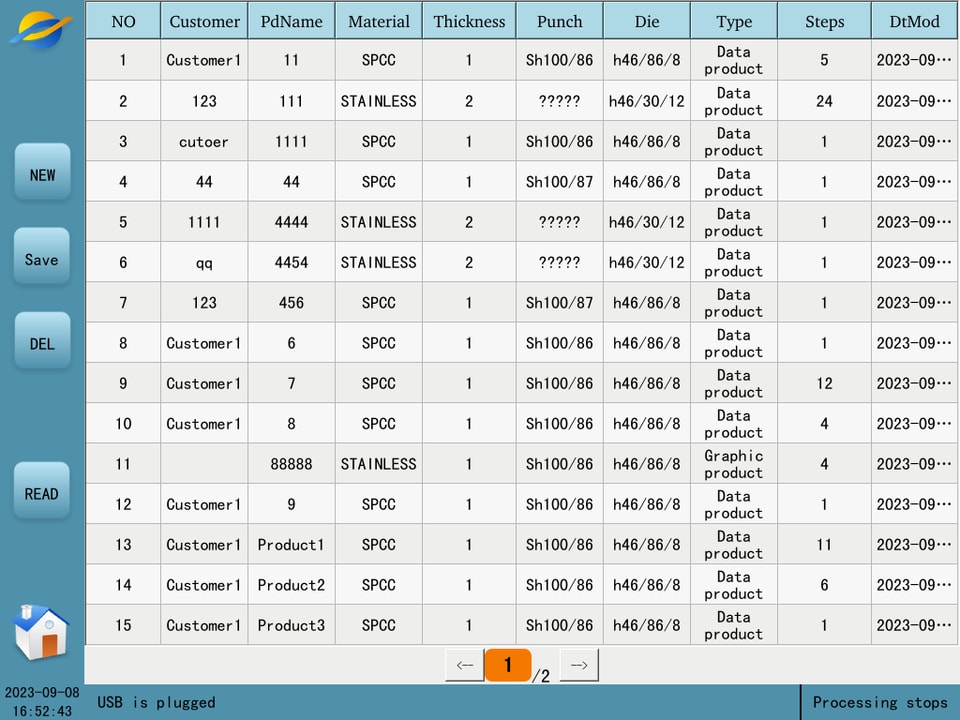

الفصل 2 منتج مكتبة

1. انقر فوق الزر 'جديد' للانتقال تلقائيًا إلى شاشة 'المعالجة'، حيث يمكنك تحرير المنتج الفارغ

2. انقر فوق الزر 'حفظ'، أدخل اسم العميل واسم المنتج في النافذة المنبثقة، وسيتم حفظ معلومات المنتج في شاشة 'المعالجة' إلى مكتبة المنتجات.

3. حدد منتجًا وانقر فوق الزر 'حذف'، سيتم حذف المنتج من مكتبة المنتجات.

4. حدد منتجًا، انقر فوق الزر 'قراءة'، وسيتم قراءة المنتج إلى شاشة 'المعالجة'.

الفصل 3 مجاني ثني عمل خطوة محرر

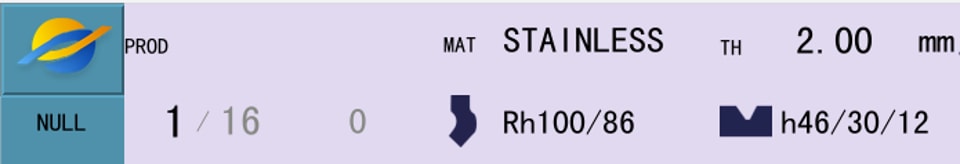

النقش: انقر فوق اسم النقش للدخول إلى مكتبة النقش لتحديد قالب. يمكن للمستخدمين إنشاء وتحرير وحذف وقراءة القوالب في مكتبة النقش، يرجى الرجوع إلى ' الفصل 4 مكتبة القالب ' لمزيد من التفاصيل.

القالب: نفس 'النقش'. معلمات القالب المحددة هنا هي القالب الافتراضي للنظام.

المادة: انقر فوق اسم المادة لتحديد المادة المعالجة من مكتبة المواد.

سمك اللوحة: تحرير سمك المادة.

ثني الزاوية: انقر يمكن اختيار 'ثني الزاوية'، 'ثني الموضع'، 'ثني مسطح'، 'طريقة ثني القاع'. الخلف وفقًا لطريقة الثني المختلفة لإدخال الزاوية أو الموضع المقابل.

الحجب: انقر لتحديد الحجب أو التكديس.

البعد الخارجي: انقر لتحديد 'البعد الخارجي'، 'البعد الداخلي'، 'موضع المحور x'.

محور R: أدخل موضع محور R.

الانحراف: أدخل موضع الانحراف.

محور Z: أدخل موضع نقطة مركز محور Z، منذ حساب موضع Z1، Z2؛ محور X: الموضع الذي يتحرك فيه الموقف الخلفي أفقيًا في اتجاه القالب الرأسي.

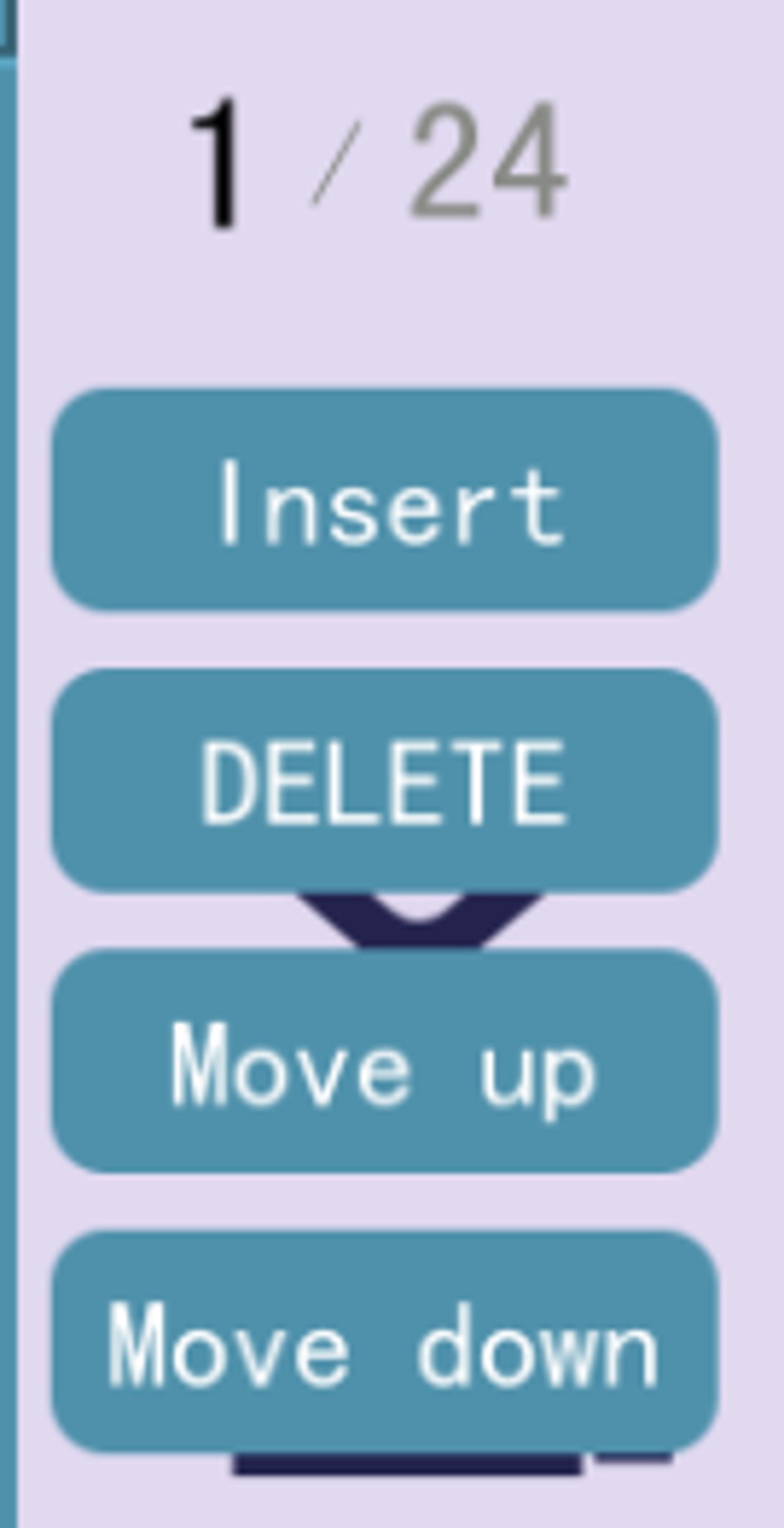

النقر على عدد خطوات العمل يعرض أربعة أزرار لضبط خطوات العمل، وهي:

إدراج: إدراج خطوة عمل فارغة فوق خطوة العمل الحالية.

حذف: حذف خطوة العمل الحالية، يتم نقل خطوات العمل التالية تلقائيًا سطرًا واحدًا لأعلى.

التحويل لأعلى: تبادل موضع خطوة العمل الحالية مع خطوة العمل السابقة.

التحويل لأسفل: تبادل موضع خطوة العمل الحالية مع خطوة العمل التالية.

3.1 مرجع مفصل

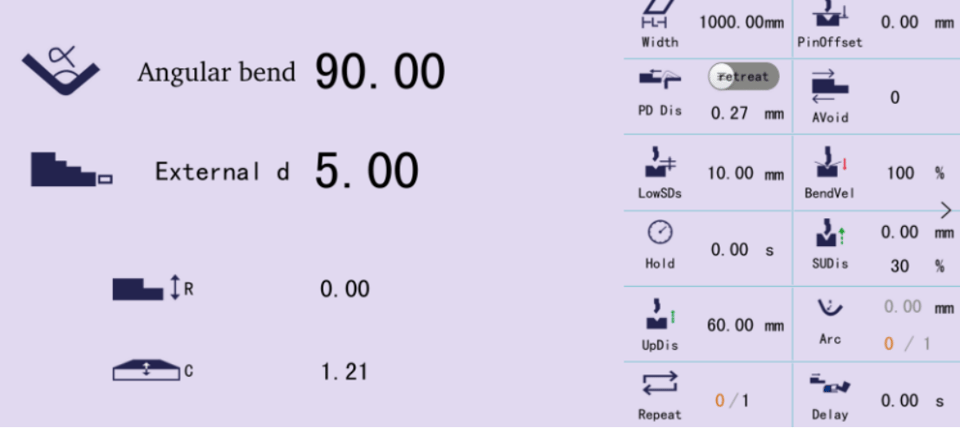

معالجة الجانب الأيمن من المعلمات التفصيلية، هناك أيضًا جانب أيسر من فصل اختيار الوضع بالتفصيل.

اختيار طريقة الثني:

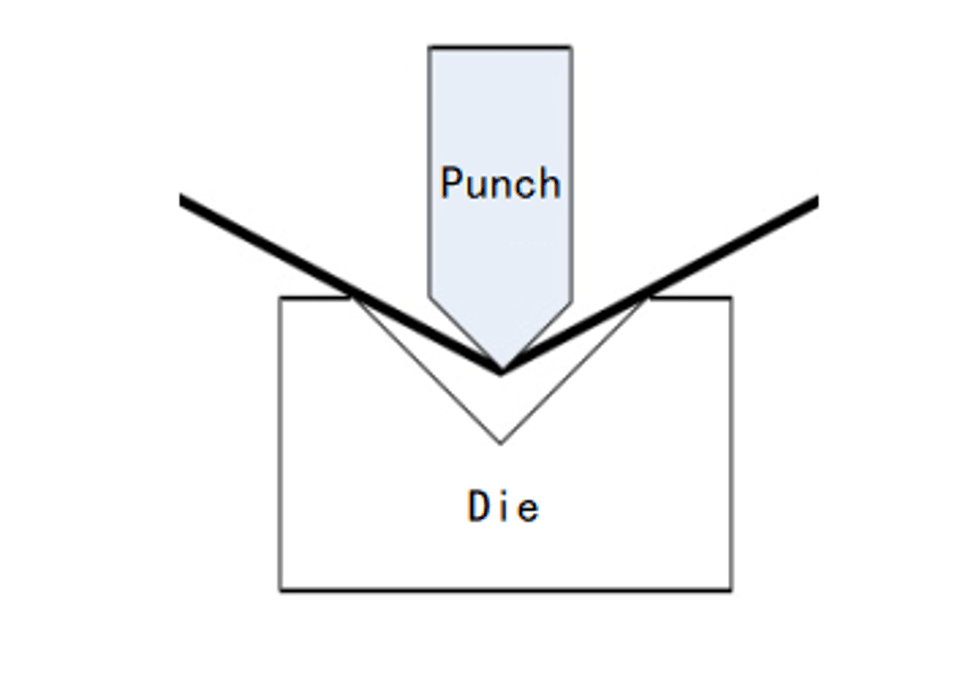

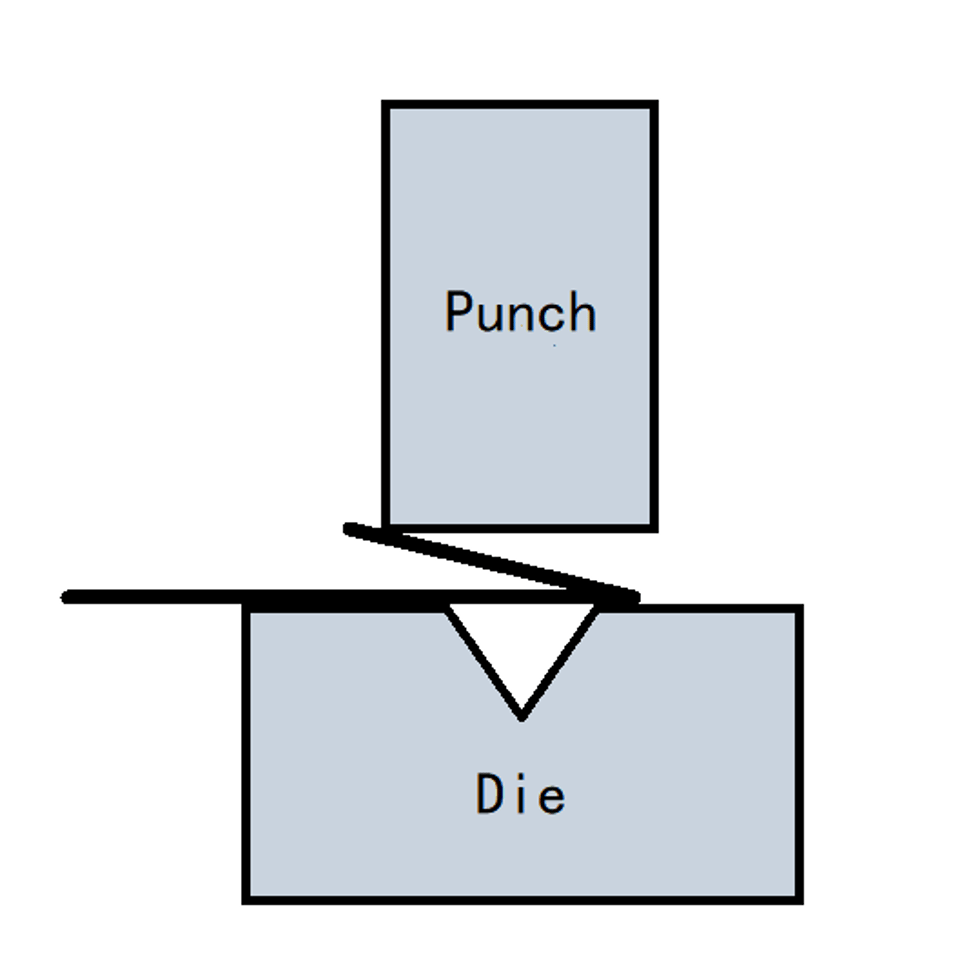

الثني الحر: يتم ثني الصفيحة إلى الزاوية المحددة بإسقاط Punch إلى العمق المطلوب، كما هو موضح في الشكل. يحسب النظام موضع المحور Y المطلوب للحصول على الزاوية المحددة. يتطلب الثني الحر أن تكون زاوية Punch أقل من أو تساوي زاوية Die، وأن تكون الزاوية المستهدفة أكبر من كل من الزوايا العلوية و Die.

الشكل 3-4 الثني الحر

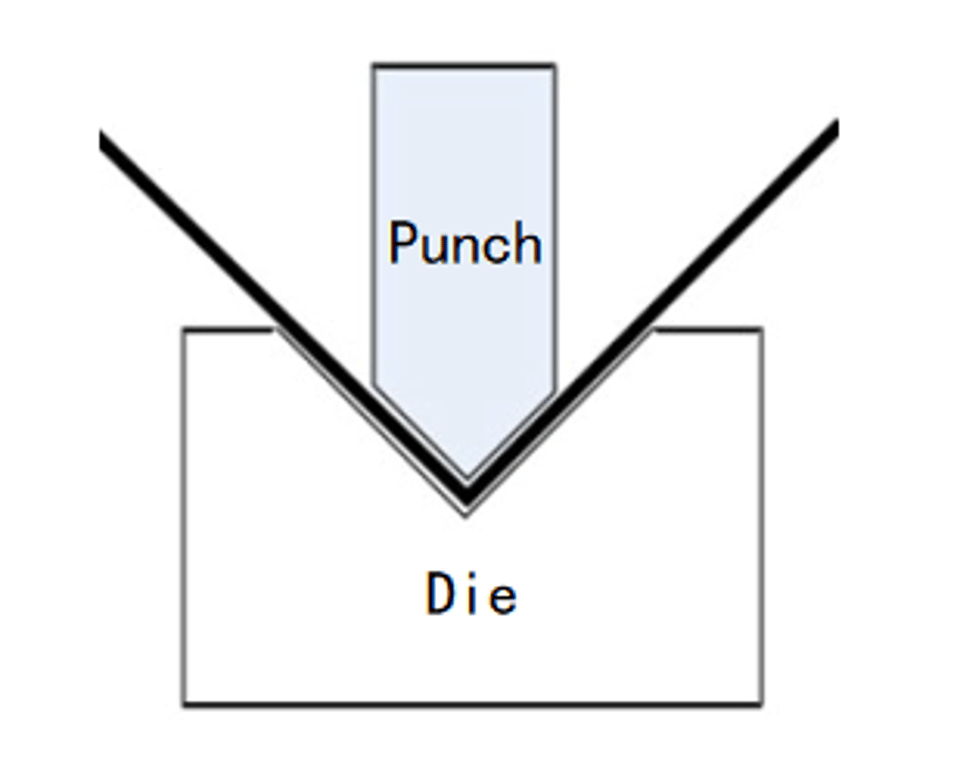

ضغط الانحناء السفلي: سيتم طي اللكمة إلى قالب القالب للحصول على زاوية الانحناء المطلوبة، كما هو موضح في الشكل. موضع المحور Y هو موضع قاع القالب مطروحًا منه سمك اللوحة، والذي يمكن تصحيحه بواسطة قيمة التصحيح.

انحناء التسوية: يتم ثني اللوحة إلى زاوية حادة بعد الانحناء السابق، باستخدام لكمة التسوية، يتم تسوية الزاوية الحادة للوحة وطي اللوحة، كما هو موضح في الشكل 3-6 موضع المحور Y هو لموضع نقطة ضغط اللوحة مطروحًا منه سمك اللوحة، والذي يمكن تصحيحه بواسطة قيمة التصحيح.

تسوية الضغط السفلي: مثل انحناء تسوية الضغط، موضع المحور Y هو لموضع نقطة ضغط اللوحة، والذي يمكن تصحيحه بواسطة قيمة التصحيح.

الأبعاد: الأبعاد الداخلية، الأبعاد الخارجية. كما هو موضح في الشكل.

مسافة نهاية الموقف من الداخل للصفيحة المعدنية عند الانحناء، تسمى البعد الداخلي.

مسافة نهاية الموقف من الجانب الخارجي للصفيحة المعدنية عند الانحناء، تسمى البعد الخارجي.

يتم حساب موضع الهدف للمحور X بشكل مختلف للأبعاد الداخلية والخارجية لأن الجانب الداخلي ينكمش والجانب الخارجي يمتد عندما تنحني الصفيحة المعدنية. موضع الهدف للمحور X أكبر من البعد الداخلي وأصغر من البعد الخارجي.

مواد منع الخلف: منع و holding material. عندما تكون مسافة المحور X قصيرة، اختر وضع المنع. عندما يكون المحور X طويلًا، بسبب جاذبية مادة اللوحة يمكن اختيار وضع التكديس، سيتم وضع مادة اللوحة على

إصبع المنع للأمام للاحتفاظ. عند استخدام وضع البليت، يحسب النظام تلقائيًا موضع الهدف للمحور X والمحور R في وضع البليت.

مسافة التراجع: المسافة النسبية التي يحتاجها المحور X للتراجع لتجنبها عندما ينزلق المنزلق إلى نقطة التثبيت.

نقطة التثبيت: الموضع حيث يتم ضغط المنزلق ضد اللوحة.

عرض اللوحة: عرض الصفيحة على طول القالب.

تكرار: عدد المرات التي تحتاج فيها خطوة العمل الحالية إلى التكرار.

إشارة تغيير الخطوة: عند النقر للتبديل إلى 'استخدام'، بعد انتهاء شوط عودة المحور Y، تحتاج إلى الضغط على دواسة الهبوط مرة واحدة قبل أن يبدأ الموقف الخلفي في التحرك إلى الموضع المحدد للخطوة التالية.

تأخير تغيير الخطوة: وقت التأخير قبل التبديل إلى خطوة العمل التالية.

مسافة التباطؤ: المسافة بين نقطة تغيير السرعة ونقطة الضغط. إذا كانت مسافة التباطؤ لخطوة العمل الحالية 0، يتم استخدام 'مسافة التباطؤ الافتراضية'. إذا كانت مسافة التباطؤ الافتراضية أيضًا 0، يتم استخدام مسافة التباطؤ الافتراضية للنظام.

وقت الاحتفاظ: وقت الاحتفاظ بعد نهاية الانحناء. يتم استخدام 'وقت الاحتفاظ الافتراضي' عندما يكون وقت الاحتفاظ لخطوة العمل الحالية 0.

الفصل 4 قالب مكتبة

4.1مكتبة اللكمة

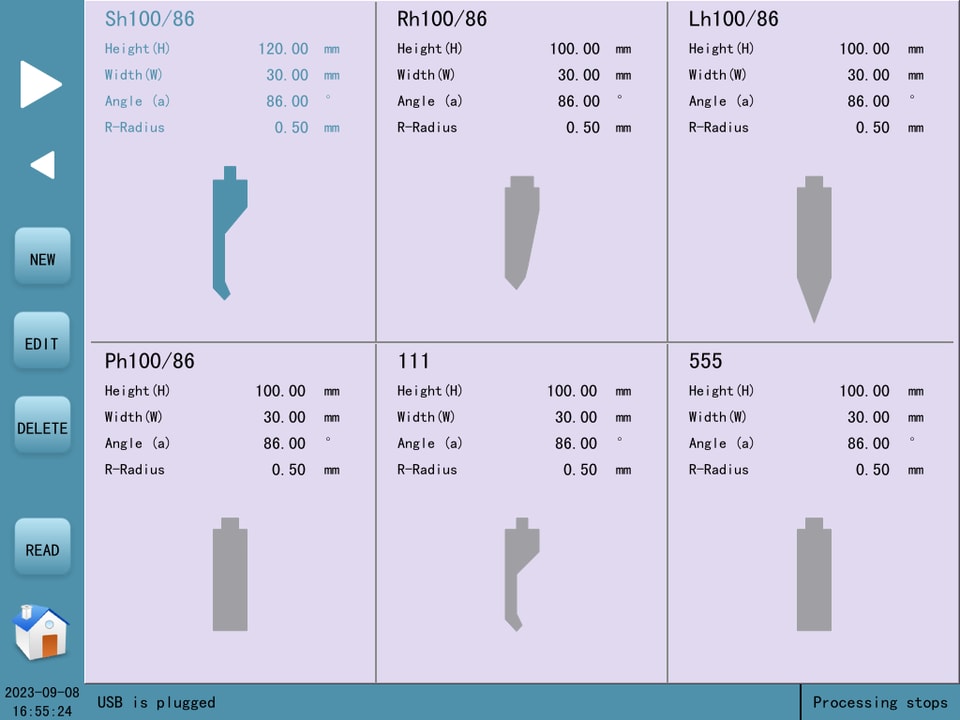

في شاشة 'التشغيل الآلي'، انقر على اسم اللكمة للدخول إلى شاشة مكتبة اللكمة، كما هو موضح في الشكل.

تظهر مكتبة النماذج العليا قائمة النماذج العليا المحفوظة في النظام، والتي يمكن قلبها بواسطة السهم الأيسر.

انقر على زر انبثاق شريط القائمة.

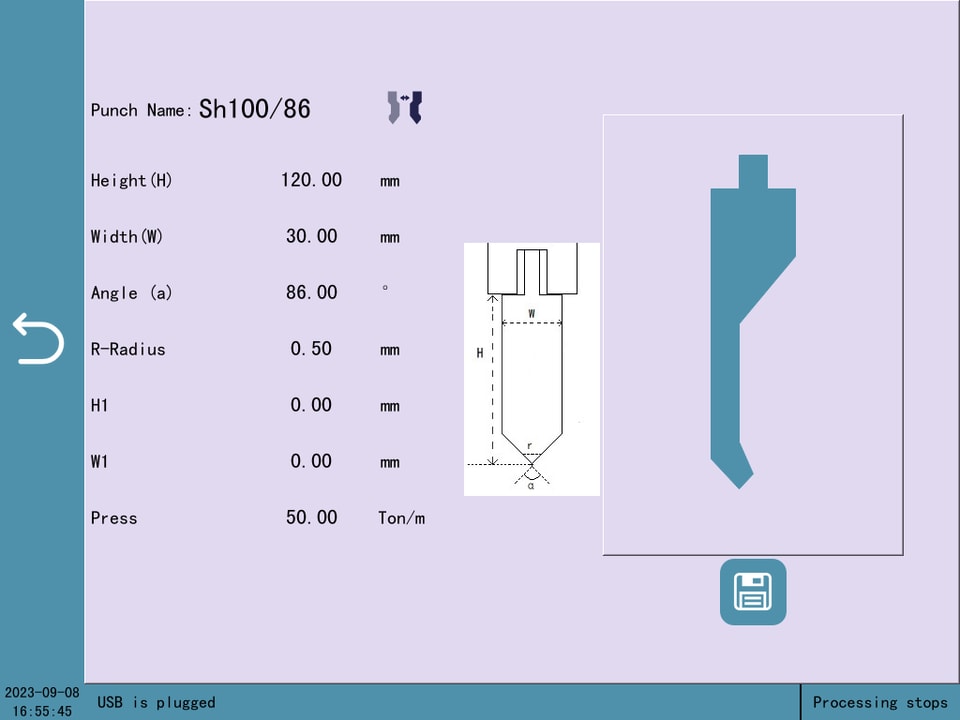

جديد: انقر على 'جديد' لإظهار أنواع مختلفة من اللكمات الجديدة؛ ادخل واجهة التحرير كما هو موضح في الشكل.

تحرير: انقر على 'تحرير' لتعديل معلمة من اللكمة الحالية.

حذف: حدد لكمة وانقر على 'حذف' لحذف اللكمة.

قراءة: حدد لكمة وانقر على 'قراءة' لقراءة اللكمة المحددة في التطبيق الحالي.

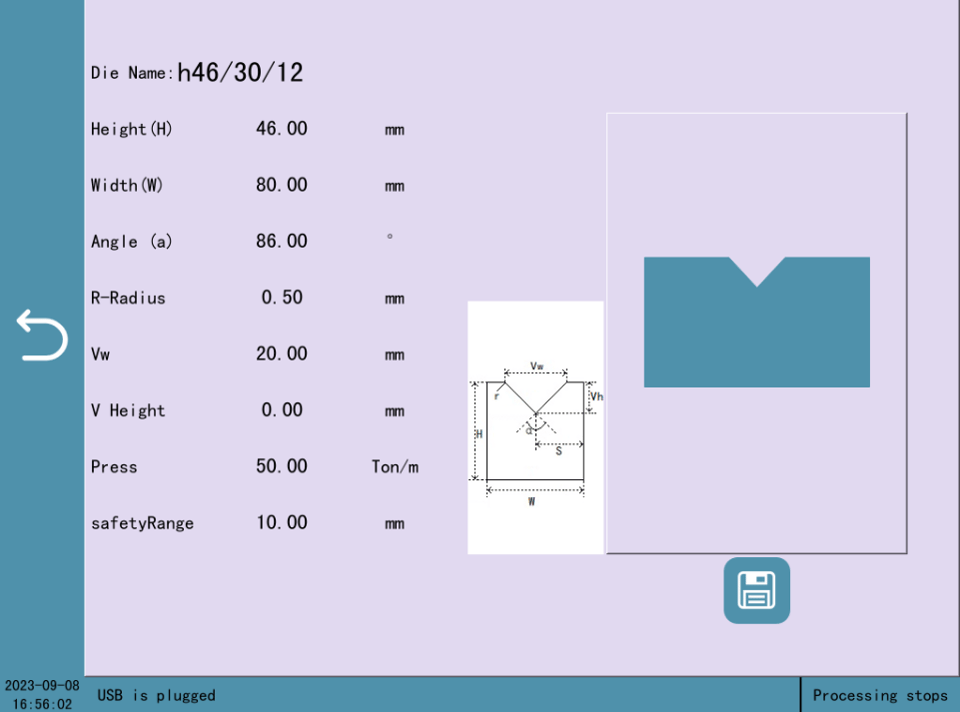

4.2 مكتبة القالب

الفصل 5 النظام

5.1 استكشاف الأخطاء وإصلاحها للإنذار

مسلسل رقم	وصف الإنذار	فحص الإنذار
Err1	المحرك غير قيد التشغيل	انقر على زر البدء أو زر المحرك لتشغيل المحرك
خطأ2	الوصول إلى الحد	ادخل شاشة الخطوة الواحدة، تحرك في الاتجاه المعاكس بواسطة الإنش واترك المحدد
خطأ3	كلا الطرفين ينتجان حدود بالتزامن	تحقق مما إذا كان المحدد تالفًا أو إذا كان هناك دائرة مفتوحة في الخط
خطأ4	هدف المحور خاطئ إعداد الموضع	تحقق مما إذا كان موضع الهدف مضبوطًا على تحقق من نطاق الحد الأعلى والأدنى
خطأ5	لم يتم العثور على خط صالح	هناك خطأ في العمل الحالي إدخال معلمة الخطوة
خطأ7	قبل الإجراء، يرجى البحث مرجع	ادخل إلى شاشة الحالة، انقر على زر البحث وانتظر البحث لإكمال.
Err14	الميل المحوري ص	ادخل إلى شاشة الخطوة الواحدة، التحرك البطيء أو تدوير العجلة يدويًا لتسوية المنزلق

Err16	توقف طارئ تم الضغط على الزر	حرر زر التوقف الطارئ
Err17	ارتفاع طارئ تم الضغط على الزر	حرر زر الارتفاع الطارئ
Err21	إعداد خاطئ ل موقف الحاجز الخلفي	خطر الاصطدام بالحاجز الخلفي المواد، تحقق من معلمات الإعداد
Err30	بطاقة الإدخال والإخراج الاتصال غير متصل	أعد توصيل كابل الاتصال بين PLC و IO
Err34	الوصول إلى الناعم حد	ادخل إلى شاشة الخطوة الواحدة، التحرك البطيء في الاتجاه المعاكس للحركة
Err38	مراقبة الأمن	تحقق من محرك الأقراص للتنبيهات
