الدور الحاسم للستائر الضوئية للسلامة في مكابس الثني الهيدروليكية بنظام CNC

في تصنيع المعادن الحديث، تمثل مكابس الثني الهيدروليكية CNC أداة إنتاج قوية وفي الوقت نفسه تحديًا كبيرًا للسلامة. ومن بين مختلف وسائل الحماية المتاحة، برزت الستائر الضوئية الأمنية بوصفها عنصرًا لا غنى عنه لحماية المشغل. وتُنشئ هذه الأجهزة الوقائية الكهروحساسة المتقدمة (ESPE) حاجزًا أمنيًا غير مرئي يوقف تشغيل الماكينة فور اختراقه، مما يمنع إصابات قد تكون كارثية.

كيف تعمل ستائر الضوء الآمنة

يتكون نظام ستارة الضوء الآمنة من مكونين أساسيين:

1. وحدة الإرسال: تُصدر مجموعة من الأشعة تحت الحمراء المتزامنة

2. وحدة الاستقبال: تكشف سلامة نمط شعاع الضوء

عند تركيبها على مكبس ثني هيدروليكي CNC، تُنشئ هذه المكونات مجال كشف واقيًا حول المنطقة الخطرة. ويراقب النظام هذا المجال باستمرار بتردد عالٍ (عادةً 500-2000 هرتز). وإذا اعترض أي جسم أشعة الضوء — سواء كانت يد المشغل أو أداة أو أي مادة غريبة أخرى — فإن النظام يفعّل استجابة سلامة فورية:

1. يرسل إشارة توقف إلى نظام التحكم المصنف للسلامة في الآلة

2. يفعّل آلية الكبح الديناميكي لمكبس الثني

3. يحافظ على حالة التوقف حتى إعادة الضبط يدويًا

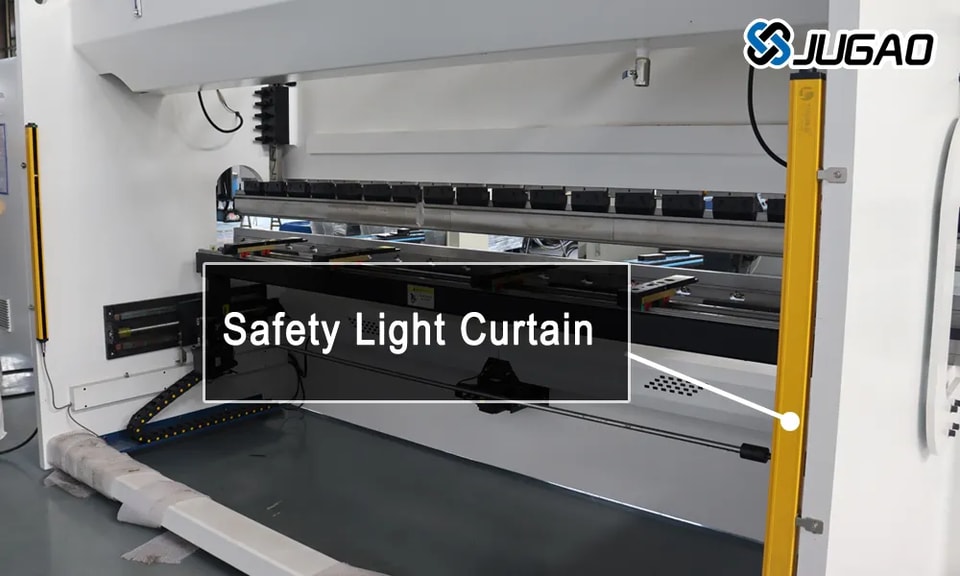

ستارة الضوء الآمنة هي نوع من أجهزة الحماية الكهروضوئية لمنع حوادث السلامة الناتجة عن اقتراب العمال المشغلين أو أشخاص آخرين من الآلات أثناء التشغيل.

المزايا التشغيلية الرئيسية

توفر ستائر الضوء الآمنة الحديثة عدة مزايا مهمة لتطبيقات مكبس الثني:

1. حماية محسنة للأفراد

l تمنع إصابات السحق أثناء دورة الثني

l تلغي الحاجة إلى الحواجز المادية التي قد تعيق سير العمل

l تتوافق مع معايير السلامة ISO 13855 الخاصة بالتموضع

2. تحسين كفاءة الإنتاج

l تسمح بقرب أكبر للمشغل مقارنةً بالحواجز الميكانيكية

l تتيح إعدادًا أسرع ومناولة أفضل للمواد

l تقلل من وقت التوقف مقارنةً بأنظمة السلامة التقليدية

3. ميزات سلامة متقدمة

l دوائر ذاتية الفحص لمراقبة مستمرة للموثوقية

l إمكانية الإخفاء لتسهيل مناولة المواد الآلية

l مناطق إيقاف متسلسلة لمستويات مختلفة من المخاطر

المواصفات الفنية

اعتبارات التنفيذ

يتطلب التركيب الصحيح الانتباه إلى عدة عوامل حاسمة:

1. التموضع: يجب الحفاظ على الحد الأدنى الآمن للمسافة وفقًا لحسابات ISO 13855

2. المحاذاة: تضمن المحاذاة البصرية الدقيقة الكشف المستمر للحزمة الضوئية

3. الدمج: يجب أن تتصل بمرحّل السلامة أو PLC الخاص بالماكينة

4. الاختبار: فحوصات وظيفية منتظمة تشمل دورات اختبار يومية

تُعد الستائر الضوئية الآمنة لماكينات الثني الهيدروليكية CNC حاجزًا واقيًا يضمن سلامة المشغّل من خلال كشف العوائق. فهي توقف الماكينة فورًا عند اكتشاف شخص أو جسم، مما يقلل الحوادث ويعزز الكفاءة التشغيلية. يرسل الباعث إشعاعات ضوئية إلى المستقبل في الطرف الآخر، ثم تتشكل المنطقة الواقية. وعند دخول أي عائق (مثل إصبع المشغّل أو أي عناصر غير متوقعة أخرى) إلى منطقة الحماية، ترسل الستارة الضوئية فورًا إشارة إلى وحدة التحكم وتوقف حركة العارضة في الوقت نفسه.

الخلاصة

تمثل الستائر الضوئية الآمنة حلًا هندسيًا متقدمًا يسد الفجوة بين الإنتاجية وحماية المشغّل في عمليات تشغيل مكابس الثني الهيدروليكية CNC. ومن خلال تطبيق هذه الأنظمة، يمكن للمصنّعين تحقيق ما يلي:

l الامتثال لمعايير السلامة الدولية (ISO 12100، ISO 13849)

l تقليل حوادث العمل والتكاليف المرتبطة بها

l تحسين الكفاءة التشغيلية من خلال تصميم سلامة ذكي

لتحقيق الأداء الأمثل، استشر دائمًا مختصين في السلامة لضمان اختيار النظام المناسب وتركيبه وصيانته وفقًا لتكوين مكبس الثني ومتطلبات التشغيل الخاصة بك.
