الدليل النهائي لمكابس التخريم البرجية CNC

في هذا الدليل الشامل لـمكبس التخريم البرجي CNC، يسعدني أن أشارككم رؤيتي وخبرتي حول هذه المعدّة الأساسية. سواء كنت جديدًا في عالم التشغيل بالتحكم الرقمي CNC أو تسعى إلى تحسين عملياتك الحالية، فإن هذا الدليل سيزودك بمعرفة شاملة حول أفضل الممارسات وتقنيات التحسين واستراتيجيات البرمجة. ومن المبادئ الأساسية للتشغيل إلى نصائح تعظيم الكفاءة، أهدف إلى تقديم فهم متكامل يساعدك على اتخاذ قرارات مستنيرة. انضم إليّ لنستعرض معًا الميزات والفوائد وأفضل الممارسات لاستخدام مكابس التخريم البرجية CNC بفعالية.

يُعدّ مكبس التخريم البرجي CNC أحد الفئات الرئيسية في مجالالتخريم، واسمه بالإنجليزية (مكبس التخريم البرجي CNC)، واختصاره NCT. يجمع مكبس التخريم البرجي بالتحكم الرقمي (NCT) بين الميكانيكا والكهرباء والضغط والهيدروليك. وهو معدّة معالجة بالضغط تُستخدم في التخريم والسحب الضحل والتشكيل على الألواح عبر قالب التخريم البرجي.

جدول المحتويات

• الميزات
• التصنيف
• محور الحركة
• طرق المعالجة
• محطة المعالجة
• الصناعة التطبيقية
• عرض فيديو

الميزات

يتألف مكبس التخريم البرجي بالتحكم الرقمي (NCT) من نظام تحكم حاسوبي، ونظام طاقة ميكانيكي أو هيدروليكي، وآلية تغذية سيرفو، ومخزن قوالب، ونظام اختيار القوالب، ونظام برمجة طرفي، إلخ.

يكون مكبس التخريم البرجي بالتحكم الرقمي (NCT) برنامج معالجة مكتوبًا بواسطة برنامج برمجة (أو يدويًا). تقوم آلية التغذية السيرفو بإرسال الصفيحة إلى الموضع المراد معالجته. وفي الوقت نفسه، يختار نظام القوالب القالب المناسب من مخزن القوالب، ويقوم نظام الطاقة الهيدروليكي بالضغط وفقًا للبرنامج لإتمام معالجة قطعة العمل تلقائيًا.

التصنيف

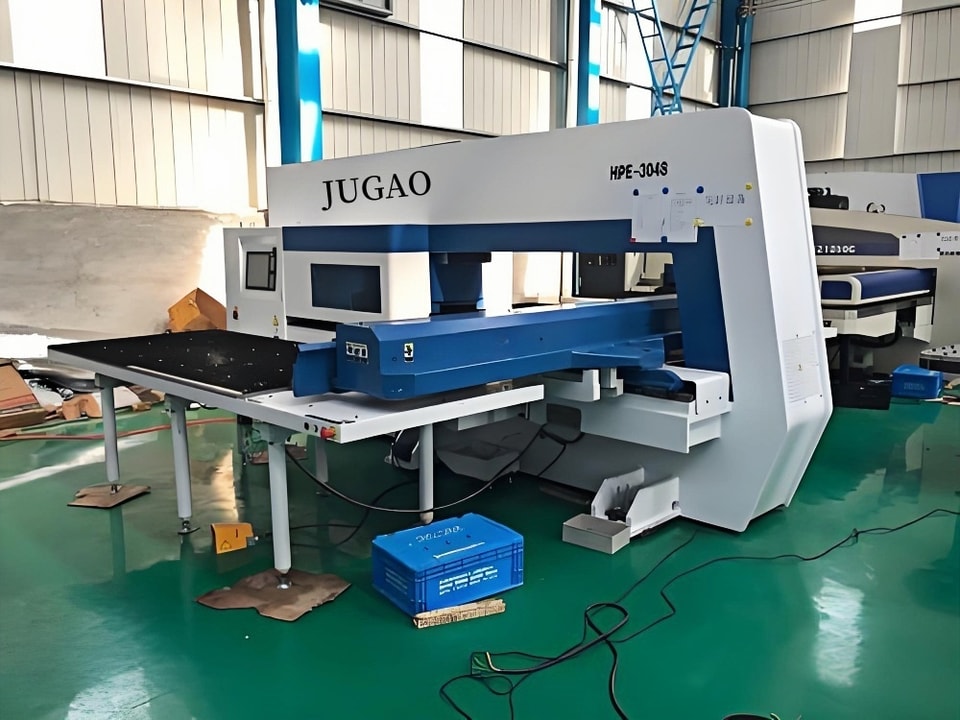

ينقسم مكبس التخريم البرجي بالتحكم الرقمي (NCT) إلى مكبس تخريم برجي CNC بسيرفو كهربائي كامل، ومكبس تخريم برجي CNC ميكانيكي (مكبس تخريم برجي CNC بعجلة موازنة)، ومكبس تخريم برجي CNC هيدروليكي.

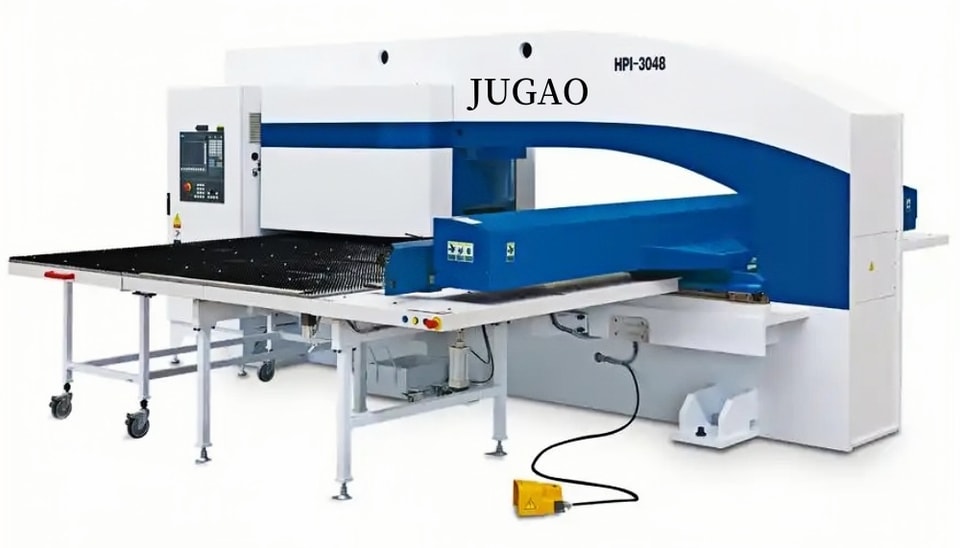

يُعد مكبس التخريم البرجي CNC بسيرفو كهربائي كامل نوعًا جديدًا كليًا من مكابس التخريم البرجية. تستخدم المعدّة تقنية الدفع المباشر بمحرك سيرفو، وبذلك تحتفظ بمزايا البنية الميكانيكية الرئيسية للدفع البسيطة والناضجة والموثوقة. وفي الوقت نفسه، تتمتع بخصائص أفضل من نظام الدفع الهيدروليكي الرئيسي، وتتميز بسمات واضحة ووظائف قوية. كما أنها مزودة بمكبس ذكي سيرفو كهربائي كامل، قادر على تنفيذ عمليات متعددة مثل التخريم والتشكيل والثني والنقش.

تُستخدم مكابس التخريم البرجية الميكانيكية على نطاق واسع بفضل استقرارها طويل الأمد وعمرها التشغيلي الطويل وانخفاض سعرها مقارنةً بمكابس التخريم البرجية CNC بسيرفو كهربائي كامل؛ إلا أنها تتأخر بشكل ملحوظ من حيث الكفاءة والوظائف.

فقدت مكابس التخريم البرجية الهيدروليكية شعبيتها تدريجيًا بسبب الحاجة إلى زيت هيدروليكي مستهلك وعدم ملاءمتها لبيئات العمل ذات درجات الحرارة المرتفعة.

محاور الحركة

محور X: محور الدفع السيرفو الذي يحرك قطعة العمل في الاتجاه العمودي على طول السرير

محور Y: محور الدفع السيرفو الذي يحرك قطعة العمل في الاتجاه الموازي لطول السرير

محور A: محور دوران مخزن الأدوات البرجي الدوار الذي يختار محور دوران القالب

محور C: محور الدوران للفهرسة التلقائية للقالب، والذي يمكنه تدوير القالب بأي زاوية

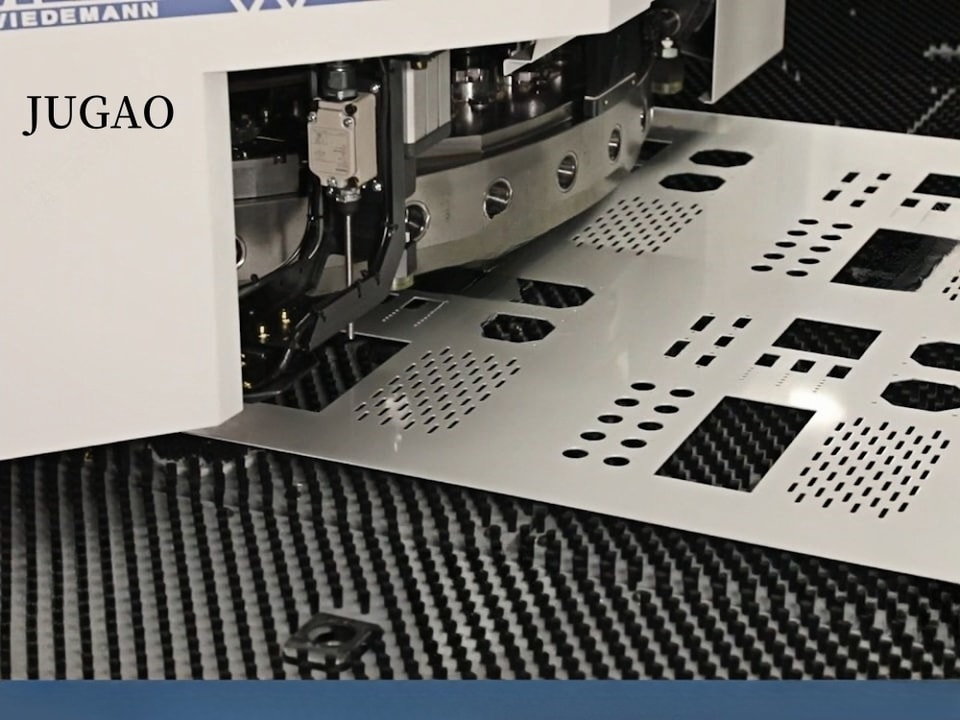

طرق المعالجة

1. التخريم المفرد: إتمام التخريم في مرة واحدة، بما في ذلك التوزيع في خط مستقيم، والتوزيع القوسي، والتوزيع المحيطي، وتخريم الفتحات الشبكية.

2. التخريم المستمر في الاتجاه نفسه: باستخدام قوالب مستطيلة لتداخل جزئي في طريقة المعالجة، يمكن معالجة الثقوب الطويلة وتشذيب الحواف.

3. التخريم المستمر متعدد الاتجاهات: طريقة معالجة تستخدم قوالب صغيرة لمعالجة الثقوب الكبيرة.

4. النقر المتدرج: استخدام قالب دائري صغير لتخريم القوس بشكل متواصل بخطوة صغيرة.

5. التشكيل الأحادي: طريقة معالجة تعتمد على التشكيل بالسحب الضحل مرة واحدة وفقًا لشكل القالب.

6. التشكيل المستمر: طرق تشكيل لمعالجة أكبر من حجم القالب، مثل الستائر كبيرة الحجم، وتشكيل الضلوع، وتشكيل الدرجات.

7. التشكيل الصفّي: معالجة عدة قطع عمل متماثلة أو مختلفة على لوح كبير.

محطة المعالجة

بشكل عام، يُصنَّف قالب التوريت بحسب قطر الثقوب التي يمكنه معالجتها، مما يسهّل اختيار القالب. وعادةً ما يُقسَّم إلى خمس درجات: A وB وC وD وE.

محطة الدرجة A (1/2 بوصة): نطاق المعالجة من Φ1.5 إلى Φ12.7 ملم

محطة الدرجة B (1-1/2 بوصة): نطاق المعالجة أقل من Φ31.7 ملم

محطة الدرجة C (2 بوصة): نطاق المعالجة أقل من Φ50.8 ملم

محطة الدرجة D (3-1/2 بوصة): نطاق المعالجة أقل من Φ88.9 ملم

محطة الدرجة E (4-1/2 بوصة): نطاق المعالجة أقل من Φ114.3 ملم

عادةً، وعند الحاجة إلى تغيير التهيئة العشوائية، تُتَّبع التحويلات التالية: 1D = 8A = 4B = B + C.

الصناعة التطبيقية

تُستخدم منتجاتنا على نطاق واسع في صناعات المعالجة بالختم البارد، وتشمل معدات الطاقة الكهربائية، وخزائن الهياكل، وديكورات الواجهات الستارية، والأجهزة المنزلية، وصناعة المصاعد، وتصنيع أبواب الحماية من الحريق، ومكيفات الهواء، وأجهزة المطبخ، ومعدات المكاتب، والأثاث المعدني، والآلات الطبية، ووحدات الإضاءة، وغيرها. وتُستخدم طريقة الثقب المفرد وطريقة الثقب القضم لإنتاج ثقوب وأجزاء بأشكال وأحجام متنوعة، وهي مناسبة بشكل خاص لثقب دفعات متعددة ومتوسطة وصغيرة أو ألواح مفردة.
