ثلاثة أحجام حدّية للثني

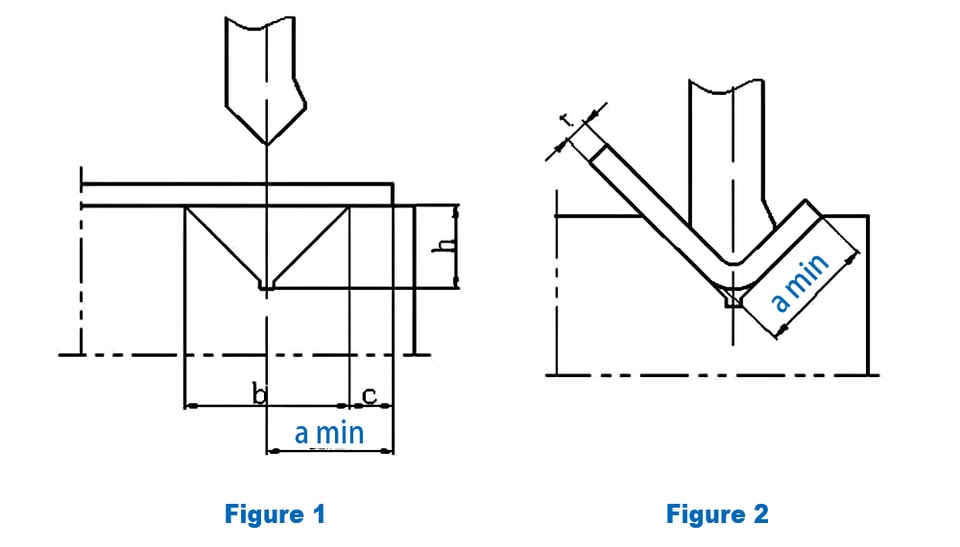

1. يرتبط الحد الأدنى لمقاس الحافة c في ثني الصفائح بسماكة الصفيحة

1. مقاس الحافة c للصفائح بسماكة 1 مم~3 مم هو 3 مم؛
2. مقاس الحافة c للصفائح التي تزيد سماكتها عن 3 مم يساوي سماكة الصفيحة

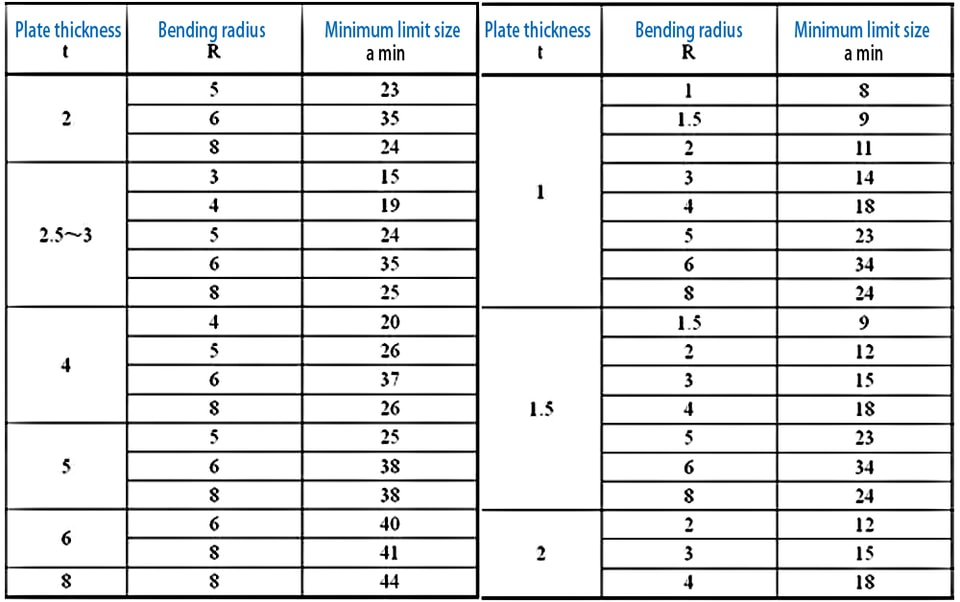

2. تُبيّن الجدولُ العلاقةَ بين الحد الأدنى لمقاس ثني الحافة الزاوية a min (انظر الشكل 2) وسماكة الصفيحة ونصف قطر الثني ومقاس الحافة.

الحد الأدنى لمقاس ثني الحافة الزاوية المربعة

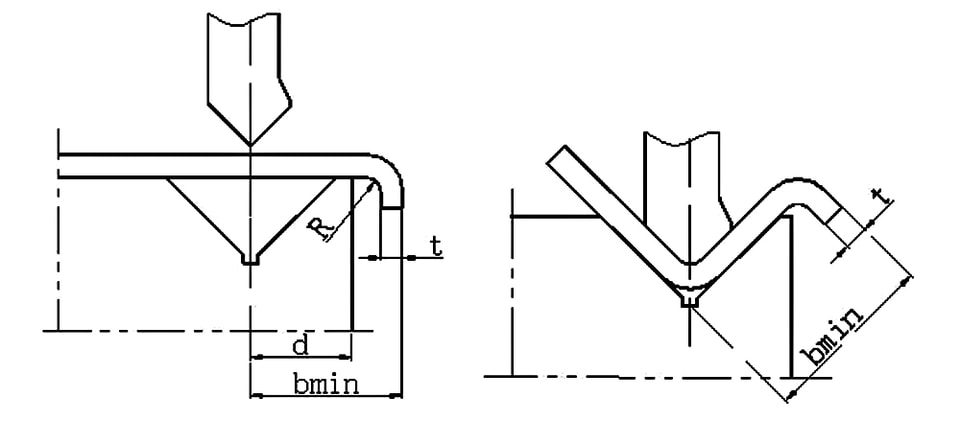

3. الحد الأدنى لمقاس ثني الحافة الخارجية

1. البعد الأدنى d من مركز مجرى القالب إلى خارج القالب
2. البعد الأدنى b min من خط مركز مجرى قالب الثني الثاني إلى خارج الحافة المستقيمة للصفيحة

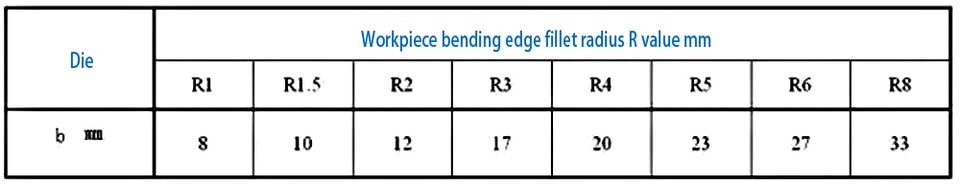

الحد الأدنى للمسافة من مركز مجرى القالب إلى خارج القالب

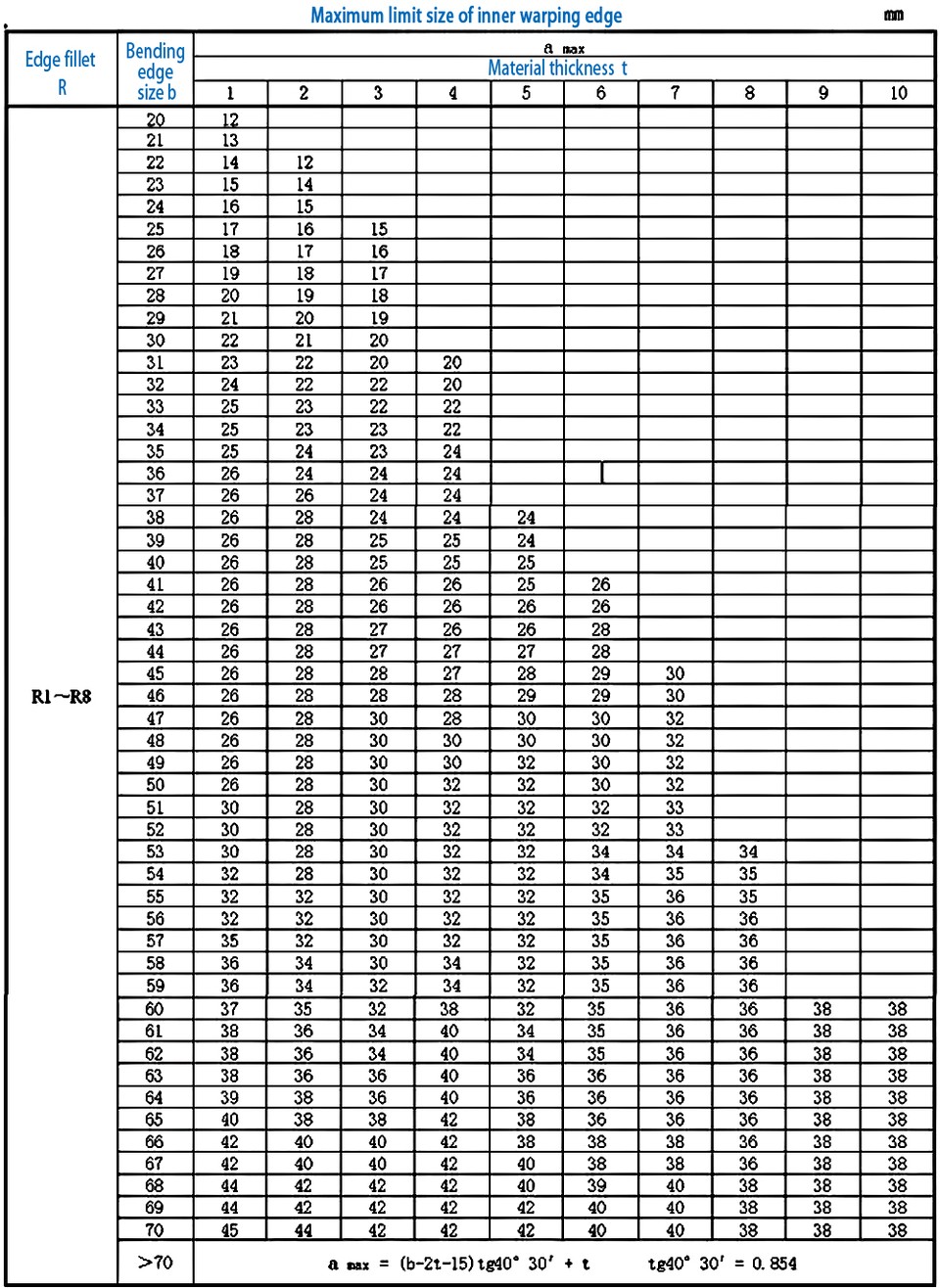

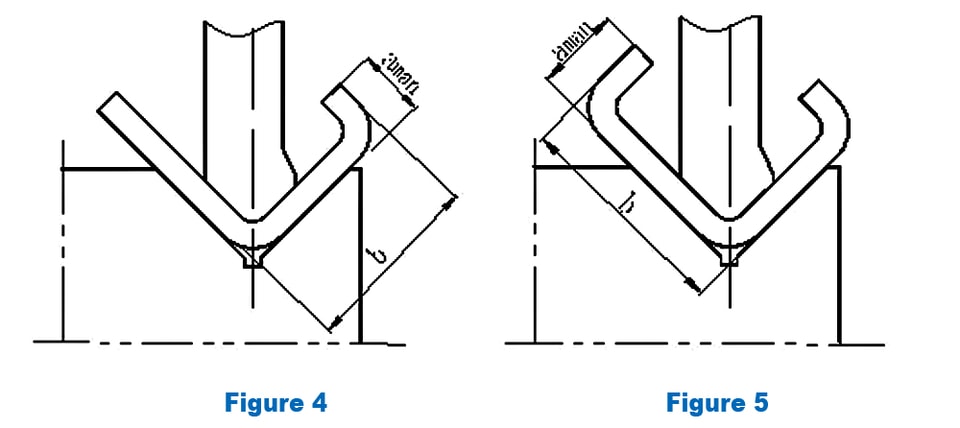

4. يُبيَّن الحد الأقصى لمقاس الحافة الداخلية المنثنية إلى الداخل في الشكل 4

يُحدَّد الحد الأقصى لمقاس المطابقة بين الجانب b والجانب a وفقًا لاختلاف قوالب القطع العلوية، انظر المقاس المرجعي في الشكل أدناه

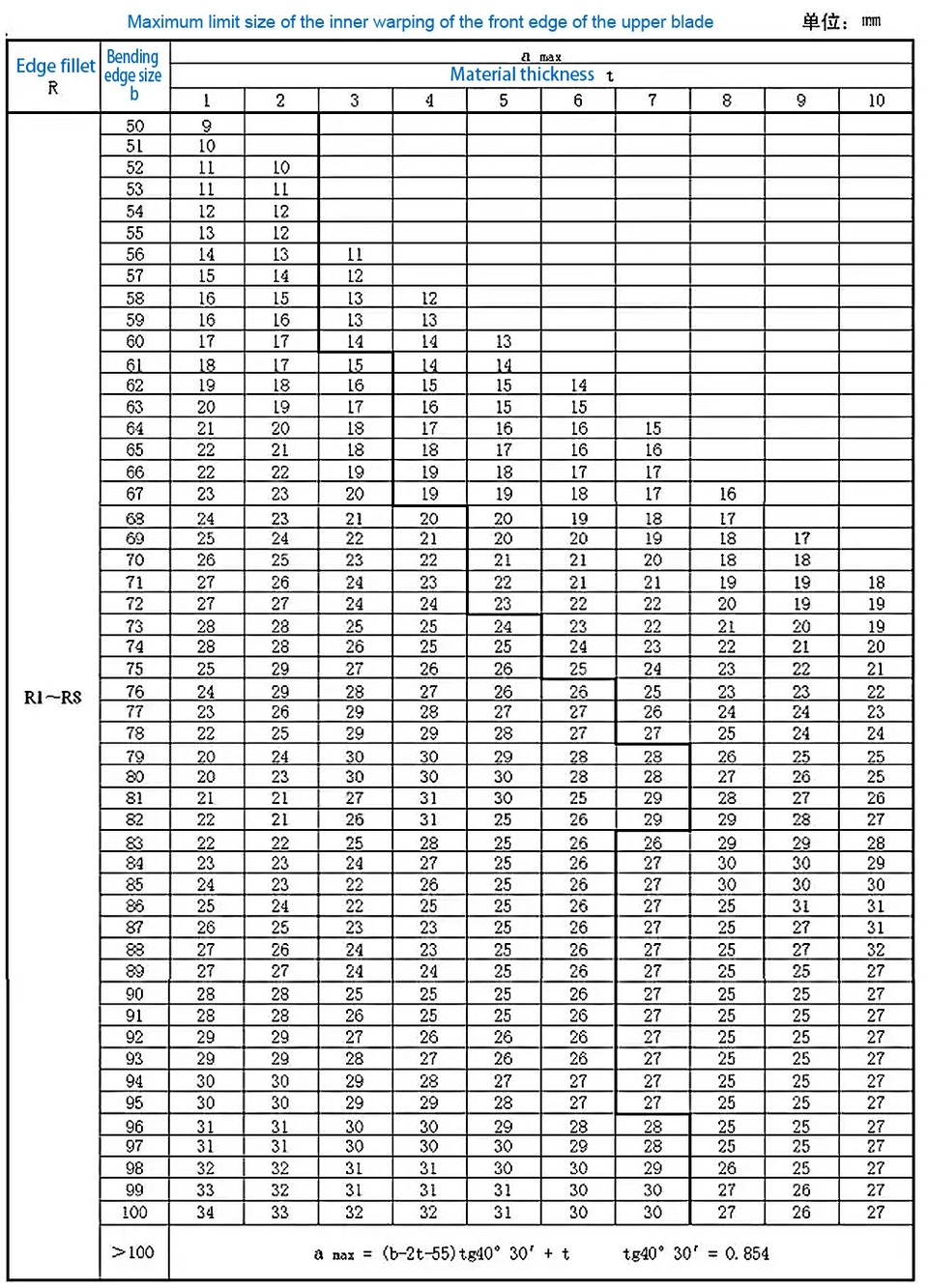

5. يُبيَّن الحد الأقصى لمقاس الانثناء الداخلي للحافة الأمامية لحافة السكين العلوية في الشكل 5. ويُحدَّد الحد الأقصى لمقاس المطابقة بين الجانب b والجانب a وفقًا لاختلاف قوالب السكين العلوية.
