عندما يواجه مشغلو ماكينة الثني CNC JUGAO أعطالًا في نظام السيرفو، يتوقف الإنتاج فورًا، ويجد كثيرون صعوبة في تحديد نقطة البدء في استكشاف الأعطال وإصلاحها. واستنادًا إلى خبرة عملية واسعة في ماكينات الثني CNC، فإن الغالبية العظمى من إنذارات نظام السيرفو تنجم عن مشكلات بسيطة — مثل أعطال الإنكودر، أو خلل في الأسلاك، أو إعدادات سيرفو غير صحيحة، أو مقاومة ميكانيكية مفرطة. يوضح هذا الدليل منهجًا منهجيًا خطوة بخطوة لتشخيص أعطال نظام السيرفو في ماكينة الثني وإصلاحها، بما يمكّن المشغلين من استعادة وظائف الماكينة بسرعة مع الحفاظ على دقة التموضع واستقرار محرك السيرفو.

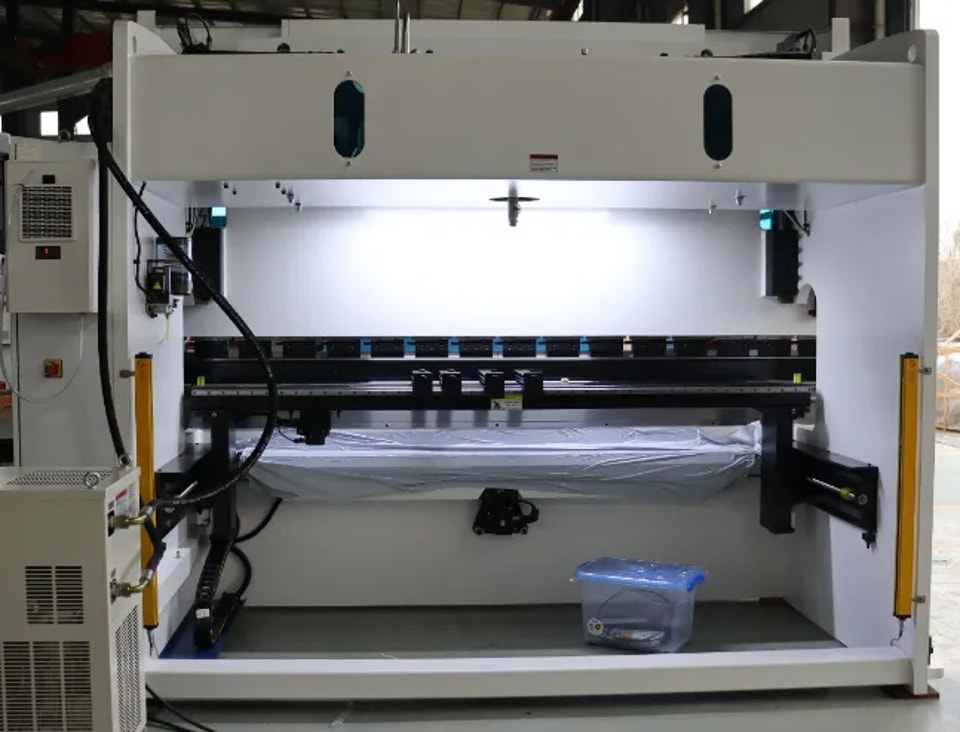

تحديد الأعطال الشائعة في نظام السيرفو لماكينة الثني

قبل الشروع في أي إصلاح، تتمثل الخطوة الأولى والأكثر أهمية في تحديد نوع عطل السيرفو المحدد الظاهر على وحدة تحكم CNC. تعتمد ماكينات الثني الحديثة أساسًا على محركات السيرفو في وظيفتين رئيسيتين: تشغيل نظام المقياس الخلفي وتمكين التحكم في التزامن الهيدروليكي.

أنماط إنذار السيرفو النموذجية في ماكينات الثني CNC

تشمل أشهر إنذارات السيرفو المرتبطة بأعطال نظام ماكينة الثني ما يلي:

• إنذارات زيادة حمل السيرفو

• أعطال اتصال الإنكودر

• إنذارات انحراف الموضع

• ارتفاع حرارة مشغل السيرفو

• حماية زيادة التيار في محرك السيرفو

يشير كل نوع من الإنذارات إلى سبب جذري مختلف. ويُعد تفسير رموز الإنذار المعروضة على وحدات التحكم الشائعة (بما في ذلك أنظمة Delem وESA وCybelec) أمرًا أساسيًا لتسريع عملية استكشاف الأعطال وتجنّب الفحوصات غير الضرورية.

عملية تشخيص خطوة بخطوة لأعطال نظام السيرفو في ماكينة الثني

يتطلب استكشاف أعطال نظام المؤازر منهجية منظمة لتجنّب استبدال المكوّنات دون حاجة وتقليل زمن التوقف. تضمن الخطوات التالية تشخيصًا منطقيًا وفعالًا.

2.1 مراجعة رموز إنذار محرك المؤازر

تتمثل الخطوة الأولى في التحقق من رسائل الإنذار المعروضة على كلٍ من لوحة محرك المؤازر ووحدة تحكم CNC. تأتي معظم محركات المؤازر مزودة برموز تشخيصية تفصيلية توفر مؤشرات مهمة حول العطل. ومن الضروري توثيق ثلاث معلومات أساسية:

• رقم رمز الإنذار المحدد

• حالة تشغيل الماكينة عند ظهور الإنذار (مثل: وضع الخمول، الثني، ضبط المقياس الخلفي)

• المحور المتأثر (مثل: محور X للمقياس الخلفي، محور R لضبط الارتفاع)

يُضيّق هذا التوثيق فورًا نطاق الاحتمالات لمعرفة ما إذا كان العطل ناتجًا عن مشكلة كهربائية أو مشكلة ميكانيكية أو إعدادات معلمات غير صحيحة.

2.2 فحص أسلاك محرك المؤازر وواجهات التوصيل

تُعد الكابلات المرتخية أو المتضررة من أكثر الأسباب شيوعًا وراء أعطال نظام المؤازر في مكبس الثني. وينبغي أن يركز الفحص الدقيق على:

• كابلات تغذية محرك المؤازر

• كابلات تغذية الراجعة للمشفّر

• كتل التوصيل داخل خزانة التحكم الكهربائية

قد تؤدي الاهتزازات المستمرة للماكينة أثناء التشغيل طويل الأمد إلى ارتخاء الموصلات وأطراف التوصيل تدريجيًا. وغالبًا ما يكفي شدّ التوصيلات المرتخية واستبدال الكابلات المهترئة أو المتضررة لحل أعطال المؤازر المتقطعة التي يصعب تتبعها.

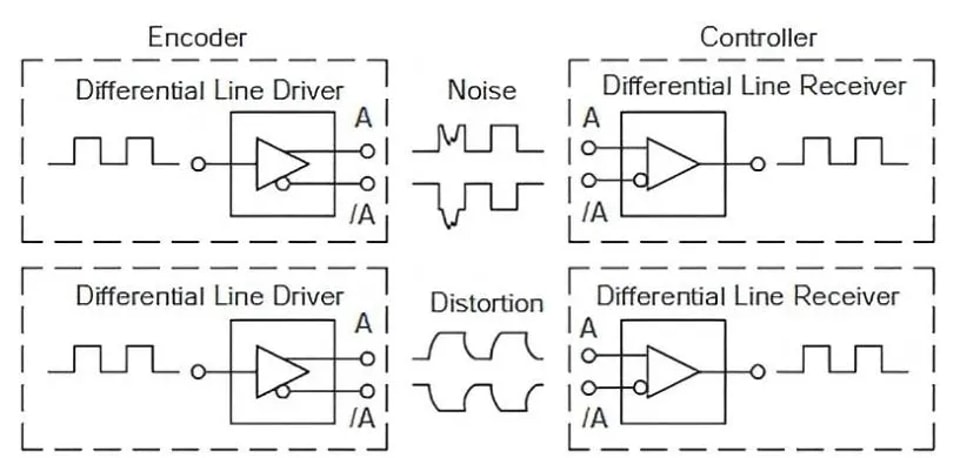

2.3 التحقق من إشارات تغذية الراجعة للمشفّر

تعتمد محركات المؤازر على تغذية راجعة دقيقة من المشفّر للحفاظ على دقة التموضع العالية المطلوبة في عمليات مكبس الثني. وستؤدي إشارات المشفّر غير المستقرة إلى مجموعة من الأعطال، بما في ذلك:

• إنذارات انحراف الموضع

• أخطاء تزامن المحاور

• توقفات مفاجئة وغير مخطط لها لمحرك المؤازر

لتشخيص مشكلات المشفّر، افحص جميع توصيلات المشفّر للتأكد من إحكامها، وتحقق من الكابلات بحثًا عن تلوث بالزيت أو خدوش أو أي تلف ميكانيكي آخر. وإذا لم يُظهر الفحص البصري أي مؤشرات، فاستخدم قائمة التشخيص المدمجة في محرك المؤازر لإجراء اختبار للإشارة والتحقق من أداء المشفّر.

الأسباب الميكانيكية لأعطال نظام السيرفو في ماكينة الثني

ليست كل أعطال نظام المؤازر كهربائية بطبيعتها؛ فالمقاومة الميكانيكية الزائدة سبب شائع وغالبًا ما يتم تجاهله في إصدار إنذارات المؤازر. ويُعدّ معالجة المشكلات الميكانيكية أمرًا بالغ الأهمية لاستعادة التشغيل الطبيعي لنظام المؤازر ومنع تكرار الأعطال.

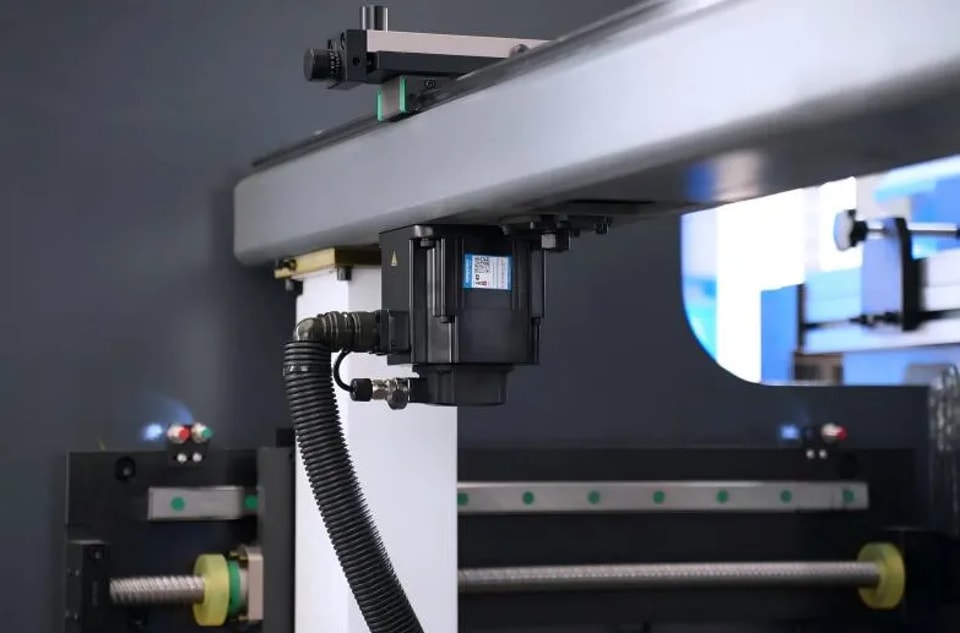

3.1 مقاومة الاحتكاك في أدلة التوجيه الخطية للمقياس الخلفي

تتعرّض أدلة التوجيه الخطية للمقياس الخلفي لتراكم الغبار وبرادة المعدن والحطام أثناء التشغيل اليومي، كما تؤدي قلة التزييت إلى تفاقم المشكلة. وعندما تزداد المقاومة، يضطر محرك المؤازر إلى بذل قوة إضافية لتحريك محور المقياس الخلفي، مما يؤدي غالبًا إلى:

• إنذارات زيادة حمل السيرفو

• ارتفاع غير طبيعي في درجة حرارة محرك المؤازر

• بطء في تموضع المقياس الخلفي

إن تنظيف أدلة التوجيه تنظيفًا شاملًا لإزالة جميع الحطام، وتطبيق مادة التزييت الموصى بها من الشركة المصنعة على المسامير الكروية ومكوّنات أدلة التوجيه، يقلل بشكل كبير من مقاومة الاحتكاك ويعيد نظام المؤازر إلى حالته التشغيلية الطبيعية.

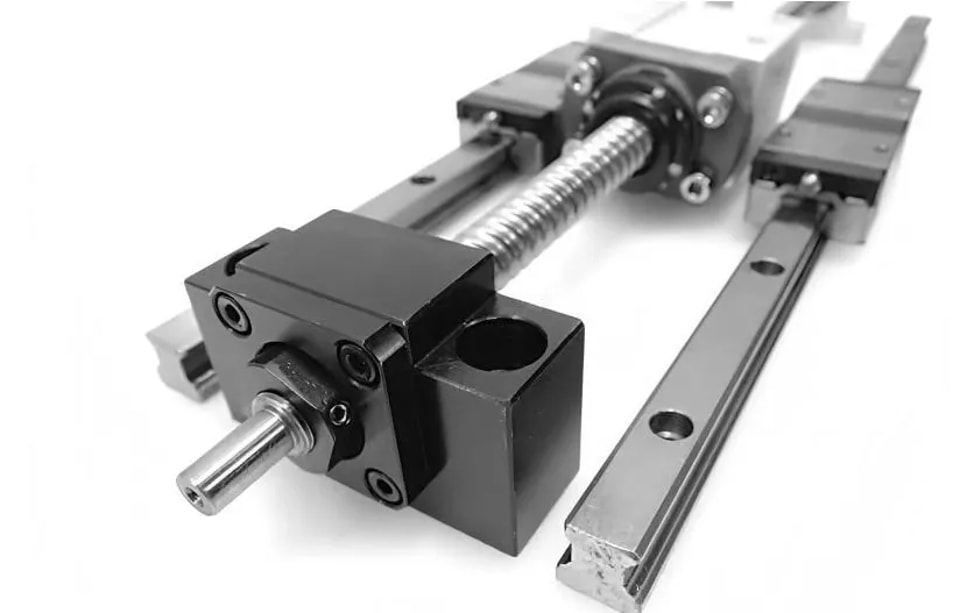

3.2 عدم محاذاة المسامير الكروية

قد يؤدي التركيب غير الصحيح أثناء إعداد الماكينة أو التآكل الناتج عن الاستخدام المطوّل إلى عدم محاذاة المسامير الكروية، وهو مصدر رئيسي آخر للمقاومة الميكانيكية. ولتشخيص هذه المشكلة، افحص المكوّنات الأساسية التالية:

• استقامة المسمار الكروي نفسه

• محاذاة الوصلة التي تربط محرك المؤازر بالمسمار الكروي

• مستويات تآكل المحامل في طرفي المسمار الكروي

يؤدي تصحيح عدم محاذاة المسمار الكروي واستبدال المحامل البالية إلى إزالة الحمل الزائد عن محرك المؤازر، مما يمنع إنذارات الحمل الزائد ويطيل عمر خدمة المحرك.

أخطاء معلمات السيرفو وعيوب المعايرة

تُعدّ إعدادات معلمات المؤازر غير الصحيحة من الأسباب الرئيسية لأعطال نظام المؤازر في مكابس الثني، ولا سيما بعد صيانة الماكينة أو استبدال المكوّنات أو تحديثات برنامج CNC. وحتى الانحرافات البسيطة عن المعلمات الموصى بها قد تعطل نظام المؤازر بالكامل.

4.1 مشكلات إعداد معلمات المؤازر

ستؤدي المعلمات غير المضبوطة بشكل صحيح والمتعلقة بالتسارع أو حدود السرعة أو سماحية الموضع إلى إطلاق إنذارات المؤازر فورًا وإعاقة تشغيل الماكينة. وتشمل المعلمات الرئيسية التي يجب التحقق منها وإعادة معايرتها ما يلي:

• معلمات كسب المؤازر

• إعدادات التسارع والتباطؤ

• عتبات سماحية انحراف الموضع

يجب ضبط جميع المعلمات بالقيم الدقيقة الموصى بها من قِبل مُصنّع مكبس الثني لضمان تشغيل سلس لنظام المؤازر.

4.2 انحرافات معايرة موضع المقياس الخلفي

إذا أصبح مرجع موضع المقياس الخلفي غير دقيق بسبب حركة ميكانيكية أو خلل كهربائي، ستكتشف وحدة تحكم CNC انحرافًا غير طبيعي في الموضع وتُطلق إنذارًا. ولحل ذلك، أجرِ عملية معايرة كاملة تتضمن:

• معايرة إرجاع المحور إلى نقطة الصفر

• إعادة ضبط كاملة لمرجع موضع المقياس الخلفي

• التحقق من دقة الموضع باستخدام أدوات قياس عالية الدقة

تضمن المعايرة الصحيحة عمل نظام السيرفو ضمن نطاق التحمل المحدد من قِبل الشركة المصنعة، مما يزيل إنذارات انحراف الموضع الخاطئة.

استراتيجيات وقائية للحد من أعطال نظام السيرفو

إن منع أعطال نظام السيرفو في مكبس الثني أكثر كفاءة وأقل تكلفة بكثير من إصلاحها أثناء توقف الإنتاج غير المخطط له. ويُعد تطبيق برنامج صيانة وقائية استباقي أفضل وسيلة لضمان استقرار نظام السيرفو على المدى الطويل.

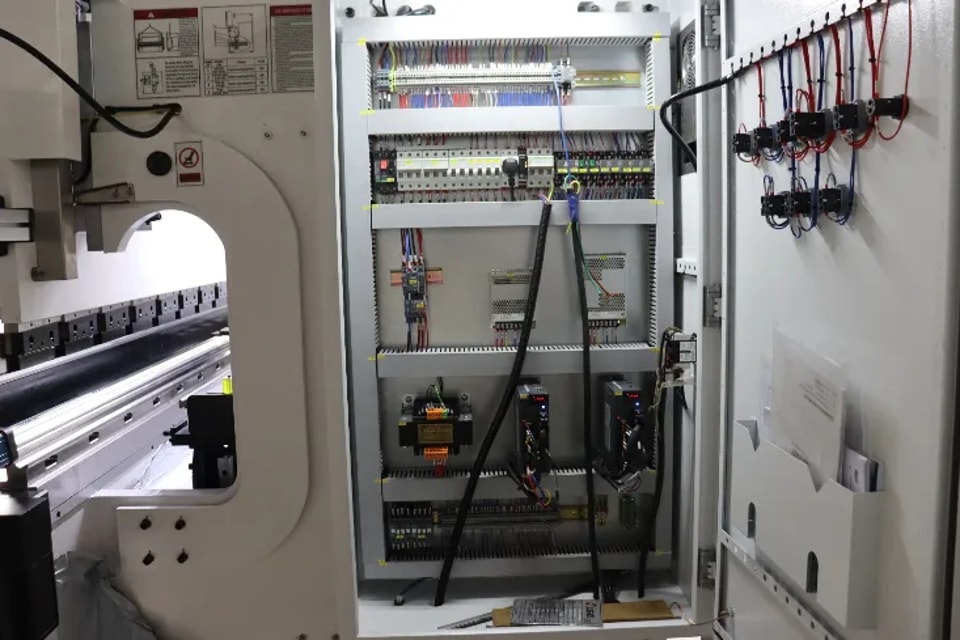

5.1 الفحوصات الكهربائية المجدولة

تُعد الفحوصات المنتظمة لخزانة التحكم الكهربائية ومكوّنات النظام الكهربائية الخاصة بالسيرفو أمرًا أساسيًا. وركّز على التأكد من:

• تبريد خادم السيرفو بشكل فعّال ومن دون عوائق

• تنظيف مرشحات التهوية بانتظام لمنع تراكم الغبار

• تأمين جميع الأطراف والكابلات الكهربائية بإحكام

يمكن أن يؤدي تراكم الغبار داخل خزانة التحكم إلى ارتفاع الحرارة وعدم استقرار الاتصال، مما يسبب أعطالًا متقطعة أو مستمرة في نظام السيرفو. ويوصى بإجراء فحوصات بصرية أسبوعية وتنظيفات عميقة شهرية.

5.2 التزييت والصيانة الميكانيكية

إن التزييت الصحيح لجميع المكوّنات الميكانيكية المتحركة يقلل بشكل كبير الحمل على محرك السيرفو ويمنع التآكل المفرط. وتشمل مهام الصيانة الأساسية ما يلي:

• التنظيف المنتظم للبراغي الكروية لإزالة الشوائب

• تزييت قضبان التوجيه الخطية وفق جدول محدد وبالمزلق المناسب

• الإزالة الفورية لنشارة المعادن والشوائب من جميع الأجزاء المتحركة للمقياس الخلفي ونظام الثني

تزيل هذه الصيانة الروتينية الإجهاد الميكانيكي غير الضروري عن نظام السيرفو وتقلل من خطر إنذارات الحمل الزائد وارتفاع الحرارة.

5.3 المراقبة اللحظية لدرجة حرارة السيرفو والحمل

توفر معظم وحدات التحكم الحديثة في مكابس الثني CNC وظيفة المراقبة اللحظية لدرجة حرارة محرك السيرفو ومستويات الحمل. يجب على المشغلين وفرق الصيانة التحقق من هذه القيم بانتظام؛ فأي زيادة مفاجئة وغير طبيعية في درجة الحرارة أو الحمل تشير إلى مشكلة كامنة (مثل المقاومة الميكانيكية أو أعطال التوصيلات الكهربائية).

إن التحقق من هذه المؤشرات التحذيرية ومعالجتها فورًا يمنع تفاقم المشكلات البسيطة إلى أعطال كبيرة في نظام السيرفو وتوقف الإنتاج غير المخطط له.

الأسئلة الشائعة

6.1 ما الأسباب الأكثر شيوعًا لأعطال نظام السيرفو في مكبس الثني؟

استنادًا إلى الخبرة العملية في هذا المجال، فإن الأسباب الثلاثة الأكثر شيوعًا هي ارتخاء كابلات تغذية الراجعة للإنكودر، وعدم كفاية تزييت المكونات الميكانيكية للمقياس الخلفي، والتكوين غير الصحيح لمعلمات السيرفو. وتشكل هذه المشكلات الثلاث الغالبية العظمى من إنذارات السيرفو أثناء التشغيل اليومي.

6.2 هل يمكن أن تؤدي المقاومة الميكانيكية إلى تفعيل إنذارات السيرفو؟

نعم، تُعد المقاومة الميكانيكية سببًا رئيسيًا في إطلاق إنذارات السيرفو. فعندما تصبح البراغي الكروية أو قضبان التوجيه الخطية أو غيرها من المكوّنات المتحركة متسخة أو غير محاذاة أو مهترئة، يُجبر محرك السيرفو على العمل تحت حمل زائد. ويؤدي هذا الحمل الإضافي مباشرة إلى إطلاق إنذارات زيادة حمل السيرفو، كما قد يسبب مشكلات ثانوية مثل ارتفاع حرارة المحرك.

6.3 ما أسرع طريقة لتشخيص عطل في نظام السيرفو؟

ابدأ بتسجيل رمز إنذار خادم السيرفو وتفسيره، فهذه هي أهم خطوة على الإطلاق لتضييق نطاق سبب العطل. بعد ذلك، افحص جميع التوصيلات الكهربائية وتوصيلات الإنكودر بحثًا عن الارتخاء أو التلف، ثم تحقّق من وجود مقاومة ميكانيكية مفرطة في المحور المتأثر. ولا تُعدّل معلمات السيرفو إلا بعد استبعاد المشكلات الكهربائية والميكانيكية لتجنب التغييرات غير الضرورية في الإعدادات.

6.4 كم مرة يجب فحص نظام السيرفو في مكبس الثني؟

في بيئات الإنتاج العادية، يُوصى بإجراء فحص بصري أساسي لنظام السيرفو (بما في ذلك التوصيلات، والاتصالات، ونظافة المكوّنات الميكانيكية) على أساس أسبوعي. كما يجب إجراء فحص صيانة وقائية أكثر شمولًا—يشمل التزييت، واختبار إشارة الإنكودر، والتحقق من المعلمات، ومعايرة مستشعرات الحرارة/الحمل—مرة كل شهر.

الخلاصة

يمكن أن تؤدي أعطال نظام السيرفو في مكبس الثني إلى تعطيل جداول الإنتاج والإضرار بدقة عمليات ثني المعادن، لكن الغالبية العظمى من هذه المشكلات يمكن حلها بسرعة وفعالية عبر نهج منظم لاستكشاف الأعطال خطوة بخطوة. فمن خلال تفسير رموز إنذار السيرفو أولًا، ثم فحص التوصيلات وإشارات التغذية الراجعة للإنكودر، وإزالة المقاومة الميكانيكية المفرطة، والتحقق من إعدادات معلمات السيرفو، يستطيع المشغلون وفرق الصيانة تحديد معظم الأعطال وإصلاحها بدقة مع الحد الأدنى من التوقف.

إن الصيانة الوقائية الاستباقية والمنتظمة هي حجر الأساس لاستقرار نظام السيرفو وموثوقيته على المدى الطويل. ومن خلال الالتزام بالفحوصات الكهربائية المجدولة، والتزييت والصيانة الميكانيكية المستمرة، والمراقبة اللحظية لدرجة حرارة السيرفو والحمل، يمكن للشركات خفض معدل أعطال السيرفو بشكل كبير وضمان تشغيل مكابس الثني JUGAO بسلاسة. أما في حالات مشكلات السيرفو المستمرة أو المعقدة التي لا يمكن حلها باستكشاف الأعطال الأساسي، فيُنصح بالاستعانة بفريق دعم فني محترف لضمان التشخيص الدقيق والحل الفعّال، وتقليل خسائر الإنتاج وحماية الأداء طويل الأمد للماكينة.
