ما هي النقاط الرئيسية للتوصيل الكهربائي لآلة ثني الأنابيب؟

تتعطل العديد من ماكينات ثني الأنابيب، سواء بسبب إنذارات مستمرة أو مشاكل متقطعة أو حتى الفشل في التشغيل بعد التجميع. ومن خلال سنوات خبرتي، وجدت أن السبب الحقيقي غالبًا لا يكون عطلًا ميكانيكيًا، بل توصيلًا كهربائيًا غير صحيح. إذا كنت ترغب في فهم كيفية توصيل وإدارة النظام الكهربائي لماكينة ثني الأنابيب بشكل صحيح، فأنت في المكان المناسب. في هذا المقال، سأشرح الخطوات الأساسية للتوصيلات الكهربائية، موضحًا لماذا تُعد كل خطوة مهمة وكيف تتجنب الأخطاء الشائعة التي قد تؤدي إلى مشكلات خفية، بما يضمن سلامة الماكينة ودقتها وعمرها التشغيلي.

تعرّف على أساسيات التوصيلات الكهربائية لماكينات ثني الأنابيب

يكمن جوهر التوصيلات الكهربائية لماكينات ثني الأنابيب في ضمان توافق الجهد والتيار، وإعداد نظام التأريض، وتركيب أسلاك التحكم، وتكوين أجهزة الحماية وفقًا لمتطلبات المعدّة. ويُعدّ إنجاز هذه المهام على نحو صحيح شرطًا أساسيًا لحركة السيرفو السلسة، وزوايا الثني الدقيقة، وموثوقية أنظمة CNC.

مطابقة جهد وتردد مصدر الطاقة

قبل توصيل الكابلات، تأكد دائمًا من أن جهد وتردد مصدر الطاقة في الورشة يتوافقان مع المواصفات المقننة للماكينة. وعادةً ما تكون ماكينات ثني الأنابيب متوافقة مع مواصفات محددة مثل 380 فولت/50 هرتز أو 460 فولت/60 هرتز. وتشمل عواقب عدم توافق الجهد تعطل العاكس، وإنذارات السيرفو، وارتفاع حرارة المكونات الكهربائية.

اختر مقاس الكابل وسعته المناسبين.

يُعد اختيار الكابل جانبًا بالغ الأهمية في التوصيلات الكهربائية لماكينات ثني الأنابيب. وقد تؤدي الكابلات ذات المقاس الأصغر من المطلوب إلى هبوط الجهد، أو عدم استقرار التشغيل، أو الفصل المتكرر أثناء عمليات الثني عالية الحمل. أوصي باختيار سلك التغذية بناءً على التيار المقنن للماكينة، مع ترك هامش أمان لتحمّل الأحمال القصوى.

التأريض ومتطلبات التأريض لماكينة ثني الأنابيب

يُعدّ التأريض السليم من أكثر الجوانب التي يتم إغفالها بسهولة في التوصيلات الكهربائية لماكينة ثني الأنابيب، لكنه من أهم الجوانب لضمان السلامة واستقرار التحكم.

لماذا يُعد التأريض ضروريًا لماكينات ثني الأنابيب CNC؟

تُعد موثوقية نظام التأريض أمرًا بالغ الأهمية لسلامة العاملين واستقرار المعدّة. فالتأريض الجيد يمنع حوادث الصعق الكهربائي ويكبح بفعالية الضوضاء الكهربائية التي تتداخل مع وحدات تحكم CNC ومحركات السيرفو؛ بينما قد يؤدي التأريض الضعيف بسهولة إلى حالات غير طبيعية مثل الإنذارات العشوائية، وأخطاء الاتصال، وعدم استقرار تموضع المحاور.

كيفية تنفيذ تأريض فعّال

عند التأريض، يجب مراعاة نقطتين: أولًا، يجب توصيل طرف التأريض الخاص بالماكينة مباشرةً بنقطة تأريض مخصصة منخفضة المقاومة؛ وثانيًا، تجنب مشاركة التأريض مع معدات عالية القدرة مثل ماكينات اللحام لمنع التداخل مع النظام الكهربائي لماكينة ثني الأنابيب.

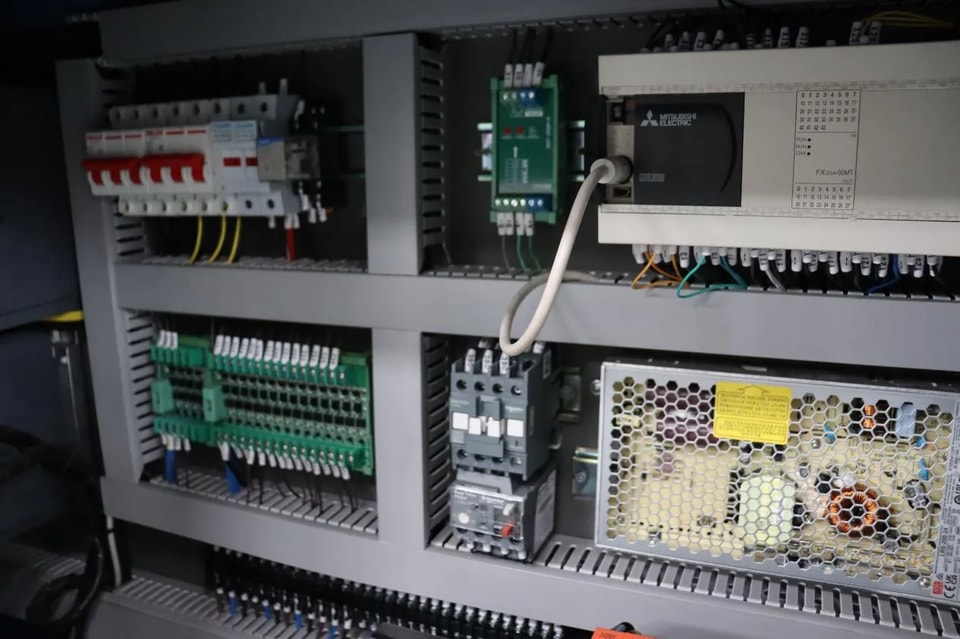

توصيلات خزانة التحكم واتصال الإشارات

إلى جانب مصدر الطاقة الرئيسي، تشمل التوصيلات الكهربائية لماكينة ثني الأنابيب أيضًا دوائر التحكم داخل الخزانة الكهربائية.

فصل سلك الطاقة عن سلك التحكم

مبدأ التوصيل لدي هو أن خطوط الطاقة وخطوط الإشارة يجب أن تكون منفصلة تمامًا. ويمكن أن يتداخل التداخل الكهرومغناطيسي المحمول عبر خطوط الطاقة مع إشارات المشفر والاتصال مع CNC؛ كما أن فصل الخطوط يضمن استقرار النظام ودقة الثني.

تحقق من إحكام الأطراف والملصقات.

غالبًا ما تنشأ الأعطال الكهربائية من الأطراف المفكوكة. أثناء التركيب، تحقق دائمًا من إحكام كل طرف ومن وضوح الملصقات. وهذا يعزز الموثوقية ويسهّل استكشاف الأعطال لاحقًا بسرعة وأمان.

أجهزة الحماية وإجراءات السلامة الكهربائية

يجب أن يشتمل التوصيل الكهربائي الكامل لماكينة ثني الأنابيب على أجهزة حماية مناسبة لضمان سلامة الماكينة والمشغلين.

قواطع الدائرة وحماية الحمل الزائد

تُستخدم قواطع الدائرة ومرحلات الحمل الزائد الحراري للحماية من قصر الدائرة ومخاطر زيادة التيار. أثناء التركيب، تأكد من أن قيمها الاسمية تتوافق مع المواصفات الكهربائية لماكينة ثني الأنابيب، وأكمل الاختبار قبل التشغيل.

زر الإيقاف الطارئ ودائرة الأمان

يجب توصيل دائرة الإيقاف الطارئ بشكل صحيح واختبارها أثناء مرحلة التوصيل الكهربائي. وتضمن دائرة الأمان الموثوقة توقف الماكينة فورًا عند حدوث أي خلل أو حالة طارئة.

قائمة التحقق الكهربائية قبل التشغيل

قبل تشغيل ماكينة ثني الأنابيب المثبتة حديثًا، أقوم دائمًا بإجراء فحص كهربائي للنظام.

التحقق من تسلسل الأطوار واتجاه الدوران

قد يؤدي تسلسل الأطوار غير الصحيح إلى دوران المحرك والمضخة الهيدروليكية في اتجاهين متعاكسين. يمكن لهذا الفحص البسيط أن يمنع أضرارًا جسيمة خلال مرحلة التشغيل الأولي.

اختبارات العزل والاستقرار الكهربائي

يُعد اختبار مقاومة العزل وسيلة مهمة للتحقق من الحالة الجيدة للكابلات والمكونات الكهربائية. وفي حالة عدم وجود حمل، إذا ظلت قراءة الجهد مستقرة، فهذا يدل على أن التوصيلات الكهربائية لماكينة ثني الأنابيب جاهزة للتشغيل.

تجنب أخطاء التوصيل الكهربائي الشائعة

على مر السنين، اكتشفت بعض الأخطاء المتكررة في التوصيلات الكهربائية لماكينات ثني الأنابيب.

استخدام مصدر طاقة مشترك

إن مشاركة مصدر طاقة مع معدات ثقيلة قد تؤدي بسهولة إلى تقلبات في الجهد وعدم استقرار في التشغيل. ويُعد مصدر الطاقة المخصص خيارًا أكثر أمانًا.

تجاهل الإرشادات الكهربائية الخاصة بالمصنّع

لكل ماكينة ثني أنابيب متطلبات كهربائية محددة. وغالبًا ما يؤدي تجاهل هذه المواصفات إلى إنذارات متكررة، وتقليص عمر المكونات، ووقت توقف غير ضروري.
