ما هي المكونات الرئيسية لماكينة ثني الأنابيب؟

تُعد ماكينات ثني الأنابيب من المعدات الأساسية لتحقيق ثني دقيق للأنابيب. سواء كانت هيدروليكية أو كهربائية أو من نوع CNC، فإن بنيتها الأساسية تدور حول ثلاث وظائف رئيسية: التثبيت المستقر، والدوران الدقيق، والدعم الفعال. إن فهم وظيفة كل مكوّن يساعد على التشغيل الصحيح وصيانة المعدات.

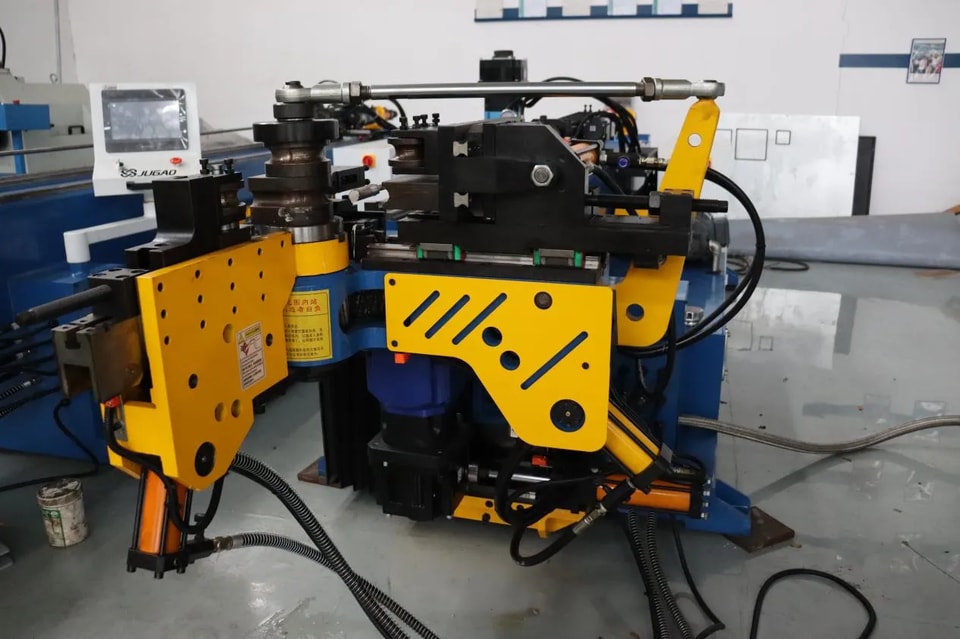

1. آلية الدوران للثني (ذراع الثني)

تتكون هذه الآلية من قالب الثني (القالب الرئيسي)، وذراع الثني، ونظام نقل الحركة. يُثبَّت قالب الثني على عمود دوّار، ويقود ذراع الثني الأنبوب ليدور حول القالب، ما يحقق التحكم في زاوية الثني. وتكون طريقة النقل عادةً محركًا هيدروليكيًا أو محرك سيرفو أو آلية الرف والترس، وهي التي تحدد عزم الثني والدقة.

2. آلية التثبيت

وتشمل قالب التثبيت وأسطوانة التثبيت (أو الأسطوانة الهوائية). وتتمثل وظيفتها في تثبيت الأنبوب بإحكام على قالب الثني، ومنع الأنبوب من الانزلاق أو التحرك أثناء الثني. ويجب أن تكون قوة التثبيت كبيرة ومتجانسة بما يكفي؛ وإلا فقد يحدث تجعد أو تشوه في المقطع العرضي.

3. آلية السنبة وآلية تشغيل السنبة

بالنسبة للأنابيب رقيقة الجدار أو الثني نصف القطر الصغير، تُعد السنبة المكوّن الأساسي الذي يمنع انهيار الجانب الداخلي للأنبوب وتجعده. وعادةً ما تكون السنبة من النوع الكروي أو الصلب، وتتصل بواسطة قضيب السنبة، ويتم التحكم في موضعيها الأمامي والخلفي بواسطة أسطوانة أو محرك سيرفو. وتؤثر دقة تموضع السنبة مباشرةً على جودة الثني.

4. قالب مانع للتجعد (لوحة مانعة للتجعد)

يُركَّب خلف قالب الثني، ويضغط على الجانب الداخلي للأنبوب أثناء الثني، مما يمنع تكوّن التجاعيد على القوس الداخلي. ويتطابق شكله بدقة مع انحناء قالب الثني، مما يجعله قالبًا مساعدًا لا غنى عنه للحصول على ثني أنابيب عالي الجودة.

5. نظام القدرة

تستخدم ماكينات ثني الأنابيب الهيدروليكية محطة مضخة هيدروليكية وأسطوانات وصمامات كهربائية مغناطيسية بوصفها القلب الأساسي، ما يوفر قوة تثبيت وثني عالية؛ بينما تستخدم ماكينات ثني الأنابيب الكهربائية محركات مؤازرة ومخفضات ومسامير كروية لتحقيق تحكم عالي الدقة. إن استقرار نظام القدرة يؤثر مباشرةً في إنتاجية المعدّات وعمرها التشغيلي.

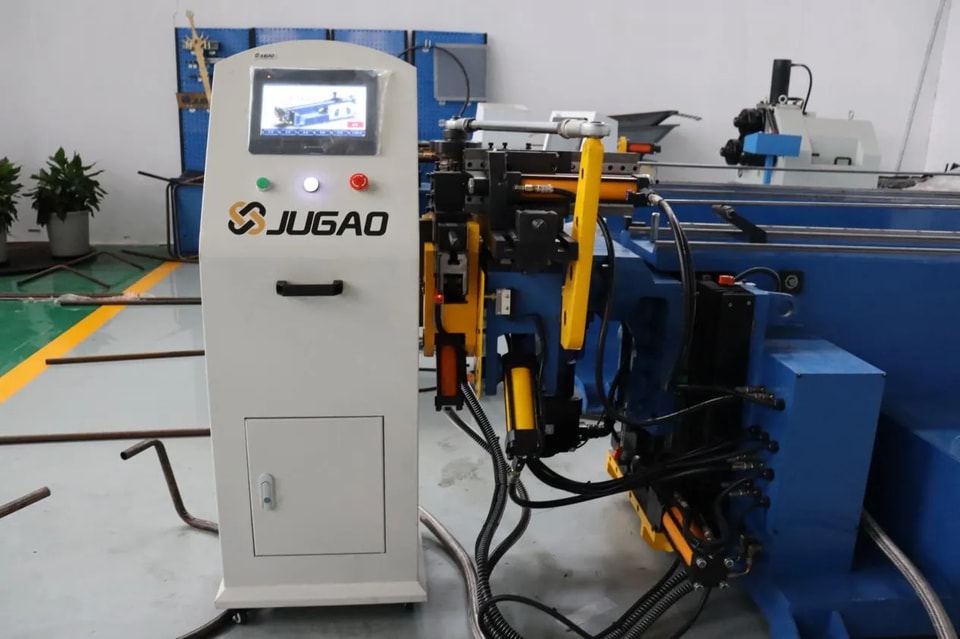

6. نظام التحكم

تستخدم ماكينات ثني الأنابيب الحديثة عمومًا أنظمة تحكم رقمية PLC أو CNC، ومزودة بواجهة تفاعل بين الإنسان والآلة (شاشة لمس). يتيح التحكم القابل للبرمجة المعالجة الآلية لأشكال الأنابيب المعقدة ثلاثية الأبعاد، بما في ذلك زاوية الثني، وزاوية الدوران المكانية للثنيات المتعددة، ومسافة التغذية.

7. آلية التغذية والدوران (الطرازات متعددة المحاور)

تُستخدم لتحقيق المعالجة المستمرة للثنيات المتعددة. تتحكم عربة التغذية (المحور Y) في التغذية الخطية للأنبوب، بينما يتحكم المحور الدوّار (المحور B) في زاوية الدوران المكانية للأنبوب أثناء الثني. ويُقاد عادةً بواسطة محرك مؤازر، مقترن بقضبان توجيه عالية الدقة ونظام مسنن وجريدة مسننة.

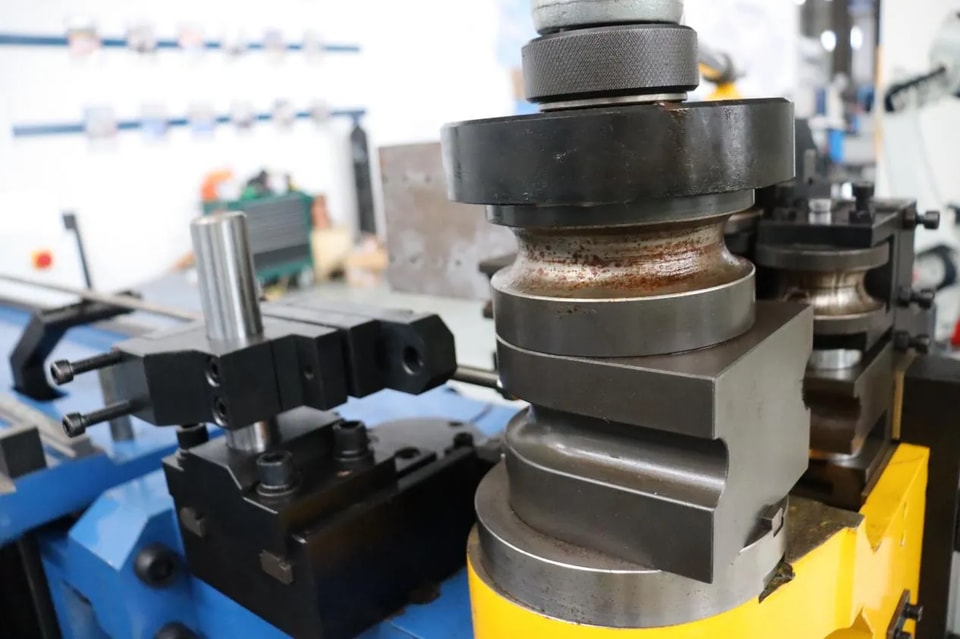

8. نظام القوالب

يشمل ذلك قوالب الثني، وقوالب التثبيت، وقوالب منع التجعد، والقلوب، وقوالب التوجيه، ويتم تصميمها بشكل منفصل وفقًا لاختلاف أقطار الأنابيب وأنصاف أقطار الثني. وتكون مواد القوالب عادةً Cr12MoV أو فولاذ أدوات سبائكي، مع معالجة حرارية لتحسين مقاومة التآكل. وتحدد دقة القوالب مباشرةً جودة الأنبوب المثني.

9. السرير وقضبان التوجيه

باعتباره الهيكل الأساسي للآلة بأكملها، يجب أن يتمتع السرير بصلابة كافية لتحمل عزم الثني الكبير أثناء عملية الثني. وغالبًا ما تستخدم ماكينات ثني الأنابيب الثقيلة هياكل مصبوبة متكاملة أو هياكل ملحومة من ألواح فولاذية عالية السماكة. وتُستخدم قضبان التوجيه لضمان دقة حركة آليات التغذية والدوران.

10. نظام التبريد والتشحيم

يشكّل مبرد الزيت الهيدروليكي، ومضخة زيت التشحيم، والموزع نظام التبريد والتشحيم، مما يضمن ثبات درجة حرارة الزيت ويقلل تآكل الأجزاء المتحركة أثناء التشغيل المستمر.

إن ماكينة ثني الأنابيب جهاز دقيق يدمج بدرجة عالية تقنيات الميكانيكا والهيدروليك والكهرباء والقوالب. فمن التثبيت إلى الثني، ومن دعم القلب إلى الربط متعدد المحاور، يؤدي كل مكوّن دورًا حاسمًا. ولا يمكن تحقيق إنتاج ثني أنابيب بكفاءة وثبات وجودة عالية إلا عندما تعمل جميع الأنظمة بتناغم.
