ما هي آلة درفلة الصفائح المعدنية؟ [ التعريف ومبدأ العمل ]

ما هي آلة درفلة الصفائح المعدنية؟ آلة درفلة الصفائح المعدنية هي جهاز معالجة يقوم بثني الصفائح المعدنية إلى دوائر أو أقواس أو أشكال أخرى. وتطبق ضغطًا على الصفيحة المعدنية عبر دوران البكرات وحركتها النسبية، مما يؤدي إلى حدوث تشوه لدن تدريجيًا، لينتج في النهاية القوس أو السطح المنحني المطلوب. وتستخدم آلات الدرفلة على نطاق واسع في تصنيع أوعية الضغط والأنابيب والغلايات وهياكل المراوح ومكونات الطيران وغيرها من المجالات.

1. ما هي آلة درفلة الصفائح المعدنية؟

1) تعريف آلة درفلة الصفائح:

تشمل الخطوات الرئيسية ما يلي:

– تموضع الصفيحة: ضع الصفيحة المعدنية بين بكرات آلة درفلة الصفائح.

الضغط المبدئي والثني المسبق: تضغط البكرة العلوية إلى الأسفل لتثبيت الصفيحة المعدنية وإجراء ثني مسبق للحواف لتقليل طول الحواف المستقيمة بعد التشكيل.

– تشكيل الحواف: من خلال تدوير البكرات وضبط الضغط، تُثنى المادة الصفائحية تدريجيًا إلى القوس أو السطح المنحني المطلوب.

– التفريغ: بعد اكتمال الدرفلة، تُفك البكرات وتُزال القطعة النهائية.

2. المكونات الرئيسية لآلة درفلة الصفائح

نظام البكرات:

يتكون عادة من بكرة علوية وبكرة سفلية وبكرات جانبية، وهي مسؤولة عن تثبيت الصفيحة المعدنية ولفها. وتصنع البكرات عادة من فولاذ سبائكي عالي المتانة، مقاوم للتآكل وصلب.

نظام القيادة:

يوفر القدرة الدورانية للبكرات. أما الأنواع الميكانيكية فتستخدم نقل الحركة بالتروس، في حين تستخدم الأنواع الهيدروليكية وأنواع المؤازرة الأسطوانات الهيدروليكية أو المحركات للقيادة.

النظام الهيدروليكي:

يُستخدم للتحكم في رفع البكرات وخفضها وضبط الضغط، بما يضمن دقة المعالجة واستقرارها.

نظام التحكم:

يشمل التحكم اليدوي وأنظمة CNC. ويمكن لنظام CNC ضبط معلمات التشغيل مسبقًا لتحقيق التشغيل الآلي.

القاعدة والإطار:

يدعمان المعدة بأكملها، ويضمنان ثباتها ودقتها أثناء التشغيل.

3. مبدأ عمل ماكينة درفلة الصفائح

تستخدم ماكينة الثني بكرات لتطبيق الضغط ودوران الصفيحة المعدنية، مما يؤدي إلى خضوعها للتشوه اللدن وثنيها تدريجيًا إلى الشكل المطلوب (مثل أسطوانة أو مخروط أو قوس).

ما هو مبدأ عمل ماكينة درفلة الصفائح المعدنية؟ تتحقق هذه العملية من خلال ضبط الموضع النسبي للبكرات واستخدام نظام الدفع. وسيجري تحليل مبدأ العمل بالتفصيل أدناه.

1) سير العمل الأساسي

تتكون ماكينة درفلة الصفائح عادةً من بكرة علوية وبكرة سفلية (أو بكرات جانبية). يتم تشكيل الصفيحة المعدنية تدريجيًا من خلال التثبيت والدوران والثني بين البكرات. والخطوات المحددة كما يلي:

- تثبيت الصفيحة

تُوضع الصفيحة بين البكرات، ويُطبَّق ضغط لأسفل (أو لأعلى) بواسطة البكرة العلوية (أو السفلية) لتثبيت الصفيحة ومنع انزلاقها.

- المعالجة المسبقة للثني

لتقليل طول الحافة المستقيمة للوح، تقوم ماكينة درفلة الصفائح بثنيٍ أوليّ (يُسمّى الثني المسبق) عند طرفي اللوح.

يتم الحصول على الشكل المستدير الأولي لحافة الصفيحة من خلال ضبط الضغط وموضع البكرات.

- تشكيل الدرفلة بالثني

تبدأ البكرات بالدوران، مما يؤدي إلى تحرك الصفيحة وهي في وضع التثبيت. ومع مرور الصفيحة بين البكرات، تخضع تدريجيًا لثني لدن لتكوين الانحناء المطلوب.

- الضبط والتصحيح

عند الحاجة، يمكن تحسين الانحناء أو الشكل بشكل أكبر من خلال ضبط الضغط وموضع البكرات.

هذهماكينة ثني الصفائح ذات الأربع بكراتيمكنها تحقيق تصحيح أكثر دقة بمساعدة البكرات الجانبية.

- تفريغ المنتج النهائي

بعد اكتمال الدرفلة، تُرخّى البكرات ويُزال المنتج المُشغَّل من ماكينة الدرفلة.

2) مبادئ عمل ماكينات درفلة الصفائح ذات الهياكل المختلفة

- ماكينة درفلة صفائح ثلاثية البكرات متماثلة

الخصائص الهيكلية:

تُركَّب البكرة العلوية بشكل متماثل بين البكرتين السفليتين. ويمكن للبكرة العلوية التحرك رأسيًا، بينما تدور البكرتان السفليتان لدفع الصفيحة إلى الحركة.

مبدأ العمل:

تُضغط الصفيحة إلى أسفل بواسطة البكرة العلوية وتُثبَّت بواسطة البكرة السفلية.

يتسبب دوران البكرة السفلية في تحرك الصفيحة، بينما تطبّق البكرة العلوية قوة ثني على الصفيحة.

تُثنى الصفيحة مرارًا بفعل دوران البكرة السفلية، ثم تُشكَّل في النهاية.

الميزة:

البنية بسيطة، لكن لا يمكن ثني حواف الصفيحة مسبقًا مباشرةً.

- ماكينة درفلة صفائح ثلاثية البكرات غير متماثلة

الخصائص الهيكلية:

تكون البكرة العلوية هي البكرة الرئيسية، وتُستخدم إحدى البكرتين السفليتين لتثبيت الصفيحة المعدنية، بينما تُستخدم الأخرى للمساعدة في الثني.

مبدأ العمل:

بعد تثبيت الصفيحة، تُثنى الحواف مسبقًا من خلال ضبط موضع البكرات.

تدور البكرة العلوية، مما يؤدي إلى تحرك الصفيحة مع تطبيق قوة ثني في الوقت نفسه.

تُشكِّل الحركة النسبية بين البكرات القوس المطلوب تدريجيًا.

الميزة:

يمكن ثنيها مسبقًا، مما يجعلها مناسبة للتشغيل عالي الدقة.

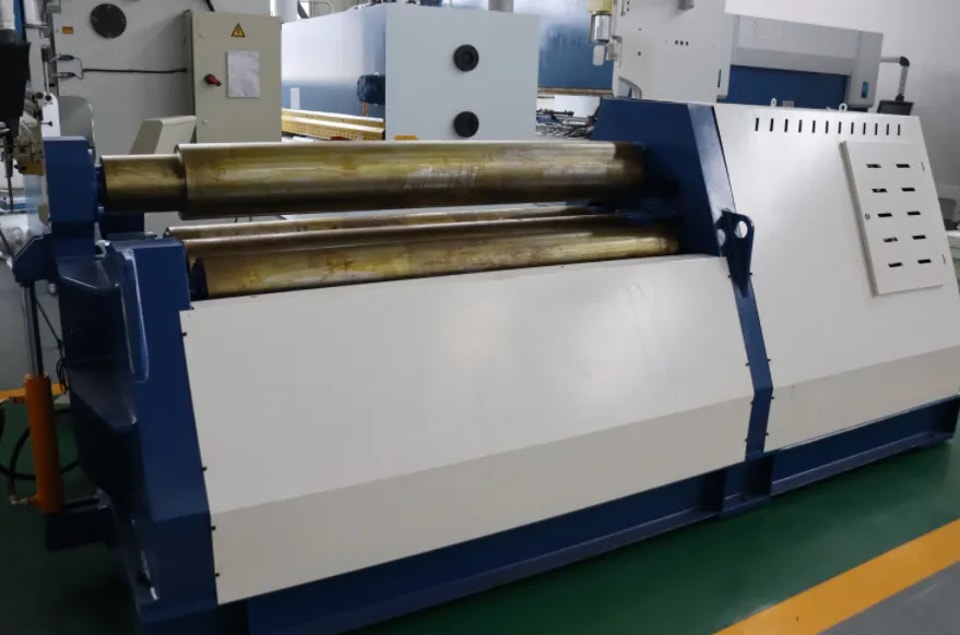

- ماكينة ثني الصفائح ذات الأربع بكرات

الخصائص الهيكلية:

بكرة علوية واحدة، وبكرة سفلية واحدة، وبكرتان جانبيتان، وتُستخدم البكرات الجانبية لتثبيت الصفيحة المعدنية وتقويمها.

مبدأ العمل:

تُثبَّت الصفيحة المعدنية بواسطة البكرتين العلوية والسفلية، وتُستخدم البكرات الجانبية للتموضع.

تطبّق البكرة العلوية قوة ثني، مما يؤدي إلى تحرك الصفيحة.

تقوم البكرات الجانبية بتصحيح شكل انحناء الصفيحة المعدنية بشكل إضافي.

الميزة:

من السهل تشغيلها، عالية الدقة، ويمكنها إتمام الثني المسبق واللف في عملية واحدة.

3) المبادئ الفيزيائية الأساسية

يعتمد مبدأ عمل ماكينة درفلة الصفائح المعدنية على مبدأ التشوه اللدن للمعادن. وبالتحديد، يشمل ما يلي:

تأثير قوة الثني:

عندما تتجاوز قوة الثني التي يطبقها الأسطوانة حد الخضوع للمادة المعدنية، تتعرض الصفيحة المعدنية لتشوه لدن. ومن خلال تطبيق القوة تدريجيًا، تنثني الصفيحة من الحالة المسطحة إلى الشكل المطلوب.

التحكم في الارتداد المرن:

أثناء عملية الثني، يحدث للصفيحة المعدنية مقدار معين من الارتداد المرن. وتعوض ماكينة درفلة الصفائح هذا الارتداد بتطبيق قوة ثني إضافية لضمان دقة تقوس المنتج النهائي.

عمليات تشكيل متعددة:

بالنسبة للألواح الأسمك أو الأكثر صلابة، يلزم الثني المتكرر للوصول تدريجيًا إلى الشكل المطلوب.

4. مجالات تطبيق ماكينات درفلة الصفائح المعدنية

ما هي تطبيقات ماكينات درفلة الصفائح المعدنية؟ التفاصيل كما يلي:

القطاعات التطبيقية:

– تصنيع أوعية الضغط: درفلة الأجسام الأسطوانية أو المنحنية للحاويات الكبيرة مثل الغلايات وخزانات التخزين.

تصنيع الأنابيب: إنتاج أنابيب كبيرة القطر أو مجاري التهوية.

– بناء السفن: معالجة الأسطح المنحنية لألواح هياكل السفن.

– قطاع الطيران والفضاء: تصنيع مكونات منحنية أو أسطوانية للطائرات والصواريخ وغيرها من المعدات.

– البناء والتشييد: مكونات هيكلية فولاذية مدرفلة لأعمال البناء، مثل الأعمدة والعوارض المنحنية، إلخ.

مثال تطبيقي:

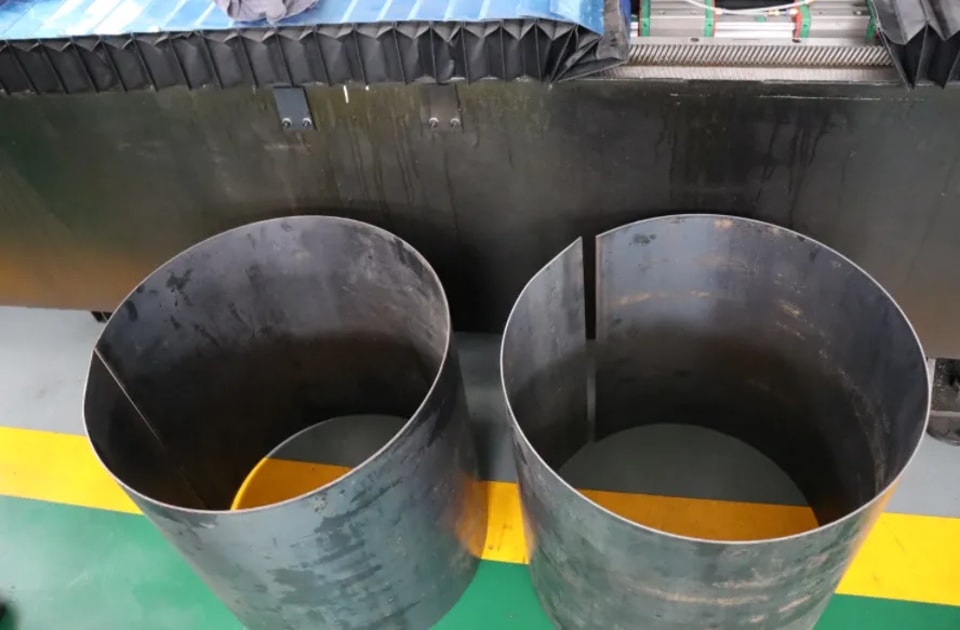

– تصنيع خزانات تخزين أسطوانية: يتم تشكيل جسم الخزان عن طريق ثني الصفائح المعدنية بشكل مستمر.

– معالجة الأنابيب المخروطية: استخدم ماكينة درفلة صفائح مخروطية لتقليل قطر الصفيحة تدريجيًا.

– إنشاء الهياكل الفولاذية للمباني: مثل العوارض المنحنية أو الهياكل الداعمة الأسطوانية للجسور.

5. الخلاصة

تستخدم ماكينات درفلة الصفائح دوران البكرات والضغط لتقوس الصفائح المعدنية تدريجيًا إلى الشكل المطلوب. ويكمن مبدأها الأساسي في الاستفادة من خصائص التشوه اللدن للمعادن، مع نظام تحكم دقيق، لتحقيق عمليات ثني فعالة ودقيقة. وتناسب الأنواع المختلفة من ماكينات درفلة الصفائح المواد المختلفة ومتطلبات الأشكال المتنوعة، مما يوفر دعمًا حيويًا للتصنيع الحديث.

ما هي ماكينة درفلة المعادن؟ تُعد ماكينة الدرفلة إحدى المعدات الأساسية في معالجة المعادن الحديثة. ومع التطور المستمر والتحديثات التقنية، أصبحت أداة رئيسية لعمليات الثني عالية الكفاءة وعالية الدقة. سواء كانت معدات ميكانيكية تقليدية أو ماكينات درفلة CNC الحديثة، فإنها توفر دعمًا حاسمًا لتشكيل المعادن ومعالجتها عبر مختلف الصناعات.
