تظهر مشكلات مزامنة رامات مكابس الثني من JUGAO عادةً على شكل زوايا ثني غير منتظمة، أو حركة غير متسقة لمحوري Y1 وY2، أو تنبيهات إنذار مستمرة على وحدة تحكم CNC. ويمكن أن تنشأ هذه المشكلات في الآلات الجديدة وكذلك الآلات التي تعمل منذ فترة طويلة، كما أن إهمالها سيؤثر مباشرةً في دقة الثني، وعمر الأدوات، والاستقرار العام للإنتاج. ستتناول هذه المقالة الأسباب الرئيسية لفشل مزامنة رام مكبس الثني من JUGAO، وتُرشدك عبر خطوات عملية لتشخيص الأسباب الجذرية، وتعرض حلولًا عملية لاستعادة التشغيل السلس والدقيق للآلة.

فهم مبدأ عمل مزامنة الكبّاس في المكبس الثني

قبل الشروع في أي عملية استكشاف للأعطال وإصلاحها، من الضروري التأكد من أن مشغّل الآلة يفهم جيدًا آلية المزامنة في مكبس الثني CNC الحديث.

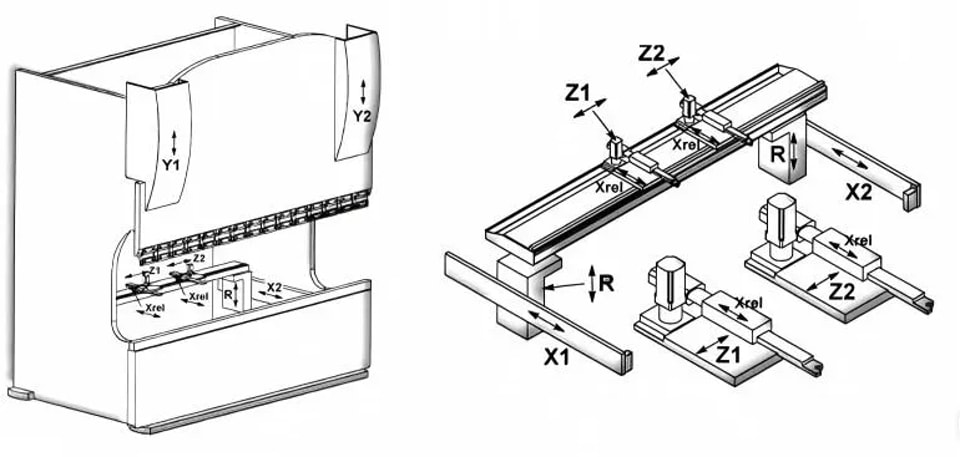

التحكم في المحورين Y1 وY2 في المكابس الثني CNC

في معظم مكابس الثني الهيدروليكية CNC، يُدار الرام ويُتحكم به بواسطة أسطوانتين هيدروليكيتين مستقلتين، اليسرى (Y1) واليمنى (Y2). وتتلقى وحدة تحكم CNC باستمرار بيانات تغذية راجعة عن الموضع من أجهزة التشفير الخطية، وتضبط الصمامات التناسبية بشكل ديناميكي لضمان حفاظ الرام على مسار حركة متوازٍ تمامًا أثناء التشغيل.

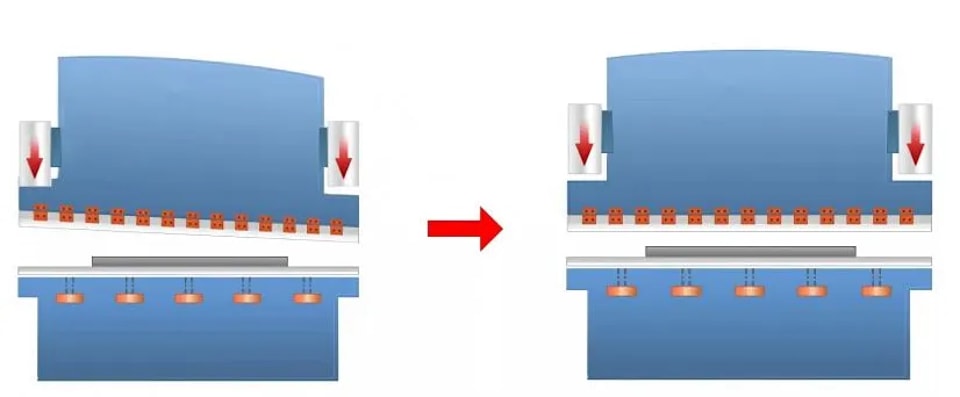

إن فشل نظام المزامنة سيؤدي إلى ميلان الرام قليلًا أثناء عملية الثني، مما ينتج عنه المشكلات التالية:

• انحرافات في زوايا الثني

• تآكل غير متساوٍ للأدوات

• تركيز الإجهاد على إطار الآلة

إن الفهم الواضح لنظام التحكم هذا يمكّن من التشخيص الدقيق لمشكلات مزامنة رام مكبس الثني من JUGAO، ويجنب التخمين العشوائي في عملية استكشاف الأعطال وإصلاحها.

العوامل الهيدروليكية التي تؤدي إلى خلل مزامنة الكبّاس في المكبس الثني

يُعد عدم استقرار النظام الهيدروليكي أحد أكثر الأسباب شيوعًا لمشكلات المزامنة في التطبيقات العملية.

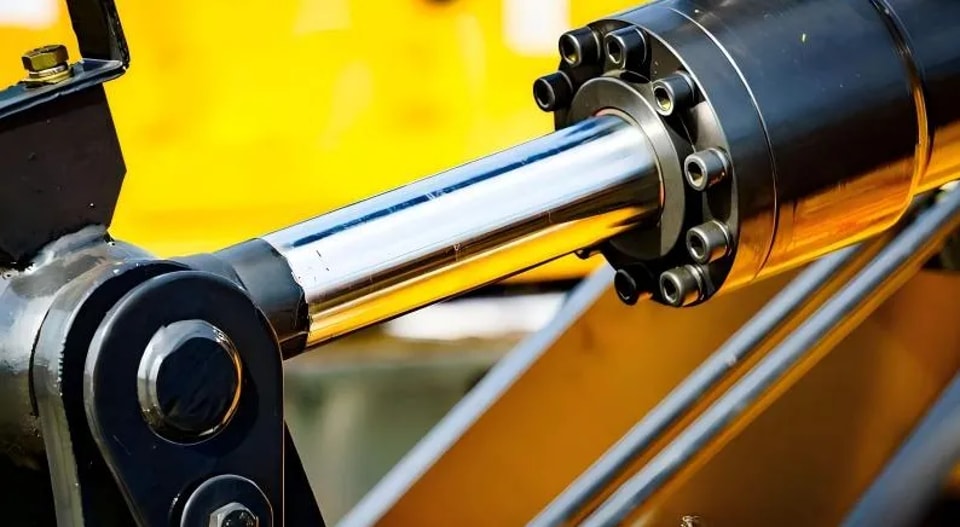

عدم توازن الضغط الهيدروليكي عبر الأسطوانات

إذا كان الضغط الهيدروليكي المزوَّد إلى إحدى الأسطوانتين أقل قليلًا من الآخر، فلن يتمكن الرام من الحفاظ على حالة التوازي أثناء الحركة. ويعود هذا الاختلال في الضغط عادةً إلى العوامل التالية:

• تآكل الأختام الهيدروليكية

• تسرب الزيت الداخلي في النظام الهيدروليكي

• انسداد صمامات التحكم الهيدروليكية

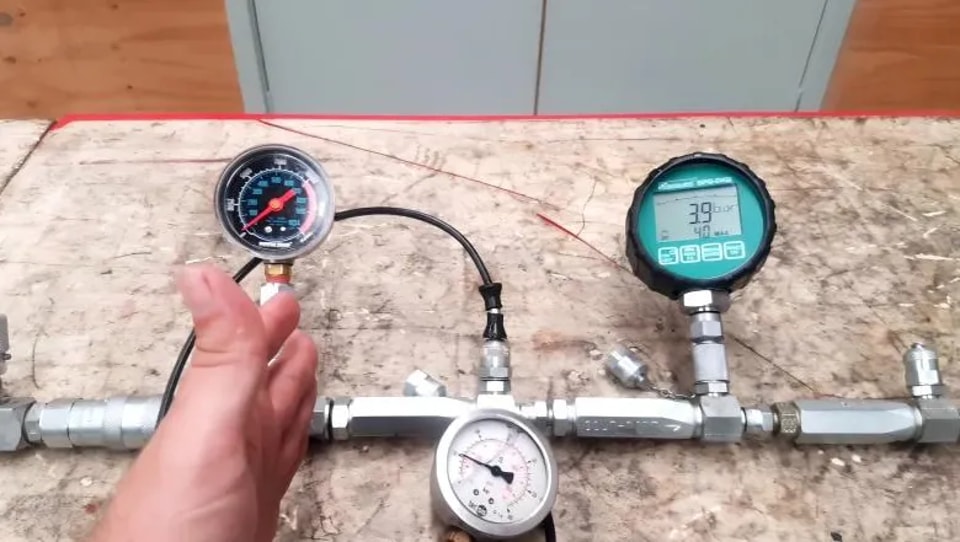

لتشخيص هذه المشكلة، يُوصى باستخدام مقاييس ضغط مُعايرة لقياس ضغط النظام على جانبي أسطوانتي Y1 وY2. وبمجرد اكتشاف اختلال في الضغط، يلزم فحص الأختام الهيدروليكية والصمامات التناسبية على الفور.

السائل الهيدروليكي الملوث

تلوث السائل الهيدروليكي يضعف دقة الصمامات التناسبية بشكل كبير. فحتى الجسيمات الصلبة الصغيرة جدًا في السائل يمكن أن تعطل سرعة استجابة الصمامات، مما يؤدي إلى تأخر التصحيحات بين محوري Y1 وY2.

إن الترشيح المنتظم للسائل الهيدروليكي واستبداله وفق الجدول الزمني من الإجراءات الوقائية التي لا غنى عنها لتجنب أعطال مزامنة رام مكبس الثني من JUGAO الناتجة عن تلوث النظام الهيدروليكي.

أعطال أجهزة التشفير الخطية وأنظمة التغذية الراجعة

تُعد التغذية الراجعة الدقيقة في الوقت الحقيقي لموضع الرام الضمان الأساسي للتشغيل الطبيعي لنظام المزامنة.

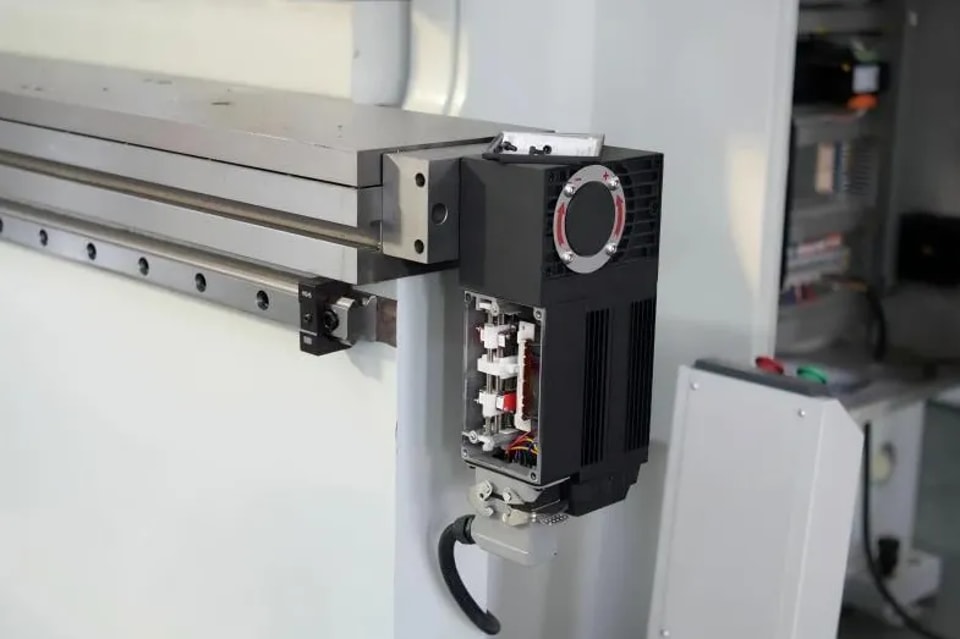

اختلال محاذاة المقاييس الخطية أو تلفها

إذا أصبح أحد أجهزة التشفير الخطية مفككًا أو غير محاذٍ، أو إذا تلوث سطحه بالغبار والحطام، فسيرسل إشارات موضع غير دقيقة إلى نظام التحكم CNC. وتؤدي هذه التغذية الراجعة غير الصحيحة إلى أن يقوم المتحكم إما بتصحيح الموضع بشكل مفرط أو غير كافٍ، مما يسبب أخطاء في المزامنة.

عند استكشاف هذا الجانب وإصلاحه، يجب اتباع الخطوات التالية بدقة:

1. افحص إحكام وسلامة حوامل تثبيت جهاز التشفير

2. نظّف سطح المقياس الخطي بعناية لإزالة الملوثات

3. تحقق من وجود أضرار مادية مثل الخدوش أو الانبعاجات على جهاز التشفير والمقياس

غالبًا ما يؤدي استبدال المشفّرات التالفة إلى حلّ أخطاء مزامنة كباس ماكينة الثني JUGAO فورًا.

التداخل الكهربائي في إشارات التغذية الراجعة

يمكن أن يؤدي ضعف تأريض النظام الكهربائي أو تلف كابلات الإشارة إلى عدم استقرار نقل إشارات التغذية الراجعة. وتؤدي هذه التشويشات إلى الظواهر غير الطبيعية التالية:

• اهتزاز مفاجئ للكباس أثناء الحركة

• تفعيل رموز الإنذار المتعلقة بالمزامنة على وحدة تحكم CNC

• انحراف تدريجي لموضع الكباس الفعلي عن الموضع المضبوط

يُعد استخدام كابلات إشارة محمية وتطبيق إجراءات التأريض القياسية أمرًا بالغ الأهمية لضمان التشغيل المستقر لأنظمة مكابس الثني CNC عالية الدقة.

مشكلات في البنية الميكانيكية وتشوه الإطار

في بعض الحالات، لا تكون أعطال المزامنة ناتجة عن أعطال هيدروليكية أو كهربائية، بل عن مشكلات في البنية الميكانيكية للماكينة.

تشوه الإطار تحت الأحمال العالية

إذا كانت ماكينة الثني تُستخدم بكثرة في أعمال الثني القريبة من أقصى طاقتها دون ضبط مناسب لتعويض الانحناء، فقد يحدث تشوّه دائم في هيكل الماكينة مع مرور الوقت. ويؤثر هذا التشوّه مباشرةً في توازي حركة الكباس، ويؤدي في النهاية إلى مشكلات مزامنة واضحة في كباس ماكينة الثني JUGAO.

يُعد استخدام أدوات قياس عالية الدقة لفحص حالة استقامة الهيكل وسيلة فعالة لتحديد ما إذا كان الإجهاد الإنشائي هو السبب الجذري لمشكلة المزامنة.

تآكل قضبان التوجيه والرام

يؤدي التآكل المفرط في قضبان التوجيه إلى مقاومة ميكانيكية غير متساوية على جانبي الكباس. وتؤدي هذه الاحتكاكات غير المتوازنة إلى تعطيل الحركة السلسة للكباس، مما يسبب عدم استقرار في نظام المزامنة.

إن التزييت الدوري لقضبان التوجيه والفحص المنتظم لأسطح التلامس الانزلاقية بين الكباس وقضبان التوجيه ضروريان لمنع مثل هذا الخلل الميكانيكي غير المتوازن.

مشكلات في معاملات CNC والمعايرة

في بعض الحالات، لا يكون فشل المزامنة بسبب تلف في العتاد، بل بسبب الإعداد غير الصحيح لمعلمات نظام CNC.

معايرة غير صحيحة لمحوري Y1/Y2

إذا تم استبدال مكونات ماكينة الثني مؤخرًا أو جرى تحديث وحدة تحكم CNC، فعادةً ما تكون هناك حاجة إلى إعادة معايرة كاملة للنظام. وتشمل خطوات المعايرة الأساسية ما يلي:

• تنفيذ إجراء العودة إلى نقطة المرجع لمحوري Y1 وY2

• إجراء معايرة توازي الكباس

• ضبط معلمات تعويض الانحناء

إن إتقان الطريقة الصحيحة لمعايرة ماكينة ثني CNC يمكن أن يزيل عددًا كبيرًا من رسائل الإنذار المتعلقة بالمزامنة في التشغيل اليومي.

سوء تهيئة المعلمات بعد الصيانة

قد يؤدي التعديل غير السليم لمعلمات نظام CNC أثناء الصيانة إلى تغيير سرعة الاستجابة أو نطاق السماحية لنظام التحكم في المزامنة، مما يسبب حركة غير طبيعية للكباس.

يُعد نسخ جميع المعلمات الأصلية احتياطيًا قبل إجراء أي تعديلات على نظام CNC والالتزام الصارم بإرشادات التشغيل الخاصة بالشركة المصنعة أثناء عملية تعديل المعلمات من القواعد التشغيلية الأساسية.

استكشاف الأعطال وإصلاحها خطوة بخطوة لمزامنة رام مكبس الثني

عند التعامل مع مشكلات مزامنة كباس ماكينة الثني JUGAO، فإن اتباع عملية تشخيص منظمة ومنهجية أمر ضروري لتحسين الكفاءة والدقة:

الخطوة 1: التحقق من توازن الضغط الهيدروليكي

قِس الضغط الهيدروليكي للأسطوانتين Y1 وY2 أثناء عملية الثني الفعلية، وقارن بين مجموعتي البيانات. وفي الوقت نفسه، تحقّق بعناية من وجود علامات تسرب داخلي للزيت في النظام الهيدروليكي، مثل الارتفاع غير الطبيعي في درجة حرارة الزيت أو انخفاض الضغط.

الخطوة 2: فحص أجهزة التشفير الخطية وحزم الأسلاك

تحقق من نظافة المشفّرات الخطية والمقاييس الخطية، وافحص سلامة كابلات الإشارة للتأكد من عدم وجود انقطاع أو تآكل، وتأكد من جودة اتصال التأريض للنظام للتخلص من عوامل التداخل الكهربائي.

الخطوة 3: التحقق من حالة المحاذاة الميكانيكية

افحص حالة تزييت قضبان التوجيه، وتحقق من وجود احتكاك أو تآكل غير طبيعي في الأسطح الانزلاقية، واستخدم أدوات قياس دقيقة للكشف عن أي تشوّه في هيكل الماكينة أو عدم محاذاة الكباس.

الخطوة 4: إعادة معايرة نظام التحكم CNC

قم بإجراء معايرة كاملة لمحوري Y1 وY2، وتحقق من الحركة المتوازية للكباس في عدة مواضع للسكتة لضمان أن أداء المزامنة يفي بمتطلبات الإنتاج.

إن الالتزام بهذه العملية التشخيصية خطوة بخطوة يمكن أن يتجنب الاستبدال غير الضروري لقطع الماكينة ويقلل من توقف الإنتاج الناتج عن أعطال المعدات.

الأسئلة الشائعة (FAQs)

ما السبب الرئيسي لخلل مزامنة رام مكبس الثني؟

استنادًا إلى الخبرة العملية في الموقع، فإن عدم توازن الضغط الهيدروليكي بين الأسطوانتين وعدم محاذاة المشفّرات الخطية هما السببان الأكثر شيوعًا لفشل مزامنة كباس ماكينة الثني JUGAO.

هل يمكن أن تؤدي الصيانة غير الكافية إلى مشكلات في مزامنة رام مكبس الثني؟

بالتأكيد. إن ممارسات الصيانة السيئة مثل استخدام سائل هيدروليكي ملوث، أو ارتخاء حزم الأسلاك الخاصة بنظام التغذية الراجعة، أو عدم التزييت المنتظم للأجزاء الميكانيكية، تزيد بشكل كبير من خطر أعطال المزامنة في مكابس الثني.

كيف نميّز بين الأسباب الميكانيكية والهيدروليكية لمشكلات المزامنة؟

ابدأ التشخيص بقياس الضغط الهيدروليكي للأسطوانتين Y1 وY2. إذا كانت قيم الضغط على الجانبين مستقرة ومتوازنة، فالخطوة التالية هي فحص التآكل الميكانيكي (مثل تآكل قضبان التوجيه) وإشارات التغذية الراجعة غير الطبيعية من المشفّرات.

هل يمكن لإعادة المعايرة أن تحل جميع أخطاء المزامنة؟

في كثير من الحالات العملية، نعم. إن المعايرة الصحيحة لمحوري Y1 وY2 والضبط الدقيق لمعلمات المزامنة في نظام CNC يمكن أن يعيدا بشكل فعال الحركة المتوازية المستقرة للكباس. ومع ذلك، إذا كانت المشكلة ناجمة عن تلف شديد في العتاد (مثل تشوّه الهيكل أو كسر مكونات المشفّر)، فإن إعادة المعايرة وحدها لا تكفي لحل المشكلة.

الخلاصة

نادراً ما يكون فشل مزامنة كباسات ماكينة الثني JUGAO ناتجًا عن عامل واحد؛ بل غالبًا ما يكون نتيجة مجموعة من المشكلات مثل اختلال ضغط النظام الهيدروليكي، أو أعطال المشفّرات، أو التآكل الميكانيكي، أو المعايرة غير الصحيحة لنظام CNC. ومن واقع الخبرة الهندسية العملية، فإن الاكتشاف المبكر للعلامات غير الطبيعية واتباع عملية تشخيص منظمة خطوة بخطوة هما المفتاح لإعادة دقة الثني في ماكينة الثني بسرعة.

من خلال الحفاظ على نظافة النظام الهيدروليكي، وحماية سلامة ودقة مكونات التغذية الراجعة مثل المشفّرات الخطية، وضمان التزييت المنتظم للأجزاء الميكانيكية المتحركة، وإجراء معايرة مجدولة لنظام CNC، يمكن تقليل خطر أعطال مزامنة الكباس بشكل كبير، وإطالة العمر التشغيلي لماكينة الثني.

إذا واجهت مشكلات مزامنة مستمرة وغير محلولة في ماكينة الثني لديك، فمن المستحسن الاتصال بفريق خدمة فنية محترف لإجراء فحص شامل في الموقع ومعايرة دقيقة. إن الصيانة المناسبة وفي الوقت المناسب للمعدات اليوم يمكن أن تتجنب توقف الإنتاج المكلف في المستقبل.
