لماذا يكون تحديد موضع المصد الخلفي للمكبس غير دقيق؟

جدول المحتويات

• الأسباب الميكانيكية الشائعة لعدم دقة تموضع المقياس الخلفي في ماكينة الثني

￮ مسامير كروية وموجهات خطية متآكلة

￮ وصلات مرتخية أو مكونات دفع غير محاذاة

• العوامل الكهربائية وعوامل نظام CNC المؤثرة في دقة المقياس الخلفي

￮ أخطاء تغذية راجعة من مُشفِّر محرك المؤازرة

￮ إعدادات غير صحيحة للمعلمات في متحكم CNC

• كيفية معايرة نظام المقياس الخلفي لماكينة الثني

￮ الخطوة 1: فحص وتنظيف مجموعة المقياس الخلفي

￮ الخطوة 2: التحقق من التوازي الميكانيكي

￮ الخطوة 3: تنفيذ معايرة محاور CNC

• ممارسات الصيانة لمنع أخطاء تموضع المقياس الخلفي

￮ التشحيم والتنظيف الدوريان

￮ اختبار الدقة بشكل دوري

￮ التحكم البيئي

• الأسئلة الشائعة

￮ ما السبب الأكثر شيوعًا لمشكلات عدم دقة تموضع المقياس الخلفي في مكبس الثني؟

￮ كيف أعرف أن المقياس الخلفي يحتاج إلى إعادة معايرة؟

￮ هل يمكن أن تتسبب أخطاء معلمات CNC في عدم دقة تموضع المقياس الخلفي؟

￮ كم مرة ينبغي عليّ فحص دقة المقياس الخلفي؟

• الخلاصة

غالبًا ما يكون التموضع غير الدقيق للمقياس الخلفي في مكبس الثني هو السبب الخفي وراء عدم ثبات أطوال القطع وعدم استقرار أبعاد الحواف في عمليات الثني. واستنادًا إلى الخبرة العملية في الورش، فإن السبب الجذري لهذه المشكلات نادرًا ما يكون متحكم CNC نفسه، بل يرجع عادةً إلى التآكل الميكانيكي أو المعايرة غير الصحيحة أو ضعف الصيانة اليومية. تحلل هذه المقالة أكثر مصادر انحراف تموضع المقياس الخلفي شيوعًا، وتقدم دليلًا عمليًا خطوة بخطوة لاستكشاف الأعطال، وتشارك حلولًا ميدانية فعالة لاستعادة أداء ثني مستقر وعالي الدقة.

الأسباب الميكانيكية الشائعة لعدم دقة تموضع المقياس الخلفي في ماكينة الثني

يعتمد نظام المقياس الخلفي على أجزاء نقل ميكانيكية عالية الدقة، وحتى الانحرافات الميكانيكية البسيطة قد تؤدي إلى أخطاء بمستوى المليمتر في قطع الشغل النهائية.

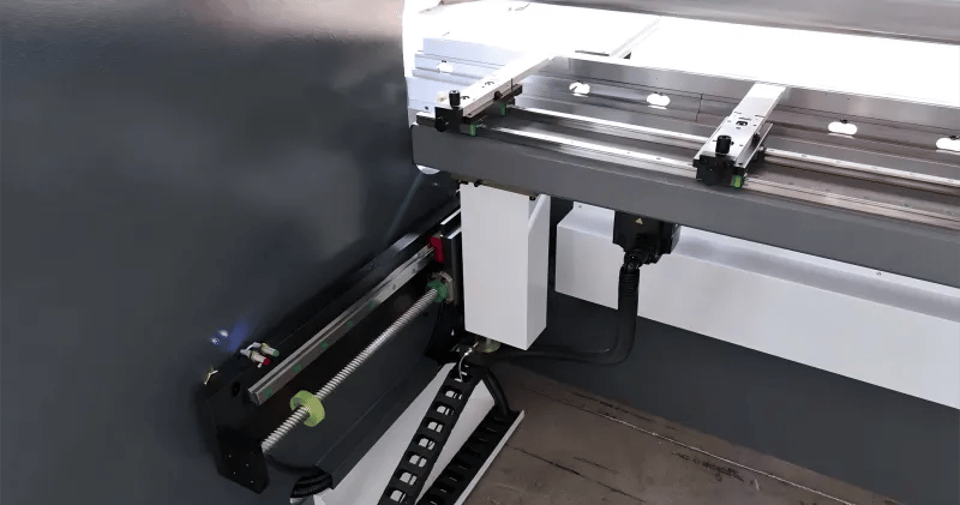

مسامير كروية وموجهات خطية متآكلة

يُعد تآكل براغي الكرات أو قضبان التوجيه الخطية أحد الأسباب الرئيسية لعدم دقة تموضع المقياس الخلفي. ومع الاستخدام الطويل، سيؤدي الغبار وبرادة المعادن وعدم كفاية التشحيم إلى زيادة احتكاك الحركة وإحداث الخلوص العكسي، مما يضعف دقة التموضع مباشرة.

طرق الفحص:

1. حرّك المقياس الخلفي يدويًا ذهابًا وإيابًا في وضع التحريك البطيء.

2. استمع إلى أي ضوضاء غير طبيعية أو اهتزاز غير اعتيادي أثناء الحركة.

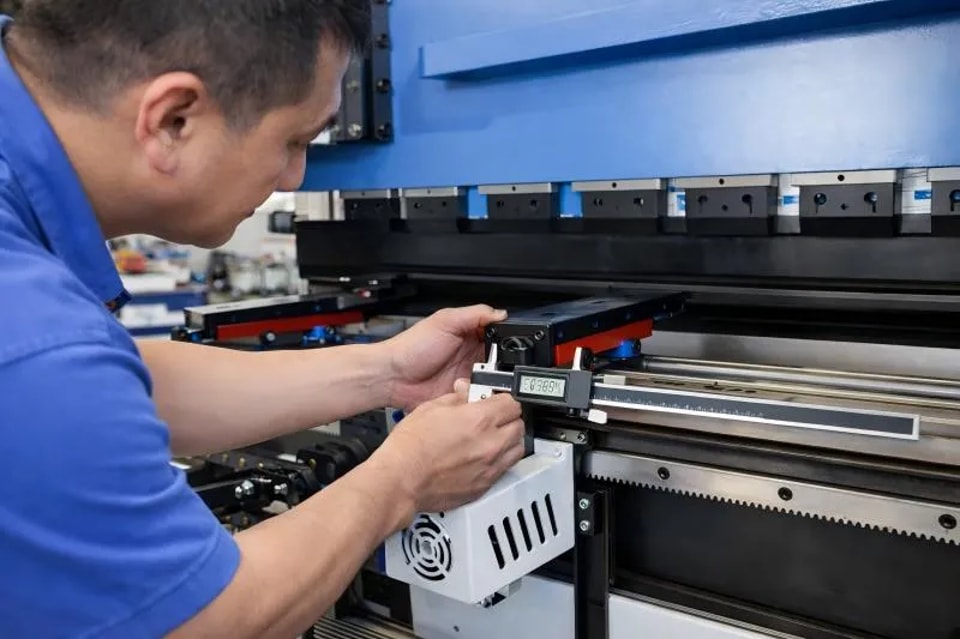

3. استخدم قدمة رقمية لاختبار دقة التمركز المتكرر.

إذا تجاوز الخلوص العكسي حدود السماحية المسموح بها، فقد تحتاج برغي الكرات إلى ضبط أو استبدال. كما أن التنظيف والتشحيم المنتظمين يمكن أن يطيلَا عمر هذه المكونات التشغيلي بفعالية.

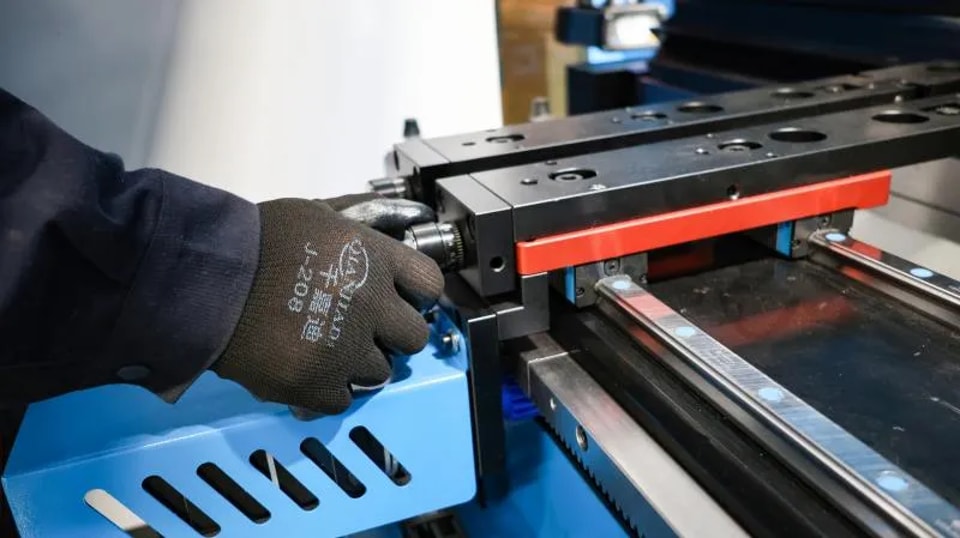

وصلات مرتخية أو مكونات دفع غير محاذاة

ينقل المحرك المؤازر القدرة عبر الوصلات لقيادة المقياس الخلفي. وستؤدي الوصلات المرتخية أو سوء المحاذاة إلى انجراف التموضع وعدم استقرار الدقة البعدية.

عناصر الفحص الرئيسية:

• براغي تثبيت قاعدة المحرك

• إحكام وصلة النقل

• المحاذاة المحورية بين المحرك وبرغي الكرات

حتى درجة صغيرة من سوء المحاذاة يمكن أن تؤدي إلى أعطال متكررة في التموضع.

العوامل الكهربائية وعوامل نظام CNC المؤثرة في دقة المقياس الخلفي

تعتمد مكابس الثني CNC الحديثة على أنظمة مقياس خلفي تعمل بالمحركات المؤازرة وتدار بواسطة متحكمات ذكية، وأي خلل كهربائي سيؤثر مباشرة في دقة التموضع.

أخطاء تغذية راجعة من مُشفِّر محرك المؤازرة

تمنع إشارات المشفّر غير المستقرة نظام CNC من التقاط موضع المقياس الخلفي في الوقت الفعلي بدقة، وهو ما يظهر عادةً على النحو التالي:

• عدم استقرار دقة التمركز المتكرر

• انحراف المحور أو إنذارات خطأ التتبع

• تذبذبات مفاجئة في أبعاد قطعة الشغل

خطوات استكشاف الأعطال:

تحقق من سلامة كابلات المشفّر والموصلات، وكذلك من موثوقية نظام التأريض. وتأكد من سلامة الكابلات المحمية لتجنب التداخل الكهرومغناطيسي.

إعدادات غير صحيحة للمعلمات في متحكم CNC

في بعض الحالات، تكون أخطاء التموضع مرتبطة بالبرمجيات فقط. فإعدادات تعويض الخطوة أو معلمات التحجيم أو نسبة التروس الإلكترونية غير الصحيحة ستؤدي مباشرة إلى حركة غير دقيقة للمقياس الخلفي.

خطوات التحقق الموصى بها:

1. تأكد من معلمات خطوة برغي الكرات في المتحكم.

2. تحقق من إعداد نسبة التروس الإلكترونية.

3. أعد ضبط نقطة الصفر للمحور ومعايرتها.

عند معايرة المقياس الخلفي، ابدأ بإعادة ضبط موضع المرجع ثم قارن مسافة الحركة المبرمجة بالقيمة المقاسة فعليًا.

كيفية معايرة نظام المقياس الخلفي لماكينة الثني

تُعد المعايرة أكثر طريقة فعالة للتخلص من أخطاء التموضع المنهجية واستعادة الدقة.

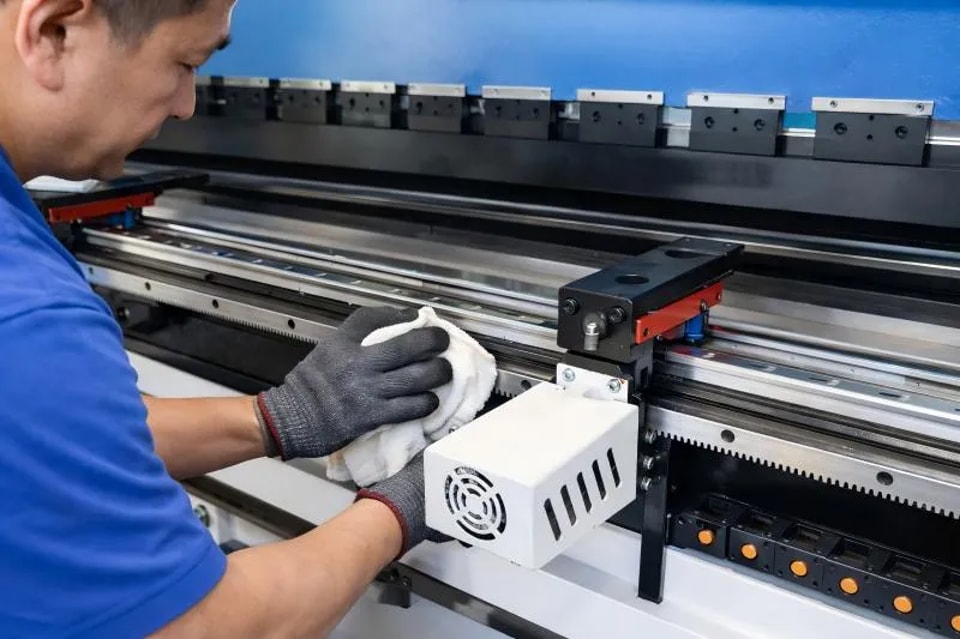

الخطوة 1: فحص وتنظيف مجموعة المقياس الخلفي

قبل المعايرة الرسمية، نظّف المكونات الرئيسية تنظيفًا شاملًا:

• قضبان التوجيه الخطية

• كرات لولبية

• أصابع المقياس الخلفي

• أسطح استشعار الحساسات

سيتسبب تراكم الأوساخ والحطام في مقاومة غير متساوية للحركة ويؤثر في نتائج المعايرة.

الخطوة 2: التحقق من التوازي الميكانيكي

استخدم مسطرة مستقيمة دقيقة أو مؤشر قياس للتحقق من أن الجانبين الأيسر والأيمن للمقياس الخلفي يتحركان بشكل متزامن. إذا تأخر أحد الجانبين عن الآخر، فقم بإجراء ضبط المزامنة فورًا.

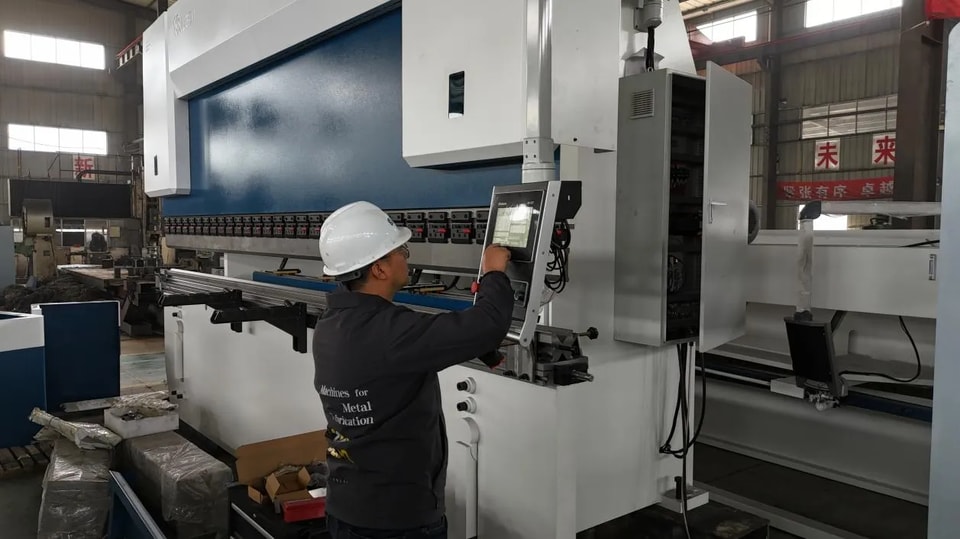

الخطوة 3: تنفيذ معايرة محاور CNC

تدعم معظم أنظمة CNC المعايرة اليدوية للمحاور:

1. حرّك المقياس الخلفي إلى موضع مرجعي ثابت.

2. قم بقياس المسافة الفعلية من خط مركز الأداة.

3. أدخل قيمة التصحيح في متحكم CNC.

بعد المعايرة، أجرِ اختبارات تموضع متكررة عند مسافات شوط متعددة للتأكد من الثبات والاتساق.

ممارسات الصيانة لمنع أخطاء تموضع المقياس الخلفي

الصيانة الوقائية أكثر جدوى من حيث التكلفة بكثير من الإصلاح بعد العطل. يمكن للصيانة المنتظمة أن تتجنب معظم مشكلات تموضع المقياس الخلفي.

التشحيم والتنظيف الدوريان

• قم بتشحيم الأدلة الخطية للمقياس الخلفي أسبوعيًا للآلات ذات التشغيل عالي التكرار.

• قم بتنظيف الغبار والحطام يوميًا في الورش التي تحتوي على كميات كبيرة من برادة المعدن أو الغبار.

اختبار الدقة بشكل دوري

أجرِ اختبار الدقة شهريًا:

1. أمر المقياس الخلفي مرارًا بالتحرك إلى موضع 100 مم.

2. قم بقياس الموضع الفعلي باستخدام أدوات دقيقة.

3. قارن قيمة الانحراف وسجلها.

إذا تجاوز التفاوت نطاق السماح، فافحص النظام واضبطه فورًا.

التحكم البيئي

تؤدي التغيرات في درجة الحرارة إلى التمدد الحراري للأجزاء الميكانيكية. في الورش التي تشهد تقلبات كبيرة في درجات الحرارة، شغّل الآلة للتسخين قبل تنفيذ مهام الثني عالية الدقة.

الأسئلة الشائعة

ما السبب الأكثر شيوعًا لمشكلات عدم دقة تموضع المقياس الخلفي في مكبس الثني؟

يُعد التآكل الميكانيكي في البراغي الكروية وضعف التشحيم من أكثر الأسباب شيوعًا، يليهما ارتخاء الوصلات وأعطال تغذية إشارة المشفر.

كيف أعرف أن المقياس الخلفي يحتاج إلى إعادة معايرة؟

إذا كانت عمليات الثني المتكررة تُظهر انحرافات ثابتة في الأبعاد، ولا سيما في طول الحافة، فيجب إعادة معايرة المقياس الخلفي.

هل يمكن أن تتسبب أخطاء معلمات CNC في عدم دقة تموضع المقياس الخلفي؟

نعم. إن تعويض الخطوة غير الصحيح، أو معاملات التحجيم، أو إعدادات نقطة المرجع في متحكم CNC سيؤثر مباشرةً في دقة تموضع المحور.

كم مرة ينبغي عليّ فحص دقة المقياس الخلفي؟

في بيئات الإنتاج ذات التشغيل المستمر، يُنصح بإجراء فحوصات دقة شهرية. كما يلزم الفحص الفوري بعد أي تصادم للآلة أو حادثة تحميل زائد.

الخلاصة

إن التموضع غير الدقيق للمقياس الخلفي في ماكينة الثني ليس أمرًا عشوائيًا في العادة. فهو ينتج غالبًا عن التآكل الميكانيكي، أو ارتخاء أجزاء ناقل الحركة، أو أعطال تغذية الإشارات الكهربائية، أو المعايرة غير الصحيحة. ومن خلال اتباع عملية فحص منظمة — تشمل التحقق من مكونات النقل الميكانيكي، والتأكد من إشارات مشفر المؤازر، وإعادة معايرة محاور CNC — يمكنك استعادة دقة التموضع بسرعة.

يمكن للممارسات اليومية مثل التشحيم المنتظم، واختبار الدقة الدوري، والمعايرة الصحيحة أن تقلل بشكل كبير من تكاليف الهدر وإعادة التشغيل. إذا واجهت أخطاء تموضع مستمرة أو احتجت إلى دعم فني احترافي، فاتصل بفريق خدمة متخصص لضمان استقرار الثني وكفاءة الإنتاج على المدى الطويل.
