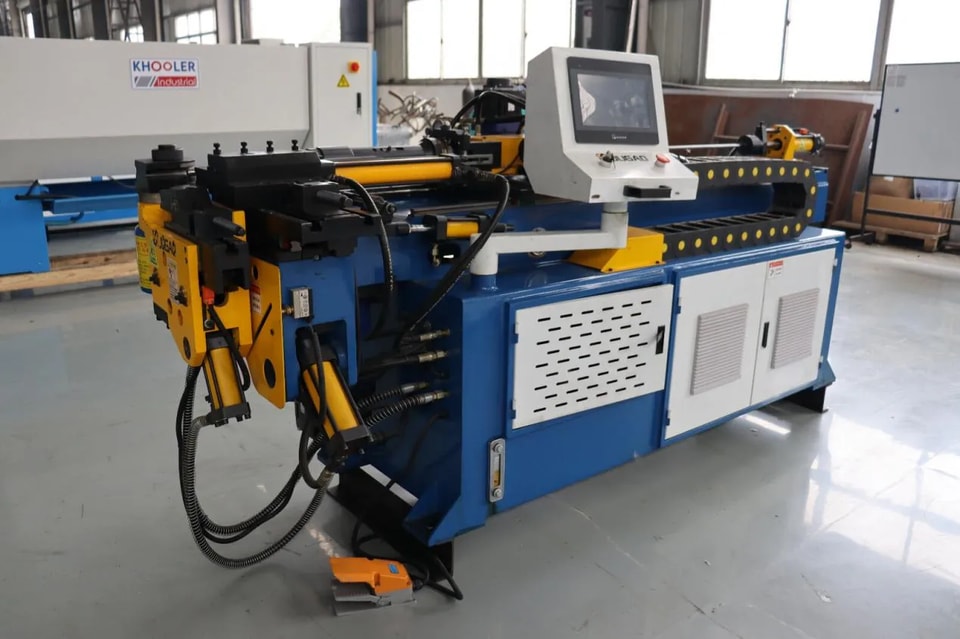

لماذا يختلف المنتج النهائي لماكينة ثني الأنابيب عن النتيجة المتوقعة؟

في ثني الأنابيب، تُعد الفروقات بين المنتج النهائي ورسومات التصميم أو النتائج المتوقعة مشكلة شائعة يواجهها الفنيون في الموقع. وقد تظهر هذه الانحرافات على شكل زوايا غير دقيقة، أو تشوه في المقطع العرضي، أو تجعد، أو ارتداد مرن مفرط، أو حتى اتجاه مكاني غير صحيح. وغالبًا لا يكون السبب عاملًا واحدًا، بل نتيجة اختلال التوازن بين المواد والقوالب والمعدات والعمليات.

1. انحراف زاوية الثني

الأعراض: تكون زاوية الثني الفعلية أكبر أو أصغر من القيمة المضبوطة، أو تكون زوايا المنتجات في الدفعة نفسها غير متسقة.

الأسباب المحتملة:

تقدير غير كافٍ للارتداد المرن: تتعرض المواد لاستعادة مرنة بعد الثني، خاصةً الفولاذ عالي المتانة والفولاذ غير القابل للصدأ. وإذا لم تُخصَّص قيمة تعويض للارتداد المرن في البرنامج، فستكون الزاوية النهائية أصغر بشكل ملحوظ.

إعدادات تعويض الثني الزائد غير المناسبة: عادةً ما تحتوي ماكينات ثني الأنابيب الهيدروليكية أو الكهربائية على إعداد لزاوية «الثني الزائد» لمقاومة الارتداد المرن. وسيؤدي الثني الزائد المفرط أو غير الكافي إلى انحراف في الزاوية.

تآكل القالب: بعد تآكل سطح العمل في قالب الثني، تقل درجة التوافق بين الأنبوب والقالب، ما يغيّر نصف قطر الثني الفعلي ويؤثر بصورة غير مباشرة في الزاوية.

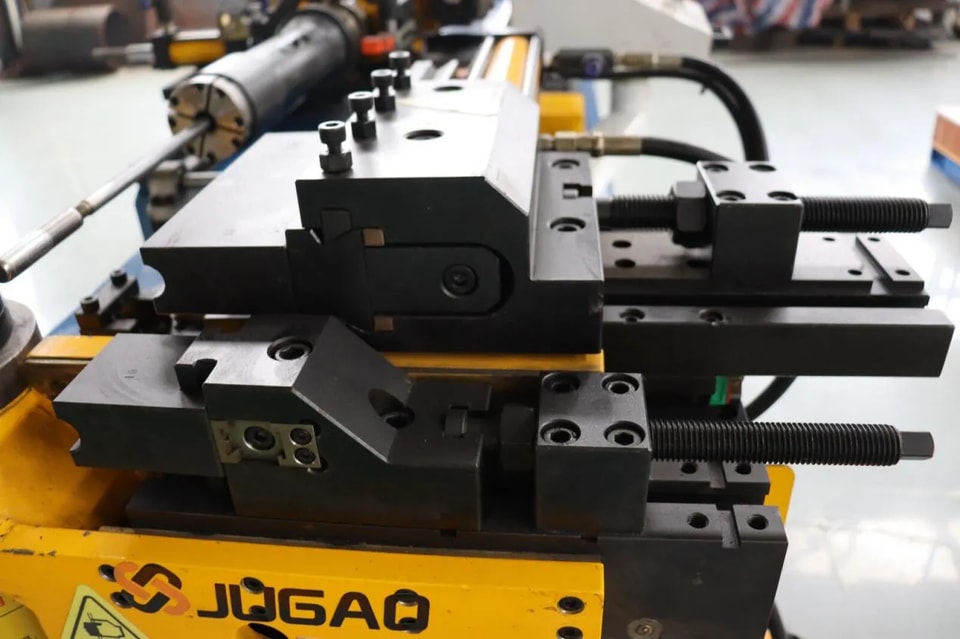

1. قوة تثبيت غير كافية: يؤدي ضغط قالب التثبيت غير الكافي إلى انزلاق الأنبوب أثناء الثني، ما يسبب زاوية غير مضبوطة.

2. تشوه المقطع العرضي للأنبوب (بيضاوي، تسطيح، انهيار داخلي)

الأعراض: يكون المقطع العرضي عند منطقة الثني بيضاويًا، أو يظهر انهيار داخلي وتجعد واضحان؛ وفي الحالات الشديدة تظهر تشققات.

الأسباب المحتملة:

نصف قطر ثني غير كافٍ: تكون قيمة R/D (نسبة نصف قطر الثني إلى قطر الأنبوب) أقل من الحد الأدنى المسموح به للمادة، وهو السبب الرئيسي لتشوه المقطع العرضي.

عدم استخدام المندرل أو وضعه بشكل غير صحيح: في الأنابيب رقيقة الجدار أو الثنيات صغيرة نصف القطر، لا يُستخدم المندرل، أو يكون بروز المندرل غير كافٍ، أو يكون رأس كرة المندرل غير محاذٍ، ما يؤدي إلى نقص الدعم الفعّال من الجانب الداخلي.

عدم تركيب قالب مقاومة التجعد أو ضبطه بشكل غير صحيح: تكون الفجوة بين قالب مقاومة التجعد وقالب الثني كبيرة جدًا أو صغيرة جدًا، فلا يتم كبح التجعد الداخلي بفعالية.

سماكة جدار الأنبوب رقيقة أو المادة لينة: تحت ظروف الثني نفسها، كلما كانت السماكة أرق كانت ثباتية المقطع العرضي أسوأ.

3. خطأ في الاتجاه المكاني (المنتجات متعددة الانحناءات)

العَرَض: تكون أولى الانحناءات في الوصلات المعقدة متعددة الانحناءات صحيحة، لكن الموضع المكاني النهائي لا يطابق الرسم، ما يجعل التجميع مستحيلًا.

الأسباب المحتملة:

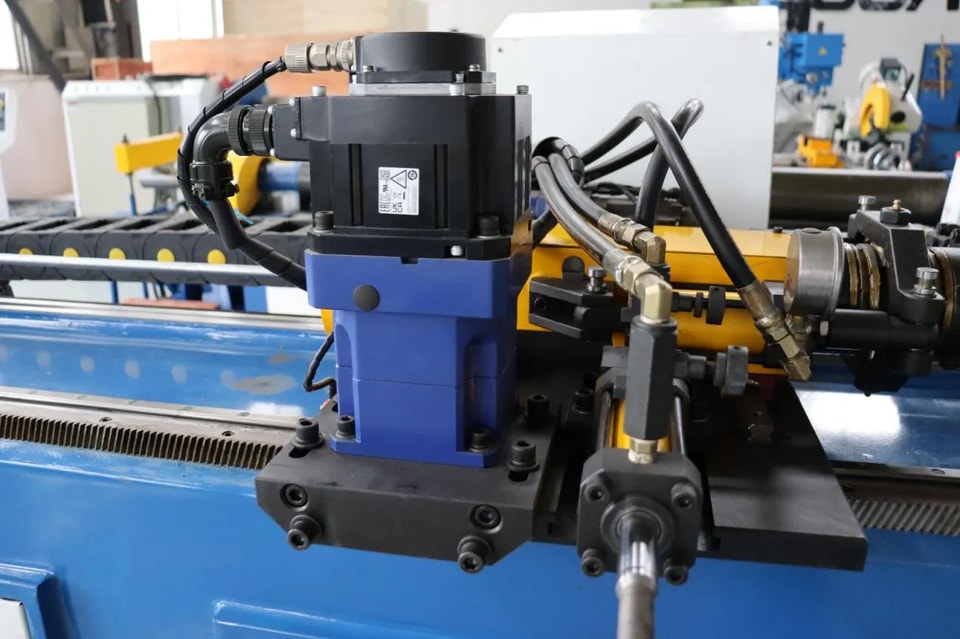

* **مشكلات دقة محور الدوران (المحور B):** يؤدي انحراف المشفّر أو الخلوص الميكانيكي بين الانحناءات إلى تراكم أخطاء في الاتجاه المكاني.

* **عدم دقة تحديد موضع طول التغذية (المحور Y):** يؤدي الانحراف في أبعاد التغذية المستقيمة إلى تغيّر موضع بداية الانحناءات اللاحقة.

**تعيين نقطة المرجع بشكل غير صحيح:** إن الاختيار غير السليم لنقطة المرجع أثناء البرمجة، أو عدم مراعاة بدل طرف الأنبوب، يؤدي إلى انحراف في الأبعاد الكلية.

**تسلسل الثني غير المناسب:** تسلسل الثني مصمم بشكل غير صحيح؛ إذ تؤثر تشوهات الثنيات اللاحقة في شكل الثنيات السابقة، ويظهر ذلك بشكل شائع خصوصًا في الثنيات ذات الخطوة الصغيرة.

4. التجعد وخدوش السطح

**العلامة:** تظهر تجاعيد متموجة على الجانب الداخلي من الثنيات، أو توجد انبعاجات أو خدوش واضحة على سطح الأنبوب.

الأسباب المحتملة:

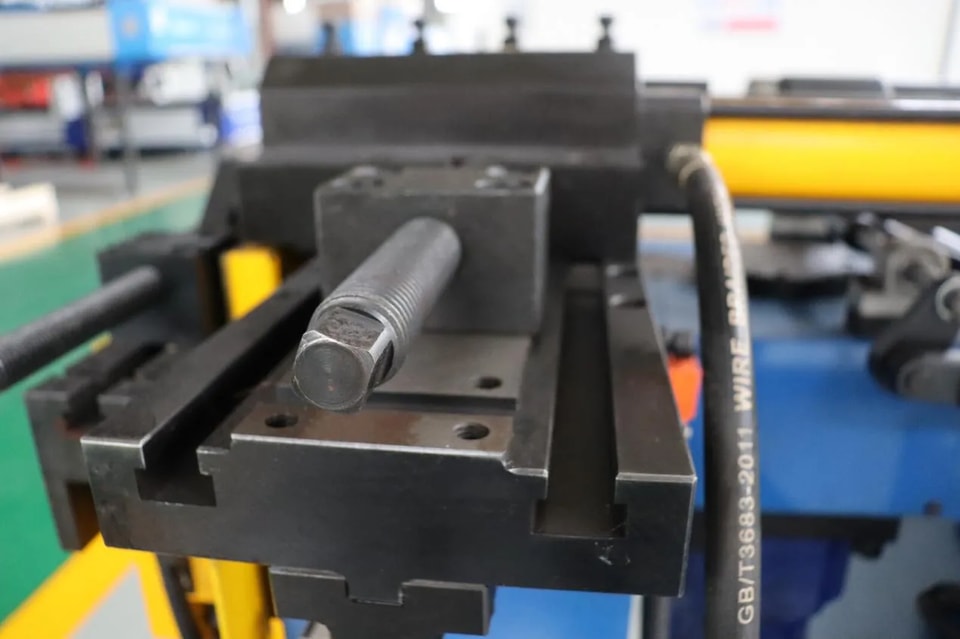

الخلوص المفرط بين قالب مقاومة التجعد وقالب الثني: إن كبر الخلوص بشكل زائد قد يسبب عدم استقرار المادة الداخلية وتجعدها؛ أما الخلوص الصغير جدًا فيزيد الاحتكاك وقد يخدش السطح.

ضعف نعومة سطح القالب: إن خشونة أسطح العمل لقالب الثني وقالب التثبيت، أو وجود الصدأ والفتات بعد الاستخدام طويل الأمد، سيترك آثارًا على سطح الأنبوب.

سوء التزييت: يؤدي نقص التزييت أو عدم استخدام زيت مخصص لثني الأنابيب إلى احتكاك جاف بين الأنبوب والقالب.

عيوب على سطح الأنبوب: إن الخدوش والحفر الموجودة في خامة الأنبوب نفسها ستتوسع لتصبح عيوبًا واضحة أثناء الثني.

5. ضعف اتساق الارتداد المرن بين الدفعات

**الظاهرة:** تظهر الأنابيب من الدفعة نفسها والمعالجة بالإجراء نفسه زوايا ثني أو أشكال غير متسقة بين الأجزاء المختلفة.

الأسباب المحتملة:

اختلافات دفعات المواد: تؤدي التقلبات في مقاومة الخضوع، والاستطالة، وتفاوتات سماكة الجدار بين دفعات الأنابيب المختلفة إلى اختلاف مقدار الارتداد المرن.

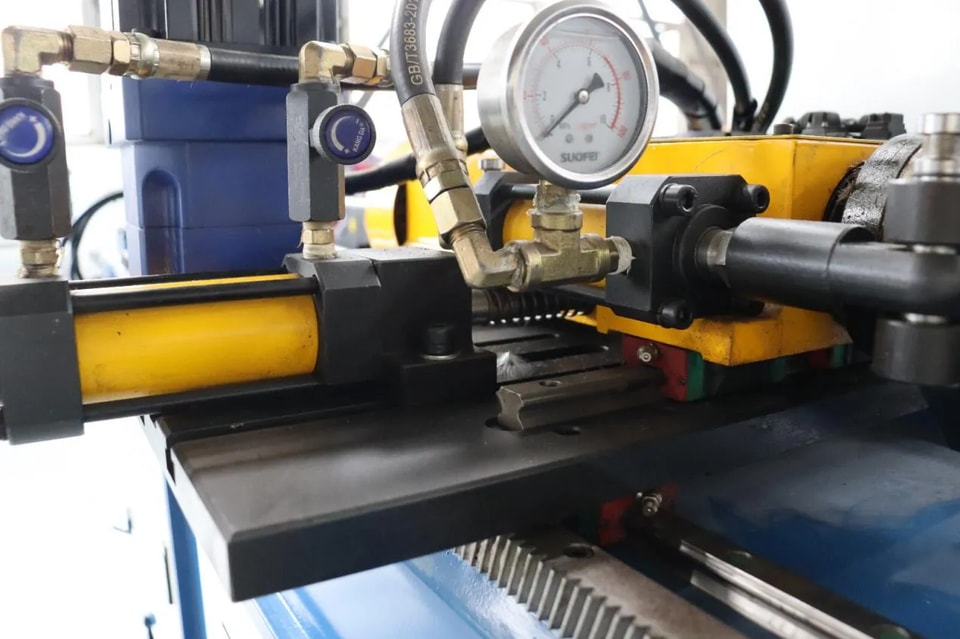

تغيرات درجة حرارة الزيت الهيدروليكي: أثناء التشغيل المستمر، ترتفع درجة حرارة الزيت الهيدروليكي في ماكينة ثني الأنابيب، مما يسبب تغيرات في ضغط النظام وسرعة الاستجابة، ويؤثر في دقة الثني.

ارتخاء القالب: ارتخت مسامير تثبيت القالب بعد الاهتزاز طويل الأمد، مما تسبب في حركة طفيفة في موضع القالب أثناء كل عملية ثني.

استكشاف الأعطال وإستراتيجيات التحسين

تأكيد المادة: تحقّق من أن درجة الأنبوب وسماكة الجدار وموقع اللحام متوافقة مع متطلبات العملية. وبالنسبة للمواد عالية الارتداد المرن، أعد قياس قيمة تعويض الارتداد المرن.

فحص القوالب: تأكد من أن نماذج قالب الثني، وقالب التثبيت، وقالب مقاومة التجعد، والماندرل متطابقة مع قطر الأنبوب الحالي ونصف قطر الثني. تحقّق من التآكل ومن إحكام التركيب.

معايرة المعدات: قم بمعايرة القيم الفعلية لزاوية الثني، وطول التغذية، وزاوية الدوران بانتظام لضمان توافقها مع القيم المعروضة. تحقّق من عمل المشفر ومفاتيح القرب بشكل صحيح.

التحقق من البرنامج: تأكد من أن جميع المعلمات في البرنامج (سرعة الثني، قوة التثبيت، موضع الماندرل، زاوية الثني) تطابق ظروف العمل الفعلية.

التحقق من العينة الأولى: بعد كل تغيير في قطر الأنبوب أو سماكة الجدار أو القالب، يجب إجراء ثني تجريبي للعينة الأولى وفحص أبعادي كامل. ولا يمكن البدء بالإنتاج الكمي إلا بعد اجتياز العينة الأولى للفحص.

سجلات العملية: أنشئ ورقة سجل لمعلمات العملية لأرشفة المعلمات الناجحة لمختلف المواد والمواصفات، مما يقلل وقت التصحيح المتكرر.

إن الفجوة بين الأنبوب المنحني النهائي والتوقعات هي في جوهرها إشارة إلى اختلال في منظومة العملية. فمن المواد إلى القوالب، ومن البرمجة إلى حالة المعدات، يمكن لكل حلقة أن تكون مصدرًا للانحراف. ولا يمكن التحكم في جودة الأنابيب المثنية ضمن نطاق مستقر وموثوق إلا من خلال اتباع نهج منهجي لاستكشاف الأعطال، والتحقق من كل بند على حدة، وإنشاء نظام موحد لاعتماد القطعة الأولى وتسجيل معلمات العملية.
