وصف تفصيلي لأداء آلة درفلة الصفائح

أولًا: مبدأ عمل ماكينة درفلة الصفائح

تُستخدم على نطاق واسع في صناعات مثل البتروكيماويات، وبناء السفن، وتصنيع أوعية الضغط، وتصنيع الآلات.

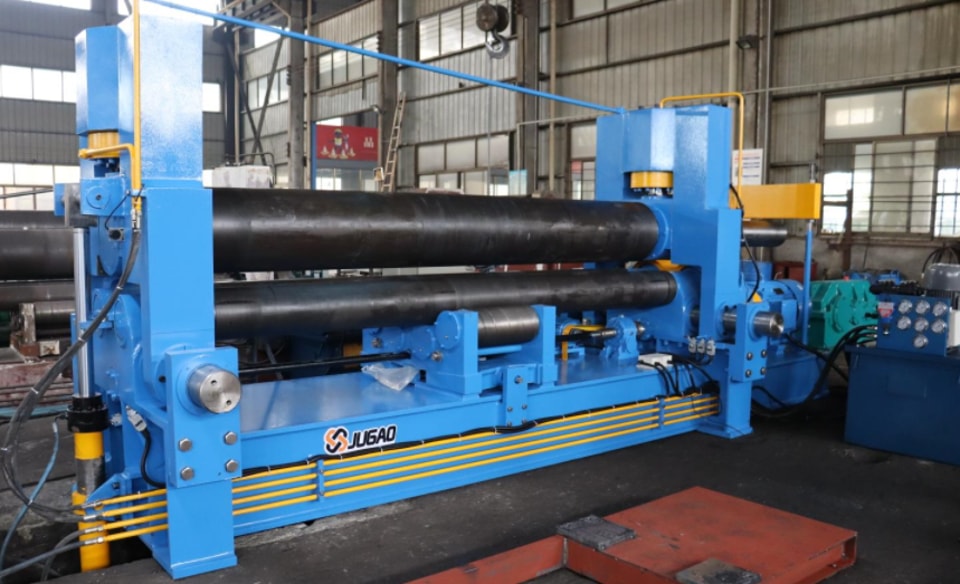

تتموضع الأسطوانة العلوية لآلة درفلة الصفائح بشكل متماثل بين الأسطوانتين السفليتين. ويؤثر الزيت الهيدروليكي داخل أسطوانة هيدروليكية على مكبس، مما يؤدي إلى حركة رفع وخفض عمودية. ويعمل الترس النهائي لوحدة التخفيض الرئيسية على تحريك تروس الأسطوانتين السفليتين المتشابكة للدوران، موفراً عزم الدوران اللازم لدرفلة الصفيحة. ومن خلال الضغط إلى أسفل بواسطة الأسطوانة العلوية ودوران الأسطوانتين السفليتين، تخضع الصفيحة المعدنية لعمليات ثني متتالية ومتعددة، فتتولد فيها تشوهات لدنة قوية وتتحول إلى أسطوانة أو مخروط أو جزء منهما بالشكل المطلوب. ومن عيوب آلة درفلة الصفائح الهيدروليكية ذات الأسطوانات الثلاث أن طرفي الصفيحة يحتاجان إلى إجراء ثني مسبق باستخدام معدات أخرى.

II. استكشاف أعطال آلة درفلة الصفائح وإصلاحها

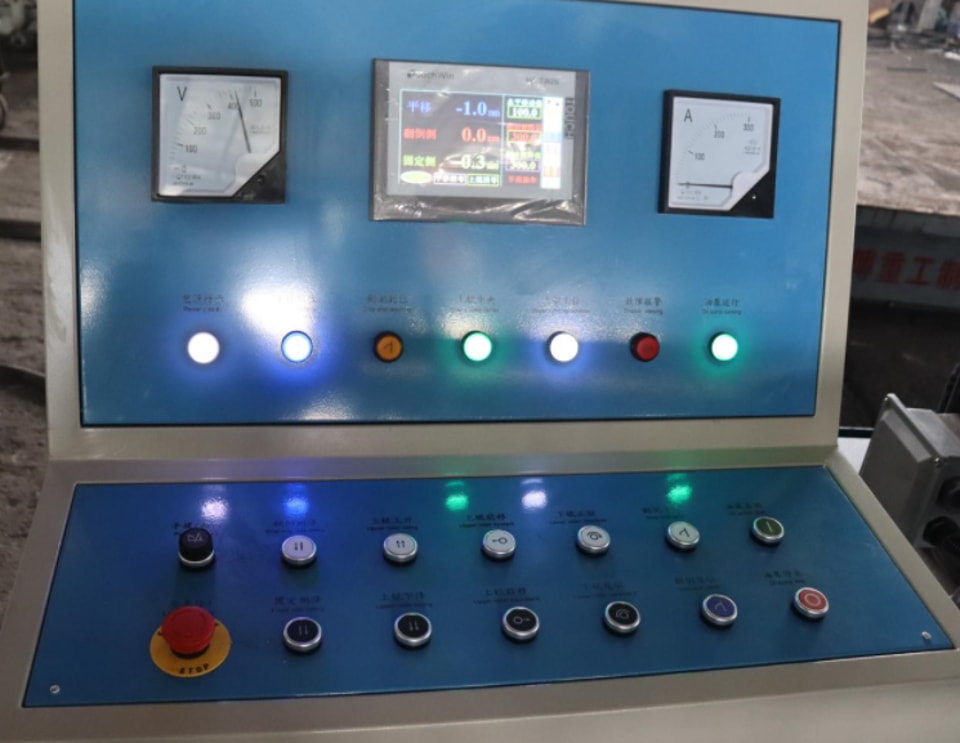

1. فحص إشارات الواجهة: من خلال فحص إشارات الواجهة الخاصة بنظام التحكم في أداة الماكينة باستخدام وحدة تحكم قابلة للبرمجة لآلة درفلة الصفائح، ومقارنتها بالإشارات الصحيحة الواردة في دليل الواجهة، يمكن تحديد نقاط العطل المقابلة. 2. القياس بالأجهزة: عند حدوث عطل في نظام آلة درفلة الصفائح، تُستخدم أجهزة وأدوات الاختبار الكهربائية التقليدية لقياس الجهد ومصدر التغذية وإشارات النبض في الجزء المتعطل، وذلك وفقاً لمخطط دائرة النظام ومخطط دائرة أداة الماكينة لتحديد موقع العطل. وإذا تجاوز جهد دخل التغذية الحد المسموح، فيمكن استخدام مقياس جهد لقياس جهد الشبكة، أو استخدام جهاز اختبار الجهد للمراقبة الفورية واستبعاد الأسباب الأخرى. وعند حدوث عطل في حلقة التحكم في موضع آلة درفلة الصفائح، يمكن استخدام راسم ذبذبات.

3. تحليل حالة مقاطعة وحدة التحكم المنطقي القابلة للبرمجة (PLC): عند حدوث عطل في وحدة التحكم المنطقي القابلة للبرمجة (PLC)، يُخزَّن سبب المقاطعة في مكدس المقاطعات. وباستخدام مبرمج آلة درفلة الصفائح، يمكن استرجاع مكدس المقاطعات ومكدس الكتل عند توقف النظام، كما يمكن تحديد موقع العطل وفقاً للسبب المشار إليه.

III. وسائل فعالة لتحسين أداء إحكام الغلق في آلات درفلة الصفائح

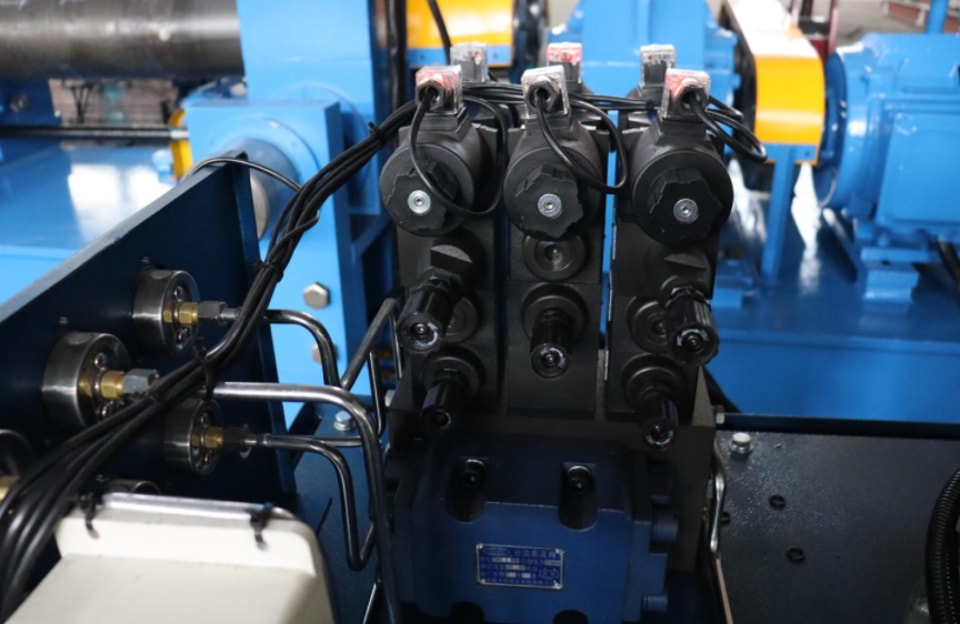

بغض النظر عن حجم المؤسسة أو المصنع الذي يستخدم آلات درفلة الصفائح، يجب تجهيز هذه المعدات بأجهزة إحكام الغلق لمنع التسرب ودخول الغبار أثناء المعالجة. وفي النظام الهيدروليكي لآلة درفلة الصفائح، تُستخدم مكونات الإحكام، أو موانع التسرب، لمنع تسرب السوائل أو الجسيمات الصلبة بين أسطح التلامس المتجاورة، ولمنع الشوائب الخارجية مثل الغبار والرطوبة من دخول المكونات الداخلية للآلة. ويؤدي تسرب موانع التسرب في النظام الهيدروليكي لآلة درفلة الصفائح إلى هدر وسيط التشغيل وتلويث الآلة والبيئة، وقد يتسبب حتى في أعطال ميكانيكية وحوادث إصابات شخصية.

تُعد موثوقية موانع التسرب في النظام الهيدروليكي لآلة درفلة الصفائح وعمرها التشغيلي مؤشرين مهمين على جودة النظام الهيدروليكي.

باستثناء موانع التسرب الخلوية، تُستخدم موانع التسرب للتحكم في الفجوة بين سطحي تلامس متجاورين بحيث تصبح أقل من الحد الأدنى للفجوة التي يمكن أن يمر عبرها السائل المراد إحكامه. وفي موانع التسرب التلامسية، تُقسم موانع التسرب في النظام الهيدروليكي لآلة درفلة الصفائح عموماً إلى موانع تسرب انضغاطية ذاتية الإحكام وموانع تسرب ذاتية الإحكام والشد، وتُعرف أيضاً باسم موانع التسرب الشفوية. ومع ذلك، يتأثر أداء موانع التسرب المختلفة في النظام الهيدروليكي لآلة درفلة الصفائح بعوامل متعددة. فعلى سبيل المثال، تتأثر موانع التسرب في آلة درفلة الصفائح ذات الأسطوانات الثلاث أيضاً بدرجة الحرارة والضغط والوسط الموجود.

 IV. أداء نقل الحركة في آلات درفلة الصفائح

عند استخدام مخفض سرعة في معدات نقل الحركة لآلة درفلة الصفائح، فإنه يخفض القدرة عالية السرعة للمحرك الكهربائي من خلال تشبيك ترس أصغر على عمود الإدخال مع ترس أكبر على عمود الإخراج.

مخفض سرعة آلة درفلة الصفائح هو آلية لنقل القدرة تستخدم محولاً لسرعة التروس لخفض سرعة دوران المحرك إلى سرعة الدوران المطلوبة، مع الحصول على عزم دوران أكبر.

يزيد مخفض سرعة آلة درفلة الصفائح عزم الخرج مع خفض السرعة. وتساوي نسبة عزم الخرج حاصل ضرب عزم خرج المحرك في نسبة التخفيض، ولكن يجب الحرص على عدم تجاوز عزم الدوران المقنن لمخفض السرعة. وفي الوقت نفسه، ينخفض قصور الحمل الذاتي؛ ويعادل مقدار الانخفاض في القصور الذاتي مربع نسبة التخفيض.
