الاختلافات بين المقصات ذات العارضة المتأرجحة والمقصات المقصلة

أولًا. توفر مقصات المقصلة الهيدروليكية دقة قطع أعلى من المقصات الهيدروليكية ذات العارضة المتأرجحة:

(1) على سبيل المثال، عند مقارنة مقصات هيدروليكية ذات عارضة متأرجحة ومقصات مقصلة بمقاس 16×3200 مم: على الرغم من أن كلا التصميمين يتميز بخلوص اسمي للشفرة يقل عن 0.06 مم، فإن نموذج العارضة المتأرجحة يعاني من خلوص محمل لا مفر منه بين الذراع المتأرجح والإطار. وعادةً ما يتجاوز الخطأ التراكمي الناتج عن هذا الخلوص وخلوص الشفرة 0.10 مم. في المقابل، تكون حامل شفرة المقصلة’مدعومة بأربعة محامل كبيرة على سكة التوجيه الخلفية، وتثبت على سكة التوجيه الأمامية بواسطة محملين مزودين بنوابض، مما يلغي الخلوص في كلتا السكتين. ويحافظ ذلك على بقاء الخطأ الإجمالي الناتج عن الخلوص وخلوص الشفرة دون 0.04 مم، وهو ما ينتج عنه قطع أكثر سلاسة وخلوًا من الزوائد.

(2) يستخدم المقص ذو العارضة المتأرجحة حامل شفرة مقوسًا، ويعتمد على التلامس النقطي على امتداد القوس لضمان الاستقامة. أما مقص المقصلة، فإن حامل شفرته’يتحرك رأسيًا بالنسبة إلى الشفرة السفلية، مما يقلل تشوه الصفائح ويضمن استقامة فائقة.

(3) في المقصات ذات العارضة المتأرجحة، تفصل مسافة كبيرة بين نقطة تطبيق القوة وحافة القطع؛ ويؤدي التشغيل المطول إلى إجهاد حامل الشفرة وتشوهه. وينتج عن ذلك اتساع كبير في خلوص الشفرة (انحرافها)، مما يسبب ظهور زوائد في أجزاء من حافة القطع. أما مقصات المقصلة، فتصطف أسطواناتها الهيدروليكية وحامل الشفرة وحافة القطع على محور رأسي واحد، مما يجعلها مقاومة للتشوه.

ثانيًا. زاوية قطع قابلة للضبط

(1) تعمل المقصات ذات العارضة المتأرجحة بزاوية قطع ثابتة، ولا يمكن ضبط سرعة القطع.

(2) تتيح مقصات المقصلة ضبط الزاوية بسرعة من خلال تنظيم حجم الزيت داخل الحجرتين المغلقتين لأسطوانتين هيدروليكيتين متصلتين على التوالي. وتؤدي زيادة زاوية القطع إلى رفع قدرة القطع، بينما تؤدي تقليل الزاوية إلى تسريع سرعة القطع—مما يوفر الطاقة والوقت ويقلل تشوه الصفائح بفعالية.

مزايا الشفرات المستطيلة في مقص المقصلة الهيدروليكي QC11Y

(1) نظرًا لأن حامل شفرة المقص ذي العارضة المتأرجحة يتحرك على شكل قوس، فلا يمكن استخدام سوى الشفرات المعينية ذات حافتي قطع؛ أما حامل شفرة مقص المقصلة فيتحرك رأسيًا بالنسبة إلى الشفرة السفلية، مما يتيح استخدام شفرات مستطيلة ذات أربع حواف قطع، وبالتالي مضاعفة عمر خدمة الشفرات.

(2) تميل الشفرات المعينية إلى التسبب في التواء الصفائح المعدنية المقصوصة—وهي مشكلة تزداد سوءًا كلما أصبح الشريط المقصوص أضيق—بينما تتجنب الشفرات المستطيلة هذا العيب.

ثالثًا. عمر خدمة الأسطوانة الهيدروليكية:

يصعب تشحيم وإصلاح الكتل نصف الدائرية الداخلية المستخدمة في أسطوانات المقصات ذات العارضة المتأرجحة. أما الأسطوانات الصناعية المستخدمة في مقصات المقصلة فلا تحتاج إلى تشحيم منفصل، إذ يوفر الزيت الذي يملأ الحجرتين العلوية والسفلية التشحيم اللازم، مما يطيل عمر خدمتها بدرجة كبيرة.

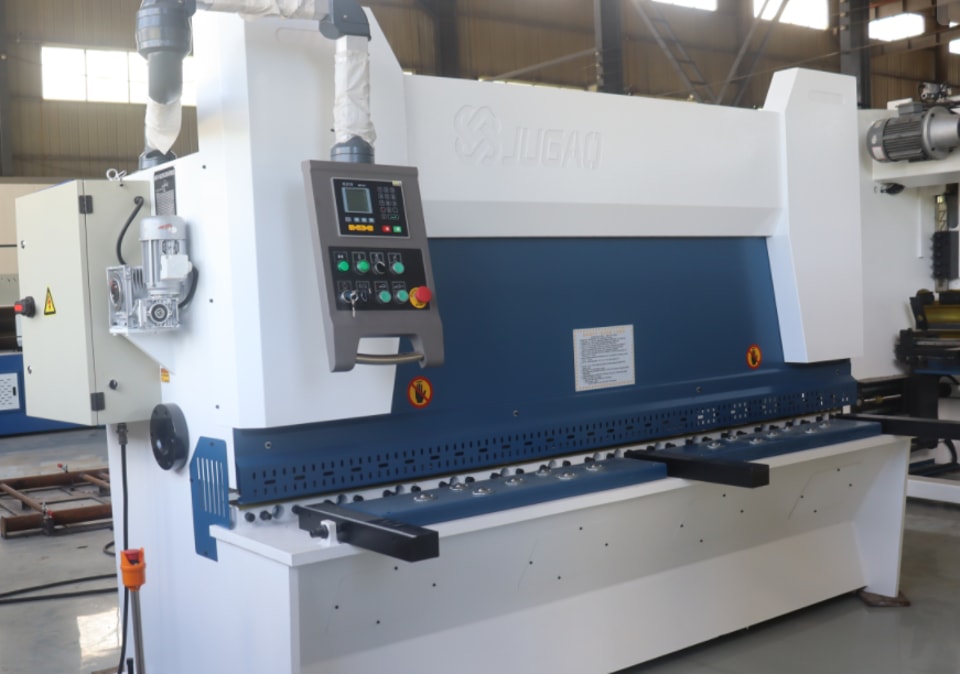

الخصائص الهيكلية وأداء مقص المقصلة الهيدروليكي QC11Y:

1. هيكل ملحوم بالكامل من الفولاذ؛ وتُزال الإجهادات الداخلية من خلال معالجات شاملة، تشمل تخفيف الإجهاد بالاهتزاز والمعالجة الحرارية، مما يضمن صلابة وثباتًا ممتازين.

2. يستخدم نظامًا هيدروليكيًا متكاملًا متطورًا لتحقيق موثوقية عالية.

3. يعتمد نظام سكة توجيه بالدحرجة ثلاثية النقاط لإزالة الخلوص وتحسين جودة القص.

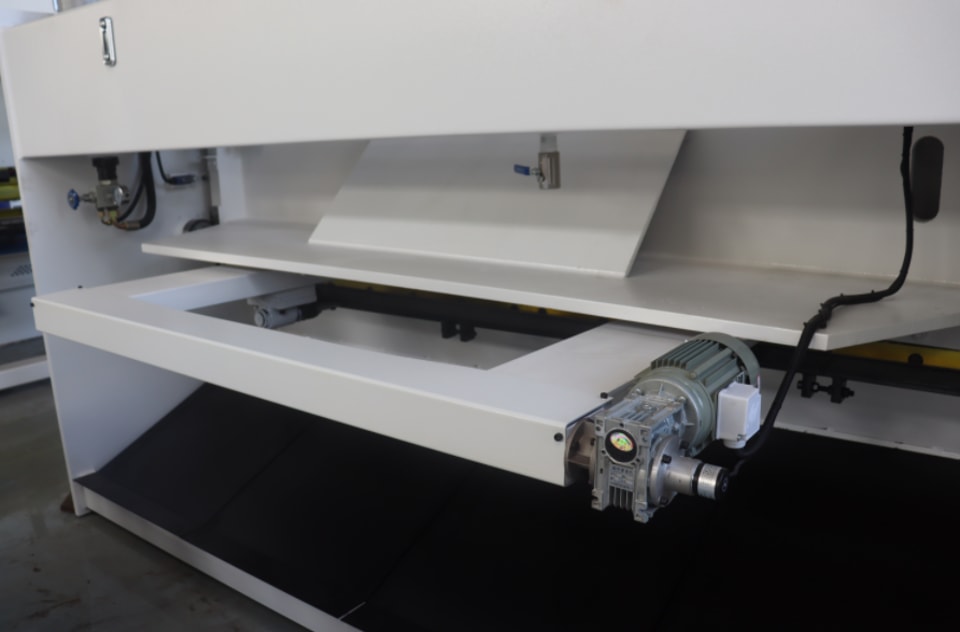

4. يتميز بمقياس خلفي آلي مزود بضبط دقيق يدوي وشاشة رقمية.

يمكن ضبط الخلوص بين الشفرات באמצעות عجلة يدوية، مما يتيح إعدادًا سريعًا ومريحًا.

تتيح الشفرات المستطيلة استخدام حواف القطع الأربع، مما يضمن عمر خدمة طويلًا.

تساعد زاوية القص القابلة للضبط على تقليل التواء الصفائح المعدنية وتشوهها.

يتميز حامل الشفرة العلوية بتصميم مائل إلى الداخل، مما يسهل إخراج المواد ويعزز دقة القص.

مزودة بوظائف القص المقطعي والإضاءة لتحديد خط الظل.
