إجراء فعال لاستبدال المرآة العاكسة في رأس اللحام بالليزر من JUGAO

جدول المحتويات

1. نظرة عامة تمهيدية

2. الأدوات اليدوية والمواد الاستهلاكية المطلوبة

3. دليل تشغيل كامل خطوة بخطوة

￮ الخطوة 1: فك مسامير التثبيت وإزالة الغطاء الخلفي للمحرك

￮ الخطوة 2: فصل موصل كابل الإشارة برفق

￮ الخطوة 3: إرخاء مسمار التثبيت العلوي

￮ الخطوة 4: إخراج وحدة المحرك

￮ الخطوة 5: إغلاق التجويف المفتوح بشريط لاصق للحماية من الغبار

￮ الخطوة 6: فك مسامير الحامل لاستبدال المرآة العاكسة

￮ الخطوة 7: الانتباه إلى الاتجاه عند تركيب المرآة العاكسة الجديدة

￮ الخطوة 8: الضبط الدقيق للموضع الزاوي للمرآة العاكسة

￮ الخطوة 9: إعادة إدخال وحدة المحرك في جسم مسدس اللحام

￮ الخطوة 10: إحكام ربط المسامير وإعادة توصيل كابل الإشارة

￮ الخطوة 11: إجراء معايرة توسيط الضوء الأحمر

￮ الخطوة 12: تركيب الغطاء الخلفي للمحرك وتثبيت جميع عناصر التثبيت

4. الملخص الختامي

يُعد استبدال المرآة البصرية العاكسة من أعمال الصيانة الأساسية لمقابض اللحام بالليزر من JUGAO، إذ يساعد على الحفاظ على استقرار الأداء وإطالة العمر التشغيلي الإجمالي للمعدات. وتكتسب الصيانة الدورية السليمة أهمية كبيرة لأجهزة اللحام بالليزر. يقدّم هذا الدليل الفني إرشادات شاملة للمشغلين لإنجاز استبدال المرآة العاكسة في رؤوس اللحام من JUGAO. ومن خلال تنفيذ كل عملية مدرجة بدقة، يمكن إكمال أعمال الصيانة في الموقع بشكل مستقل والحفاظ على تشغيل وحدة اللحام بثبات.

نظرة عامة تمهيدية

يُعد تنفيذ استبدال المرآة العاكسة بطريقة صحيحة أمراً بالغ الأهمية للحفاظ على كفاءة الخرج العالية ودقة المعالجة في معدات اللحام بالليزر من JUGAO. ومع زيادة ساعات التشغيل التراكمية، يتراكم الغبار ورذاذ المعادن والشوائب الأخرى على سطح المرآة العاكسة، مما يؤدي تدريجياً إلى تآكل السطح وتدهور الأداء البصري.

يؤدي هذا التدهور إلى إضعاف تأثير انعكاس شعاع الليزر ونقله، مما يخفض جودة وصلة اللحام. وقد تتسبب المكونات البصرية التالفة في ظهور عيوب في وصلات اللحام، وضعف أداء الآلة، وزيادة نفقات الإصلاح. ويساعد استبدال المرايا العاكسة التالفة في الوقت المناسب على تجنب انخفاض كفاءة الإنتاج، وضمان قدرة معدات JUGAO على إنتاج لحامات مستقرة ومتسقة تلبي متطلبات التصنيع الصناعي.

يُمكّن دليل التشغيل التدريجي هذا فنيي الورش من إتمام استبدال المرآة العاكسة بكفاءة دون الحاجة إلى الاستعانة بمهندسين خارجيين. ويمكن لموظفي الصيانة ذوي الخبرة والمشغلين في الخطوط الأمامية على حد سواء اتباع هذه التعليمات الواضحة خلال كل مرحلة من مراحل التفكيك والتركيب. ولا يقتصر التنفيذ الصحيح على استعادة حالة العمل المثلى لمسدس اللحام، بل يطيل أيضاً العمر التشغيلي للمكونات. ويساعد الحفاظ على نظافة المرايا البصرية وخلوها من التلوث والخدوش على تقليل توقف الإنتاج غير المخطط له، وتحسين السلامة التشغيلية، وضمان دقة أبعاد اللحام. ويمثل إتقان مهارات الصيانة هذه استثماراً قيّماً في موثوقية المعدات وعوائد مشاريع الورشة.

الأدوات اليدوية والمواد الاستهلاكية المطلوبة

قبل البدء بأعمال التفكيك، جهّز المستلزمات التالية مسبقاً:

• طقم مفكات متعدد المقاسات

• شريط لاصق واقٍ

• مرآة عاكسة أصلية جديدة من JUGAO للاستبدال

• مناديل خاصة لتنظيف العدسات أو قطعة قماش ناعمة خالية من الوبر

يساعد تجهيز هذه المستلزمات على تسهيل عملية استبدال المرآة بالكامل ويمنع إغفال أي خطوة تشغيلية مهمة.

دليل تشغيل كامل خطوة بخطوة

يشرح هذا الفصل بالتفصيل إجراءات استبدال المرآة العاكسة بنجاح. وقد صُممت كل عملية لتكون سهلة الفهم، مما يتيح للمشغلين إجراء صيانة رؤوس اللحام من JUGAO داخل ورش المصنع.

الخطوة 1: فك مسامير التثبيت وإزالة الغطاء الخلفي للمحرك

ابدأ أعمال الصيانة بفك مثبتات التثبيت الموجودة على رأس اللحام بالليزر من JUGAO. أزل الغطاء الخلفي للمحرك بحذر. تكشف هذه العملية التجميعات الميكانيكية الداخلية وتوفر مساحة العمل اللازمة لمهام استبدال المرآة العاكسة اللاحقة.

الخطوة 2: فصل موصل كابل الإشارة برفق

اسحب موصل قابس كابل الإشارة بقوة معتدلة. وفّر خلوصاً كافياً للعمل من أجل التفكيك اللاحق. تعامل مع حزمة الأسلاك بحذر شديد؛ ولا تخدش الكابلات أو تلْوِها، وإلا ستتعقد عملية إعادة التركيب.

الخطوة 3: إرخاء مسمار التثبيت العلوي

حدّد موقع مسمار التثبيت العلوي وأدره لإرخائه. تهيئ هذه العملية الظروف اللازمة لسحب وحدة المحرك، وهي خطوة لا غنى عنها ضمن عملية استبدال المرآة العاكسة.

الخطوة 4: إخراج وحدة المحرك

أخرج وحدة المحرك بالكامل ببطء وثبات. تتيح هذه الخطوة الوصول إلى حامل تثبيت المرآة العاكسة، حيث ستُجرى عملية استبدال المرآة.

الخطوة 5: إغلاق التجويف المفتوح بشريط لاصق للحماية من الغبار

ألصق الشريط اللاصق فوق الفتحات الداخلية المكشوفة. يمنع هذا الإجراء الوقائي سقوط الغبار والبرادة المعدنية والملوثات المحمولة جواً داخل الحجرات الداخلية لمسدس اللحام أثناء استبدال المكونات، ويحافظ على نظافة البيئة البصرية الداخلية.

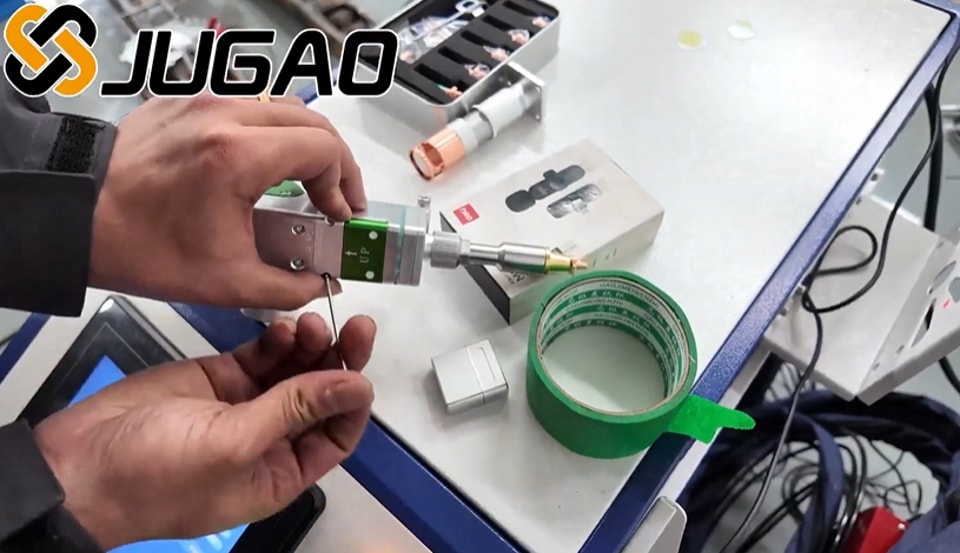

الخطوة 6: فك مسامير الحامل لاستبدال المرآة العاكسة

فك مسامير التثبيت المركبة على حامل دعم المرآة العاكسة. أزل المرآة العاكسة القديمة التالفة وثبّت قطعة الغيار الجديدة. تعامل دائماً بحذر شديد عند لمس العناصر البصرية؛ إذ تؤثر الخدوش السطحية في أداء انعكاس الشعاع.

الخطوة 7: الانتباه إلى الاتجاه عند تركيب المرآة العاكسة الجديدة

عند تركيب المرآة العاكسة الجديدة، يجب توجيه سطح استقبال الضوء فيها نحو اتجاه منفذ موصل الكابل. ويضمن الاتجاه الصحيح أساساً مناسباً للانعكاس البصري المثالي والتشغيل الطبيعي للمعدات.

الخطوة 8: الضبط الدقيق للموضع الزاوي للمرآة العاكسة

اضبط زاوية ميل المرآة العاكسة المركبة حديثاً. وتحقق من اتساق مدى تأرجحها إلى اليسار واليمين. تضمن هذه المعايرة مساراً مؤهلاً لانعكاس الضوء.

الخطوة 9: إعادة إدخال وحدة المحرك في جسم مسدس اللحام

بعد الانتهاء من تركيب المرآة وضبط زاويتها، أعد وحدة المحرك برفق إلى الجسم الرئيسي لمسدس اللحام. تأكد من استقرار المكونات في مواضعها بشكل موثوق بعد الاستبدال.

الخطوة 10: إحكام ربط المسامير وإعادة توصيل كابل الإشارة

أحكم ربط جميع مسامير التثبيت ذات الصلة، ثم أدخل موصل كابل الإشارة في المقبس المقابل له. تُكمل هذه الخطوة عملية إعادة التجميع الميكانيكي الرئيسية، وتُهيئ رأس اللحام للتحقق من المحاذاة.

الخطوة 11: إجراء معايرة توسيط الضوء الأحمر

يجب أن يتبع استبدال المرآة العاكسة ضبطُ تمركز الضوء الأحمر. ويُعد تحقيق تموضع دقيق للضوء الأحمر أمرًا أساسيًا لضمان دقة اللحام بالليزر لاحقًا. إذ تحدد محاذاة الشعاع مباشرةً جودة المعالجة النهائية لمعدات اللحام من JUGAO.

الخطوة 12: تركيب الغطاء الخلفي للمحرك وتثبيت جميع عناصر التثبيت

أعد تركيب الغلاف الخلفي للمحرك على جسم مسدس اللحام، ثم أحكم ربط جميع مسامير التثبيت بالكامل. وبذلك تكتمل عملية استبدال المرآة العاكسة بأكملها، وتُقفل المجموعة بالكامل استعدادًا للتشغيل العادي.

الملخص الختامي

ما دمت تتبع العمليات المجزأة المذكورة أعلاه، فستتمكن من استبدال المرآة العاكسة في رأس اللحام بالليزر من JUGAO بسلاسة. ويساعد الفحص الدوري واستبدال المرآة في الوقت المناسب على إبقاء مسدس اللحام في أفضل حالة تشغيل، وضمان أداء لحام مستقر ودقيق باستمرار.

باستخدام هذا الدليل، يستطيع العاملون في الموقع إنجاز أعمال الصيانة هذه بشكل مستقل، مما يقلل تكاليف الاستعانة بخدمات فنية خارجية.

عند تنفيذ جميع الخطوات بالشكل الصحيح، يمكن لمعدات اللحام بالليزر من JUGAO توفير قدرة معالجة موثوقة لورشتكم. تذكّروا أن صيانة المرايا البصرية العاكسة في الوقت المناسب تُعد أحد العوامل الأساسية للحصول على نتائج لحام عالية الجودة في جميع مهام التصنيع.
