كيفية اختيار ماكينة درفلة صفائح ذات الأسطوانة العلوية

إن اختيار ماكينة درفلة صفائح ذات الأسطوانة العلوية يبدأ بفهم المنتج. ولا يمكن المضي قدماً إلا بعد الإلمام التام بأدائها وخصائصها ووظائفها واحتياجاتك الخاصة.

تتوفر ماكينات درفلة الصفائح ثلاثية الأسطوانات بنوعين: ميكانيكية وهيدروليكية. كما تنقسم ماكينات الدرفلة الميكانيكية ثلاثية الأسطوانات إلى نوعين: متماثلة وغير متماثلة. ويمكنها درفلة الصفائح المعدنية إلى قطع دائرية وقوسية ومخروطية ضمن نطاق معين.

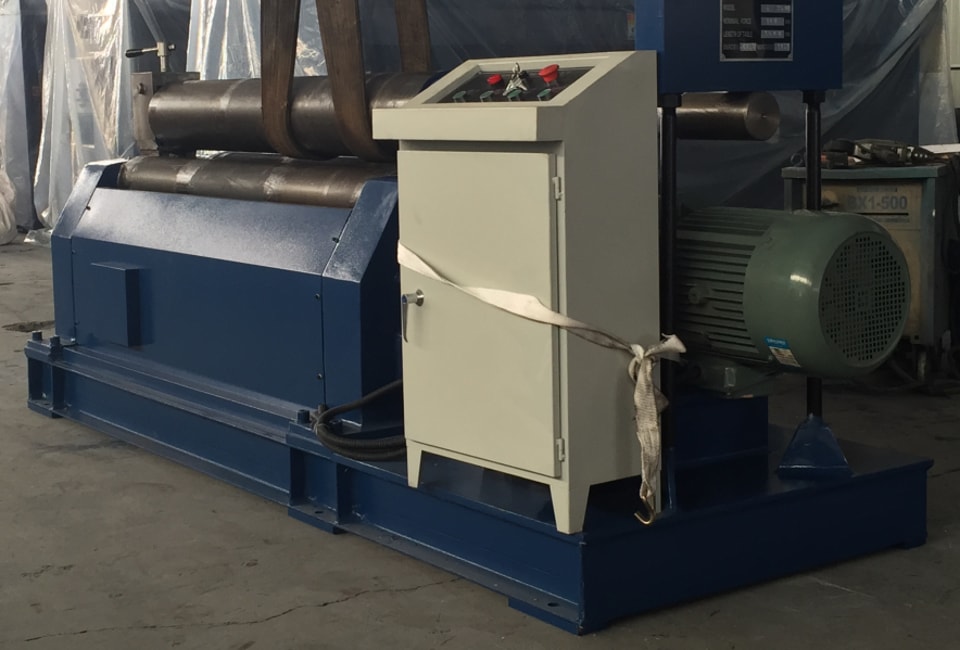

الخصائص الأداء لماكينة درفلة صفائح ميكانيكية ثلاثية الأسطوانات متماثلة: تتميز هذه الماكينة ببنية متماثلة من ثلاث أسطوانات. تتحرك الأسطوانة العلوية رأسياً صعوداً وهبوطاً بشكل متماثل في منتصف الأسطوانتين السفليتين، ويجري تشغيلها بواسطة لولب وصامولة وترس دودي. وتدور الأسطوانتان السفليتان بتشغيل من محرك. ويتعشق ترس الخرج في المخفض مع ترس الأسطوانة السفلية لتوفير عزم الدرفلة للصفائح المعدنية. ومن عيوب هذه الماكينة أن أطراف الصفائح المعدنية تحتاج إلى ثني أولي باستخدام معدات أخرى.

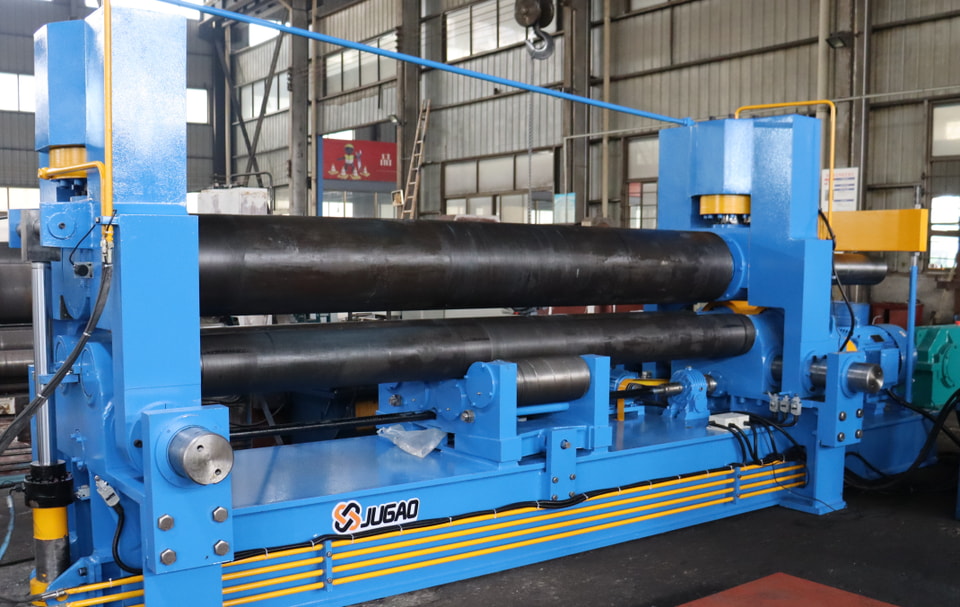

تتميز ماكينة الدرفلة الهيدروليكية ثلاثية الأسطوانات المتماثلة ببنية متماثلة ثلاثية الأسطوانات. تتحرك الأسطوانة العلوية رأسياً صعوداً وهبوطاً بشكل متماثل بين الأسطوانتين السفليتين، مدفوعة بزيت هيدروليكي داخل أسطوانة هيدروليكية يؤثر في مكبس. وتدور الأسطوانتان السفليتان، ويُوفَّر عزم درفلة اللوح بواسطة ترس الخرج في المخفض المتعشق مع ترس الأسطوانة السفلية.

عند شراء ماكينة درفلة صفائح ذات الأسطوانة العلوية، يمكننا الحصول على فهم أولي للميزات الفريدة لمختلف ماكينات درفلة الصفائح.

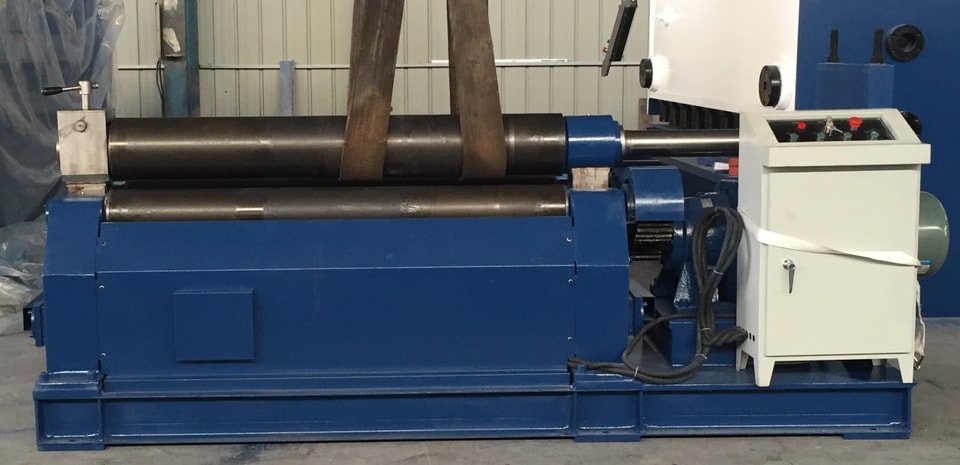

1. ماكينة درفلة صفائح متماثلة ميكانيكية: المزايا الفريدة: بنية بسيطة، وزن خفيف، سهلة التصنيع والصيانة، واستثمار منخفض. ويمكن جعل الأسطوانتين الجانبيتين متقاربتين جداً، مما يؤدي إلى تشكيل أكثر دقة، لكنه يترك حافة مستقيمة كبيرة. ومن عيوبها أن أطراف اللوح تحتاج إلى ثني أولي باستخدام معدات أخرى.

التطبيقات والظروف المناسبة: لمختلف تطبيقات درفلة الصفائح التي تتطلب تجهيزات ثني أولي أو لا تتطلب حواف ثني، يكون النوع المتماثل القياسي مناسباً؛ أما لتطبيقات درفلة الصفائح التي تتطلب حواف ثني، فيمكن استخدام النوع المتماثل المزود بوسائد حافة الثني.

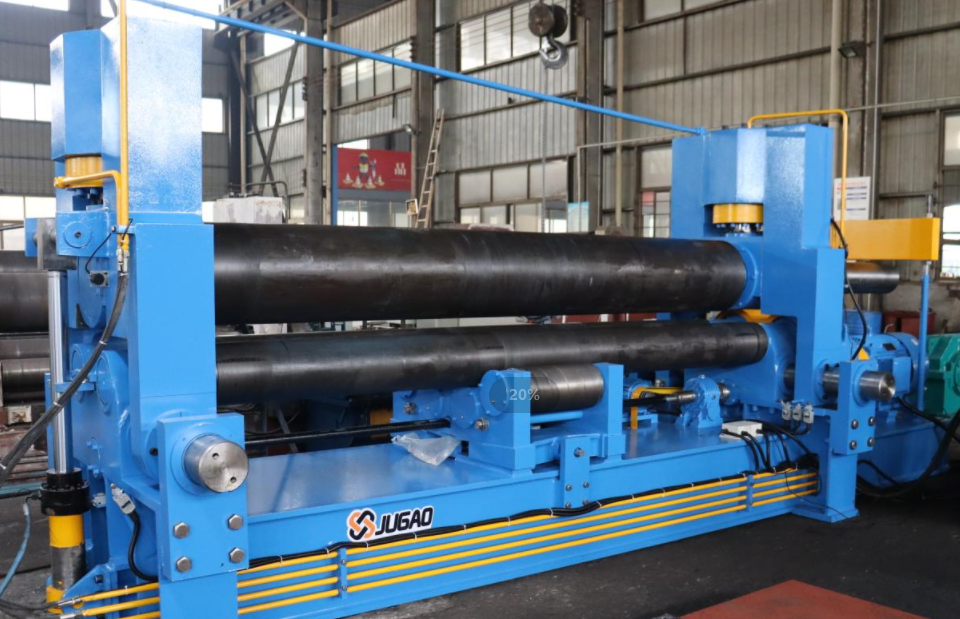

2. ماكينة درفلة صفائح هيدروليكية ثلاثية الأسطوانات متماثلة: المزايا الفريدة: يُفضَّل هذا الطراز في ماكينات درفلة الصفائح ثلاثية الأسطوانات المتماثلة كبيرة النطاق.

التطبيقات والظروف المناسبة: مناسبة لمختلف تطبيقات درفلة الصفائح التي تتطلب ثنيًا أوليًا أو لا تتطلب ثنيًا؛ ويكون الطراز المتماثل القياسي مناسبًا للتطبيقات التي تتطلب ثني الحواف. ويمكن استخدام طراز متماثل مزود بوسائد لحواف الثني في تطبيقات درفلة الصفائح التي تتطلب الثني.

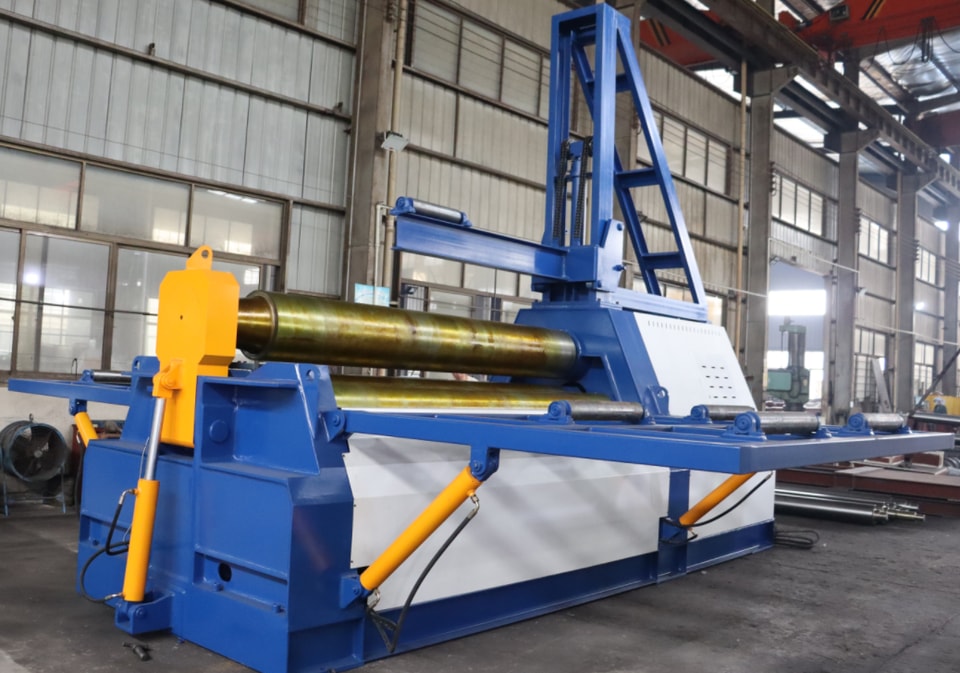

3. ماكينة درفلة صفائح بأربع أسطوانات: المزايا الفريدة: تُعد ماكينة درفلة الصفائح بأربع أسطوانات الأكثر وظائفً والأسرع والأدق بين ماكينات درفلة الصفائح. وبالمقارنة مع ماكينات ثلاثية الأسطوانات ذات الضبط العلوي المتماثل، فهي تتمتع بوظيفة الثني الأولي؛ وبالمقارنة مع ماكينات الضبط السفلي والأفقي، فهي تتميز بحواف مستقيمة أصغر ودقة درفلة أعلى. كما يمكنها تنفيذ بعض أعمال التشكيل والتسوية على الصفائح المعدنية، وتوفر ثنيًا أوليًا مباشرًا، مما يوفر الوقت والمواد، ويجعلها ماكينة درفلة صفائح كبيرة حديثة ومثالية.

التطبيقات والظروف المناسبة: مناسبة لدرفلة المشغولات الثقيلة وللتطبيقات التي تتطلب مستويات عالية من الأتمتة والتحكم الساكن.

4. المزايا الفريدة لماكينة درفلة الصفائح متعددة الاستخدامات ذات الأسطوانة العلوية:

A. ثني أولي عالي الدقة للحواف: يمكن ضبط طول الحافة المستقيمة بحرية. وتزيد الأسطوانة العلوية الضغط مباشرة أثناء الثني الأولي، مما يتيح ثنيًا أوليًا عالي الدقة للحواف.

B. تحكم NC ومعدل إنتاج مرتفع: تُدار معلمات عملية الدرفلة بتحكم NC، مما يبسط التشغيل ويزيد السرعة بشكل ملحوظ.

C. دقة استثنائية في المنتج: الأسطوانة العلوية ذات شكل أسطواني، أما الأسطوانة السفلية فلها بكرات دعم قابلة للضبط. ويتيح الثني المستمر درفلة منتجات مثالية عبر نطاق أوسع من الصفائح الرقيقة إلى السميكة.

D. السلامة التشغيلية: الأسطوانتان السفليتان ثابتتان، بينما تتحرك الأسطوانة العلوية صعوداً وهبوطاً ويميناً ويساراً. ولا تتحرك القطعة المشغولة مع الأسطوانة السفلية، مما يضمن سلامة المشغل.

E. هيكل متكامل، أساس بسيط، وسهولة في النقل: يزيل الهيكل المتكامل الحاجة إلى مسامير التثبيت، مما يبسط الأساس ويسهل إعادة النقل.

F. تتطلب التطبيقات المختلفة أساليب تحكم مناسبة. وبناءً على التطبيق، تنطبق أساليب التحكم التالية: TNC (تحكم علوي NC): للإنتاج متعدد الأصناف صغير الدفعات؛ T & BNC (تحكم علوي وسفلي NC): للإنتاج قليل الأصناف كبير الدفعات.

G. تتميز آلية الانحناء بأنواع O-type وU-type وR-type متعددة المقاطع وأجهزة مخروطية مساعدة، مما يتيح درفلة المخاريط ضمن نطاق معين. انحناء O-type: نوع انحناء خلفي؛ انحناء U-type: نوع انحناء أمامي؛ انحناء R-type متعدد المقاطع: نوع مركب. مناسب لـ: مثالي لماكينات درفلة الصفائح المتوسطة والثقيلة.

5. ماكينة درفلة صفائح ثلاثية الأسطوانات متماثلة بحرية: المزايا الفريدة: تتميز هذه الماكينة ببنية متماثلة ثلاثية الأسطوانات. تتحرك الأسطوانة العلوية رأسياً صعوداً وهبوطاً بشكل متماثل بين الأسطوانتين السفليتين، مدفوعة بزيت هيدروليكي داخل أسطوانة هيدروليكية تؤثر في قضيب المكبس، وبالتالي توفر نقلًا هيدروليكياً. وتدور الأسطوانتان السفليتان، ويتعشق ترس الخرج في مخفض السرعة مع ترس الأسطوانة السفلية لتزويد عزم درفلة الصفائح. وتقع عدة مجموعات من بكرات الدعم أسفل الأسطوانتين السفليتين لزيادة صلابتهما والسماح بالضبط الرأسي. ويوجد عارضة صلبة فوق الأسطوانة العلوية، مع عدة مجموعات من بكرات الدعم بين العارضة والأسطوانة العلوية لزيادة صلابتها أكثر. مناسبة لدرفلة القطع العريضة جداً والمنحنية.

6. ماكينة درفلة الصفائح المنحنية ذات الضبط السفلي: المزايا الفريدة: تعتمد هذه الماكينة تكنولوجيا ألمانية، سهلة التشغيل، وسريعة جداً. وهي تعمل هيدروليكياً بالكامل وتتمتع بتكنولوجيا متقدمة. مناسبة للأجزاء الأسطوانية عالية الدقة.

7. ماكينة درفلة صفائح غير متماثلة ثلاثية الأسطوانات: المزايا الفريدة: يمكن لهذه الماكينة درفلة الأجزاء الأسطوانية صغيرة القطر، ويمكن تشكيل الأطراف في عملية واحدة.
