كيف يمكن تحسين إعدادات التحكم في ماكينة ثني الأنابيب؟

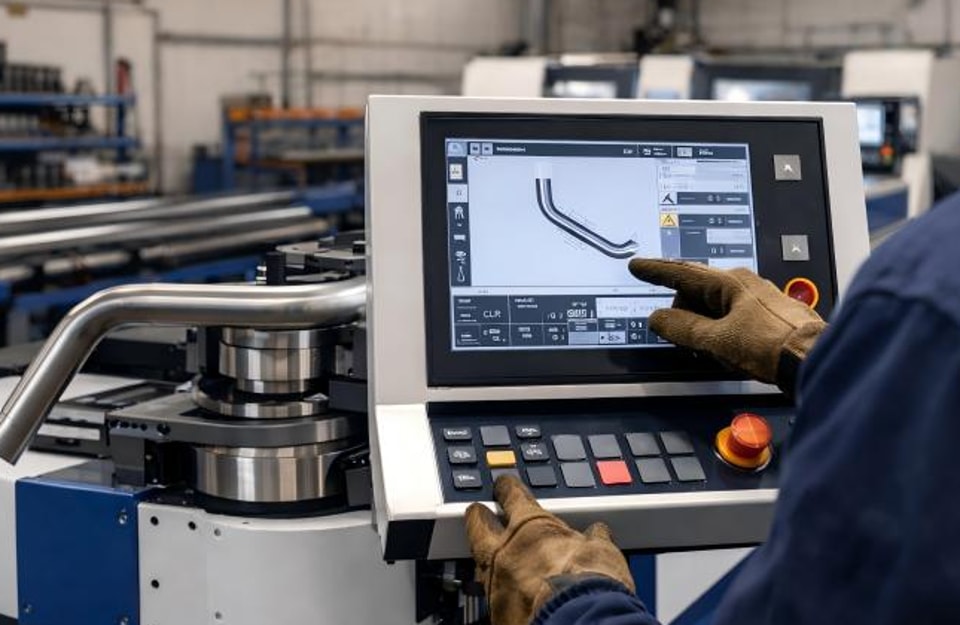

إعدادات التحكم في ماكينة ثني الأنابيب، ببساطة، هي مجموعة من أوامر التشغيل الممنوحة للماكينة. فكيف تتحرك، وبأي سرعة تتحرك، وأين تتوقف، كلها تحددها هذه المعلمات. ومع ذلك، رأيت كثيرًا من المصانع تشتري المعدات، وتضبط المعلمات مرة واحدة، ثم لا تلمسها مرة أخرى أبدًا. ونتيجة لذلك تصبح الأنابيب المثنية غير متسقة، ويظنون أن المشكلة في الماكينة نفسها.

في الواقع، إعدادات التحكم ليست ثابتة؛ بل يجب تعديلها وفقًا للمواد وقطر الأنبوب وسمك الجدار، وحتى درجة حرارة البيئة المحيطة. وفيما يلي لخصت بعض النقاط الأساسية التي يجب الانتباه إليها أثناء عملية الإعداد.

أولًا، تأكد من صحة المعلمات الأساسية.

تُعد معلمات ثني المادة الأساسية أول ما يجب تأكيده. قطر الأنبوب، وسمك الجدار، ونصف قطر الثني، ونوع المادة—هذه القيم الأربع​​تحدد مباشرةً حسابات تعويض الارتداد وقوة الثني. وإذا أُدخلت بشكل خاطئ، فلن يتمكن حتى أكثر أنظمة التحكم ذكاءً من حساب قيم تعويض دقيقة، وعلى الأرجح ستكون زاوية الثني الناتجة غير صحيحة.

انتبه جيدًا عند تغيير المواد. فالفولاذ الكربوني والفولاذ المقاوم للصدأ لهما قيم ارتداد مختلفة بشكل كبير، كما أن للألومنيوم والنحاس خصائص مختلفة. ويمكن أن تعطي المجموعة نفسها من المعلمات نتائج مختلفة تمامًا عند تطبيقها على مواد مختلفة.

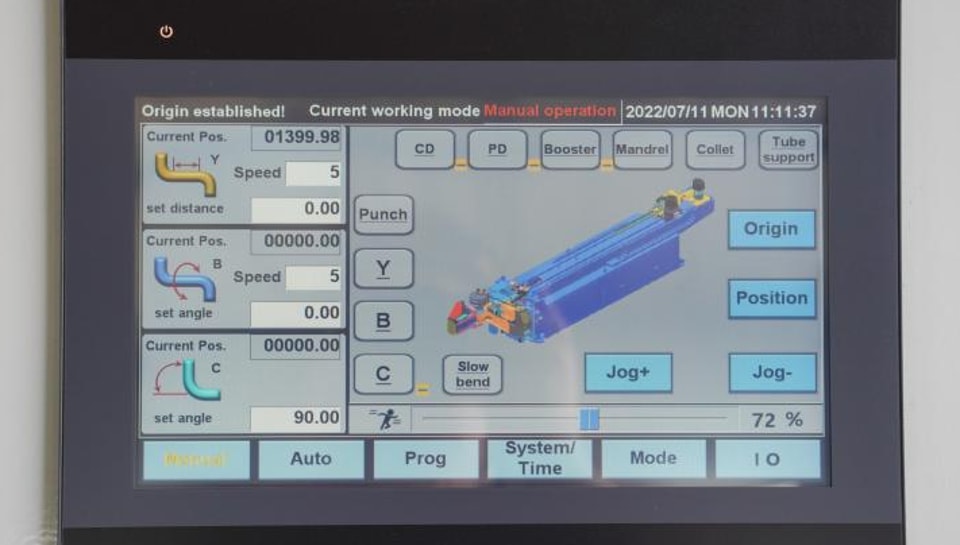

يجب معايرة التحكم في طول التغذية والدوران بشكل صحيح.

تعتمد الدقة البُعدية لوصلات الأنابيب متعددة الانحناءات إلى حد كبير على دقة طول التغذية وزاوية الدوران. وإذا كانت تغذية المشفّر غير دقيقة، أو لم تكن دقة نظام المؤازر كافية، فقد لا يظهر الخطأ في الانحناء الأول، لكنه سيصبح كبيرًا مع تراكم الخطأ في الانحناءين الثالث والرابع.

كما تستحق سرعة التغذية ومنحنيات التسارع/التباطؤ ضبطًا دقيقًا. فإذا كانت السرعة عالية جدًا، سينزلق الأنبوب؛ وإذا كانت منخفضة جدًا، ستتأثر الكفاءة. إن إيجاد التوازن المناسب سيجعل النظام يعمل بسلاسة أكبر.

غالبًا ما يُستهان بأهمية ضبط سرعة الثني.

فالسرعة العالية جدًا تمنع المادة من التشكل بشكل متساوٍ، وقد تسبب تجاعيد أو تشوهًا في المقطع العرضي للأنبوب. أما السرعة المنخفضة جدًا، فرغم أنها تضمن جودة مستقرة، فإنها تؤدي إلى انخفاض حجم الإنتاج. وعادةً ما أبدأ بسرعة منخفضة في الثني التجريبي، ثم أزيدها تدريجيًا حتى أصل إلى نقطة حرجة تظهر عندها مشكلات الجودة، ثم أخفض السرعة قليلًا كهامش أمان.

كما أن منحنى التسارع مهم بالقدر نفسه. فالدخول السلس إلى حركة الثني يختلف كثيرًا عن البدء المفاجئ؛ إذ يفرض الأخير صدمة أكبر على القالب، وعلى المدى الطويل يؤثر في عمره الافتراضي.

تُعد معايرة الزاوية وتعويض الارتداد خطوات لا يمكن تجنبها في ثني الأنابيب.

يجب إجراء معايرة الزاوية في كل مرة يتغير فيها نوع المادة أو قطر الأنبوب. وتتم الطريقة بثني أنبوب تجريبي، وقياس الزاوية الفعلية بمقياس زاوية، ثم ضبط قيمة تعويض الارتداد في نظام التحكم حتى تتطابق الزاوية الفعلية مع الزاوية المضبوطة.

لا يمكن تجاوز هذه الخطوة، ولا يمكن الاعتماد فيها على التخمين. فقد تختلف قيم الارتداد بين دفعات المواد المختلفة؛ والقياس الفعلي بعد كل تغيير في المادة أكثر موثوقية بكثير من التخمين.

يُعد التزامن متعدد المحاور أمرًا بالغ الأهمية لجودة انحناءات الأنابيب المعقدة.

في التركيبات المعقدة التي تتطلب عدة انحناءات ودورات، يكون التنسيق بين المحاور المختلفة أمرًا حاسمًا. فإذا كان محور الثني يتحرك قبل أن يكون محور الدوران في موضعه، أو إذا لم تتطابق منحنيات التسارع/التباطؤ لمحور التغذية مع المحاور الأخرى، فقد يعاني الأنبوب المثني من خدوش سطحية أو انحرافات بُعدية.

يُعدّ التحقق من اتساق أزمنة الاستجابة لكل محور والتأكد من تنسيق إشارات التحكم من التفاصيل الأساسية التي تؤثر مباشرةً في جودة المنتج النهائي.

المشكلات الشائعة وطرق استكشاف الأعطال وإصلاحها

**زوايا غير متسقة:** تحقّق من دقة قيمة تعويض الارتداد المرن ومعلمات المادة. أعد معايرة الزاوية إذا لزم الأمر.

**إنذارات متقطعة:** قد يكون ذلك مرتبطًا بإعدادات تسارع مرتفعة جدًا أو حدود معلمات غير صحيحة. جرّب خفض سرعة الحركة بشكل مناسب.

**ضعف قابلية التكرار:** تحقّق من تغذية المشفّر والارتخاء الميكانيكي. قد يؤدي انجراف طول التغذية أو سوء المحاذاة الدورانية إلى هذه المشكلة.

عدة عادات للحفاظ على استقرار الإعدادات:

في كل مرة تغيّر فيها المواد أو القوالب، راجع المعلمات الرئيسية. لا تنتظر حتى تظهر المشكلات لتتذكر ذلك.

احتفظ بنسخة احتياطية من المعلمات التي تم التحقق منها. وفي حال إعادة تعيين النظام أو تحديث البرنامج، يمكنك استعادتها مباشرةً.

إن الاستثمار في تدريب المشغلين يستحق العناء. فإذا كان المشغلون يفهمون معنى المعلمات والمنطق وراء ضبطها، يمكنهم التعامل مع المشكلات البسيطة ميدانيًا دون انتظار فنيي الصيانة.

في النهاية، إن إعداد إعدادات التحكم في ماكينة ثني الأنابيب ليس عملية تُجرى مرة واحدة؛ بل هو عملية ديناميكية تتطلب ضبطًا دقيقًا مستمرًا وفقًا للظروف الفعلية. ويؤدي الضبط الصحيح للمعلمات إلى أنابيب ذات زوايا دقيقة، وأبعاد مستقرة، وتشطيب سطحي جيد، مما يخفض معدل الهدر بشكل طبيعي. وإذا سبق أن واجهت تقلبات في الجودة بسبب مشكلات إعدادات التحكم أثناء الإنتاج، فلا تتردد في مشاركة كيفية استكشافك لها وحلّها.
