كيفية تنفيذ ثني الأنابيب بدقة في الآلات الثقيلة؟

في تصنيع الآلات الثقيلة (الحفارات، الرافعات، اللوادر، إلخ)، يؤثر ثني الأنابيب مباشرةً في موثوقية الأنظمة الهيدروليكية وخطوط الوقود والهياكل الإطارية. فمجرد انحراف درجة واحدة في ثني أنبوب قد يؤدي إلى تسرب الزيت تحت الضغط العالي، بل وقد يتسبب في توقف المعدات. فيما يلي شرح لكيفية تحقيق ثني أنابيب عالي الدقة من أربعة أبعاد: المعدات، والعملية، والمواد، وفحص الجودة.

I. معدات ثني الأنابيب الشائعة الاستخدام

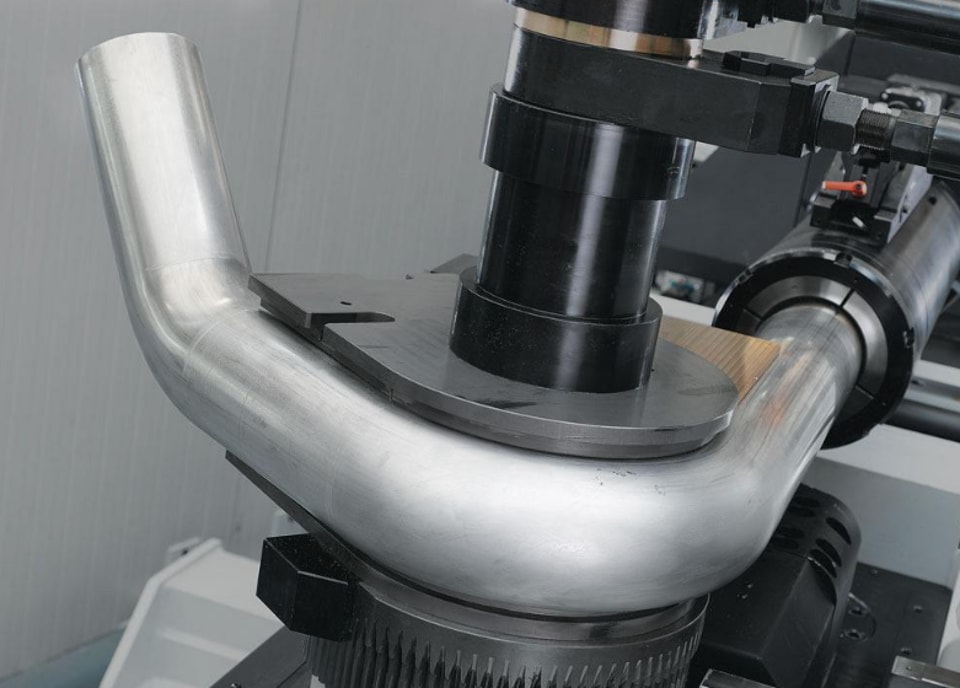

ماكينة ثني الأنابيب CNC: درجة عالية من الأتمتة، مناسبة للإنتاج الدفعي المتكرر، بدقة مستقرة.

ماكينة ثني الأنابيب بالسنبة الداخلية: تستخدم سنبة داخلية لدعم جدار الأنبوب من الداخل، مما يمنع الانهيار والتجعد عند ثني الأنابيب رقيقة الجدار أو صغيرة نصف القطر.

ماكينة الثني بالتمديد الدوراني: مناسبة للمكونات الإنشائية ذات المقاطع المعقدة أو الأشكال الخاصة، مع تحكم دقيق.

II. ست خطوات لثني الأنابيب بدقة

1. التحضير: نظِّف سطح الأنبوب جيدًا بإزالة الزوائد المعدنية أو الصدأ أو الزيت. وتحقق من أن قاعدة الماكينة مستوية وأن القالب مركب بإحكام—إن إغفال هذا العمل الأساسي سيجعل كل ما عداه بلا فائدة.

2. اختيار القالب المناسب: يجب أن تتطابق أنصاف أقطار قالب الثني وقالب التثبيت وقالب الضغط مع قطر الأنبوب وسماكة جداره. وعادةً ما تستخدم الآلات الثقيلة قوالب من الفولاذ المقسى، وهي تتحمل الإجهاد العالي وأقل عرضة للتشوه.

3. ضبط معلمات CNC: يمكن لنظام CNC إدخال زاوية الثني وزاوية الدوران وطول التغذية بدقة. وعند ضبط هذه المعلمات، ينبغي أخذ قيمة الارتداد المرن للمادة في الحسبان لضمان نتائج ثني متسقة في كل مرة.

4. ضبط موضع السنبة الداخلية: عند ثني الأنابيب سميكة الجدار أو رقيقة الجدار، يجب وضع السنبة الداخلية بصورة مناسبة خلف نقطة الثني لدعم الجدار الداخلي ومنع الانهيار والتجعد.

5. الثني التجريبي والضبط الدقيق

بعد أول ثنية تجريبية، افحص الأبعاد باستخدام مقياس زاوية رقمي أو آلة قياس إحداثي. وإذا وُجدت انحرافات في الزاوية أو نصف القطر، فقم بالضبط الدقيق في نظام التحكم حتى تفي بالمتطلبات.

6. مراقبة الجودة

بعد اكتمال الثني، افحص الأبعاد وجودة السطح، وأجرِ اختبارات الضغط عند الحاجة. ويمكن للأنظمة المتقدمة حتى استخدام البرامج لمقارنة شكل الأنبوب المقاس مع نموذج CAD، بحيث لا يفلت حتى أصغر انحراف من التدقيق.

III. العوامل الرئيسية المؤثرة في الدقة

خصائص المادة: يختلف ارتداد الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم. يجب إعادة​​قياس قيم التعويض في كل مرة تُستخدم فيها مادة جديدة.

درجة الحرارة والتشحيم: إن استخدام مادة تشحيم جيدة يقلل الاحتكاك ويمنع تشقق السطح. وللأنابيب ذات الجدران السميكة أو الأقطار الكبيرة، يساعد الحفاظ على درجة حرارة مستقرة على تحسين انسياب المادة.

معايرة الماكينة: إن الفحص المنتظم للثنيات والأنظمة الهيدروليكية ومحركات السيرفو ضروري للحفاظ على الدقة على المدى الطويل.

IV. المشكلات والحلول الشائعة

س: كيف نضمن ثني كل أنبوب بالطريقة نفسها؟

ج: استخدم ماكينة ثني أنابيب CNC مع تغذية راجعة في الوقت الحقيقي، مع معايرتها قبل كل دفعة إنتاج. وحافظ على الاتساق في القالب وتجهيز المادة.

س: كيف يمكن منع التجعد أو التسطيح أثناء ثني الأنابيب؟

ج: يجب استخدام أنبوب رصّاد وقالب مانع للتجعد مع الأنابيب رقيقة الجدار. اضبط قوة التثبيت وسرعة الثني في الوقت نفسه لتحقيق توازن الإجهاد.

س: ما المواد الأكثر استخدامًا في الآلات الثقيلة؟

ج: أساسًا الفولاذ الكربوني والفولاذ المقاوم للصدأ، نظرًا لقوة تحملهما العالية ومقاومتهما للتآكل. كما يُستخدم الألمنيوم أيضًا حيث تكون الحاجة إلى تقليل الوزن.

في مجال الآلات الثقيلة، تحدد دقة ثني الأنابيب مباشرةً موثوقية المعدات وسلامتها. فمن تنظيف الأنبوب، واختيار القالب المناسب، وضبط معلمات CNC، إلى ضبط الرصّاد، والثني التجريبي والضبط الدقيق، والفحص الصارم للجودة، يجب تنفيذ كل خطوة على نحو صحيح لإنتاج وصلات أنابيب عالية الجودة تتوافق مع المعايير الهندسية.

إذا كنت تبحث عن تحسين خط الإنتاج لديك أو استكشاف حلول متقدمة لثني الأنابيب، فإن JUGAO تقدم مجموعة من ماكينات ثني الأنابيب CNC وNC المصممة من أجل الدقة والكفاءة والمتانة. تواصل مع فريقنا الهندسي اليوم لمعرفة كيف يمكننا مساعدتك في زيادة الطاقة الإنتاجية.
