أهم النقاط حول آلات ثني مقاطع الأنابيب المربعة

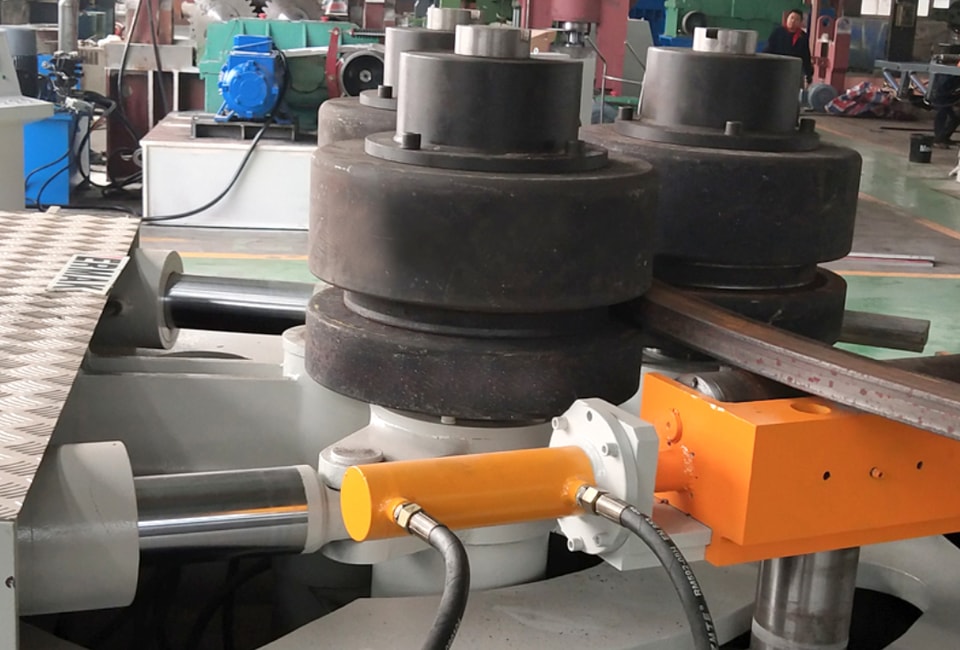

يمكن لآلة ثني المقاطع إنجاز عمليات الثني المسبق والدرفلة والتقويم للمقاطع في عملية تغذية واحدة. وتتميز بهيكل متطور ووظائف متكاملة، كما يمكن تركيبها عموديًا أو أفقيًا وفقًا لاحتياجات المستخدم. تتميز الآلة بهيكل قابل للضبط على شكل قوس إلى الأسفل. يكون عمود الأسطوانة العلوية ثابتًا، بينما يتحرك عمودا الأسطوانتين السفليتين على شكل قوس بالنسبة إلى عمود الأسطوانة العلوية حول محور مركزي. وتتمثل وظيفتهما الرئيسية في إجراء الثني المسبق لطرفي المقطع وتشويههما. وفي الوقت نفسه، يعمل عمودا الأسطوانتين السفليتين أيضًا كعمودي قيادة رئيسيين، إذ تدفعهما محركات هيدروليكية لدرفلة المقطع المثني وتشكيله.

تُعد الأسطوانات العاملة الثلاث في آلة ثني مقاطع الأنابيب المربعة كلها أسطوانات قيادة رئيسية، وتُدار بواسطة محركات هيدروليكية وتروس. ويتم رفع الأسطوانتين السفليتين هيدروليكيًا، كما يمكنهما التحرك على شكل قوس حول مركز دوران ثابت. وتُركَّب أسطوانات دعم وأسطوانات توجيه للتقويم على جانبي الأسطوانات العاملة، مما يساعد على ضمان جودة درفلة المقاطع ذات المقاطع العرضية غير المتماثلة، مثل الحديد الزاوي. هذه الآلة نموذج ثلاثي الأسطوانات بقدرة قيادة كاملة، وقادرة على إجراء الثني المسبق لطرفي المقاطع. ومن خلال ضبط أسطوانات التوجيه، يمكن تصحيح الالتواء الناتج أثناء الدرفلة غير المتماثلة. وتُتحكم جميع الحركات بواسطة أزرار موجودة على خزانة التحكم الكهربائية، مع شاشة رقمية للإزاحة ودقة تبلغ 0.1 مم. ويمكنها درفلة أشكال مختلفة وفقًا للمقطع العرضي للمقطع. وتتمثل مزايا هذا النوع من المعدات في الدقة العالية لدرفلة المقاطع وكفاءة العمل المرتفعة.

تتضمن حركات أسطوانات التوجيه وأسطوانات التقويم في آلة ثني المقاطع هذه ثلاثة أنواع:

(1) يمكنها التحرك إلى أعلى وأسفل؛

(2) يمكنها في الوقت نفسه تنفيذ حركات صعود وهبوط قوسية مع الأسطوانتين السفليتين؛

(3) يمكنها في الوقت نفسه تنفيذ حركات دورانية، مما يضمن جودة تشكيل المقطع أثناء عملية الدرفلة. وتُعرض إزاحات الرفع والخفض للأسطوانتين السفليتين رقميًا، بما يجعلها واضحة وسهلة القراءة. كما زُوِّدت الآلة بمنضدة تشغيل عمودية لتسهيل التشغيل.

يتكون سرير آلة ثني مقاطع الأنابيب المربعة من هيكل من ألواح فولاذية ملحومة، ويخضع لمعالجة التخمير لإزالة الإجهادات الداخلية. وتتمتع الآلة بالقوة والصلابة الكافيتين لثني المقاطع ضمن سعتها. ومن خلال تغيير القالب، يمكنها درفلة وثني مقاطع مثل الحديد الزاوي، والفولاذ المسطح، والفولاذ المربع، وفولاذ القنوات، والعوارض على شكل I، والفولاذ الدائري، والأنابيب الفولاذية.
