تتناول هذه الوثيقة الخصائص الرئيسية والتطبيقات لآلة ثني الألواح ثلاثية اللفات.

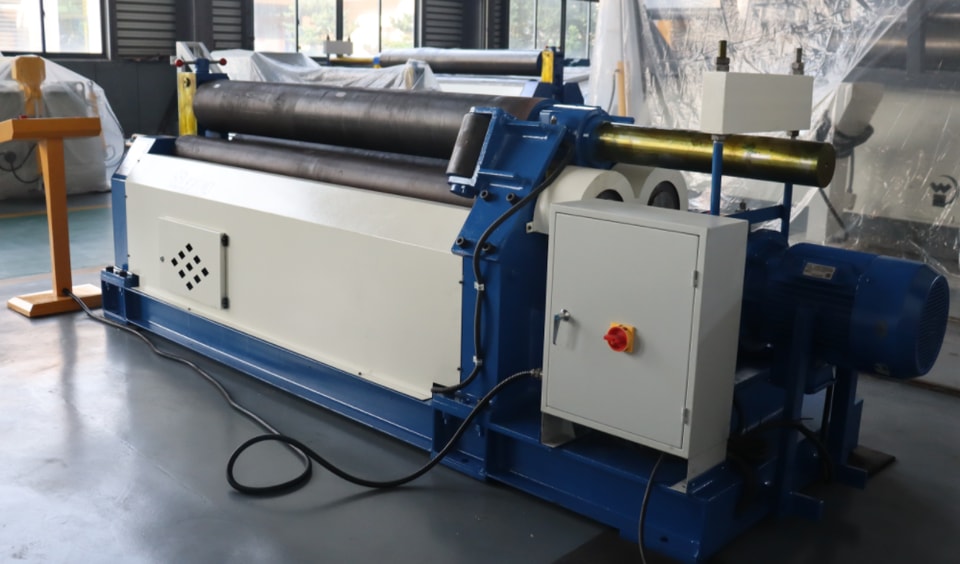

آلة ثني الألواح ثلاثية اللفات هي آلة تشكيل تُستخدم للثني المستمر للصفائح المعدنية. ويمكنها لف الصفائح بأشكال متعددة مثل الشكل O والشكل U وأشكال R متعددة المقاطع.

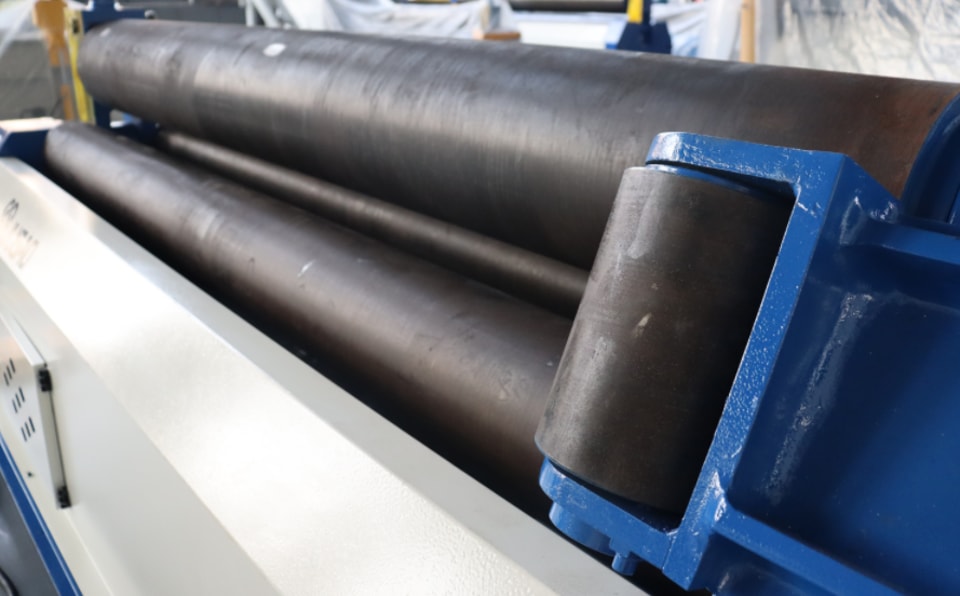

المبدأ: في آلة ثني الألواح المتناظرة، يتحرك البكر العلوي عموديًا صعودًا وهبوطًا بواسطة الزيت الهيدروليكي داخل الأسطوانة الهيدروليكية الذي يؤثر في مكبس يقع في موضع متناظر بين البكرتين السفليتين. ويُحرَّك هذا التحرك العمودي بواسطة الترس النهائي للمخفض الرئيسي، والذي بدوره يدير البكرتين السفليتين، موفرًا عزمًا لفّ الصفائح المعدنية. تمر صفيحة معدنية مسطحة وليّنة بين بكرات العمل الثلاث (بكرتان سفليتان وبكرة علوية واحدة). ويؤدي ضغط البكرة العلوية ودوران البكرتين السفليتين إلى خضوع الصفيحة لعدة تمريرات ثني متتالية (انضغاط الطبقة الداخلية، وعدم تغير الطبقة الوسطى، وتمدد الطبقة الخارجية)، مما ينتج تشوهًا لدنًا دائمًا ويلفها إلى الأسطوانة أو المخروط المطلوب أو جزء منهما. ومن عيوب هذه الآلة الهيدروليكية ثلاثية اللفات أن طرفي الصفيحة المعدنية يحتاجان إلى ثني مسبق باستخدام معدات أخرى. وتناسب هذه الآلة عمليات لف الألواح الكبيرة بسماكة 50 مم أو أكثر. كما تُضاف صفوف من بكرات الدعم الثابتة أسفل البكرتين السفليتين لتقليل المسافة بينهما، وبذلك تتحسن دقة قطعة العمل الملفوفة والأداء العام للآلة.

تُستخدم آلة لف الألواح ثلاثية اللفات على نطاق واسع في صناعات الطاقة والنقل والبترول والكيماويات والغلايات وبناء السفن والطاقة الكهرومائية والهياكل المعدنية. ويمكنها لف قطع مخروطية ودائرية ومقوسة.

الخصائص الرئيسية:

 1. تتحدد القدرة التشغيلية القصوى لآلة لف الألواح بأربعة عوامل رئيسية: الحد الأقصى لسماكة اللوح (سماكة ما قبل الثني)، والحد الأقصى لعرض اللوح، والمادة الخام للوح المراد لفه، والحد الأدنى لقطر اللف عند الحد القياسي الأقصى. ويُعد التحويل بين هذه العوامل الأربعة أثناء التشغيل علاقة تحويل القدرة التشغيلية للآلة، وهي موضحة للمستخدم في دليل التعليمات المرفق لتسهيل الاستخدام الأكثر عقلانية للمعدات.

2. تستطيع هذه الآلة لف القطع المخروطية. وعند لف القطع المخروطية، وبما أن القوة في أحد الطرفين تكون أكبر نسبيًا، ينبغي أن تكون قدرة اللف للقطع المخروطية 60% من قدرة الآلة، وألا يتجاوز مخروط اللف عمومًا 30°. ومع ذلك، كلما انخفضت سماكة اللوح وعرضه، انخفض الحمل على المعدات، ويمكن زيادة المخروط وفقًا لذلك.

3. تتميز البكرتان السفليتان بقطر كبير وقوة كافية، لذلك لا تتطلب المعدات بكرات دعم إضافية، مما يقلل بفعالية من معدل أعطالها.
