الأنابيب في تصنيع الطيران والفضاء: كيف نضمن سلامة الطيران؟

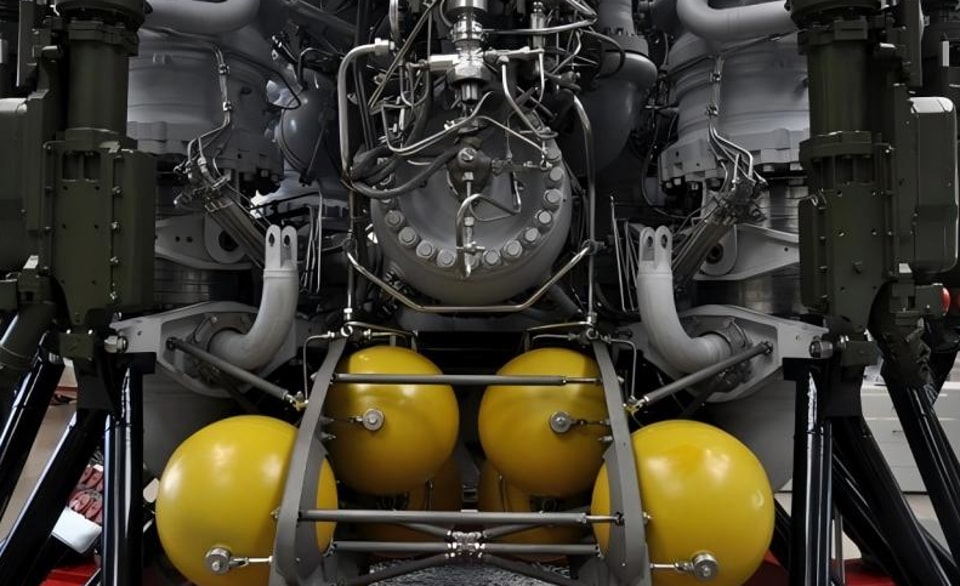

في مجال صناعة الطيران، يرتبط ثني الأنابيب ارتباطًا مباشرًا بسلامة الطيران. تعتمد خطوط وقود الطائرات والأنظمة الهيدروليكية وإمداد الأكسجين ودارات التبريد جميعها على ثني الأنابيب. وأي خلل في هذه الخطوط قد يؤدي إلى عواقب كارثية. يوضح ما يلي كيف يضمن الثني الدقيق للأنابيب السلامة من ثلاثة جوانب: المواد، والعمليات، ومراقبة الجودة.

1. الحفاظ على السلامة الهيكلية ومنع تشققات الإجهاد

تتعرض الطائرات أثناء الطيران لاهتزازات شديدة، وتغيرات حادة في درجة الحرارة، وتقلبات في الضغط. ويمكن للشقوق الدقيقة أو التجاعيد أو الخدوش على الجدار الداخلي للثنيات أن تنتشر تدريجيًا، مما يؤدي في النهاية إلى تمزق الأنبوب.

يستخدم ثني الأنابيب الدقيق رصّادًا لدعم جدار الأنبوب من الداخل، مع قالب مانع للتجعد يضغط من الخارج، بما يضمن تشوهًا متجانسًا للمادة من دون تجعد أو انهيار. كما يضمن الفحص غير الإتلافي بعد الثني (اختبار الاختراق الفلوري أو اختبار التيارات الدوامية) سطحًا خاليًا من العيوب. ويمكن للأنابيب المنتجة بهذه الطريقة تحمّل عشرات الآلاف من دورات الضغط من دون فشل.

2. ضمان انسياب السوائل دون عوائق ومنع فقدان الضغط

يتطلب الوقود والزيت الهيدروليكي والأكسجين إيصالًا من دون عوائق. ويمكن للتجاعيد أو الترقق المفرط في الجدار الداخلي للثنيات أن يزيد مقاومة التدفق، ويتسبب في انخفاض الضغط في المراحل اللاحقة، بل وقد يؤدي إلى انسداد الصمامات الدقيقة بالحطام.

يضمن الثني الدقيق باستخدام CNC سطحًا داخليًا أملسًا من خلال تحسين نصف قطر الثني (عادةً≥بمقدار ضعفي قطر الأنبوب) والتحكم في معدل تقليل سُمك الجدار (وتتطلب صناعة الطيران≤ألا يتجاوز 15% من السُمك الاسمي للجدار). كما تخضع الأنابيب الحرجة أيضًا لتلميع الجدار الداخلي.

3. تقليل الوزن دون التضحية بالقوة

تستخدم الطائرات على نطاق واسع سبائك التيتانيوم وسبائك الألمنيوم والفولاذ المقاوم للصدأ والسبائك عالية الحرارة. وهذه المواد حساسة لعمليات الثني: فقد يؤدي الثني غير الصحيح إلى ترقق مفرط في الجدار، مما يقلل مقاومة الضغط.

ومن خلال التحليل المسبق لسلوك التشوه عبر محاكاة العناصر المحدودة لتحديد معلمات الثني المثلى (السرعة، قوة التثبيت، بروز الرصّاد)، واستخدام نظام تحكم مؤازر لمراقبة عزم الدوران والضغط في الوقت الحقيقي، يمكننا ضمان بقاء ترقق الجدار ضمن الحدود الآمنة مع الاستفادة من مزايا تقليل الوزن التي توفرها المواد خفيفة الوزن.

4. التجميع الدقيق، والتخلص من إجهاد التركيب

إن ضيق الحيز الداخلي للطائرة يفرض مسارات دقيقة للأنابيب. وأي انحراف كبير في زوايا الثني أو الأطوال يتطلب من العمال الشد بقوة أثناء التجميع، مما يولد إجهادًا تجميعيًا. ومع اهتزازات الطيران، قد يؤدي ذلك بسهولة إلى تسربات مبكرة عند الوصلات.

يضمن الثني الدقيق «تشكيلًا لمرة واحدة، وملاءمة مثالية»، مع واجهات متراصفة طبيعيًا، مما يلغي الحاجة إلى القوة المفرطة، وبالتالي يزيل إجهاد التجميع.

التقنيات الرئيسية

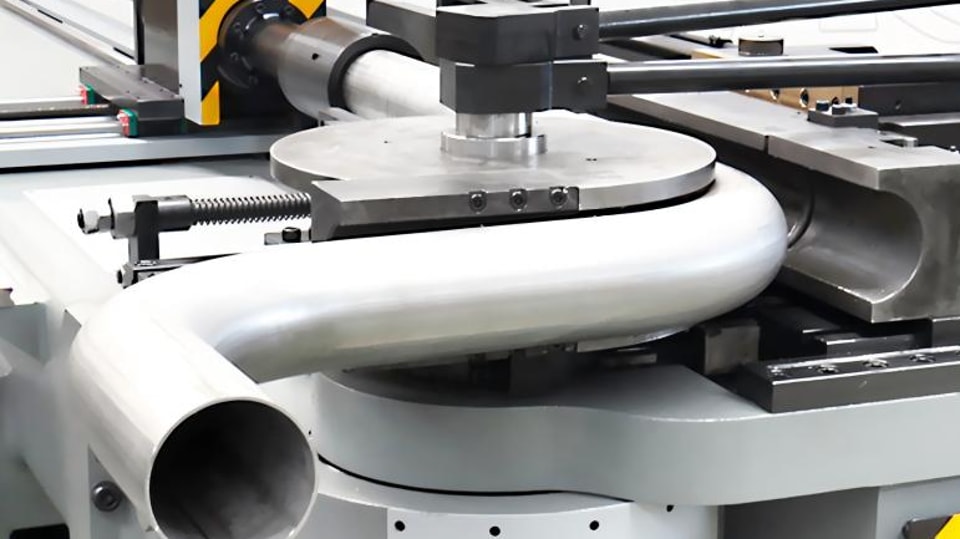

الثني باستخدام رصّاد CNC: يدعم رصّاد كروي الجدار الداخلي، بينما يضغط قالب مانع للتجعد على الجانب الخارجي لمنع الانهيار والتجعد.

التحكم المؤازر متعدد المحاور: يتيح الثني المعقد عبر عدة مستويات، مما يضمن الدقة الزاوية بين الثنيات.

القياس الليزري عبر الإنترنت: يكتشف كل زاوية مباشرة بعد الثني، ويصحح قيم التعويض تلقائيًا، ويؤرشف البيانات لإنشاء سجل جودة.

المواد الشائعة: سبيكة التيتانيوم Ti-3Al-2.5V (خطوط هيدروليكية)، الفولاذ المقاوم للصدأ 321/347 (المناطق عالية الحرارة)، سبيكة الألمنيوم 6061 (أنظمة التكييف)، إنكونيل 625 (أنابيب تبريد المحركات).

معايير الجودة: تتطلب السماحات عادةً زوايا≤ ±0.5°، الأطوال≤ ±0.5 مم، وأنصاف أقطار≤ ±0.25 مم. ويجب أن تتوافق مع معايير AS9100 ومواصفات OEM.

في مجال الطيران والفضاء، لا يُعدّ ثني الأنابيب عملية روتينية، بل هو خط الدفاع الأول عن السلامة. تعمل تقنية CNC والقوالب الدقيقة والفحص عبر الإنترنت ونظام الجودة الصارم معًا لضمان أن يكون كل أنبوب مثنيًا خاليًا من العيوب تحت الظروف القاسية.
