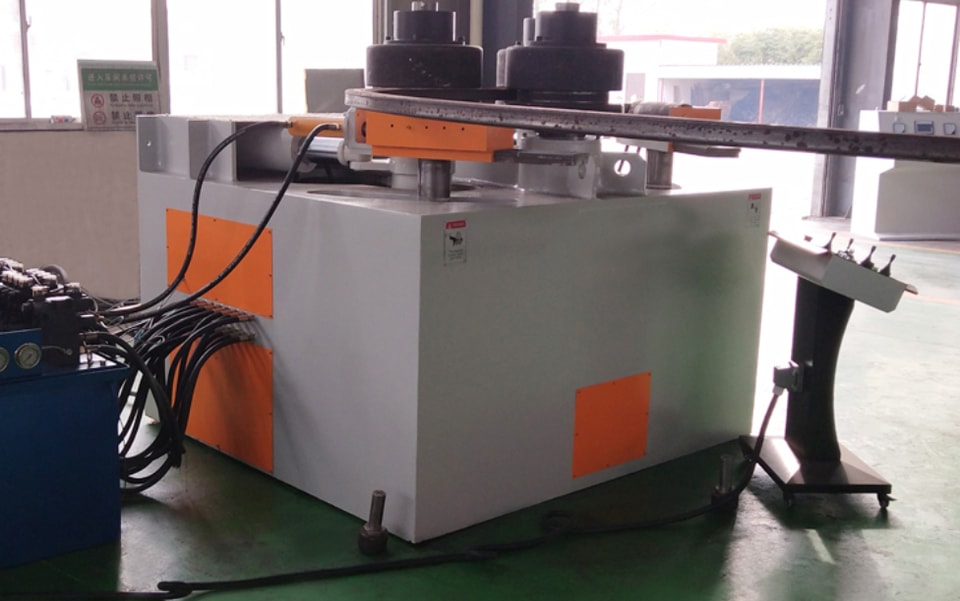

ماكينة ثني المقاطع الرأسية - التركيب الهيكلي

تتميز ماكينة ثني المقاطع ببنية قوسية قابلة للضبط إلى الأسفل. أما الأسطوانة العلوية فهي ثابتة، بينما تتحرك الأسطوانتان السفليتان على شكل قوس بالنسبة إلى الأسطوانة العلوية حول محور مركزي. وتتمثل وظيفتها الأساسية في الثني المسبق لنهايات المقطع وتشويهه. وفي الوقت نفسه، تعمل الأسطوانتان السفليتان أيضًا كمحوري دفع رئيسيين، وتُداران بواسطة محركات هيدروليكية لدرفلة المقطع المشوّه إلى الشكل المطلوب. ولمنع التشوه الالتوائي للمقطع أثناء عملية الثني وتحسين دقة الثني، أضيفت أسطوانتا دعم وعجلات، ما يتيح حركة رأسية صعودًا وهبوطًا للتكيف مع المقاطع ذات المواصفات وأنصاف أقطار الثني المختلفة. وتُركَّب جميع الأجزاء المتحركة لماكينة ثني المقاطع العمودية داخل قاعدة ذات هيكل ملحوم، لتشكّل الجسم الرئيسي للماكينة. وتعمل جميع حركات الماكينة بالقيادة الهيدروليكية، مع تحكم كهربائي مركزي في حركة رفع الأسطوانتين السفليتين. كما توجد شاشة العرض الرقمي والتشغيل المركزي جميعها على لوحة التحكم.

نظرة عامة على التركيب الهيكلي

1. وحدة القيادة

لكل من القوالب الثلاثة في الماكينة جهاز قيادة. وبقيادة محرك هيدروليكي عالي العزم، يمكنه الدوران في الاتجاهين الأمامي والعكسي، مما يتجنب الانزلاق أثناء عملية الدرفلة. كما تُطابَق السرعة الخطية للقالبين العلوي والسفلي تلقائيًا أثناء الدرفلة.

كلا الحركتين الدورانيتين مزودتان بأجهزة كبح لضمان التموضع الدقيق لقطعة العمل أثناء الدرفلة.

يعمل هذا الجهاز بسلاسة، ويقوم بالدرفلة بمرونة وموثوقية.

2. قسم المغزل

يُعد المغزل المشغّل الرئيسي للمعدة، ويتمتع بالقوة والصلابة والصلادة السطحية ودقة التشغيل الكافية لضمان الموثوقية وعمر الخدمة أثناء التشغيل.

تُدعَم جميع المغازل الثلاثة بمحامل أسطوانية ذاتية المحاذاة. وهذه المحامل مناسبة للتطبيقات منخفضة السرعة وعالية الحمل، وتوفر عمر خدمة طويلًا وفقدان احتكاك منخفضًا.

إن المسافة الكبيرة بين المحملين الداعمين للمغزل تزيد من ثباته.

المغزل العلوي ثابت في موضعه، بينما تُدار المغزلان السفليان بواسطة أسطوانات هيدروليكية مزدوجة الفعل للتحرك في قوس حول المحور المركزي.

الأجزاء الدوارة، مثل دبابيس الأسطوانات والعمود المركزي، كلها مدعومة بمحامل انزلاقية مزلقة ذاتيًا وخالية من الزيت من نوع SF-1. (هذه المحامل مادة مركبة ثلاثية الطبقات ذات دعامة فولاذية، وطبقة من مسحوق البرونز الكروي الملبد على الدعامة الفولاذية، وسطح من بولي أوكسي ميثيلين معدل، وطبقة مقاومة للتآكل مملوءة في مسام مسحوق النحاس بعد الدرفلة.) وهذا منتج متوفر تجاريًا.

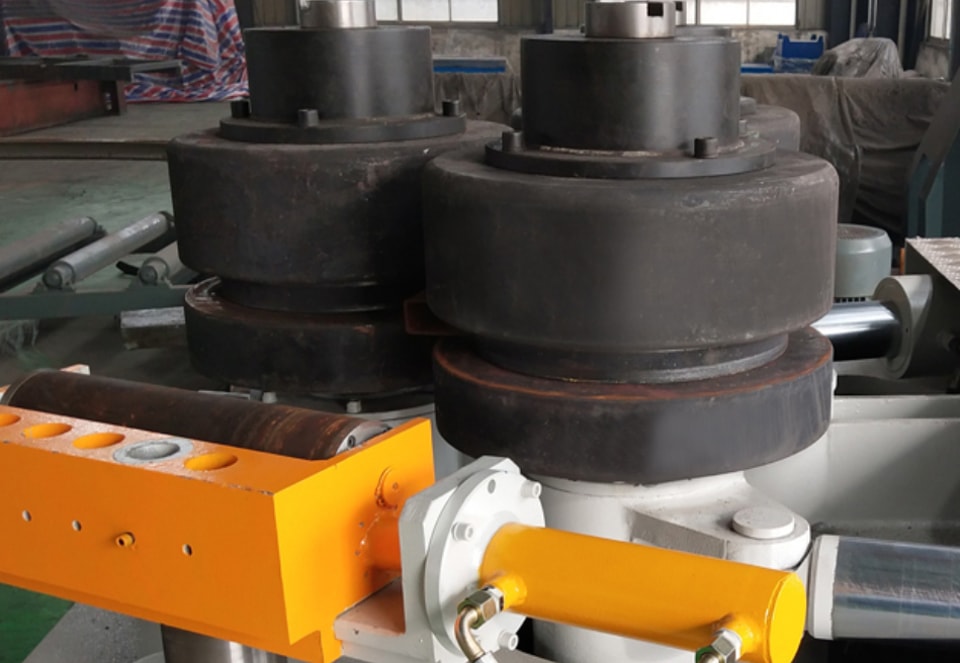

3. قسم القالب

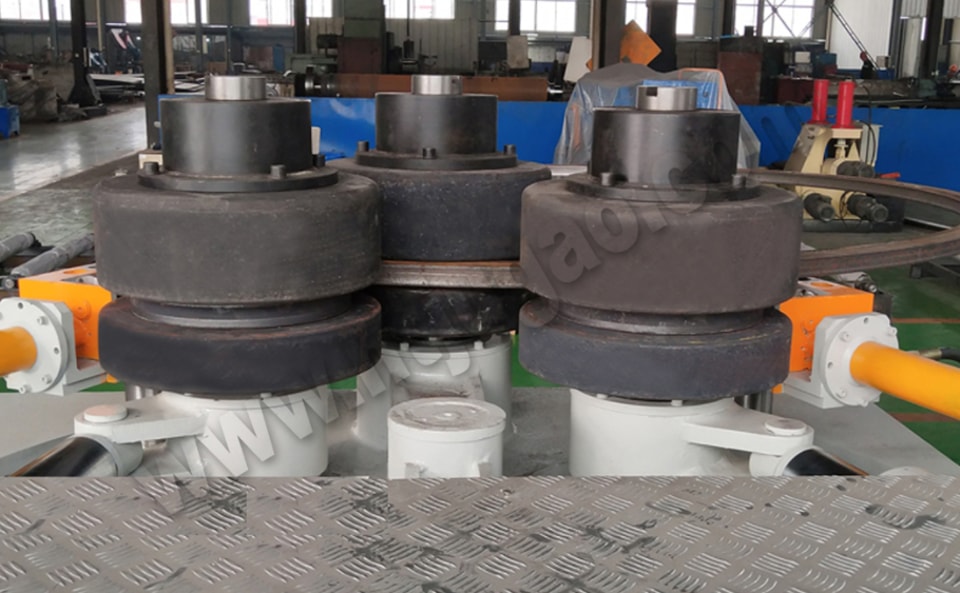

تحتوي الماكينة على ثلاثة قوالب مركبة عند نهايات الأعمدة الرئيسية الثلاثة، مع نقل العزم عبر مفاتيح التوجيه. وهي متصلة بواسطة براغٍ مركزية، مما يتيح استبدال القالب بسهولة.

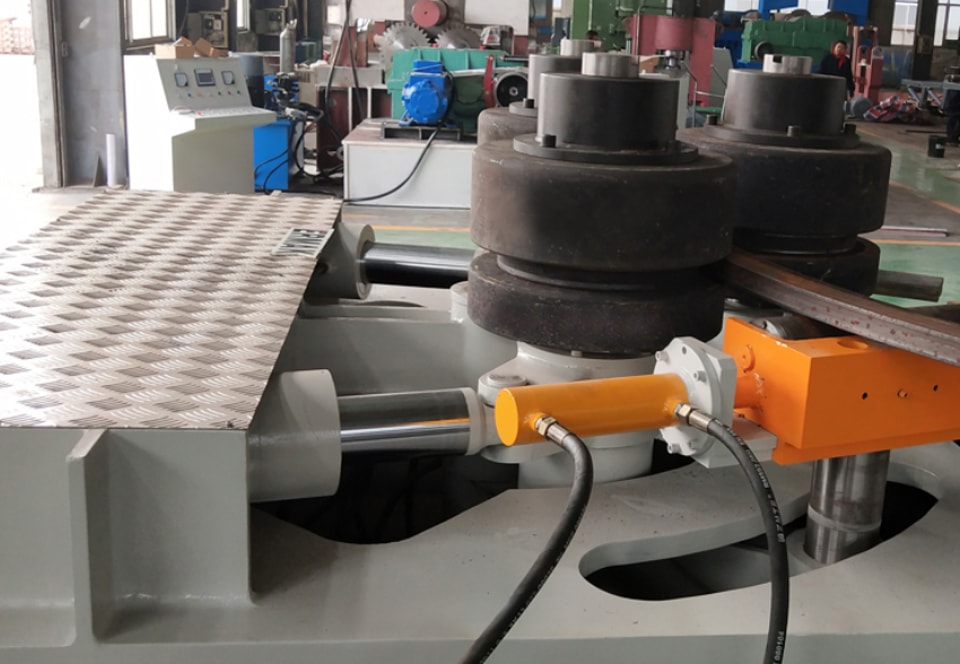

يمكن للبكرات الحرة الحركة أن تتحرك مع القالب السفلي، ويمكن أيضًا رفعها وخفضها وتدويرها، لتعمل بالتنسيق مع القالب الرئيسي على ثني المقاطع وتوفير دقة الثني.

4. القسم الهيدروليكي

تتمثل الوظائف الرئيسية للنظام الهيدروليكي في تشغيل دوران المحرك الهيدروليكي، ورفع وخفض العمودين السفليين، وتتبع بكرات الضغط.

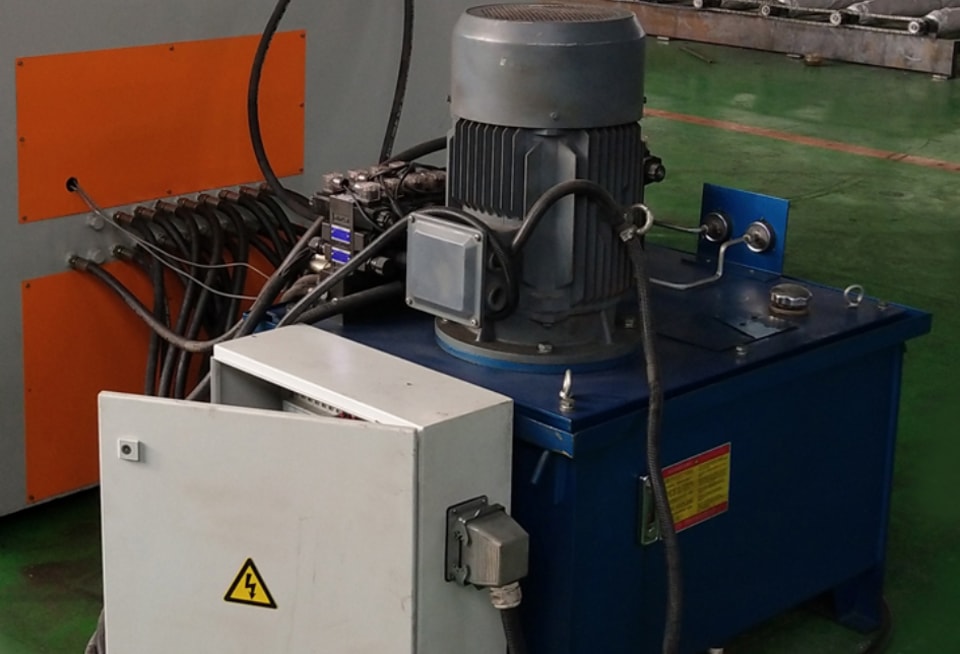

تُعد محطة المضخات مصدر القدرة للنظام الهيدروليكي، إذ توفر الطاقة اللازمة من خلال محرك كهربائي ومضخة. ويستخدم قسم التحكم دائرة هيدروليكية من نوع الكتلة لتقليل الأنابيب والوصلات، مما يسهّل التشغيل والصيانة. كما تم تركيب صمام فيض ومرحل ضغط عند مخرج المضخة لضمان الحماية الآمنة للنظام.

عندما يتجاوز ضغط النظام الضغط المضبوط لصمام الأمان، يفتح الصمام لتخفيف ضغط النظام. وإذا تعطل صمام الأمان وتجاوز الضغط القيمة المضبوطة، مانعًا عملية تخفيف الضغط، فإن مرحل الضغط يرسل إشارة تغذية راجعة إلى النظام الكهربائي للحماية بفصل التيار.

تم تصميم النظام الهيدروليكي بالكامل بصورة عقلانية ويعمل بموثوقية، وهو مزود بمرشحات عالية الدقة لشفط الزيت وإرجاعه لضمان نظافة زيت النظام.

يضمن فلتر الهواء التنفس الطبيعي وتبخر الرطوبة في خزان الزيت.

يعرض مقياس درجة حرارة الزيت ومستواه مستوى زيت الهيدروليك ودرجة حرارته في الخزان.

يمكن ملاحظة ضغط النظام وتقلباته بصريًا من خلال مقياس الضغط.

يتحكم الصمام الاتجاهي الكهروهيدروليكي في رفع وخفض القالب السفلي؛ كما يتيح صمام عدم الرجوع الهيدروليكي إيقاف القالب عند أي موضع.

5. النظام الكهربائي

يتكون النظام الكهربائي من لوحة تشغيل ونظام تحكم.

تُنفَّذ جميع الحركات من لوحة التشغيل.

مجالات الاستخدام والميزات

تتميز ماكينة ثني المقاطع الرأسية ببنية معقولة وأداء مستقر، مع توفير كبير في الطاقة والمواد، مما يجعلها معدات مثالية لثني المقاطع. وهي ماكينة معالجة عالية الكفاءة مصممة خصيصًا لثني مختلف المواد الفولاذية ذات الأشكال الخاصة مثل الزاوية الحديدية، والحديد القنوي، والكمرات I، والفولاذ المسطح، والفولاذ المربع، والفولاذ المستدير. ويمكنها إتمام عمليتي الثني والاستقامة في عملية تغذية واحدة. وتُستخدم ماكينات ثني المقاطع على نطاق واسع في صناعات مثل البترول، والكيماويات، والطاقة الكهرومائية، وبناء السفن، وتصنيع الآلات.
