ما طرق حل مشكلة عدم تماثل ثني الأنابيب؟

يُعدّ عدم تماثل ثني الأنابيب مشكلة محبطة. فقد ينثني الأنبوب بشكل غير متساوٍ، بحيث تكون الزاوية صحيحة في أحد الجانبين ومنحرفة عن المركز في الجانب الآخر، أو يختلف الجانبان الأيسر والأيمن، أو لا يتطابق الجزء الأمامي مع الخلفي. ونادرًا ما تنتج هذه المشكلة عن عامل واحد. لقد تعاملت مع العديد من الحالات المشابهة، وسأستعرض أدناه بعض الأسباب الشائعة وطرق استكشاف الأخطاء وإصلاحها المناسبة.

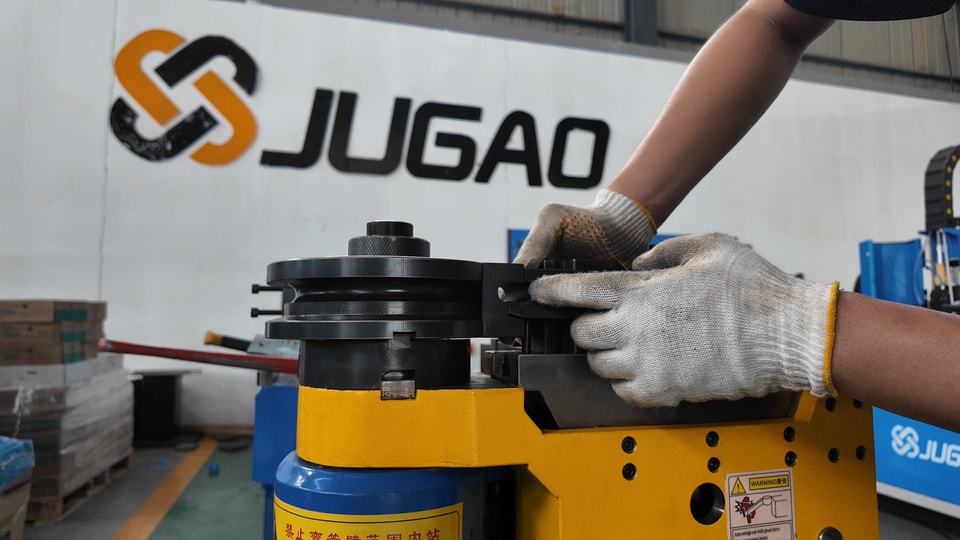

أولًا: عدم التماثل الناتج عن مشكلات التثبيت

إذا لم يُثبّت الأنبوب بإحكام، فسيتعرض أحد الجانبين لقوة أكبر أثناء الثني، بينما ينزلق الجانب الآخر، وهو السبب المباشر الأكثر شيوعًا لعدم التماثل.

ستؤدي قوة التثبيت غير المتساوية على جانبي قالب التثبيت إلى سحب الأنبوب نحو أحد الجانبين؛ كما تؤدي أسطح التثبيت المتآكلة إلى توزيع غير متساوٍ لقوة التثبيت، في حين أن شوط التثبيت غير الكافي يمنع تثبيت الأنبوب بالكامل.

تحقق مما إذا كان تآكل سطحي العمل على جانبي قالب التثبيت متساويًا، وما إذا كان ضغط التثبيت متوازنًا على الجانبين، وما إذا كان بالإمكان تدوير الأنبوب يدويًا بعد تثبيته—فإذا كان بالإمكان تدويره، فهذا يعني أن قوة التثبيت غير كافية.

ثانيًا: عدم التماثل الناتج عن مشكلات تحديد الموضع

إذا لم يُدفع الأنبوب إلى موضعه الصحيح أثناء التحميل، أو وُجدت أجسام غريبة على سطح تحديد الموضع، فلن يكون تحديد موضع الأنبوب يمينًا ويسارًا متسقًا. وإذا كانت نقطة بدء الثني منحرفة، فستكون زاوية الثني الناتجة منحرفة بطبيعة الحال.

تحقق مما إذا كانت نهاية الأنبوب مت flush تمامًا مع سطح تحديد الموضع؛ وتحقق من عدم وجود برادة معدنية أو زيت على سطح تحديد الموضع؛ وتأكد من صحة إعداد طول التغذية. وبعد تغيير المواصفات، أعد تأكيد مرجع تحديد الموضع، ولا تعتمد تلقائيًا على موضع الدفعة السابقة.

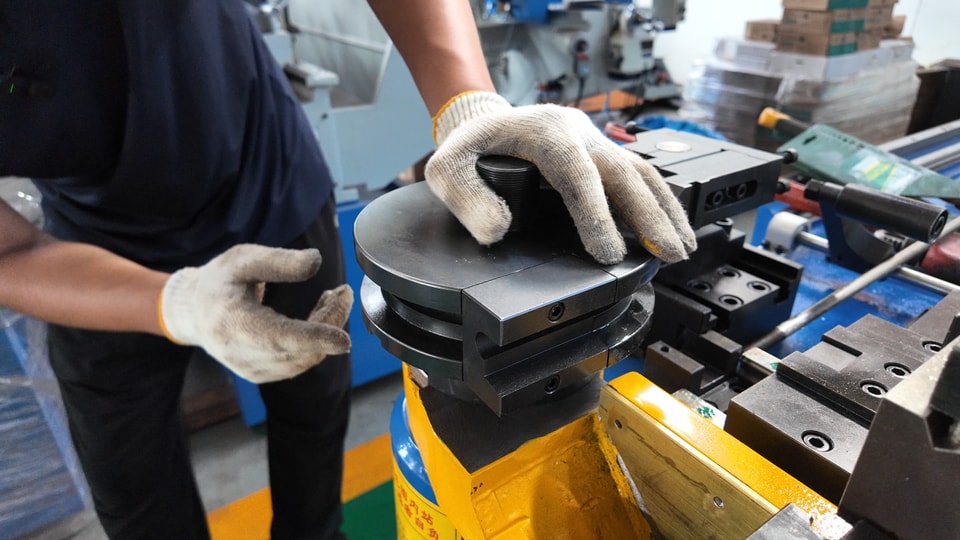

ثالثًا: عدم التماثل الناتج عن مشكلات تركيب القوالب

قد لا يكون قالب الثني وقالب التثبيت وقالب منع التجاعيد مصطفة، أو قد تختلف مواضع تركيبها على الجانبين الأيسر والأيمن. وعند الثني، ينحرف اتجاه القوة المؤثرة في الأنبوب، مما يؤدي إلى اختلاف زاوية الثني وعدم تماثلها.

تحقق مما إذا كانت الخطوط المركزية لقالب الثني وقالب التثبيت مصطفة؛ وتحقق من اتساق مواضع تركيب القالب على الجانبين الأيسر والأيمن؛ وافحص القالب بحثًا عن أي تآكل غير متماثل.

رابعًا: التآكل غير المتساوي لقالب الثني

إذا كان أحد جانبي مجرى قالب الثني أكثر تآكلًا من الجانب الآخر، فستنحاز القوة المؤثرة في الأنبوب أثناء الثني نحو الجانب الأقل تآكلًا، مما يؤدي إلى اختلاف في الزاوية.

افحص حالة جانبي مجرى قالب الثني الأيسر والأيمن. فإذا ظهرت على أحد الجانبين علامات لامعة واضحة أو أخاديد تآكل، فهذا يدل على تآكل غير متساوٍ. أصلح قالب الثني أو استبدله فورًا.

خامسًا: عدم تساوي سُمك جدار الأنبوب

يتوزع سُمك جدار الأنبوب بشكل غير متساوٍ حول محيطه، بحيث يكون أحد الجانبين أكثر سُمكًا من الآخر. وعند الثني، يواجه الجانب الأكثر سُمكًا مقاومة أكبر للتشوه، بينما يتشوه الجانب الأقل سُمكًا بسهولة أكبر، مما يؤدي إلى انثناء الأنبوب نحو الجانب الأقل سُمكًا.

جرّب استبدال الأنبوب بأنبوب من دفعة أخرى. فإذا اختفى عدم التماثل بعد استبدال الأنبوب، فمن المرجح أن تكون المشكلة في المادة نفسها. تواصل مع المورد لتأكيد نطاق تفاوت سُمك جدار الأنبوب.

سادسًا. انحراف عمود التغذية أو الدوران

في وصلات الأنابيب متعددة الانحناءات، ستؤدي الانحرافات في طول التغذية وزاوية الدوران بين كل انحناء وآخر إلى انحراف الانحناءات اللاحقة. وتتراكم هذه الانحرافات في الانحناءات التالية، مما يؤدي في النهاية إلى عدم تماثل الأنبوب ككل.

تحقق من قابلية تكرار حركة عمودي التغذية والدوران. استخدم مؤشر قياس لقياس مسافة الحركة الفعلية ومقارنتها بالقيمة المحددة. وإذا لم تتطابق تغذية وحدة التشفير مع الموضع الفعلي، فأعد معايرتها.

سابعًا: الترتيب المقترح لاستكشاف الأخطاء وإصلاحها

أولًا، تأكد من دفع الأنبوب إلى موضعه الصحيح ومن أن قوة التثبيت كافية—فهذه أبسط خطوة وأكثرها عرضة للتغاضي عنها.

بعد ذلك، تحقق مما إذا كان تآكل سطح العمل لقالب التثبيت متساويًا على الجانبين، وما إذا كانت هناك أي علامات تآكل أحادي الجانب في مجرى قالب الثني.

جرّب استخدام أنبوب من المواصفات نفسها ولكن من دفعة مختلفة، لاستبعاد احتمال عدم تساوي سُمك المادة.

إذا كانت جميع النقاط السابقة طبيعية، فتحقق مما إذا كانت هناك انحرافات في دقة تحديد موضع عمود التغذية والعمود الدوار.

تفصيل يسهل التغاضي عنه

إذا ظهر عدم التماثل فقط عند زاوية ثني معينة، بينما تكون الزوايا الأخرى طبيعية، فغالبًا ما تكمن المشكلة في تركيب القالب أو ضبط موضعه بما يتوافق مع عملية الثني تلك. أما إذا كان عدم التماثل يظهر في جميع عمليات الثني، فقد يشير ذلك إلى وجود مشكلة في التوازن العام للماكينة بين الجانبين الأيسر والأيمن، مثل عدم اتساق قوة شد مسامير التثبيت على الجانبين أو عدم استواء قاعدة الماكينة بالشكل الصحيح.

عند مواجهة مشكلات عدم التماثل، هل لاحظتم ما إذا كانت تحدث فقط عند زاوية معينة أم تظهر في جميع عمليات الثني؟ يمكن أن تساعد هذه السمة في تضييق نطاق استكشاف الأخطاء وإصلاحها. نرحب بمناقشة الأمر معكم.
