ما الفروق بين ماكينات القص الجيليوتين وماكينات القص ذات العارضة المتأرجحة؟ تابع القراءة لمعرفة ذلك!

في سياق الصناعة 4.0، تحل ماكينات القص CNC محل العديد من ماكينات القص الميكانيكية التقليدية. ومع ذلك، تنقسم موديلات CNC أيضًا إلى نوعي الجيليوتين والعارضة المتأرجحة، مما يثير حيرة الكثيرين بشأن أيهما يختارون. فيما يلي سنوضح الفروق بينهما من عدة زوايا رئيسية لمساعدتك على اتخاذ قرار أكثر استنارة.

أولًا: مبدأ العمل

تثبَّت الشفرة العلوية في ماكينة القص ذات العارضة المتأرجحة على حامل الشفرات، بينما تثبَّت الشفرة السفلية على طاولة العمل. وتتحرك حامل الشفرات في قوس حول محور ثابت لإتمام عملية القص.

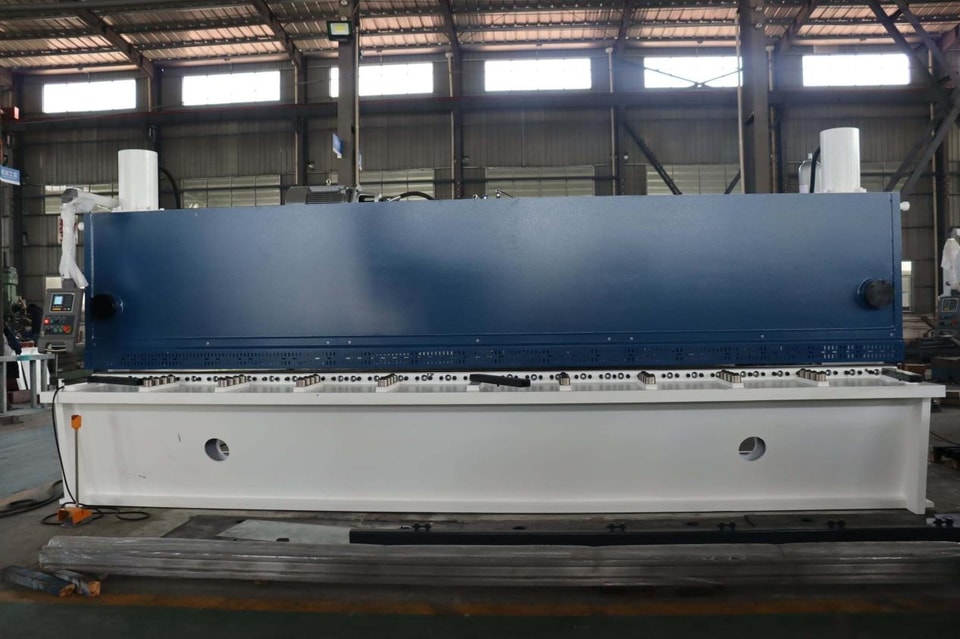

تُركَّب الأسطوانات الهيدروليكية في ماكينة القص الجيليوتين رأسيًا على جانبي الماكينة. وتدفع حركة الأسطوانات صعودًا وهبوطًا حامل الشفرات للتحرك رأسيًا، مما يحقق قطعًا مستقيمًا للصفائح المعدنية.

هذا الاختلاف في المبدأ يحدد مباشرة مجالات الاستخدام المناسبة لكل منهما—توفر ماكينة القص الجيليوتين قوة قص رأسية مباشرة أكثر، وهي مناسبة للصفائح السميكة؛ أما ماكينة القص ذات العارضة المتأرجحة فحركتها القوسية فعالة لقص الصفائح الرقيقة.

ثانيًا: عمر الشفرة

تحتوي ماكينة القص ذات العارضة المتأرجحة على حافتين قطع في الشفرة العلوية وأربع حواف قطع في الشفرة السفلية.

تحتوي ماكينة القص الجيليوتين على أربع حواف قطع في كلٍّ من الشفرتين العلوية والسفلية. كما أن حواف القطع قابلة للاستبدال، مما يطيل عمر الخدمة.

يؤثر عدد حواف القطع مباشرة في عمر الشفرات. وتمتاز ماكينة القص الجيليوتين بوجود عدد أكبر من حواف القطع القابلة للاستبدال، مما يقلل تكرار استبدال الشفرات تحت نفس حجم العمل ويطيل العمر التشغيلي الإجمالي للماكينة.

ثالثًا: ضبط خلوص الشفرة

تأتي مقصات العارضة المتأرجحة مزودة بآلية ضبط يدوي سريع، ما يسمح بضبط الخلوص يدويًا وفقًا لسماكة اللوح ومادته. ومع ذلك، سيتغير زاوية القص والخلوص عند دوران حامل الشفرات.

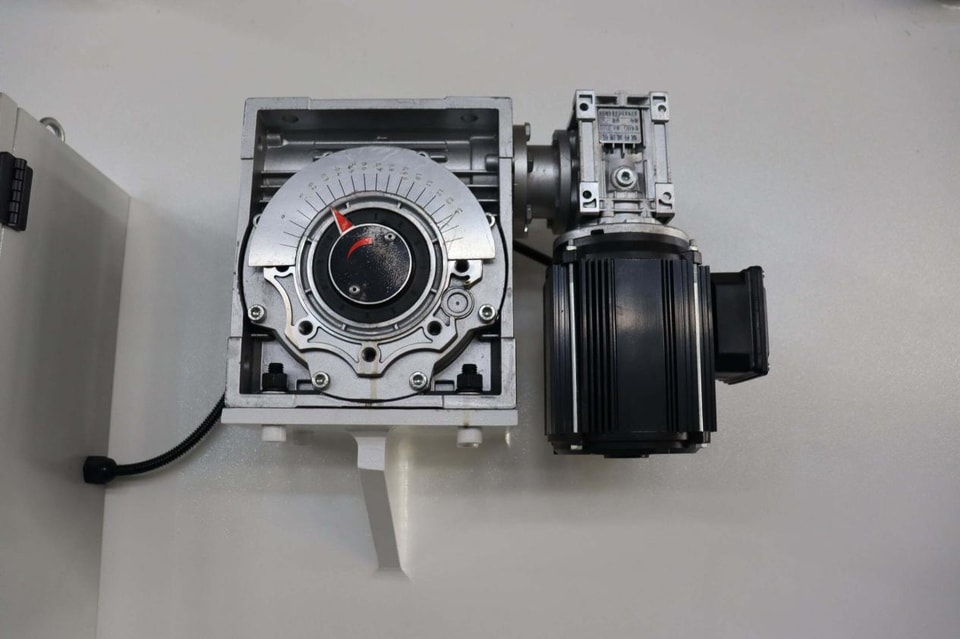

تستخدم مقصات الجيليوتين هيكل توجيه بكرات ثلاثي النقاط، مع تحرك حامل الشفرات دون ارتداد على القضبان التوجيهية العلوية والسفلية. ويتم ضبط خلوص الشفرة كهربائيًا عبر النظام، مما يوفر قدرًا أكبر من الراحة والدقة.

يظهر الفرق بين الضبط اليدوي والكهربائي بوضوح عند تغيّر المواد بشكل متكرر. فالضبط الكهربائي يوفر الوقت ويمنح تحكمًا أدق وأسهل.

رابعًا: ضبط زاوية القص

زاوية القص في ماكينة القص ذات العارضة المتأرجحة ثابتة ولا يمكن تعديلها، مما يحد من نطاق استخدامها ويجعلها غير مناسبة للصفائح السميكة.

يمكن ضبط زاوية القص في ماكينة القص الجيليوتين بين 0° و 2°، مما يسمح بالتكيف مع مواد صفائحية مختلفة، ويوفر ميزة واضحة عند معالجة الصفائح السميكة.

تعني زاوية القص القابلة للضبط أن المعدات يمكنها التكيف مع أنواع وسماكات أكثر من مواد الصفائح. وتكون هذه الوظيفة مفيدة بشكل خاص إذا كنت تعالج صفائح بسماكات متفاوتة.

خامسًا: المعالجة والاستخدام

يجب ضبط خلوص الشفرة في ماكينة القص ذات العارضة المتأرجحة يدويًا، كما أن زاوية القص ثابتة. ويكون تأثير القص على الصفائح السميكة متوسطًا بشكل عام. وتكمن ميزتها في انخفاض السعر؛ فإذا لم تكن هناك حاجة إلى دقة عالية وكانت سماكة اللوح ضمن 8 مم، فيمكن اختيارها من منظور توفير التكلفة.

يُضبط خلوص الشفرة في ماكينة القص الجيليوتين كهربائيًا، مما يحقق دقة تعادل ضعف دقة ماكينة القص ذات العارضة المتأرجحة. كما أن زاوية القص قابلة للضبط، ويخضع الهيكل الملحوم المتكامل لعملية تقادم اهتزازي، مما يمنحه صلابة جيدة ودقة عالية. وللصفائح التي تزيد سماكتها عن 8 مم، يُوصى بماكينة القص الجيليوتين لأن مبدأ عمل العارضة المتأرجحة يحد من دقة القص في الصفائح السميكة. أما عيبها فهو ارتفاع تكاليف التصنيع والسعر.

باختصار، اختر ماكينة قص ذات عارضة متأرجحة للصفائح الرقيقة والميزانية المحدودة؛ واختر ماكينة قص جيليوتين للصفائح السميكة ومتطلبات الدقة العالية.

سادسًا: التكوين والنظام

تُزود ماكينات القص ذات العارضة المتأرجحة عادةً بنظام E21S، الذي يتحكم في شوط المقياس الخلفي وشوط الشفرة، ويمكنه تخزين 40 برنامجًا. كما يتوفر كل من التغذية الأمامية والدعم الخلفي الهوائي كخيارات إضافية.

إلى جانب E21S، تُزود ماكينات القص الجيليوتين أيضًا عادةً بأنظمة مثل P40 وDAC360S. ومن الناحية الهيكلية، غالبًا ما تكون مزودة بمحرك سيرفو. وعند استخدام P40، لا حاجة إلى نظام منفصل للتغذية الأمامية؛ إذ يمكن استخدام P40 مباشرةً للتشغيل.

يوفر نظام نوع البوابة العلوية مرونة أكبر، كما يتوفر كلا التكوينين الخارجيين كخيارات.

سابعًا: توصيات الشراء

تُعد ماكينات القص ذات العارضة المتأرجحة مناسبة لقص الصفائح الرقيقة التي لا تتطلب دقة عالية، كما أنها منخفضة التكلفة نسبيًا. إذا كنت تحتاجها للاستخدام العادي فقط، مع قص سماكات صغيرة، وتشغيل غير متكرر، وميزانية محدودة، فإن ماكينة قص ذات عارضة متأرجحة ستفي بالغرض.

تتميز ماكينات القص الجيليوتين بنطاق واسع من التطبيقات، إذ تعالج الفولاذ المقاوم للصدأ وسبائك الألومنيوم وصفائح السبائك عالية المتانة. ورغم أنها أعلى سعرًا قليلًا، فإنها تقدم قيمة جيدة مقابل المال. ولقص كميات كبيرة من الصفائح السميكة مع متطلبات دقة عالية، يُوصى بماكينة قص جيليوتين.

كلاهما قادر على التعامل مع الصفائح الرقيقة، لكن ماكينة القص ذات العارضة المتأرجحة قد لا تستطيع القيام بكل ما تستطيع ماكينة القص الجيليوتين القيام به. وإذا كنت غير متأكد مما إذا كنت ستحتاج إلى معالجة صفائح سميكة مستقبلًا، فمن الأفضل أن تترك هامشًا كافيًا—لأن شراء ماكينة صغيرة جدًا أو غير كافية الوظائف سيؤدي لاحقًا إلى تكاليف استبدال أعلى بكثير من شراء الماكينة المناسبة منذ البداية.

ما سماكة الصفائح المعدنية التي تقطعها عادةً؟ وما المواد التي تقطعها؟ ستساعدك هذه المعلومات على تحديد الطراز الأنسب بدقة أكبر. نرحب بمناقشتك معنا.
